蓝牙开发那些事之聊一聊hcilog

对于蓝牙开发者和硬件工程师而言，掌握HCI日志分析技术就如同医生学会看X光片一样关键。HCI（Host Controller Interface）日志是蓝牙协议栈的"黑匣子"，记录了从应用层到射频底层的所有通信细节。

无论是解决偶发断连还是优化功耗，掌握这项技能都能让你从"凭经验猜"升级到"靠数据说话"的专家段位。

例如当BLE连接频繁断开时，通过HCI_Disconnection_Complete事件能直接看到错误码是0x3E（超时）还是0x08（加密失败）。

若日志出现"HCI_LE_Enhanced_Connection_Complete + Error 0x0D"：
表示对方设备拒绝连接，常见于蓝牙5.0设备尝试连接4.2设备时PHY不匹配

若发现HCI_Number_Of_Completed_Packets事件间隔忽大忽小，说明蓝牙射频被Wi-Fi或其他2.4G设备干扰，需调整AFH信道映射

若持续出现HCI_LE_Advertising_Report事件但无实际广播数据：
提示应用层未正确关闭扫描，导致射频持续耗电

HCI层的快递帝国——每个数据包都是加急件

如果把蓝牙协议栈比作一家跨国物流公司，那‌HCI层就是中转站的智能分拣机器人‌。当你按下手机上的"连接"按钮，这场史诗级物流大戏就开场了：

‌经典场景重现‌：

手机端Host协议栈（总调度中心）掏出小本本写下："给耳机发个心跳包"。

快递小哥HCI抄起ACL数据包（蓝牙界的顺丰快递袋）就往Controller（基层网点）狂奔

Controller的射频小哥（最后一公里配送员）对着2.4GHz频段疯狂喊麦："AirPods Pro你在吗？！"

某次调试现场实录：Host说发10个包，Controller只收到9个，双方在HCI层上演《消失的快递》悬疑剧。

想要偷看蓝牙设备“私聊”？ 在快递站偷偷拆开快递袋就行了哦。

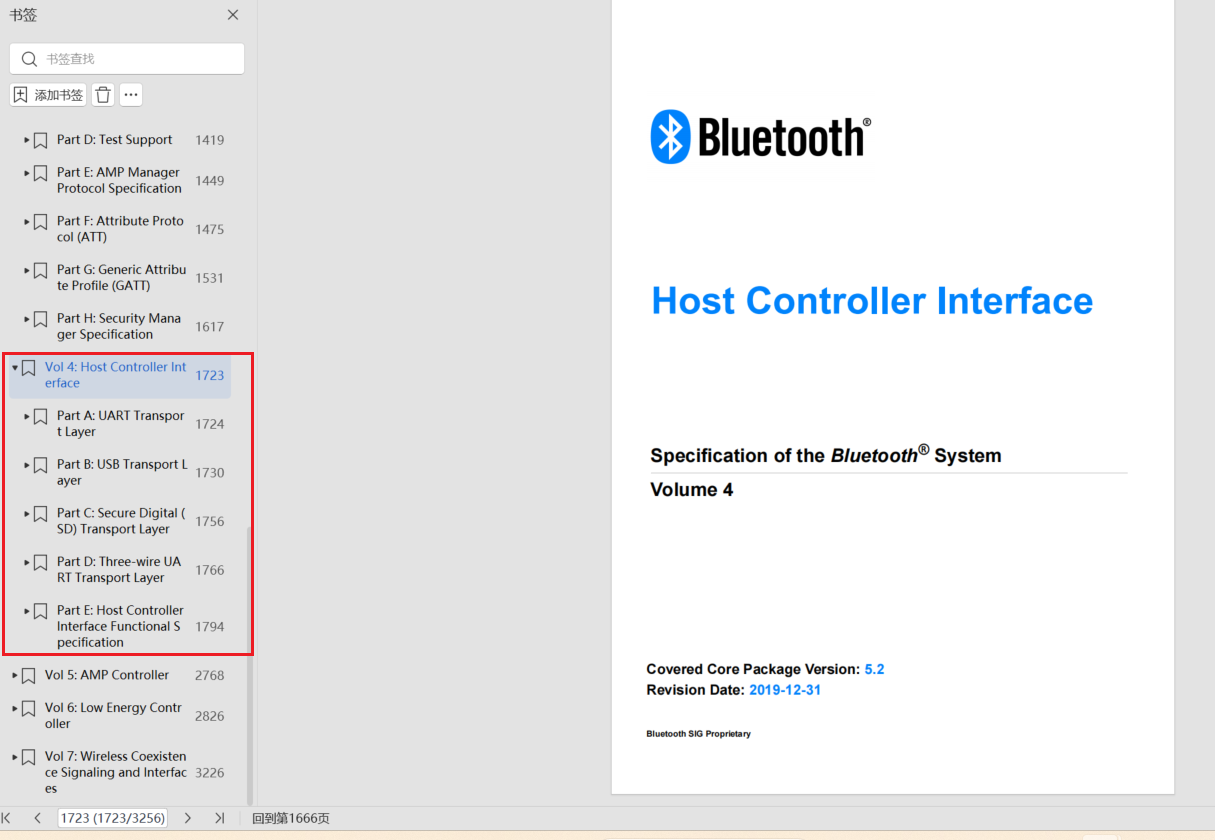

整整3000多页的core spec，关于HCI的，一共就有1000来页：

图4-29 core-spec关于hci的章节

大量的数据格式、标准，如果没玩过蓝牙的人，会看得云里雾里。

所以我希望换一个视角，我们从数据的角度出发，从代码的角度出发，去看一次经典蓝牙连接的全过程，可能结合实例去理解，对于初学者来说更容易一点。

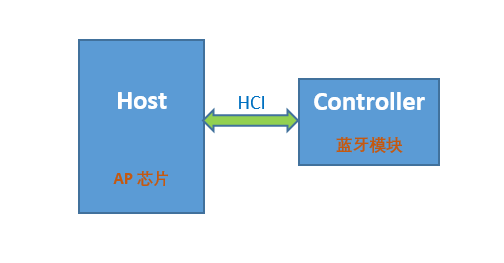

这里的数据是指的HCILOG，一般来说研究通信，空中包很重要，但是抓包设备贵啊，而且hcilog一般情况下也就够用了，为什么呢？看一下架构图就明白了：

图4-30 双芯片架构

这个架构图是一个双芯片的架构，其中的HCI在嵌入式的场景下大概率是UART，在PC上就可能是个USB，比如说你的电脑不支持蓝牙，那么，在你的电脑的USB接口上插上一个usb的蓝牙dongle，再配合一个类似IVT的Bluesoleil或者其他的软件，你的电脑就支持蓝牙了。这个Bluesoleil就相当于host协议栈。

现在，这种架构慢慢变少了，把HOST和CONTROLLER放到一起，做成一颗芯片的场景越来越多，这个时候，HCI变成了一个虚拟层，一个纯粹软件意义的东西。

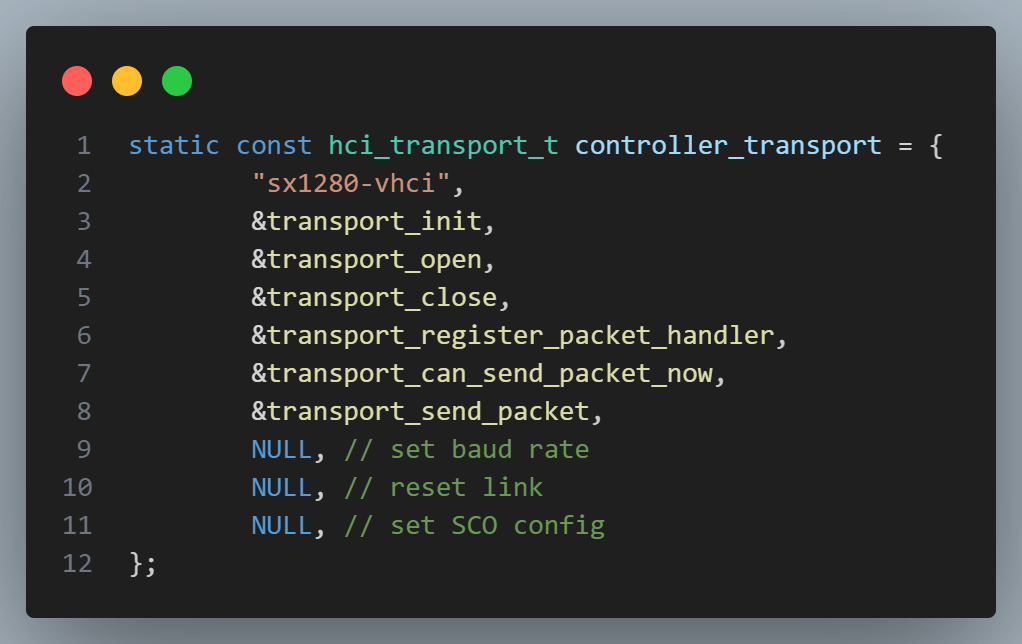

在btstack中其实也可以看到这样的单芯片架构，其传输层就是虚拟的：

图4-31 btstack传输层结构体

比如这个sx1280的芯片，就不是一个传统意义上的蓝牙controller芯片，而是这样的一个东西：

‌SX1280芯片可以支持蓝牙协议‌。SX1280是Semtech公司推出的一款高性能无线收发器，主要应用于2.4GHz频段的通信。该芯片不仅支持多种调制方式，包括LoRa、FLRC和FSK调制技术，还具备兼容蓝牙协议的能力‌12。这使得SX1280在物联网应用中表现出色，适用于各种需要长距离通信和高可靠性的场景，如智能家居、安全系统、定位追踪、穿戴设备、智能手环与健康管理等‌

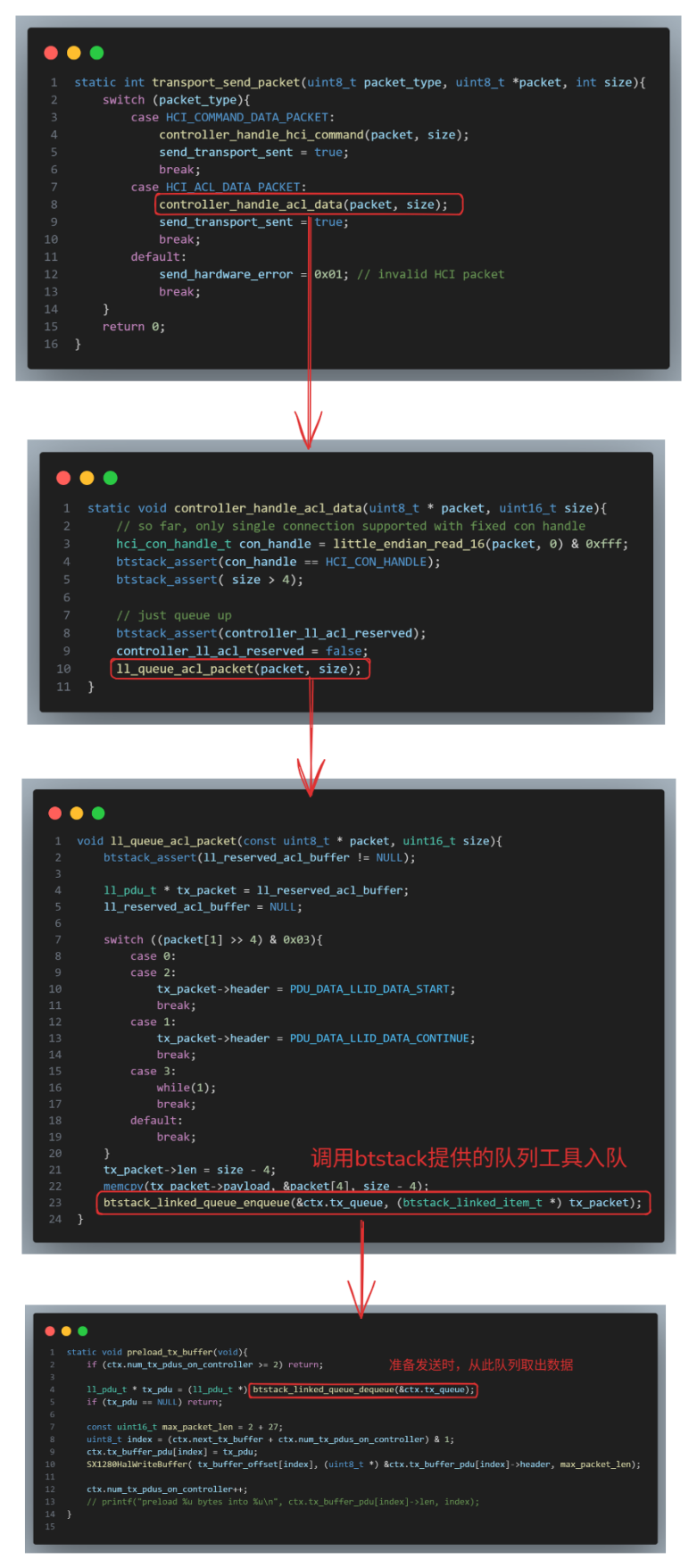

sx1280的controller层收到btstack的host层的数据后，就是通过以下流程最后给到RF发送出去的。

图4-32 sx1280的数据下发路径

蓝牙协议栈被hci分成了Host和Controller两部分，狭义上的协议栈是指的Host， 其实Controller也是有协议栈的，包括LC、LMP等等。

Controller就是蓝牙模块，最终会操作到射频的硬件寄存器等部分，还包括LMP、LC层等偏底层的协议，这个一般芯片原厂提供的模块都封装好了的。

所以Host中上层profile所需要发送或者接收的包都是通过HCI接口和controller交互，你可以把hci理解为快递的自提点，Host需要发送的包放到自提点，剩下的controller什么时候发，controller会根据一个链路策略在合适的时机发送给peer端，同样的，controller收到peer端的包裹后也会通过hci接口发给Host。（HCI ACL data包）
