地球椭球体与大地基准面的关系
前言
本文讲解什么是地球椭球体?什么是大地基准面?为什么需要地球椭球体?又为什么需要大地基准面?

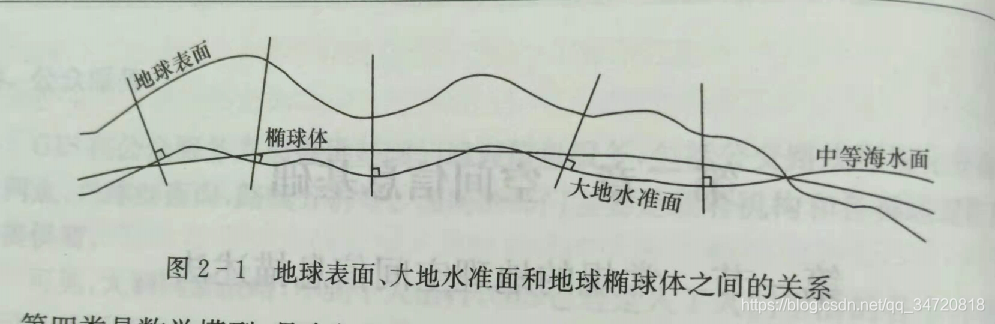

一、地球表面几何模型有哪些?
为了研究地理空间,就必须对研究的对象----地球表面,建立几何模型。地球表面几何模型有4类:
1.地球的自然表面
它是一个起伏不平、十分不规则的表面,难以用一个简洁的数学表达式描述出来,所以不适合用于数字建模。
2.大地水准面
地球表面的72%被流体状态的海水所覆盖,可以假设当海水处于完全静止的平衡状态时,从海平面延伸到所有大陆下部,而与地球重力方向处处正交的一个连续、闭合的水准面,这个水准面就是大地水准面。
大地水准面仍然存在局部的不规则起伏,并不是一个严格的数学曲面,因此也不适合作为地球表面的几何模型。
3.地球椭球面(地球椭球)
总体上讲大地体非常接近旋转椭球,而椭球是一个规则的数学曲面,因此可以使用地球椭球作为地球的近似几何模型。
二、地球椭球体几何模型
地球椭球有时也常被成为参考椭球,由长半轴a和短半轴b确定,或者也可以有一个半径和扁率α确定,α=(a-b)/b
不同的限制条件,不同的研究方法,得到的地球椭球不尽相同。因此,地球椭球有很多,如WGS-84、1975年国际椭球、海福特、克拉索夫斯基等等。
三、大地基准面与地球椭球体的关系?
有了参考椭球,在实际建立地理空间坐标系统的时候,还需要指定一个大地基准面将这个椭球体与大地体联系起来。

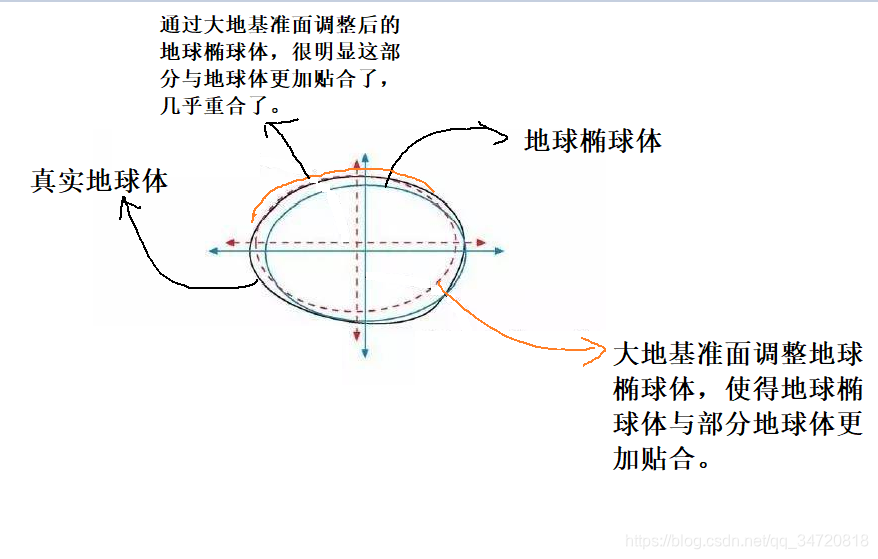

讲白了,就是地球椭球体只是近似的代表地球,为了尽量减少针对各个地区的近似误差,即通过大地基准面使得地球椭球体与地球体在某一区域尽量重合。因此,各个地区为了使得地球椭球体与地球体尽量重合,导致有很多不同的大地基准面,如北京54坐标系、西安80坐标系实际上指的是我国的两个大地基准面。下图可解释大地基准面的作用。
那么为了使得地球椭球体通过平移、旋转、缩放与地球体更加贴合,大地基准面就需要7参数分别为:三个平移参数ΔX、ΔY、ΔZ;三个旋转参数εx、εy、εz;最后是比例校正因子,用于调整椭球大小。
现在让我们把地球椭球体和基准面结合起来看,在此我们把地球比做是“马铃薯”,表面凸凹不平,而地球椭球体就好比一个“鸭蛋”,那么按照我们前面的定义,基准面就定义了怎样拿这个“鸭蛋”去逼近“马铃薯”某一个区域的表面,X、Y、Z轴进行一定的偏移,并各自旋转一定的角度,大小不适当的时候就缩放一下“鸭蛋”,那么通过如上的处理必定可以达到很好的逼近地球某一区域的表面。
三、地理空间坐标系统的确定
地理空间坐标系统包括球面坐标系统和平面坐标系统(又称投影坐标系统),每一个地理空间坐标系统都有一组与之对应的基本参数。有了这些参数才能确定地理空间坐标系统。
1.球面坐标系统
球面坐标系统确定主要包括一个地球椭球和一个大地基准面,其中大地基准面规定了地球椭球与大地体的关系。
2.平面坐标系统(又称投影坐标系统)
平面坐标系统除了包含与之对应的球面坐标系统的基本参数外,还必须指定一个投影规则,即球面坐标与平面坐标之间的映射关系。
即必须先确定了球面坐标才能确定平面坐标(又称投影坐标)。
