ESP8266驱动1.44寸TFT屏幕(例程问题)

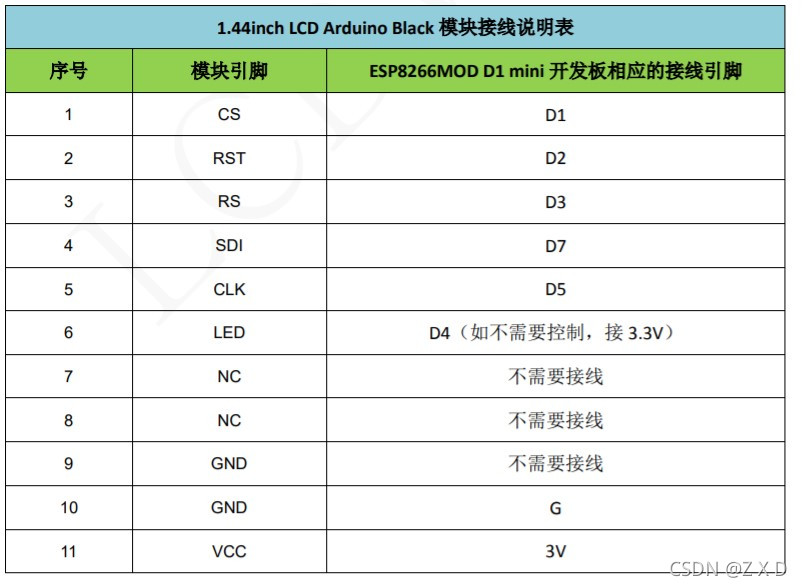

一、接线说明

在这里插入图片描述

在这里插入图片描述

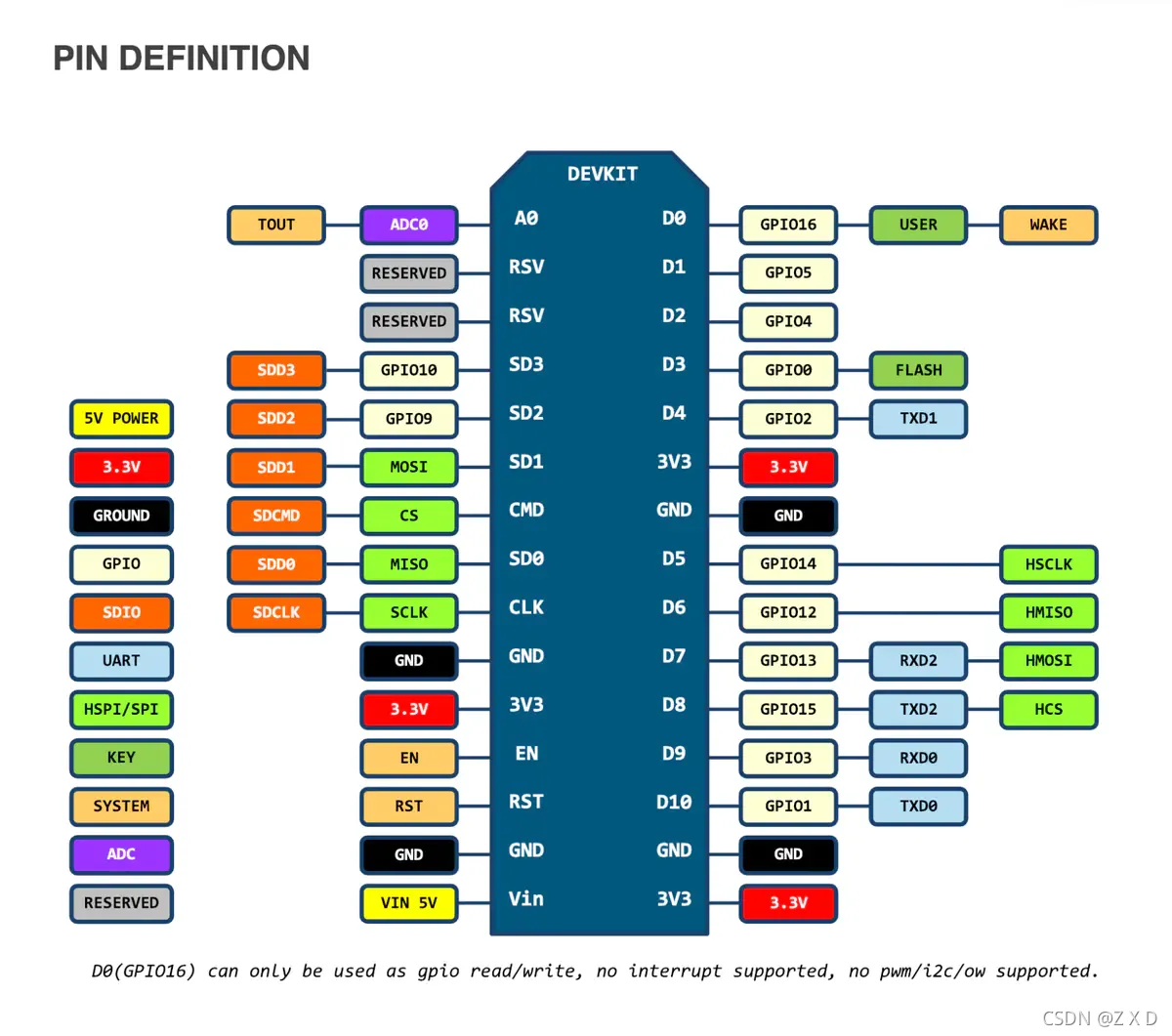

二、引脚对应

在这里插入图片描述

D1 — 5

D2 — 4

D3 — 0

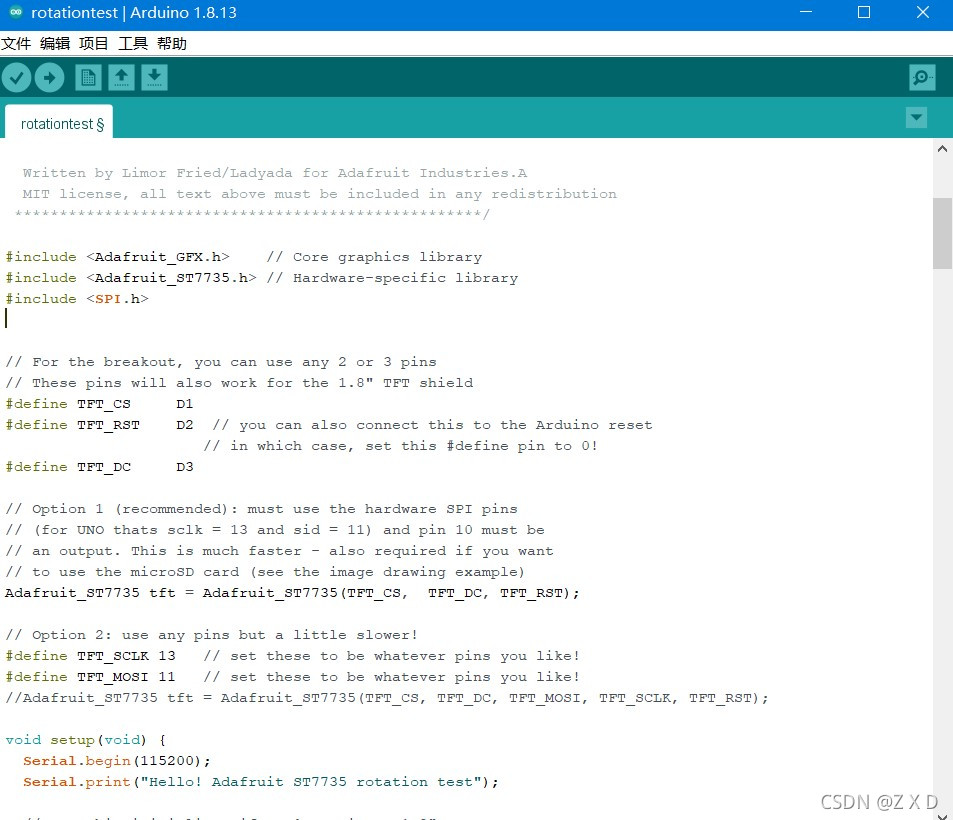

三、修改例程

在这里插入图片描述

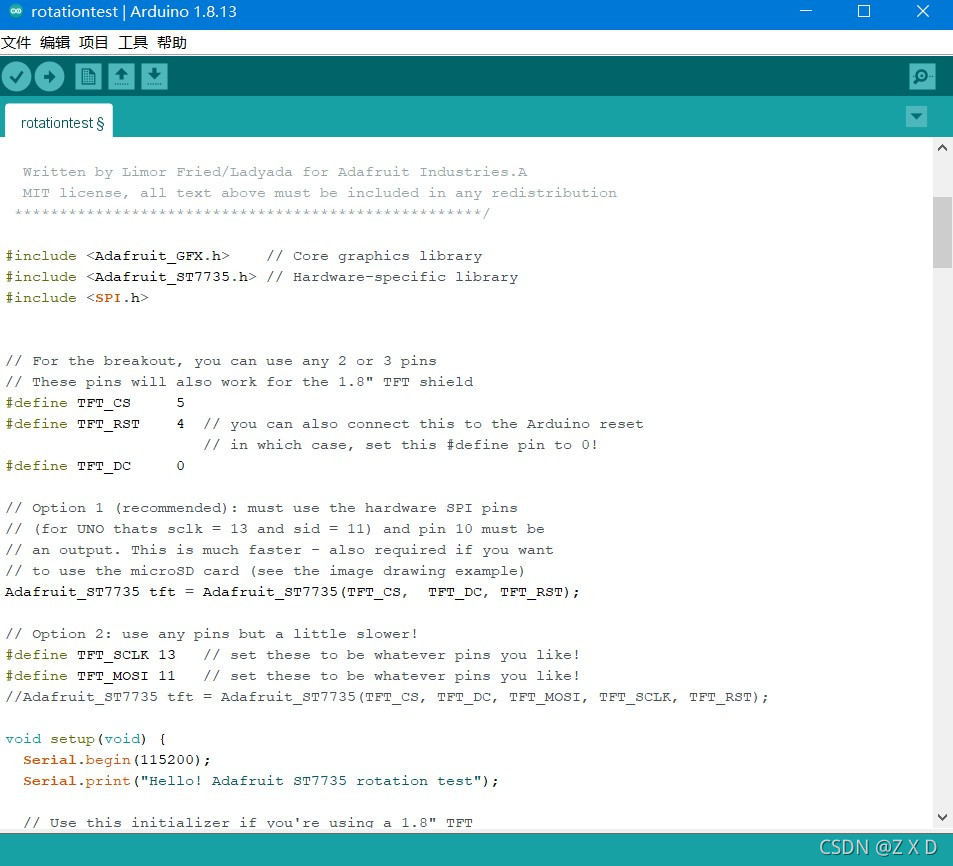

将D1、D2、D3改成5、4、0然后编译上传即可

、D2、D3改成5、4、0然后编译上传即可

在这里插入图片描述
