OpenLayers + 天地图矢量地图 + 天地图矢量注记 + Geoserver WMS服务

1：代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>openlayers</title>
    <link rel="stylesheet" href="https://openlayers.org/en/v4.6.5/css/ol.css" type="text/css">
    <script src="https://openlayers.org/en/v4.6.5/build/ol.js" type="text/javascript"></script>
    <style>
        .map {
            position: absolute;
            width: 100%;
            height: 100%;
        }
    </style>
    <script>
        function onLoad() {
            var layers = [
                new ol.layer.Tile({
                    title: "天地图矢量经纬度底图",
                    source: new ol.source.XYZ({
                        url: "http://t0.tianditu.com/DataServer?T=vec_c&x={x}&y={y}&l={z}"
                    })
                })
            ];
            var map = new ol.Map({
                layers: layers,
                target: 'map',
                view: new ol.View({
                    projection: 'EPSG:4326',
                    center: [116.38, 39.93],
                    zoom: 5
                }),
                controls: ol.control.defaults({
                    attributionOptions: {
                        collapsible: false
                    }
                })
            });

            var tianditu_cva_c = new ol.layer.Tile({
                title: "天地图经纬度矢量注记",
                source: new ol.source.XYZ({
                    url: 'http://t0.tianditu.com/DataServer?T=cva_c&x={x}&y={y}&l={z}'
                })
            });
            map.addLayer(tianditu_cva_c);

            var geoserver_wms = new ol.layer.Tile({
                source: new ol.source.TileWMS({
                    url: 'http://192.9.104.68:8080/geoserver/test/wms',
                    params: {
                        'LAYERS': 'test:shengjie', //此处可以是单个图层名称，也可以是图层组名称，或多个图层名称
                        'TILED': false
                    },
                    serverType: 'geoserver' //服务器类型
                })
            });
            map.addLayer(geoserver_wms);
        }
    </script>
</head>

<body onload='onLoad()'>
    <div id='map'></div>
</body>

</html>

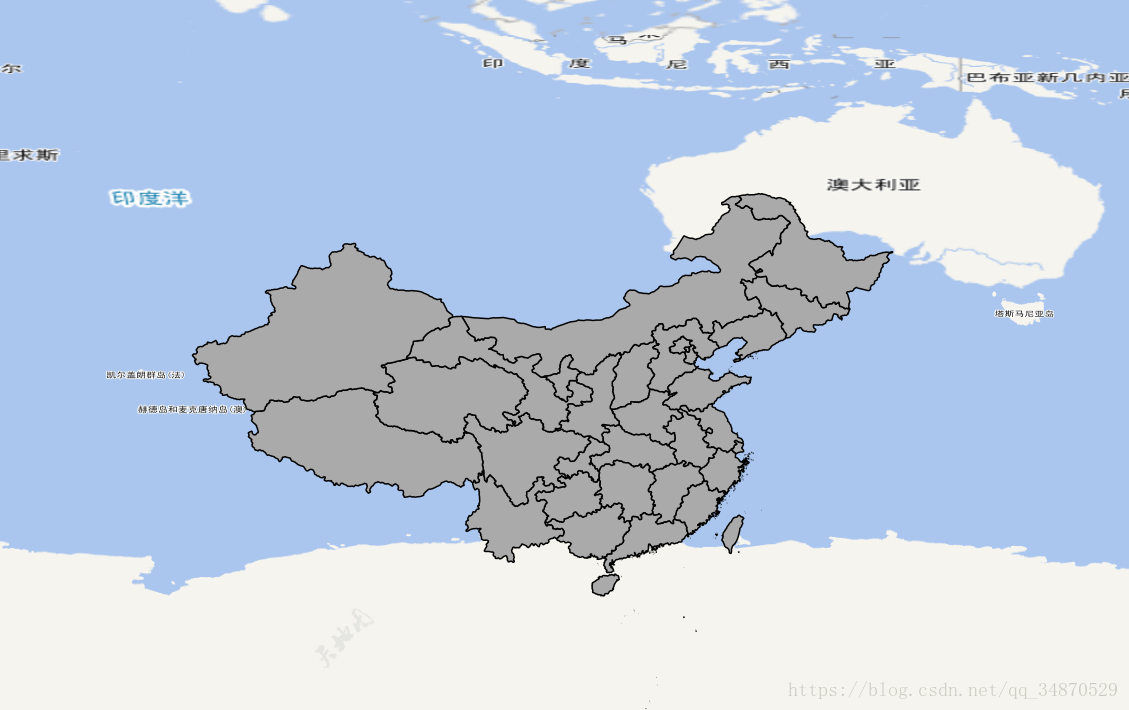

2：效果展示

3：备注

1).基于OpenLayers前端框架，首先添加天地图矢量地图及矢量注记，然后再叠加geoserverWMS服务

2).考虑到图层的覆盖问题，应注意图层的叠加顺序，天地图矢量地图-天地图矢量注记-geoserverWMS服务

3).此处天地图瓦片及geoserverWMS服务坐标系为EPSG:4326与openlayers不同，所以此处效果图位置有偏移。
