iSLIP 指针滑动多次迭代循环优先级匹配算法 理解

iSLIP算法的中文资料很少，CSDN搜了一下没有。本文是yz在学习PPIN一书时对iSLIP算法的理解。

简介

什么是iSLIP

iSLIP是用于多输入多输出交换机的一种分配(Allocator)算法，由Nick McKeown 1999年在《The iSLIP Scheduling Algorithmfor Input-Queued Switches》提出。
有n个输入与n个输出时，每个输入会对部分或全部输出口产生占用请求。如何分配输出口给需要的输入口呢？如果采用简单的FIFO机制，先到的输入队列的请求先处理，会遇到HOL(head-of-line)瓶颈，只能达到最大带宽的58.6%。
iSLIP 不同于FIFO,是一种迭代循环的算法，为均匀分布的流量设计，而且硬件实现也比较简单。An iterative, round-robin algorithm,iSLIP can achieve 100% throughput for uniform traffic, yet is simple to implement inhardware. ¹

算法

基本的循环匹配算法（Basic Round-Robin Matching Algortih）

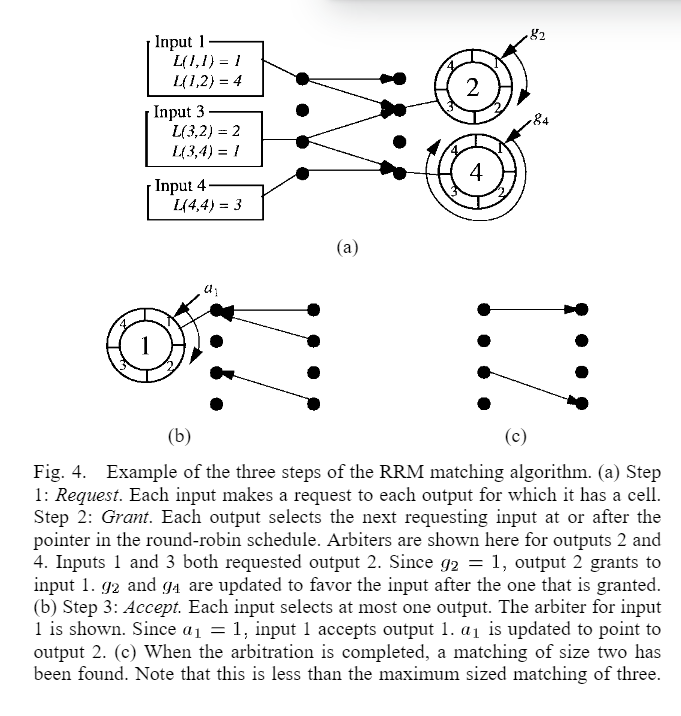

以iSLIP论文¹中的图4为例。有4个input和4个output，其中input2和output1，3被省略，未在子图（a）中画出。
左侧实心黑点从input接受到request，如input1 请求 output port 1，2。同理input3 对output port 2，4也发出请求。input4 对output4 发出了请求。

在右侧实心黑点，output1 3 只有1个或者0个请求，没有冲突，grant过程被子图（a）省略了。从上至下第2和第4个黑点被2个input请求，需要按照优先级分配。这里的优先级不是单纯的比大小，而是按优先级发完grant以后转动轮盘，是此次request获得grant的最高优先级变成下一次最低优先级。具体操作如下：在output2中，同时有来自input1 和 input3的request。此时g2指针，即output2判断给谁grant的指针位于转盘的1(代表发给input1)处，output2会依照最靠近g2指针所在处优先级来grant，所以发给input1。同时发完之后g2指针移向下一位，如图中的2，使得这次grant的最优优先级1变成下次仲裁的最低优先级：g2指针位于2处时，优先顺序为2341。

grant发完之后，输出口对于输入口的请求做出了批复，但是由于input可能同时对多个输出做出了请求，也就可能收到多个output的grant。input需要做出选择，只选择一个output发出accept信号。
如子图b所示。input1同时收到outpu1和output2的grant,因为a1指针目前在1，所以选择output1 accept。并且移动指针a1，使得下一次优先级为2341，即此次最高优先级的output1变成下次最低优先级。

iSLIP算法

相比较RRM, iSLIP算法减少了输出处仲裁器的同步，grant指针只有当grant被接受后才移动，而不是之前的每次grant发出就移动。

一次迭代的iSLIP特性

1.最近成功的连接在下一次cell time中拥有最低的优先级。
2.没有连接是饥饿（starved）的。一个输入会持续性请求输出，最差是等待该输出处理完其他n-1个输入后对改输入发出grant，同时该grant最差等待n个cell time 后被输入accept，即n²个cell time内都会被处理。不会出现无限长的等待时间。
3.高负载情况下，所以具有公共输出的队列具有相同的吞吐量。(Property 3:Under heavy load, all queues with a commonoutput have the same throughput. This is a consequence ofProperty 2: the output pointer moves to each requesting inputin a fixed order, thus providing each with the same throughput.)

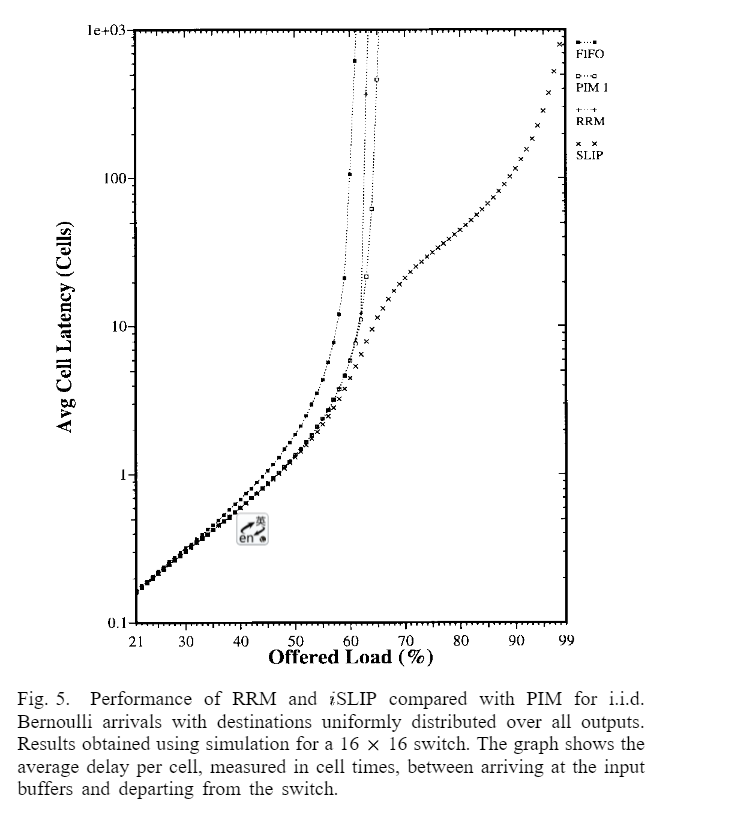

提出iSLIP的文章的图5显示了该算法相对于FIFO和RMM的优越性，尤其是在高负载下。

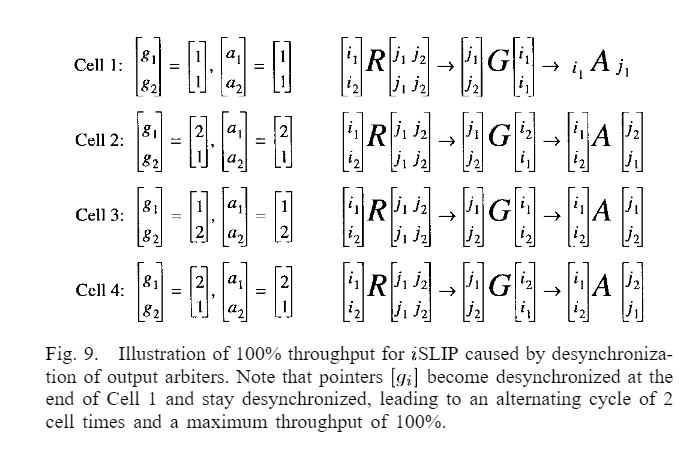

参考文献1指出，均匀分布的100%负载下，iSLIP算法适应于时分复用方案并且提供了完美匹配与100%的吞吐量。如参考文献1的图9所示，一个2x2的交换机作为例子展示了高负载下仲裁器如何工作的。

多次迭代的iSLIP算法

多次迭代的iSLIP算法，每次都尝试添加之前迭代过程中没有建立的连接。所以很显然，更多的迭代次数增加了matching程度，提高了网络的表现即降低了延迟。

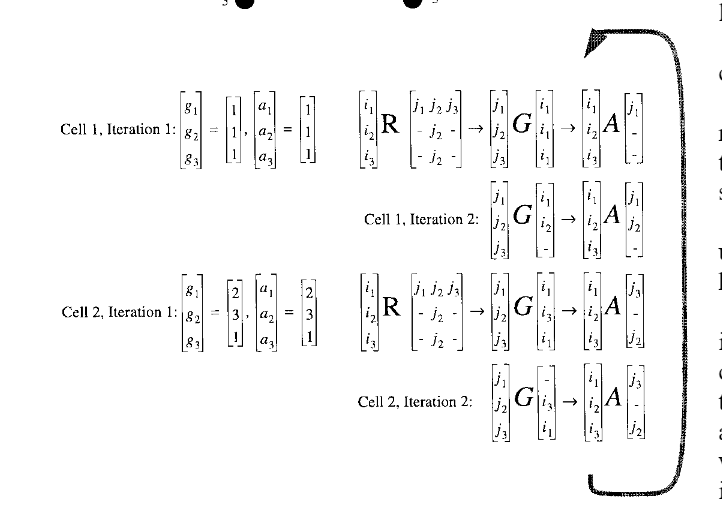

过程如文献1中的图15所示，见下文。

小结

本文以发表iSLIP的文章为基础，介绍了该算法是用于交换机中仲裁、分配输入输出的连接，并且介绍了个人对其优先级判定，循环，迭代原理的理解。

• [1] McKeown N. The iSLIP scheduling algorithm for input-queued switches[J]. IEEE/ACM transactions on networking, 1999, 7(2): 188-201.
