CAE进阶之ANSYS Workbench 单双向流固耦合仿真计算快速入门

引言

        输流管道的处于结构场和流场的共同作用下动态响应较为复杂,大多数工况下忽略流固耦合效应易造成误差。

        管路流固耦合仿真计算分为两种,一种是单向流固耦合,单向流固耦合仿真过程中,先进行流场计算,得到对应边界条件下流场的载荷分布,随后将流场载荷(压力)施加于结构场上,单独进行结构场的动力学仿真;双向流固耦合则需要在流场和结构场中反复迭代,每完成一步流场计算,马上将所得载荷代入结构场得到该子步下结构场的变形,管路变形之后流域发生变化,流场也随之改变进行下一子步计算,并再次将流场载荷返回结构场,如此反复迭代。

        商业软件中ANSYS提供了两种途径开展管路的流固耦合计算,主要是APDL和workbench,相对而言workbench对于初学者会有好一点。

流固耦合仿真计算过程:

问题类型

Workbench

分析步

操作方法

单向流固耦合

稳态

Fluent+Static Structure

GUI

双向流固耦合(瞬态)

Fluent++Transient Structure+system couling

GUI

下面着重对Workbench的流固耦合步骤做一个讲解。

一、前期模型准备

建模:采用三维建模软件建立常规管路几何模型效率相对较低,在此处采用APDL建模的方式,便于管路的修改。管路建模需要建出流场域和管道的结构场。采用如下命令流,在APDL中运行即可。当然,初学者可以根据自己需要,在三维软件中建立所需要的模型,导出成STP格式或者IGES格式都可以,推荐stp。

FINISH  ! Make sure we are at BEGIN level
/CLEAR,NOSTART  ! Clear model since no SAVE found
/PREP7
R1=0.005       !------------outer diameter-----------
R2=0.004       !-----------inner diameter------------
L1=1
L2=1
ALPHA=30*3.141592657/180
LR=0.4            !------------bench radius-----------------
K,1,0,0,0,
K,2 ,0,0,L1,
K,3 ,0,L2*SIN(ALPHA),L1,
L,1,2
L,2,3
LFILLT,1,2,LR, ,
LCOMB,ALL, ,0
NUMCMP,LINE
CYL4, , ,R2, ,R1
CYL4, , ,R2
VDRAG,2, , , , , ,1
VDRAG,1, , , , , ,1

NUMCMP,VOLU
IGESOUT,'PipeFluid','IGES',' ',1

二. 单向流固耦合

稳态计算

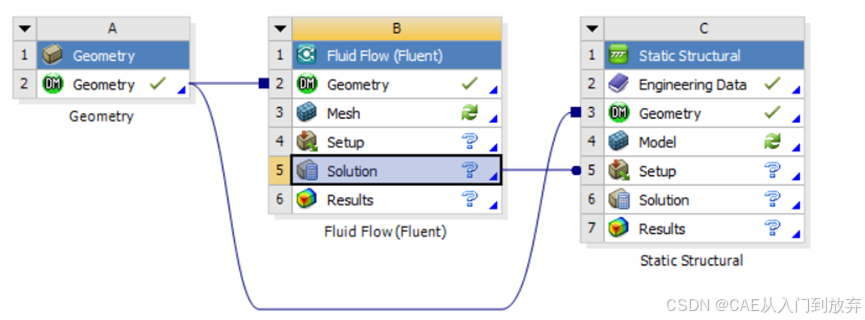

采用GUI的方式,在Workbench中分别拖入Geometry、FluidFlow(Fluent)和Static模块,并确定各模块相关步骤的衔接关系。

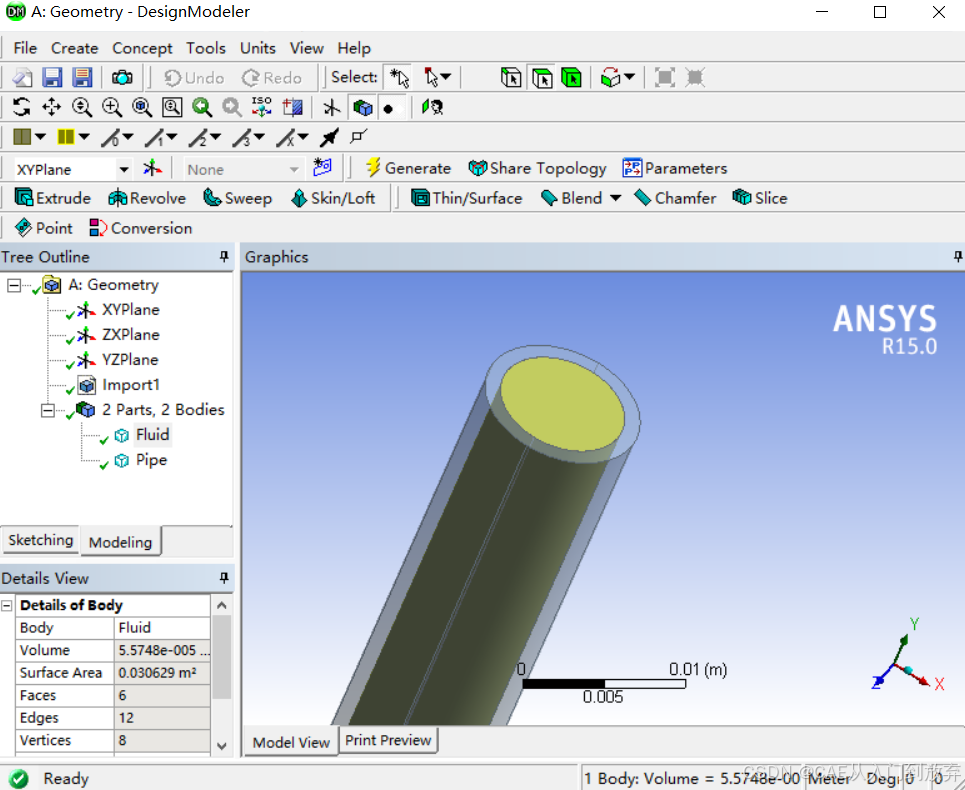

步骤1:在DM中导入利用APDL 建立的IGES格式的模型 ,并命名流体域和结构域的名称。

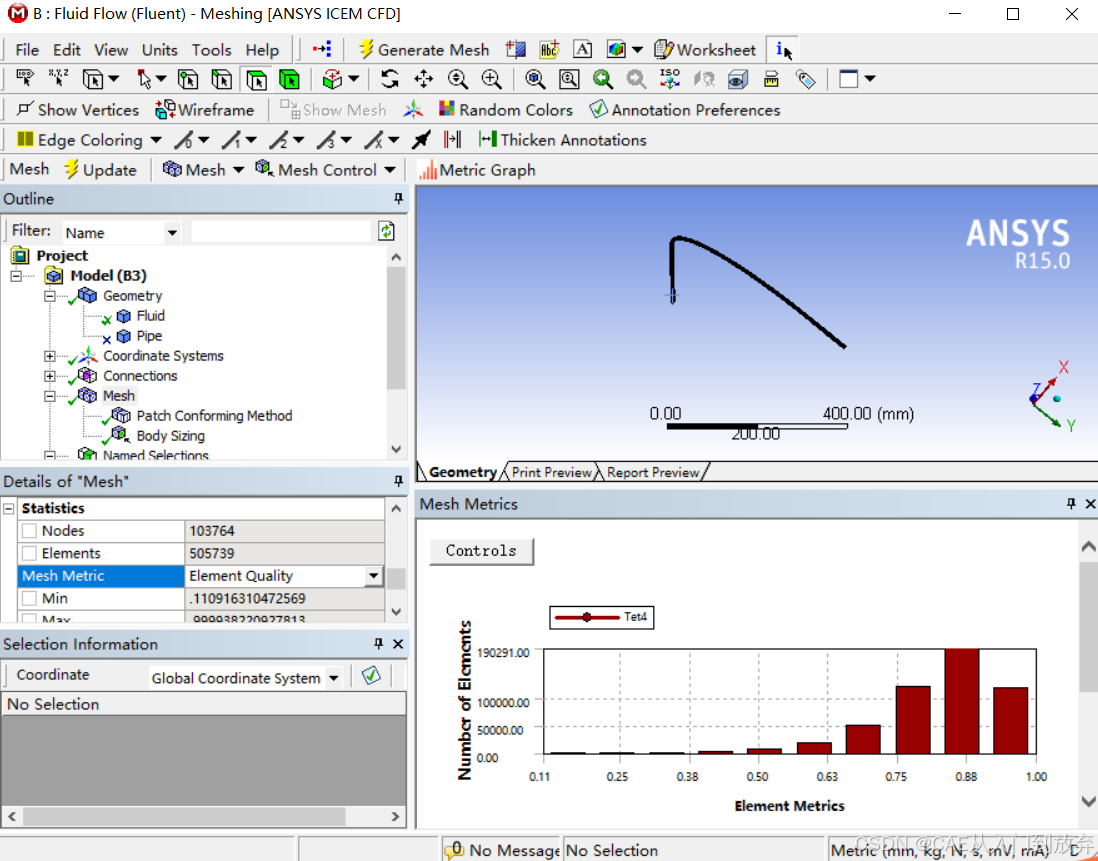

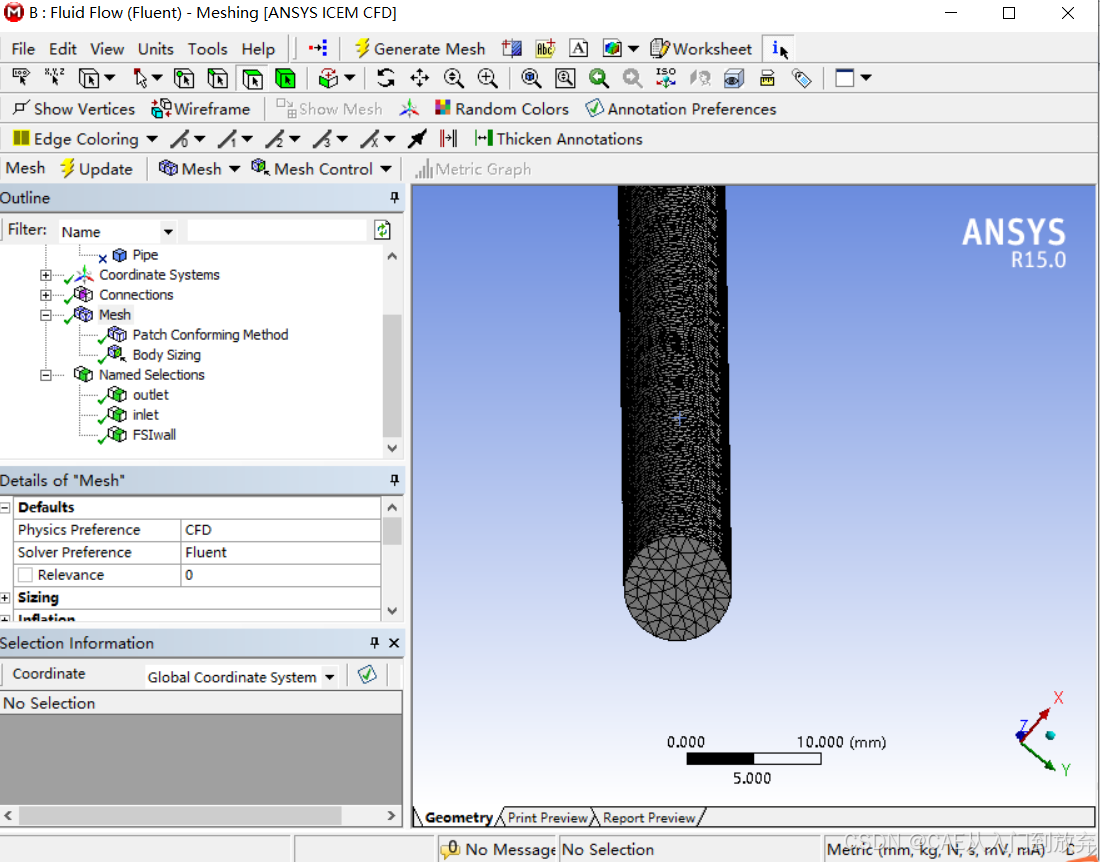

步骤2:在Fluid的mesh部分,需要禁用Pipe的结构部分,划分网格时采用四面体即可,并对inlet、outlet和Fsiwall进行命名,检查网格质量均值小于1,处于0.75附近,越高越好。

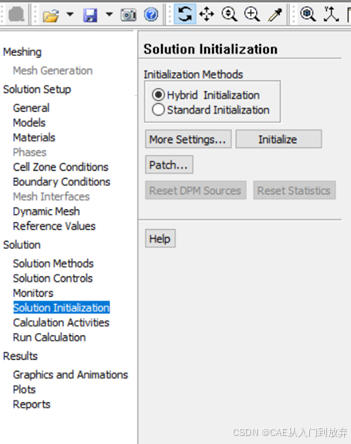

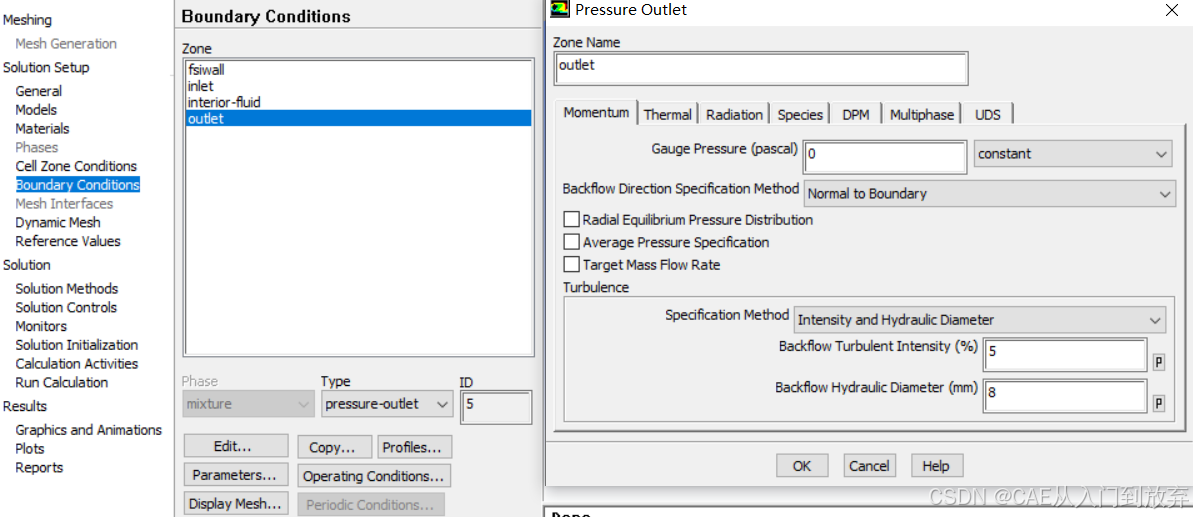

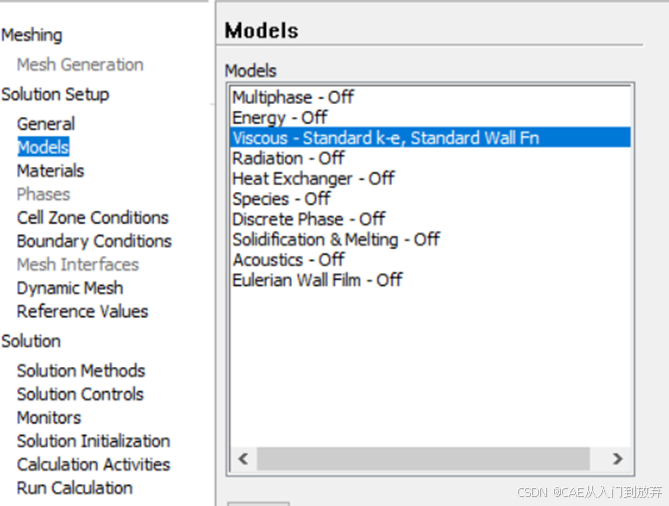

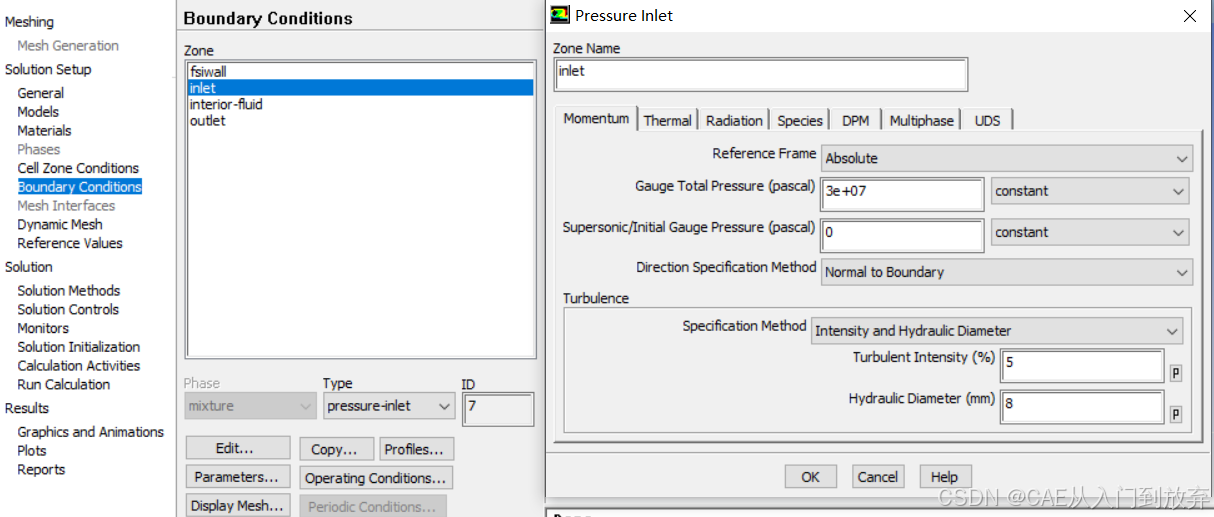

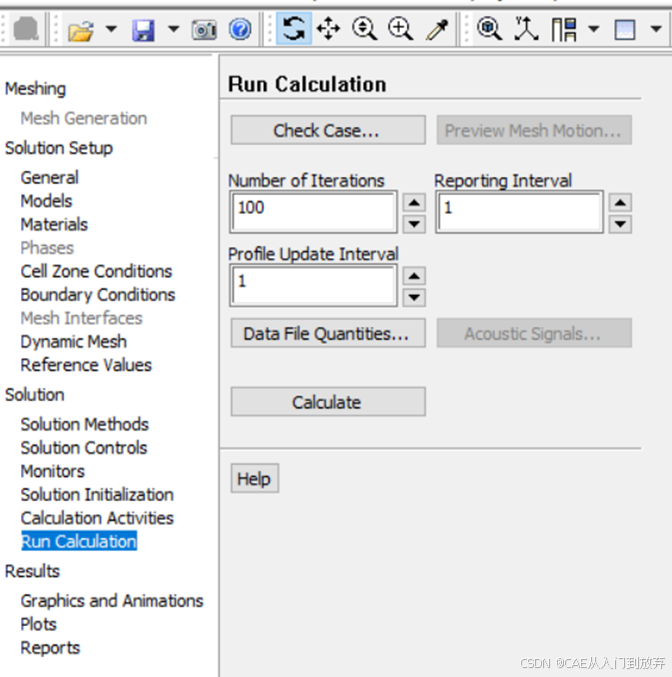

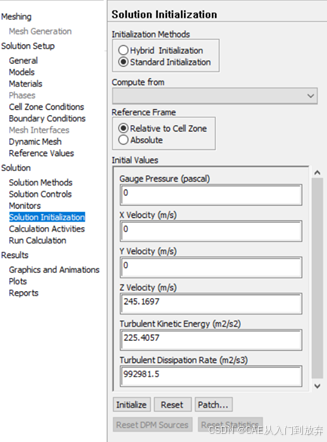

步骤3:Fluent中设置单位为毫米,模型为k-ε,边界条件设置时采用压力入口30MPa和压力出口0MPa,相应的水力直径需要修改为管道内径。随后进行初始化,有两种Initialization初始化方式均可以使用,最后Run Calculate,设置迭代步数。

步骤4:在Mechanical中禁用流场域,对结构场进行网格划分,对应尺寸与流场尺寸保持一致,在边界条件设置时,引入Support,可以使Elastic或者Fix Support。在管道内壁面引入流场计算所得FSIwall 的压力载荷(导入载荷过程较慢需要等待较长时间),并进行计算。

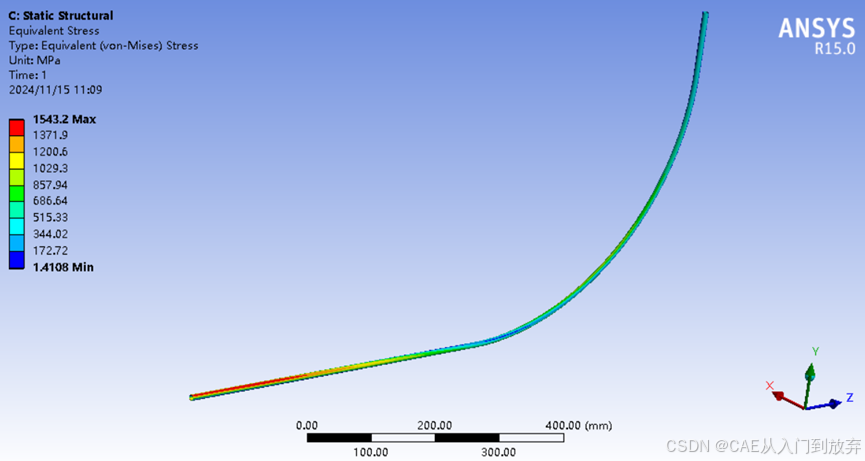

计算结果如下,可以输出流场流动特性云图和管路应力云图:

三. 双向流固耦合

瞬态计算

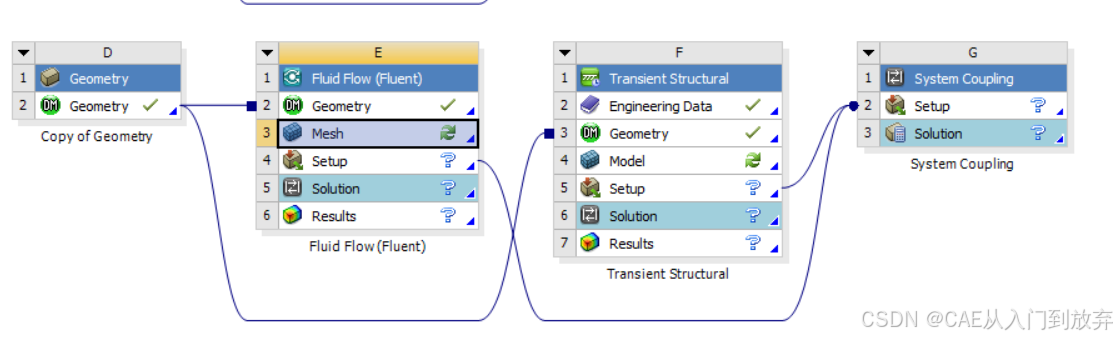

采用GUI的方式,在Workbench中分别拖入Geometry、FluidFlow(Fluent)和Transient Structure和System Coupling模块,并确定各模块相关步骤的衔接关系。

步骤1:在DM中导入利用APDL 建立的IGES格式的模型 ,并命名流体域和结构域的名称。

步骤2:在Fluid的mesh部分,需要禁用Pipe的结构部分,划分网格时采用四面体即可,并对inlet、outlet和Fsiwall进行命名,检查网格质量均值小于1,处于0.75附近,越高越好。

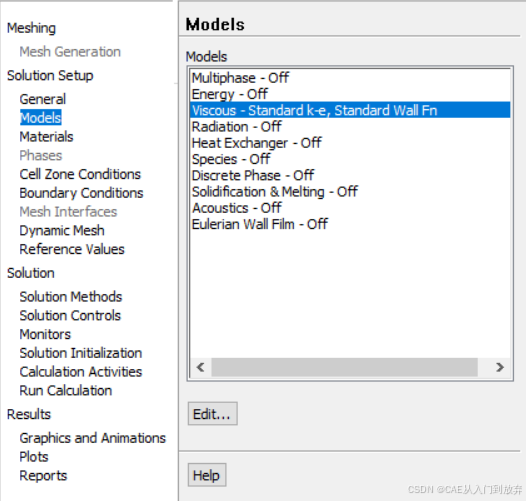

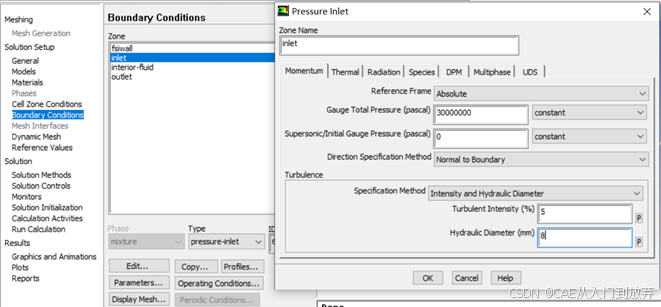

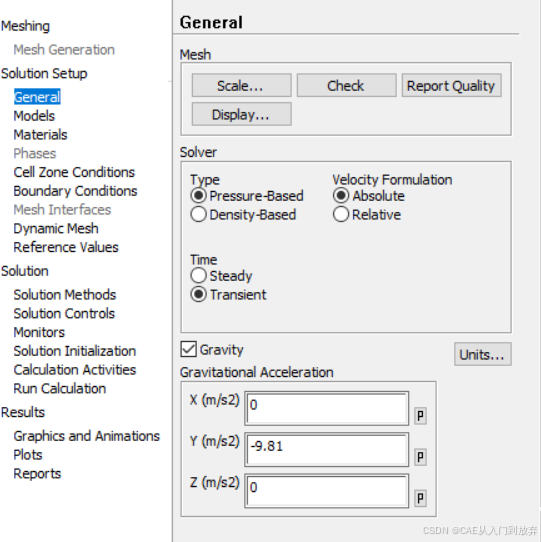

步骤3:Fluent中设置单位为毫米,模型为k-ε。将计算类型改为瞬态计算,设置重力加速度。边界条件设置时采用压力入口30MPa和压力出口0MPa,相应的水力直径需要修改为管道内径。

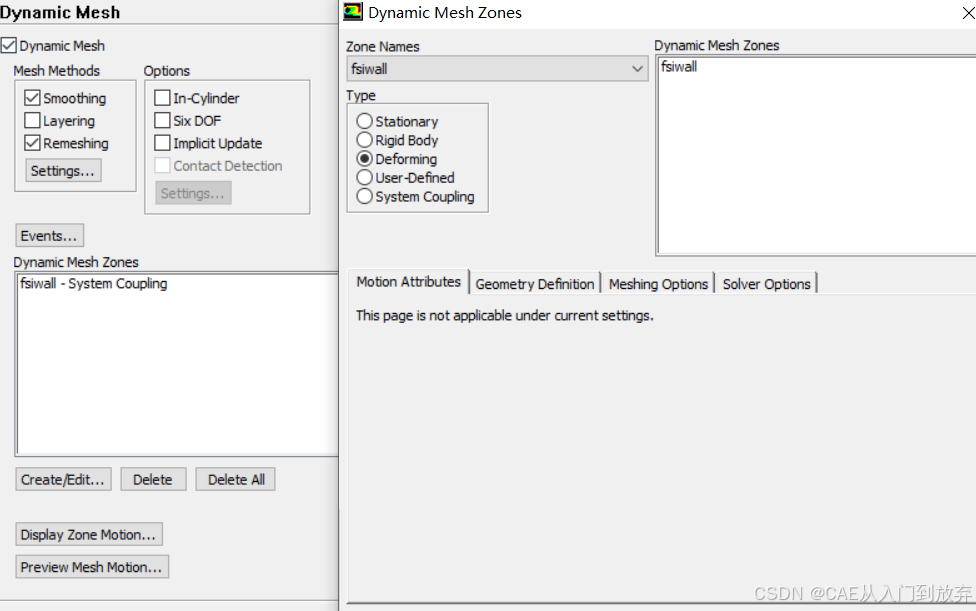

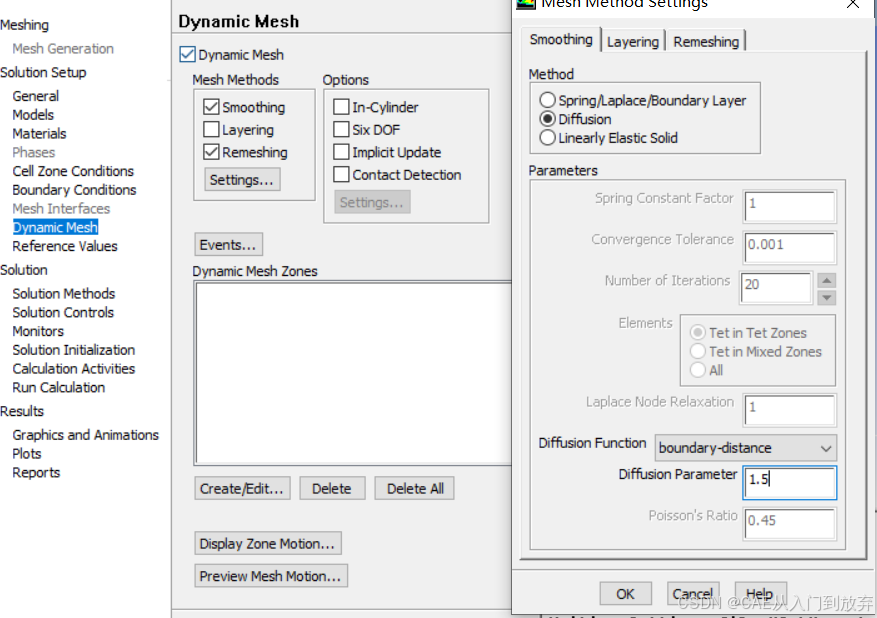

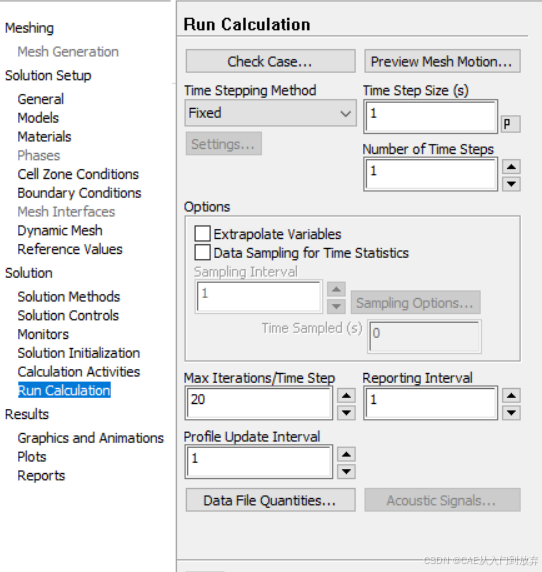

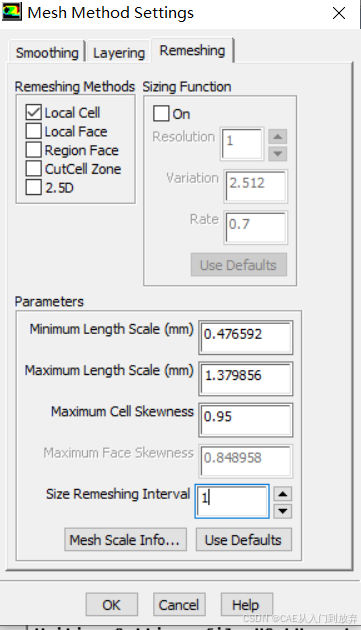

步骤4:需要进行动网格设置,勾选smooth和remeshing,其中smoothing中设置Diffusion参数为1.5,remeshing中设置参数默认并将size remeshing改为1,选择动网格区域为Fsiwall。随后进行初始化,有两种Initialization初始化方式均可以使用,最后Run Calculate,设置迭代步数。

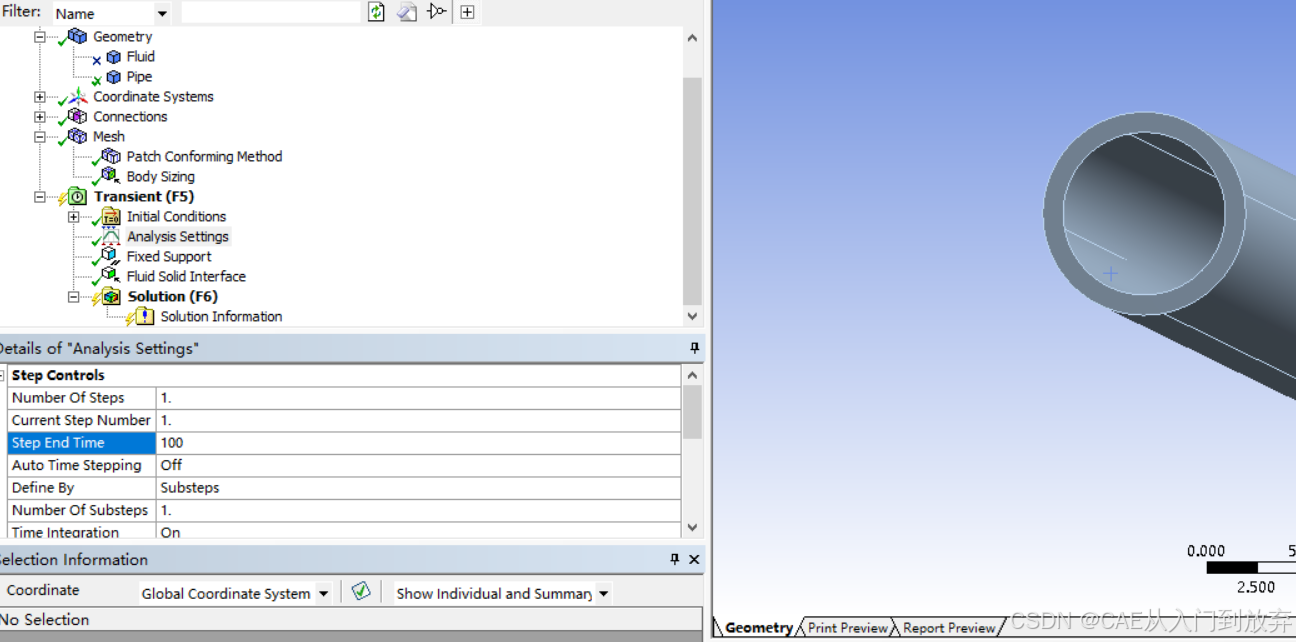

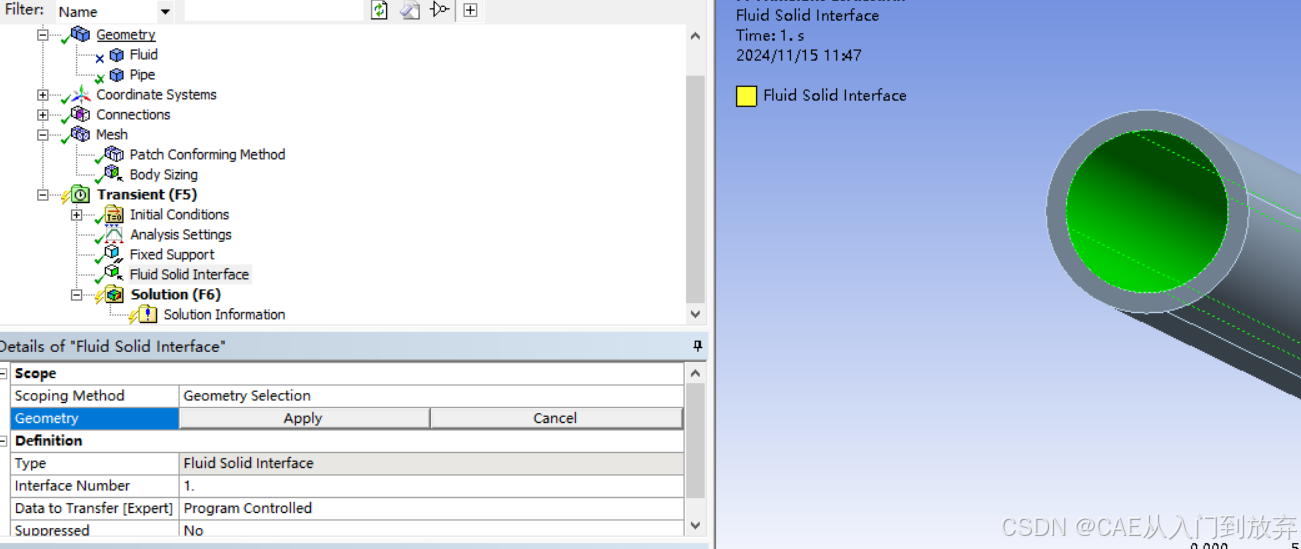

步骤5:在Mechanical中禁用流场域,对结构场进行网格划分,对应尺寸与流场尺寸保持一致,在边界条件设置时,引入Support,可以使Elastic或者Fix Support。在analysis setting中设置计算时间最长1000s尽可能大一些,关闭自动步长设置,并设置按照子步进行计算,子步数为1。在管道内壁面设置FSI界面,并进行计算。

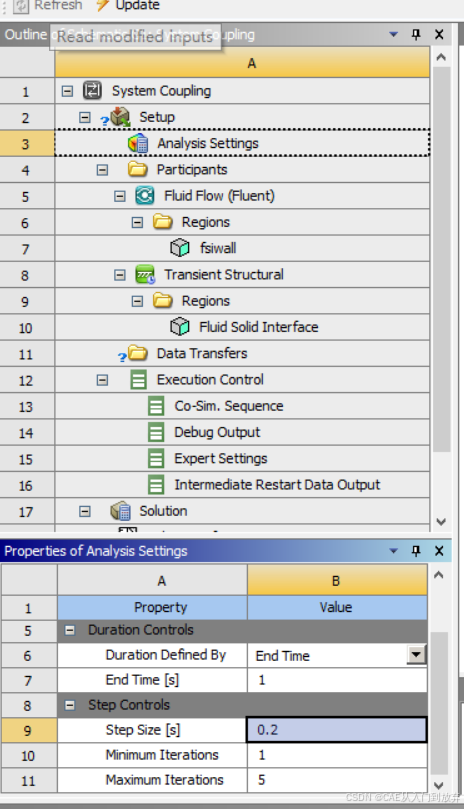

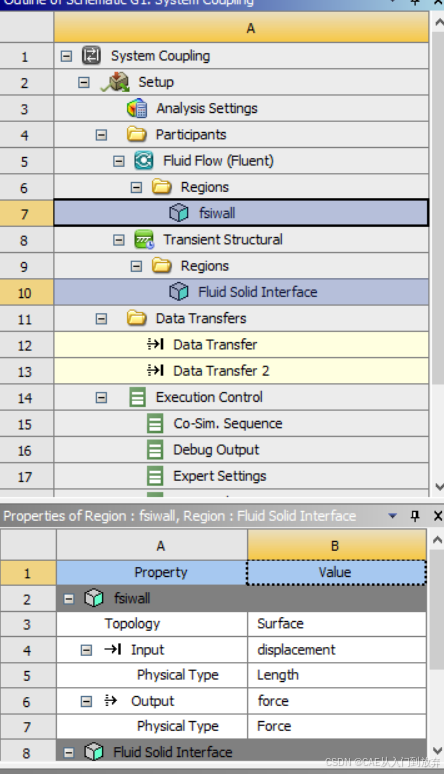

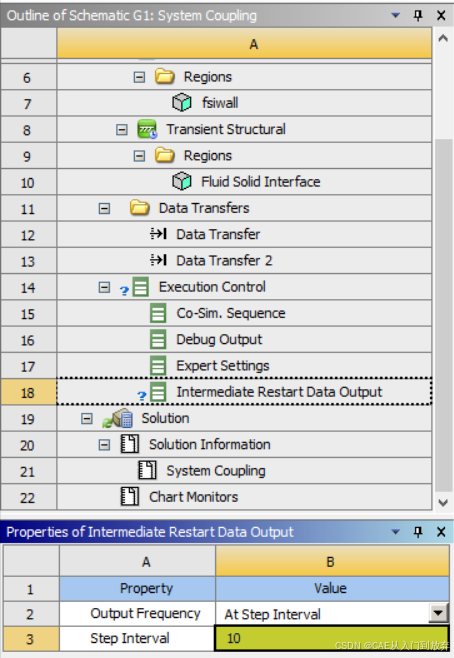

步骤6:在system coupling中分别进行analysis setting、data transfers和intermdiate restar data output。其中,analysis setting中主要设置计算总时长和时间步长。Datatransfers中勾选fsiwall和Fluid SolidInterface创建DataTransfers。输出根据子步数对应输出即可。

总结:

鉴于这么多年的仿真经验,博主觉得单向流固耦合的稳态和瞬态就够用了,双向流固耦合耗费大量的计算资源不易收敛,且计算时间较长,不利于工程快速迭代模型。但是有一种情况例外,对于非平稳流动形式的流场计算,尽量选用瞬态时域双向流固耦合计算。
