workbench双向流固耦合分析

一、 双向流固耦合的特点

1.1双向流固耦合都是瞬态分析，在单独设置流体、固体瞬态分析特性外基础上要统一流固耦合的时间步；
1.2双向流固耦合需要考虑大变形问题，以及大变形带来的网格变形问题；
1.3双向流固耦合的步骤：流体分析设置-结构分析设置-求解计算-结果；

二、 workbench中的操作步骤（案例：血管和血管壁的耦合分析）

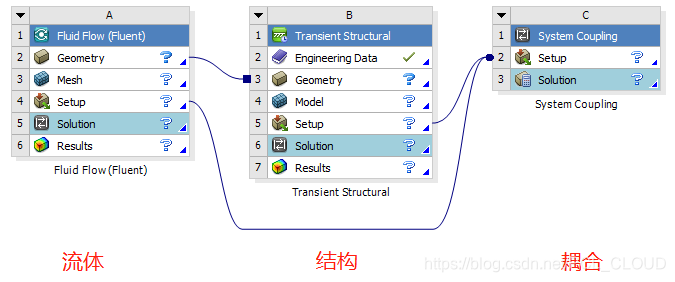

2.1开启ansys-workbench,创建流固耦合工程，选择路径并保存。

2.2右击Geometry,导入模型，双击Geometry进入DM，生成模型，此时模型是一个实体模型。
2.3 通过实体模型生成血管壁：选中实体模型外部的面，通过“concept-surface from face”生成血管壁

2.4 对模型进行重命名fluid， solid


2.5 改变壁面的法向方向，使之能够选中血管内壁：选中外壁面，通过“tools-surface flip”实现法向翻转。
