OpenCV DNN之Net
从OpenCV DNN的Net类入手，拆解OpenCV中DNN的结构。本文主要介绍Net类并且提供googleNet的demo。
Net类的定义
path：opencv/modules/dnn/include/opencv2/dnn/dnn.hpp +365
这个类中定义了创建和操作网络的方法；所谓神经网络其实是一个有向无环图(DAG)，图的顶点是层的实例，边表示输入输出关系。每一个层，在网络中都有唯一的整数ID和字符串名称作为标识；同时，这个类支持副本的引用计数，也就是说副本指向同一个实例。
以下是Net类的源代码：
class CV_EXPORTS_W_SIMPLE Net
{
public:
CV_WRAP Net(); //!< 默认构造函数
CV_WRAP ~Net(); //!< 默认析构函数；引用计数为0则析构
//使用Inter model优化器的中间表示来创建网络；
//xml是网络拓扑结构的XML配置文件
//bin是model的model的二进制文件
//使用Inter model优化器创建网络，OpenCV会使用inter的推理引擎后端进行推理；
CV_WRAP static Net readFromModelOptimizer(const String& xml, const String& bin);
//测试网络中是否有layer，是否为空；若没有layer则返回true
CV_WRAP bool empty() const;
//向网络中添加新的layer；
//name是layer的名字，是唯一的；
//type是网络的类型，卷积层还是relu等；但是必须是OpenCV支持的层，或者自己实现的，在层注册器中注册过的类型；
//params是层的参数，用于初始化该层；
//返回值为该层唯一的整数ID；若返回-1表示添加失败
int addLayer(const String &name, const String &type, LayerParams ¶ms);
//添加新层，将其第一个输入与上一层第一个输出相连接；
//参数与addLayer函数相同；
int addLayerToPrev(const String &name, const String &type, LayerParams ¶ms);
//转换layer的string name ；返回整数ID；若为-1，则layer不存在
CV_WRAP int getLayerId(const String &layer);
//获取layer的string name
CV_WRAP std::vector<String> getLayerNames() const;
//字符串和整数的容器
typedef DictValue LayerId;
//返回指向网络中指定ID的层的指针
//ID为整数ID或者字符串ID
CV_WRAP Ptr<Layer> getLayer(LayerId layerId);
//返回指向特定层的输入层的指针
std::vector<Ptr<Layer> > getLayerInputs(LayerId layerId);
//连接第一个layer的输出与第二个layer的输入
//outPin 第一个layer输出的描述.
//inpPin 第二个layer输入的描述.
//输入的模板为：<layer_name>.[input_num]
//模板层名称的第一部分是添加层的sting名称。如果该部分为空，则使用网络输入伪层；
//模板输入编号的第二个可选部分是层输入编号，或者是标签编号。如果省略此部分，则将使 用第一层输入。
CV_WRAP void connect(String outPin, String inpPin);
//第一层的输出与第二层输入相连接
//outLayerId 第一层的标识符
//outNum 第一层输出的编号(一个层可能会有多个输出)
//inpLayerId 第二层的标识符
//inpNum 第二层输入的编号
void connect(int outLayerId, int outNum, int inpLayerId, int inpNum);
//设置网络输入伪层的输出名称
//每个网络都有自己的输入伪层，id=0
//该层仅仅存储user的blobs，不进行任何计算
//这一层提供了用户数据传递到网络中的唯一方法
//与任何其他层一样，此层可以标记其输出，而此函数提供了一种简单的方法来实现这一点。
CV_WRAP void setInputsNames(const std::vector<String> &inputBlobNames);
//下面是Net中的几个forward，上篇博客中介绍过；在此不赘述
CV_WRAP Mat forward(const String& outputName = String());
CV_WRAP void forward(OutputArrayOfArrays outputBlobs,
const String& outputName = String());
CV_WRAP void forward(OutputArrayOfArrays outputBlobs,
const std::vector<String>& outBlobNames);
CV_WRAP_AS(forwardAndRetrieve) void forward(
CV_OUT std::vector<std::vector<Mat> >& outputBlobs,
const std::vector<String>& outBlobNames);
//编译Halide layers.<Halide是由MIT、Adobe和Stanford等机构合作实现的图像处理语言，它的核心思想即解耦算法和优化>
//scheduler : 带有scheduler指令的yaml文件的路径
//@see setPreferableBackend
//调度Halide后端支持的层，然后编译
//对于scheduler中不支持的层，或者完全不使用手动调度的层，会采用自动调度
CV_WRAP void setHalideScheduler(const String& scheduler);
//指定使用特定的计算平台运行网络
//输入是backend的标识符
//如果使用Intel的推理引擎库，DNN_BACKEND_DEFAULT默认表示
//DNN_BACKEND_INFERENCE_ENGINE 否则是DNN_BACKEND_OPENCV.
CV_WRAP void setPreferableBackend(int backendId);
//指定特定的计算设备
//输入是目标设备的标识符
/*
* List of supported combinations backend / target:
* | | DNN_BACKEND_OPENCV | DNN_BACKEND_INFERENCE_ENGINE | DNN_BACKEND_HALIDE |
* |------------------------|--------------------|------------------------------|--------------------|
* | DNN_TARGET_CPU | + | + | + |
* | DNN_TARGET_OPENCL | + | + | + |
* | DNN_TARGET_OPENCL_FP16 | + | + | |
* | DNN_TARGET_MYRIAD | | + | |
*/
CV_WRAP void setPreferableTarget(int targetId);
//setInput在上篇博客中已经介绍，在此不赘述
CV_WRAP void setInput(InputArray blob, const String& name = "",
double scalefactor = 1.0, const Scalar& mean = Scalar());
//为layer设置新的参数
//layer的name
//layer参数的索引(Layer::blobs array)
//新的值 Layer::blobs
//如果新blob的形状与前一个形状不同，则以下正向传递可能失败
CV_WRAP void setParam(LayerId layer, int numParam, const Mat &blob);
//返回指定层参数的blob
//参数同setParam
CV_WRAP Mat getParam(LayerId layer, int numParam = 0);
//返回具有未连接输出的层的索引
CV_WRAP std::vector<int> getUnconnectedOutLayers() const;
//返回具有未连接输出的层的名字
CV_WRAP std::vector<String> getUnconnectedOutLayersNames() const;
//输出网络中所有layer的input和output的shapes
//netInputShapes 网络输入层中所有输入块的形状
// layersIds 返回层的ID
//inLayersShapes 返回输入层形状 顺序与layersIds的顺序相同
//outLayersShapes 返回输出层形状 顺序与layersIds的顺序相同
CV_WRAP void getLayersShapes(
const std::vector<MatShape>& netInputShapes,
CV_OUT std::vector<int>& layersIds,
CV_OUT std::vector<std::vector<MatShape> >& inLayersShapes,
CV_OUT std::vector<std::vector<MatShape> >& outLayersShapes) const;
/** @重载 */
CV_WRAP void getLayersShapes(const MatShape& netInputShape,
CV_OUT std::vector<int>& layersIds,
CV_OUT std::vector<std::vector<MatShape> >& inLayersShapes,
CV_OUT std::vector<std::vector<MatShape> >& outLayersShapes) const;
//输出网络中指定layer的input和output的shapes
//netInputShape 网络输入的shapes
//指定layer的ID
//inLayerShapes返回指定层input的shapes
//outLayerShapes返回指定层output的shapes
void getLayerShapes(const MatShape& netInputShape,
const int layerId,
CV_OUT std::vector<MatShape>& inLayerShapes,
CV_OUT std::vector<MatShape>& outLayerShapes) const; // FIXIT: CV_WRAP
/** @重载 */
void getLayerShapes(const std::vector<MatShape>& netInputShapes,
const int layerId,
CV_OUT std::vector<MatShape>& inLayerShapes,
CV_OUT std::vector<MatShape>& outLayerShapes) const; // FIXIT: CV_WRAP
//计算指定input，运行整个网络的FLOPS
//netInputShapes 所有输入的shapes
//返回值为FLOP
CV_WRAP int64 getFLOPS(const std::vector<MatShape>& netInputShapes) const;
/** 重载 */
CV_WRAP int64 getFLOPS(const MatShape& netInputShape) const;
//计算指定layer的FLOPS
CV_WRAP int64 getFLOPS(const int layerId,
const std::vector<MatShape>& netInputShapes) const;
/** 重载 */
CV_WRAP int64 getFLOPS(const int layerId,
const MatShape& netInputShape) const;
//获取整个model中layer Type的列表
CV_WRAP void getLayerTypes(CV_OUT std::vector<String>& layersTypes) const;
//返回网络中指定layer Type的数量
CV_WRAP int getLayersCount(const String& layerType) const;
//计算存储模型的权重和中间blob所需的字节数
//netInputShapes 网络所有输入的shapes
//weights 输出存储模型中所有层的权重所占用的字节数
//运行模型，中间blob所需的字节数
void getMemoryConsumption(const std::vector<MatShape>& netInputShapes,
CV_OUT size_t& weights, CV_OUT size_t& blobs) const; // FIXIT: CV_WRAP
/** 重载 */
CV_WRAP void getMemoryConsumption(const MatShape& netInputShape,
CV_OUT size_t& weights, CV_OUT size_t& blobs) const;
//获取模型中指定layer存储权重和中间blob所需的字节数
CV_WRAP void getMemoryConsumption(const int layerId,
const std::vector<MatShape>& netInputShapes,
CV_OUT size_t& weights, CV_OUT size_t& blobs) const;
/** 重载 */
CV_WRAP void getMemoryConsumption(const int layerId,
const MatShape& netInputShape,
CV_OUT size_t& weights, CV_OUT size_t& blobs) const;
//计算模型中每一个layer，存储权重和中间blob所需的字节数
//netInputShapes 网络的所有input的shapes
//layerIds 输出网络中所有层的layer ID
//weights 各个层存储权重所需的字节数，与layersIds对应
//blobs 各个层存储中间blobs所需的字节数，与layersIds对应
void getMemoryConsumption(const std::vector<MatShape>& netInputShapes,
CV_OUT std::vector<int>& layerIds,
CV_OUT std::vector<size_t>& weights,
CV_OUT std::vector<size_t>& blobs) const; // FIXIT: CV_WRAP
/** 重载 */
void getMemoryConsumption(const MatShape& netInputShape,
CV_OUT std::vector<int>& layerIds,
CV_OUT std::vector<size_t>& weights,
CV_OUT std::vector<size_t>& blobs) const; // FIXIT: CV_WRAP
//启用或者禁用网络中的层融合
//启用为true；禁用为false；
//默认为启用的
CV_WRAP void enableFusion(bool fusion);
//返回推理的总时间和layers的时间(in ticks)
//返回的向量中的索引对应layers ID，有些层可以与其它层融合，在这种情况下，跳过的层计时为0
//timings 各个层的时间
//整个model的推理时间
CV_WRAP int64 getPerfProfile(CV_OUT std::vector<double>& timings);
private:
struct Impl;
Ptr<Impl> impl;
};
}以上是整个Net中定义的功能，程序中做了简单的注释，某些函数会很清晰，例如addLayer,但是有的函数可能看起来不知所云；没有关系，在后续的文章中会逐步涉及到所有函数，结合函数的定义，会更加清晰。从对Net的生命的分析，可以看出OpenCV为推理提供了强大的功能；除了对网络的操作(例如添加不同的layers)之外,同时提供了推理平台选择等函数，还提供了丰富的profiling功能，可以方便的分析内存和耗时。
OpenCV运行googleNet
下面给出一个demo，使用openCV完成googleNet的推理；
#include "opencv2/opencv.hpp"
#include "opencv2/dnn.hpp"
#include <iostream>
#include <fstream>
using namespace cv;
using namespace cv::dnn;
using namespace std;
String modelTxt = "bvlc_googlenet.prototxt";
String modelBin = "bvlc_googlenet.caffemodel";
String labelFile = "synset_words.txt";
vector<String> readLabels();
int main(int argc, char** argv) {
Mat testImage = imread("./space_shuttle.jpg");
if (testImage.empty()) {
printf("could not load image...\n");
return -1;
}
//使用caffe model创建Net
Net net = dnn::readNetFromCaffe(modelTxt, modelBin);
if (net.empty())
{
std::cerr << "Can't load network by using the following files: " << std::endl;
std::cerr << "prototxt: " << modelTxt << std::endl;
std::cerr << "caffemodel: " << modelBin << std::endl;
return -1;
}
// 读取分类数据
vector<String> labels = readLabels();
//GoogLeNet accepts only 224x224 RGB-images
Mat inputBlob = blobFromImage(testImage, 1, Size(224, 224), Scalar(104, 117, 123), false, true);
Mat prob;
for (int i = 0; i < 10; i++)
{
// 输入
net.setInput(inputBlob, "data");
// 分类预测
prob = net.forward("prob");
}
//测试推理时间
int64 totalTime = Net.getPerfProfile(NULL);
printf("total forward time is %d\n");
// 读取分类索引，最大与最小值
Mat probMat = prob.reshape(1, 1); //reshape the blob to 1x1000 matrix // 1000个分类
Point classNumber;
double classProb;
minMaxLoc(probMat, NULL, &classProb, NULL, &classNumber); // 可能性最大的一个
int classIdx = classNumber.x; // 分类索引号
printf("\n current image classification : %s, possible : %.2f \n", labels.at(classIdx).c_str(), classProb);
putText(testImage, labels.at(classIdx), Point(20, 20), FONT_HERSHEY_SIMPLEX, 0.75, Scalar(0, 0, 255), 2, 8);
imshow("Image Category", testImage);
waitKey(0);
return 0;
}
/* 读取图像的1000个分类标记文本数据 */
vector<String> readLabels() {
std::vector<String> classNames;
std::ifstream fp(labelFile);
if (!fp.is_open())
{
std::cerr << "File with classes labels not found: " << labelFile << std::endl;
exit(-1);
}
std::string name;
while (!fp.eof())
{
std::getline(fp, name);
if (name.length())
classNames.push_back(name.substr(name.find(' ') + 1));
}
fp.close();
return classNames;

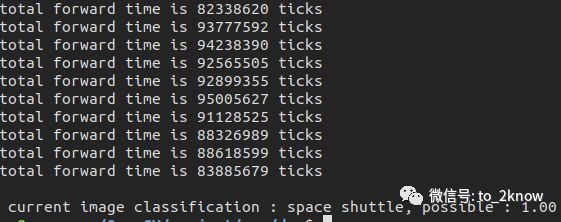

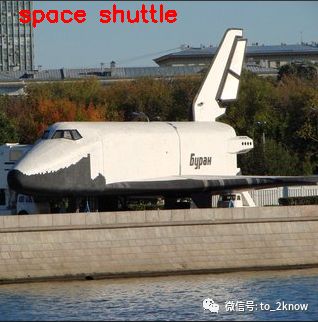

}demo执行结果：
