装配体机械制图注意事项

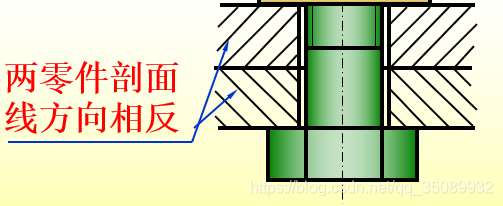

1.两个零件剖面方向相反



 2.

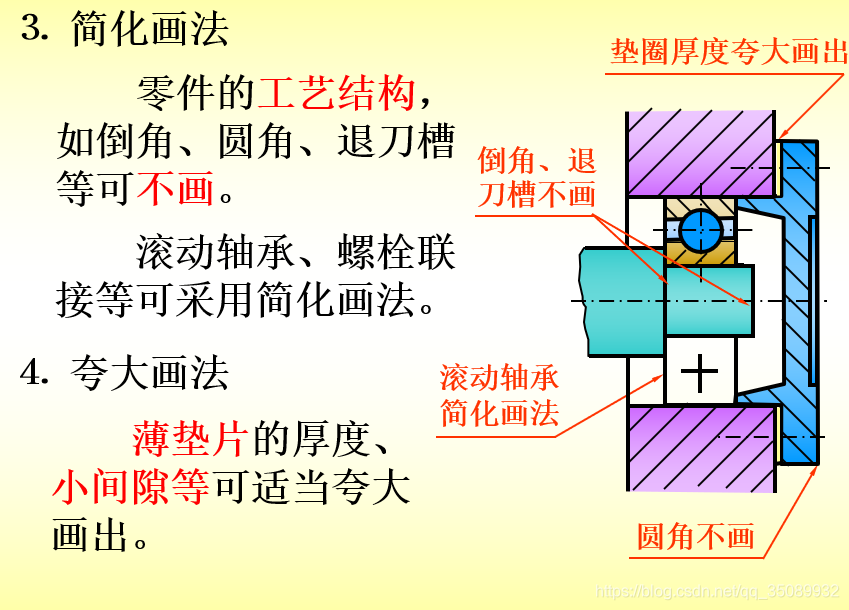

3.可简化图形，或者夸大图形，方便达到示意的目的

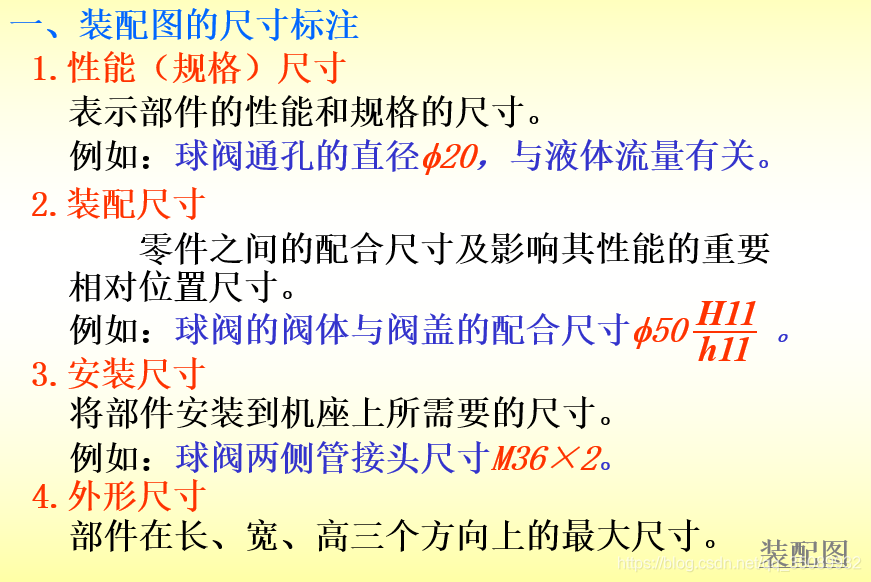

4。标注尺寸种类：安装尺寸、配合尺寸、外形尺寸以及性能尺寸。

5.装配图的技术要求

        是指装配时的调整及加工说明，验修和检验的有关数据，技术性能指及维护、保养、使用注意等事项说明。

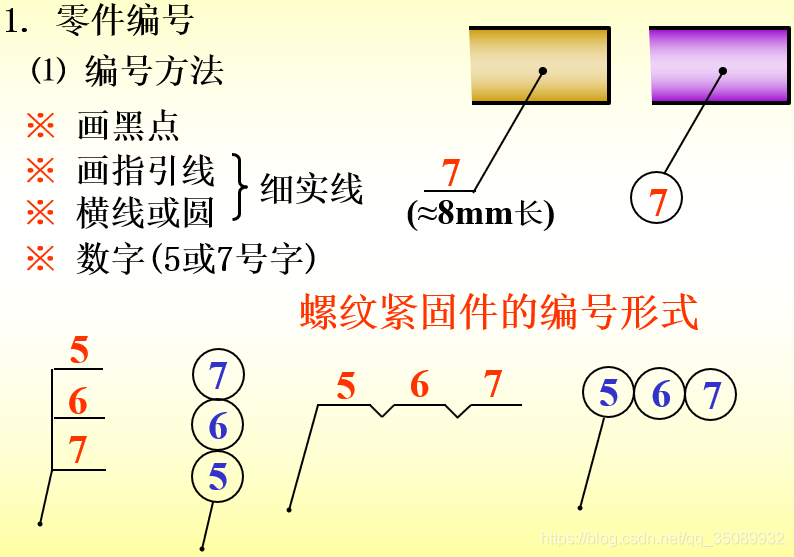

 6.零件编号中紧固件的编号形式可以借鉴。

 （2）形同的零件只对其中一个编号，数量在明细栏内。

the most important is  先画出所需要的编号的零件的指引线和横线，检查无重复、遗漏时，在同一填写序号。

7.两个零件在同一方向上，只能有一个接触面或配合面。

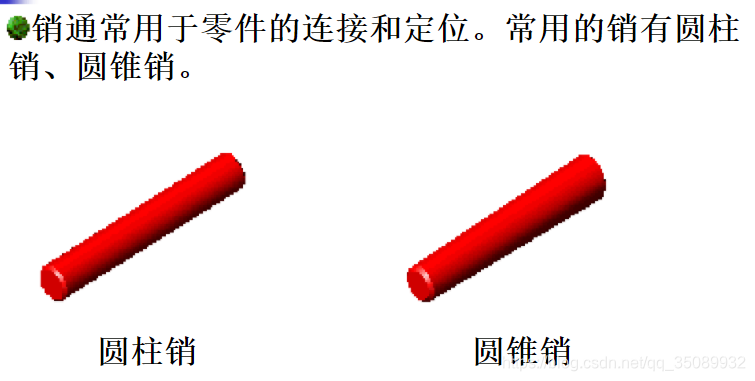

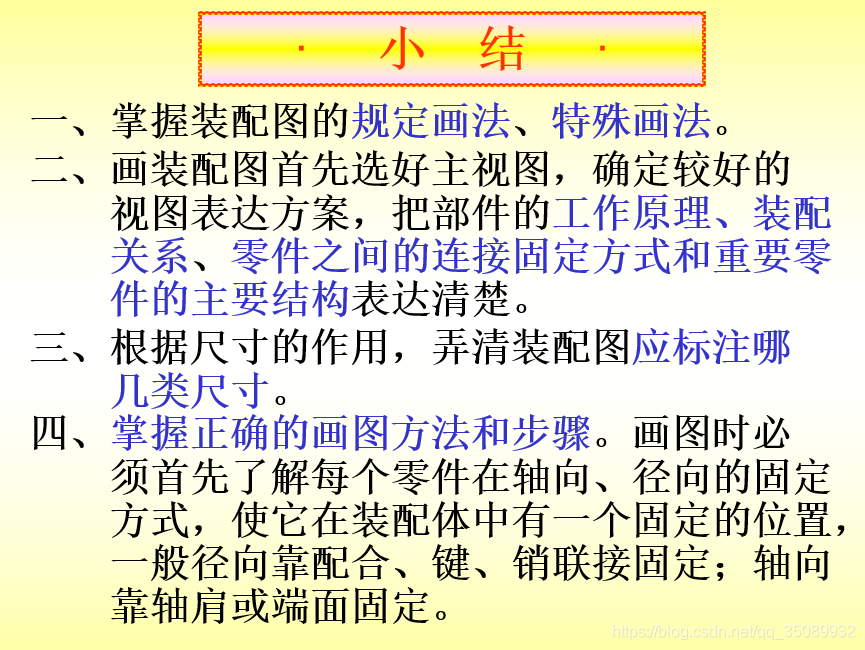

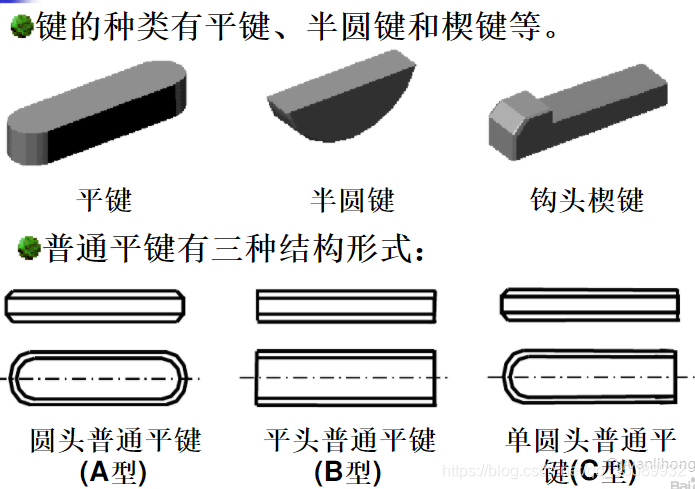

8.注意径向和轴向的固定。轴向靠轴肩或端面固定；径向靠配合、键、销连接固定。

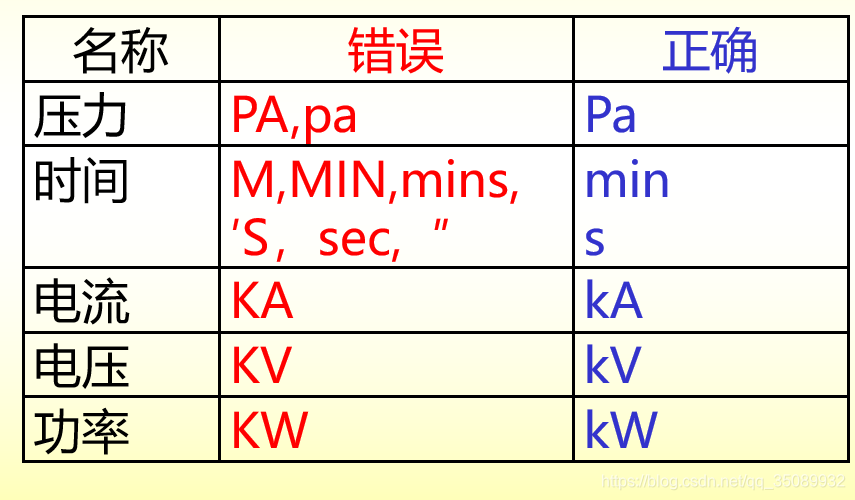

9.单位易错点

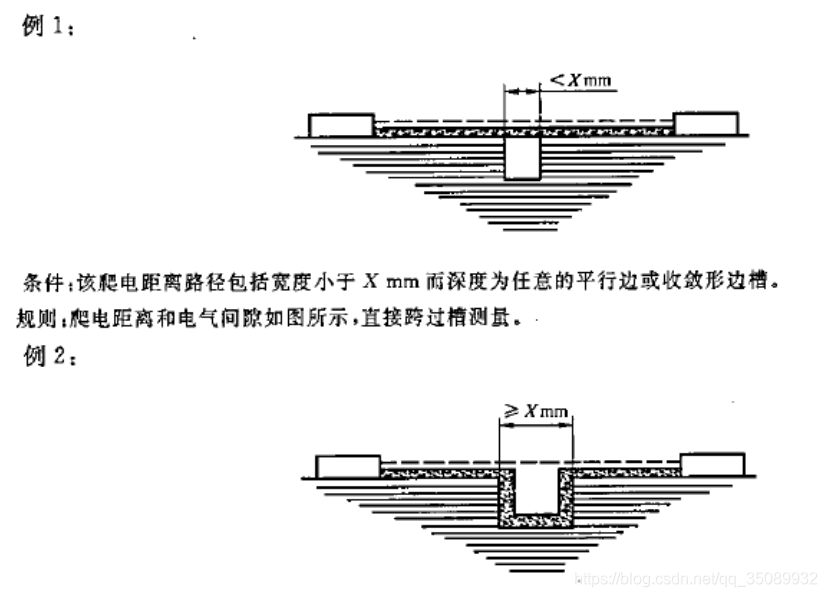

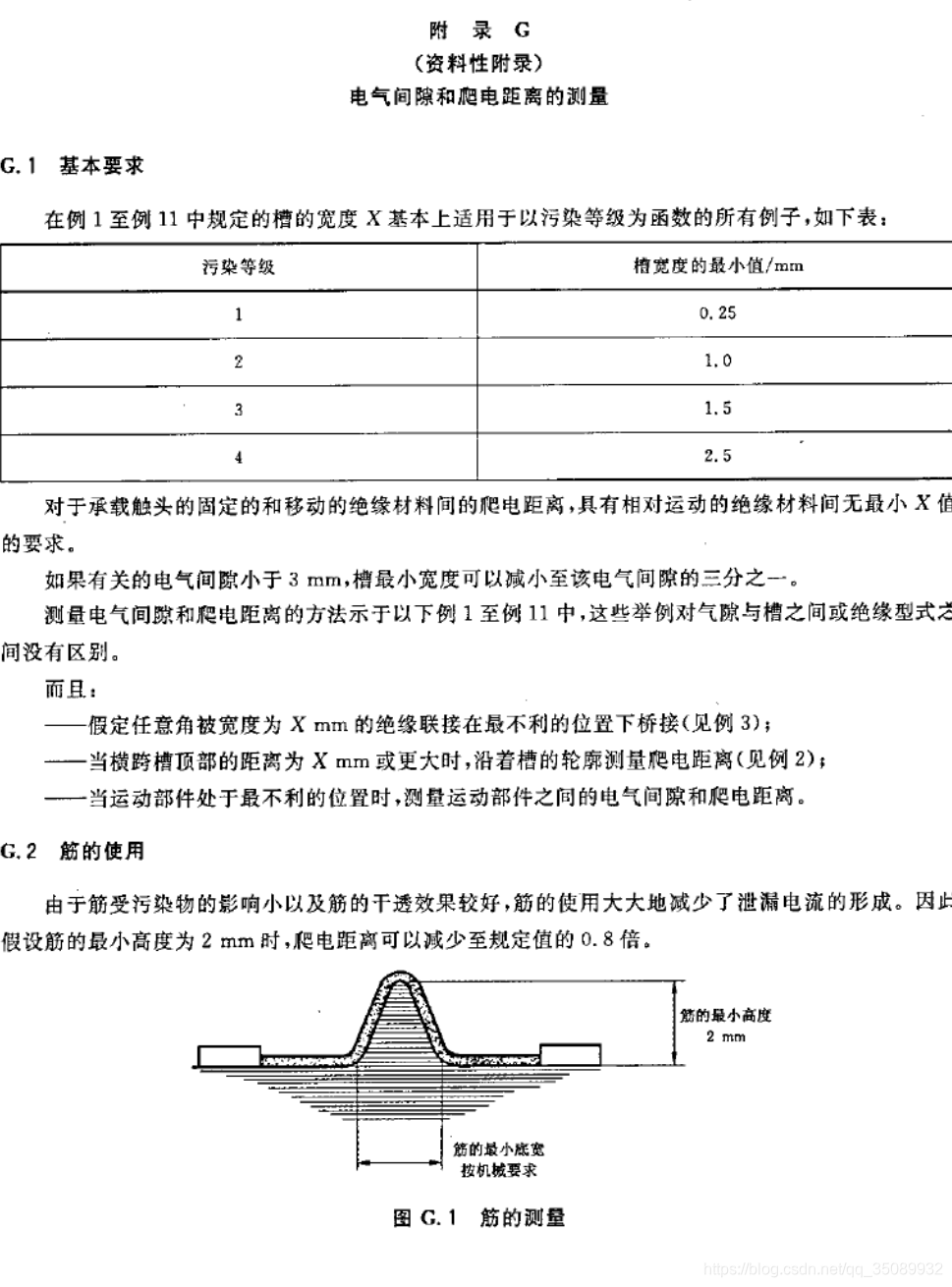

10.电气间隙、爬电距离、结构筋
