写在前面的话
首先,软件架构4+1视图(how问题)是软件架构设计的方法论,我们在撰写软件架构设计说明书时经常采用。
那什么(what问题)是架构呢?架构按照IEEE描述来说,架构描述了一个系统的基本组织结构,包含了组成系统的组件、组件之间的关系、组件与环境之间的关系,以及指导上述内容进行设计和演化的原则。
- 系统
组织起来完成一系列功能的组件集 - 组件
组件是一个系统模块化的某部分,从设计角度来理解组件其实就是一系列功能集的封装体。 - 环境
环境或上下文,指的是会地这个系统的开发、运行等造成影响的环境和设置,比如:政策法规、软硬件环境等,是一些软件系统之外的因素。
那什么(what问题)是架构设计呢?软件架构设计指的是:对一个软件系统进行的架构定义、文档编写、维护和改进、并验证实现的一系列过程。我们可以看出架构设计并不是画几张图、描述一下就行了,也并不是“ppt架构”。架构设计的产物就是一个系统的架构。
其次,我想问:为什么(why问题)要进行软件架构设计呢?(自己可以先想想),不做架构设计系统就不能运行吗?不是。做了架构设计,开发维护就变得很容易了吗?也不是。那架构设计应该就是促进业务发展?可能也不是。那不经问一句做架构设计图的是啥?
可能你会说以下几个原因:
(1)项目流程要求做架构设计
(2)为了高可用、高性能、高并发和可扩展
持第一个观点的人,我想说不能生搬硬套已经存在的架构,本来很简单的小系统,非要去匹配适应架构,起不到作用,还浪费时间和精力。
持第二种观点的人,我想说“三高”是架构设计带来的好处、并不是目的。总是喜欢一上来就是微服务、分布式、消息队列、缓存,可能会导致原本简单的系统复杂化。
那架构设计图啥呢?
并不是标准答案,但我认同这种说法:架构设计为了解决降低业务复杂度。
问:例如:业务是不是7*24小时服务?应该选用什么架构?
答:如果业务是7*24小时办理,应选择高可用、可扩展、容错能力强的架构,比如:微服务架构,用到负载均衡、数据库分片分区,或者数据库冷热分离、容错技术和自动化运维,这就是适合业务7*24小时的业务场景。
还比如说高峰期一秒钟有多少笔业务?每年的业务量有多大?未来两年业务增长很快吗?业务访问权限很严格吗?不通的回答就能确定选择不同的架构,优先保障需求满足的点,这才是架构设计的目的所在。
1、架构分类
架构没有统一标准,事实上业界对架构并没有统一的分类标准,我们也看过很多架构分类方式,总结起来大体有这样一些。
有按实现层次划分的、有按关注方向划分的,有按软工阶段划分的,有按视图类型划分的,有按技术实现风格划分的等等,这些分类有很多是交叉重叠的。
1.1 按实现层次划分
移动架构:在移动端这边的架构,从早期MVC架构形式到MVP,MVVM,MVC等等架构形式。虽然这些架构形式在不断变化,但是对于它的本质一直是没有变的,对于MVX系列的设计它的本质都是关注点分离,还有做高内聚,低耦合,基本都是围绕这个思路在演化架构的形式。
前端架构:不管是android、IOS,H5还是微信小程序统称大前端,它的架构形式有相似之处,一般来说会为前端专门做一个后端来公用,也就是它的支撑能力同时满足多端需要。
系统架构
应用架构:完整系统组成结构,比如说把这个系统分成几个部分,每个部分都干些什么事情,然后把每个功能进行细分,最后把整个系统功能分成逻辑功能模块,并且看起来是科学、合理 的,那这个组成起来就是业务上的系统架构。
技术架构:从技术方向上来看,主要是技术层面的东西来描述系统。比如说做一个单体应用架构还是一个分布式应用架构,亦或是一个微服务架构等等,还有包含分层模型、领域驱动模型(DDD),比如说做表现层、应用层、持久层,甚至加入缓存层、静态资源层等。包括每一层具体使用哪些技术框架,比如是spring、hibernate、springmvc,使用哪些成熟的类库,中间件等等。当然还要考虑到系统如何去部署,如何支持分布式,如何实现高可用、高稳定性、健壮性和高性能,包含能够灵活扩展、安全性等等一系列问题。这些问题全部都放在技术架构方案里面,这个也是我们未来做架构设计一个非常重要的方向。
平台架构:指在实现一个业务系统采用的基础平台,一般来说平台架构和业务是无关的,是可重用的部分,可以是第三方开源或商用的,也可以是公司自建的平台。例如做微服务可选的是spring boot + spring cloud这一套。
应用集成架构:指如何集成第三方或遗留系统,具体以怎样的形式去做,要有一套自己的调用机制,比如通讯方式等等。
数据库架构:库表、还有表之间的关系,库该如何拆分,要不要集群,几主几从等。
存储架构:数据介质选择,存在哪个地方,灾备机制
网络架构:网络设备、广域网如何接入等
1.2 按关注方向划分
业务架构:指支撑业务的技术架构,要从业务和商业的角度看。
应用架构
技术架构
开发架构:从具体的实现角度来看,比如选用什么样的框架,代码规范等
数据库架构
存储架构
安全架构:基础设施安全,防火墙,应用系统安全,数据安全,防重放机制,传输安全
部署架构:应用开发完之后发布到哪几台机器上,比如这台放应用,那台放数据库等等
开放架构:OpenAPI架构,比如百度、京东、天猫的开放接口
1.3 按软工阶段划分
解决方案架构:在项目立项初期跟客户进行浅层次交流的时候,我们可能根据用户关注的问题输出一些解决方案,主要是一些概要性的架构设计,或者是根据用户关注的技术点做的一些设计。
业务架构
系统架构
概念架构:是指组件及其之间的交互,那么这些构成的就是概念架构,通常不涉及接口细节。
细化架构:就是对概念架构进行细化,细化到具体的模块、功能和接口,甚至是具体的实现类上,那么一层一层的把概念架构落地。
平台架构
开发架构
部署架构
运维架构:实际上是从运维的角度来看,我不仅仅知道你要部署到多少台机器上,还要对这些东西进行监控、管理,比如重启、替换和数据迁移等工作。
1.4 按视图类型划分(4+1视图模型)
逻辑架构:对整个系统进行每一级的划分,然后划分子系统、模块和组件,以及定义接口相互之间的关系。
数据架构:与数据库架构略微有一点不同,它关注数据的存储、分布、访问以及数据本身的安全等等,包括未来数据怎样备份、扩容。
开发架构
运行架构:考虑系统在运行期间的一些质量属性,比如说性能怎么样,可伸缩性怎么样,持续可用、易用性,运行起来的线程数,对资源的消耗,包括并发、同步和通讯问题。
物理架构
1.5 按技术实现风格划分
分布式架构:通过业务分散,远程调用的一种形式
分层架构:现在纯粹分层已经很少用了,但是我们在某一个功能块里面还是会用到,比如说分表现层、数据层
事件驱动架构:纯粹的事件驱动也比较少见,可能会在复杂的架构中有一部分看到事件驱动这种方式。
微内核架构
微服务架构:把功能包装成一个一个微服务,当然这个需要对功能进行合理的划分,这个拆分要合理,每个服务相对独立,向外去提供功能。
SOA架构
响应式架构
2、软件架构的4+1视图模型发展过程
1.首次提出

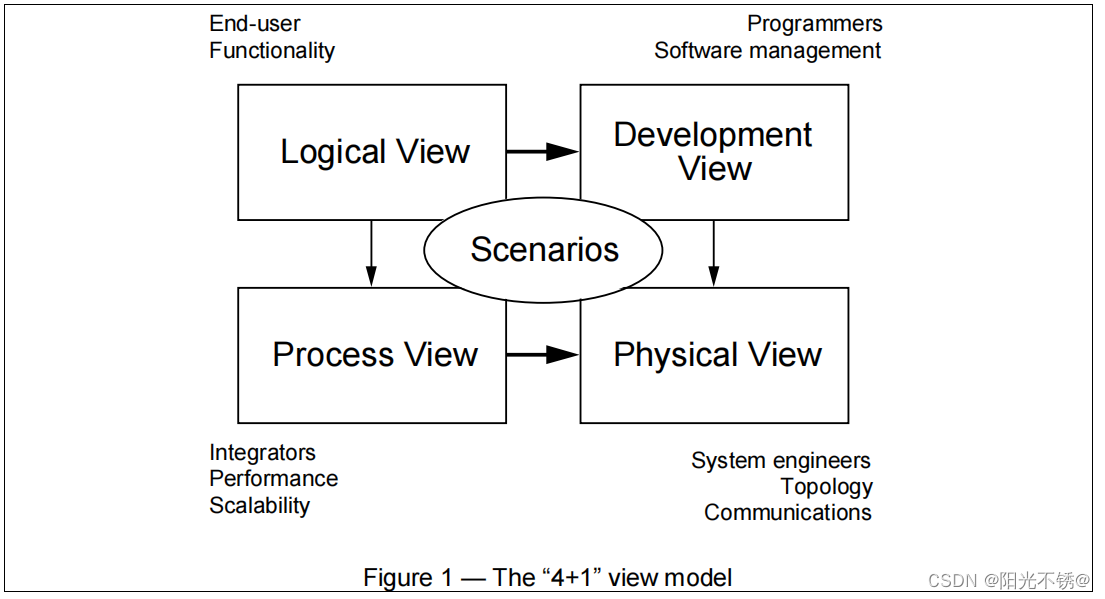

1995年11月 Philippe Kruchten发表于《IEEE Software》的论文《The 4+1 View Model of Architecture》首次提出如图所示的4+1视图,分别为:逻辑视图、开发视图、过程视图、物理视图和场景视图。

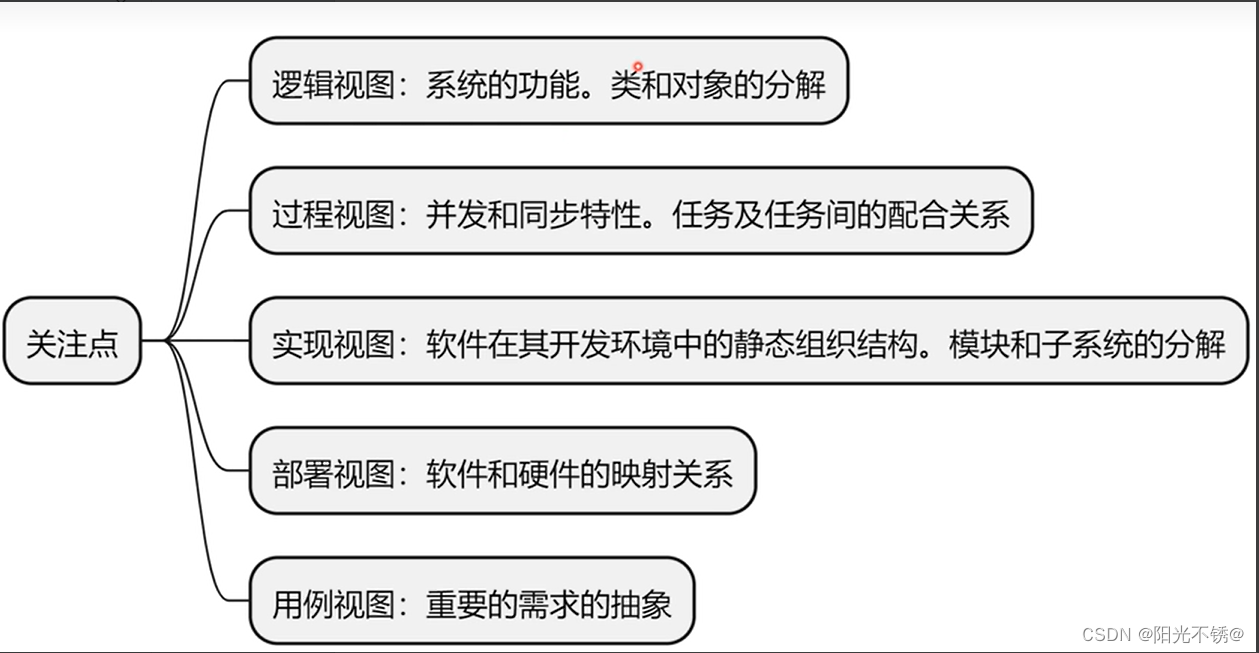

其中,
(1)逻辑视图的利益相关人是最终用户,关注点是系统的功能,系统应该向用户提供什么服务。(使用:可使用类图来描述)
(2)开发视图(实现视图)的利益相关人是开发人员和项目经理,关注点是组织,可复用性,可移植性,产品线。对于非常小的系统,逻辑视图和开发视图可能几乎是一样的,那就没必要分开来描述。(使用:可使用组件图来描述)
(3)过程视图(流程视图)的利益相关人是系统设计人员和集成人员,关注点是一些非功能需求,例如:性能,可用性,软件容错,完整性。从逻辑视图可以分析出有哪些进程,可以用文字进行描述,可不用画出图形。如果只有一个处理器而且只有一个进程或者程序时,可以省略过程视图(使用:文字描述、序列图、活动图、状态图等方式来进行展示)。
(4)物理视图(部署视图)的利益相关人是系统设计人员,关注点是可扩展性、性能,可用性。它是建立软件和硬件的映射关系,考虑系统的非功能需求。(使用:可使用部署图进行展示)
注:可以看到过程视图和物理视图关注点是有点相似的,都是关注系统的非功能需求,比如性能、可用性等,但是他们考虑的方法和角度是完全不一样的,过程视图考虑的是对系统的进程进行分解,要设计哪些进程,哪些对象要放在哪些进程来运行,通过这样的方式来提高系统的性能和可用性的问题。而物理视图考虑的是把哪些软件部署在哪些硬件上,来解决系统的性能和可用性问题。
(5)场景视图的利益相关人是最终用户、开发人员,关注点是可理解性。场景是最重要的需求的抽象。(使用:可使用用例图描述)

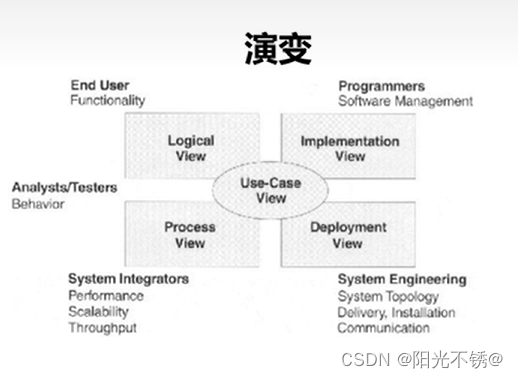

2.演变
演变后,只是更详细和具体了,逻辑视图和过程视图没有变、开发视图变为实现视图,物理视图变为部署视图,场景视图变为用例视图。
3.视图之间的关联

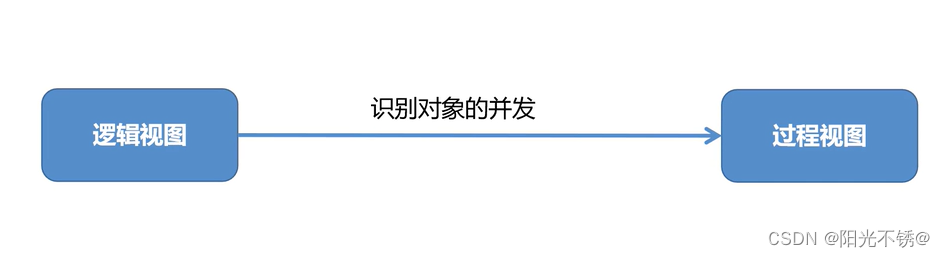

3.1从逻辑视图到过程视图
逻辑视图关系系统的功能,具体就是识别对象与对象的关系,从逻辑视图到过程视图,就是识别对象的并发。

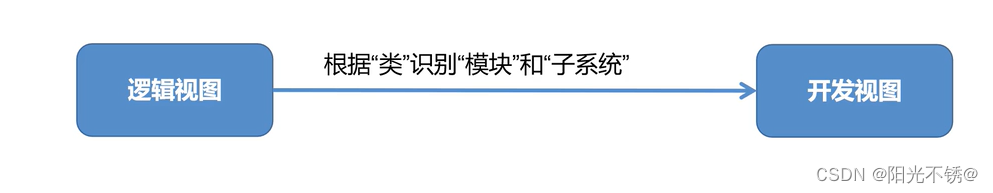

3.2从逻辑视图到开发视图
逻辑视图本身识别出了系统的对象和类,开发视图就是在逻辑视图的基础上,通过类来识别系统模块和子系统,以及模块和子系统之间的关系,从而形成开发视图。

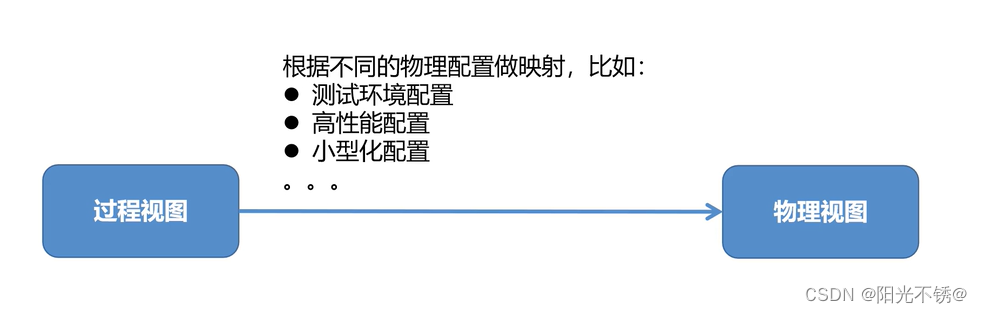

3.3从过程视图到物理视图
4.裁剪模型
不是所有的软件架构都需要完整的4+1视图,架构描述时可以将没什么用的视图省略掉,例如:如果只有一个处理器而且只有一个进程或者程序时,可以省略过程视图。对于非常小的系统,逻辑视图和开发视图可能几乎是一样的,那就没必要分开来描述。
但是场景视图在任何情况下都是有用的。
5.总结
视图 | 逻辑 | 过程 | 开发 | 物理 | 场景 |
---|---|---|---|---|---|
组件 | 类 | 任务 | 模块, 子系统 | 节点 | 步骤, 脚本 |
连接器 | 关联, 继承, 包含 | Rendez-vous, 消息, 广播, RPC,等等 | 编译依赖, "with" 子句, "include" | 通信介质, 局域网,广域网, 总线,等等 | |
容器 | 类的类别 | 进程 | 子系统(库) | 物理子系统 | Web |
利益相关人 | 最终用户 | 系统设计人员, 集成人员 | 开发人员, 项目经理 | 系统设计人员 | 最终用户 开发人员 |
关注点 | 功能 | 性能, 可用性, 软件容错, 完整性 | 组织, 可复用性, 可移植性, 产品线 | 可扩展性 性能, 可用性 | 可理解性 |
工具支持 | Rose | UNAS/SALE DADS | Apex, SoDA | UNAS, Openview DADS | Rose |
3、架构设计文档目录参考
1.文档简介
1.1文档目的
1.2阅读指南
2.逻辑架构视图
2.1架构设计
2.2接口设计
2.3用例视图
2.4业务数据流图
2.5重要流程序列图
3.运行架构视图
4.物理架构视图
4.1运行环境
4.1.1硬件环境
4.1.2软件环境
4.2系统部署图
5.数据架构视图
5.1持久化机制的选择
5.2 数据库表设计
6.开发架构视图
6.1模块划分
6.2 工程划分
6.3APP工程
6.3.1开发环境
6.3.2目录结构
6.3.3 第三方库
6.4api工程(同上)
完
