LTE(4G) - NR(5G) 测量配置 Measurement configuration

描述

在看这篇之前首先，看这篇，RRC配置，在这基础上写的

LTE(4G) - NR(5G) RRC连接重配置(RRC Connection Reconfiguration)_达帮主的博客-CSDN博客RRC连接重配置主要的作用就是，修改RRC连接。我们知道当UE第一次接入网络的时候就要进行RRC连接，建立的原因是为了建立SRB1等承载。 如果UE需要传IP包那就需要建立DRB或者SRB2承载他们如何来建立呢？就是通过RRC连接重配置进行建立https://liwangjiang.blog.csdn.net/article/details/123564598

这个测量配置其实在(RRC连接重配置(RRC Connection Reconfiguration))里面写了，Log中也可以看到配置信息

UE收到测量配置之后UE会执行，去做测量，测量完成之后会上报。

测量报告是UE测量之后，报告给基站，将测量报告放在RRC connection Reconfiguration Complete中，携带上去，当基站收到UE携带上来的报告时，由基站来进行判决是否进行小区切换，如果需要进行切换，基站会选择最好的小区给UE进行切换，只需要看其他流程了。

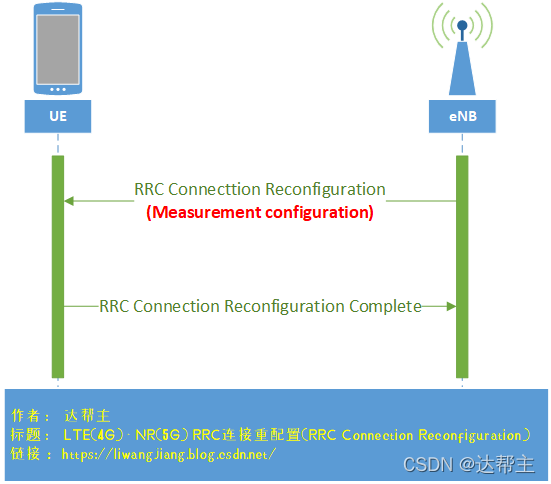

流程图

Log

UE收到测量配置之后UE会执行，去做测量，测量完成之后会上报以下报告

MeasurementReport
Type: DCCH_UL
Direction: Uplink
Computer Timestamp 14:44:22.423
Earfcn\Pci: 37441 - 43
UL-DCCH-Message
	message
		c1
			measurementReport
				criticalExtensions
					c1
						measurementReport - r8
							measResult
								measId: 1
								measResultServCell       //服务小区的测量
									rsrpResult: 45
									rsrqResutl: 30
								measResultNeighCells    //测量邻区
									measResultListEUTRA
										physCellId: 45 //测量那个邻区
										measResult     //邻区测量的信息
											rsrpResult: 54
											rsrqResutl: 24

Log中的关键子描述

关键字	描述
MeasObject	UE需测量的对象，比如：EUTRAN,GERAN,UTRAN小区信息
ReportConfig	报告配置，报告的时候上报的一些事件 Measurement reporting criteria UE发送测量报告的触发标，例如：周期性报告或事件触发的报告 Trigger quantity UE应测量的测量值（RSRP或RSRQ）
MeasId	将测量对象映射到报告配置
