南京邮电大学电工电子基础B实验二（电气参数测量和伏安特性）

0 实验项目

1、基本电器参数的测量及实验数据的处理、电器制图基本知识
2、非线性电阻伏安特性

0 相关简介

电气参数测量和伏安特性分析是电子与电气工程领域不可或缺的技术，它们为电路的设计、测试和故障诊断提供了基础支持。通过精确的测量和分析，工程师能够确保电气系统的性能满足预期标准，同时优化能耗和效率。下面将探讨电气参数的测量方法和伏安特性的重要性及其应用。

0.1 电气参数的测量方法

1. 电压测量

   • 使用电压表是最直接的电压测量方法。电压表应并联在电路中，以测量两点之间的电势差。
   • 高压测量时可能需要使用分压器或专用高压探针，以确保安全和测量准确性。

2. 电流测量

   • 电流的测量通常使用电流表或钳形表。电流表应串联在电路中以测量通过某一点的电流。
   • 多用电表中通常包含有电流测量功能，而钳形表可用于不断开电路的情况下测量电流。

3. 电阻测量

   • 使用欧姆表是测量电阻的常用方法。欧姆表通过施加一个已知电流并测量产生的电压来计算出电阻值。
   • 在测量前需要确保电路断电，以避免其他电路元件的影响。

4. 功率测量

   • 功率可以通过专用的功率计直接测量，或者通过测量电压和电流后使用公式P=VI计算得出。
   • 对于交流电路，还需要考虑到功率因数，可能需要使用更复杂的测量工具如功率分析仪。

0.2 伏安特性的重要性及应用

1. 定义与重要性

   • 伏安特性描述了一个设备（如电阻、二极管、晶体管等）两端电压与其通过的电流之间的关系。
   • 这一特性对于理解设备的电气行为至关重要，尤其是在设计电路和选择合适的组件时。

2. 测量方法

   • 通过改变设备两端的电压并测量相应的电流，可以绘制出伏安特性曲线。
   • 在实验室中，可以使用源表单元来精确控制电压并测量电流，从而绘制出准确的伏安曲线。

3. 应用场景

   • 在半导体器件如二极管、晶体管的特性分析中，伏安特性曲线是必不可少的。它帮助工程师了解器件的正向和反向特性，以及在不同工作条件下的表现。
   • 在电源设计中，了解负载的伏安特性有助于设计更稳定高效的供电系统。

0.3 总结

电气参数的精确测量对于确保电子和电气系统的正确运行至关重要。通过掌握正确的测量技术，工程师可以快速准确地获得必要的数据，以便进行系统的设计和优化。同时，了解和分析设备的伏安特性是选择合适电子组件并确保其在特定应用中正确运作的关键。这些知识不仅对电子和电气工程师的基础培训至关重要，也是高级工程应用和故障诊断中不可或缺的一部分。

1 实验目的

2 主要仪器设备及软件

硬件：电源、电容、电感、电阻、万用表。
软件：Multisim14.0

3 实验原理（或设计过程）

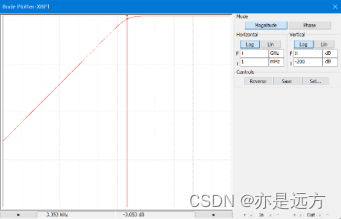

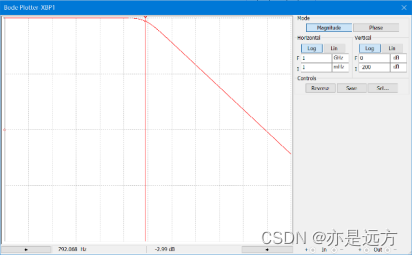

当为-3db时，对应的点为半功率输出点。

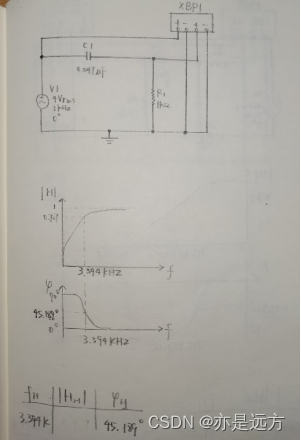

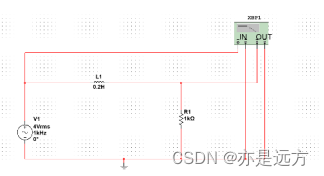

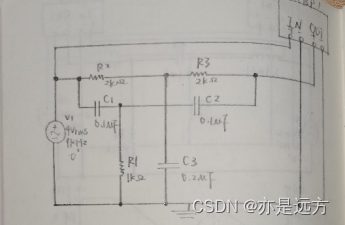

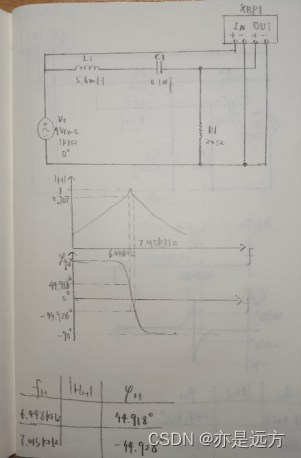

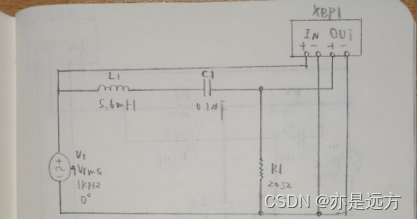

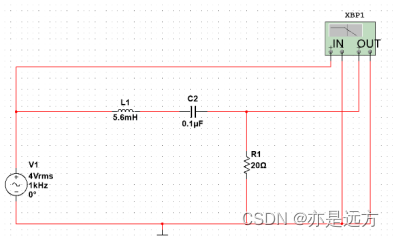

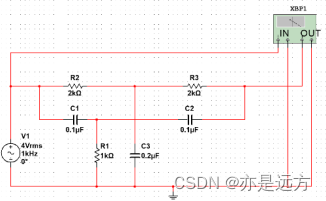

4 实验电路图

5 实验数据分析和实验结果

6 实验小结

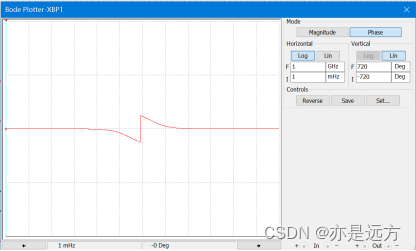

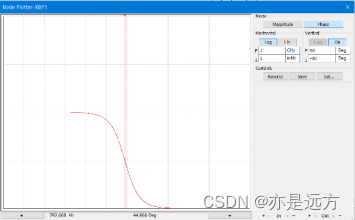

学会了相关电路图的画法与连接方法，学习了波特图。

7 附录

8 Word版实验报告资源链接

Word版本实验报告
