一、组合逻辑电路

（1）实验目的

5、使用ISE软件完成组合逻辑设计的输入并仿真
6、掌握Testbech中组合逻辑测试文件的写法
7、下载并测试实现的逻辑功能

（2）实验原理或设计过程

①4选1数据选择器

  • RTL代码
module m4_1(in0,in1,in2,in3,S,F);

	input in0,in1,in2,in3;
	input [1:0]S;				//定义输入

	output reg F;				//定义输出，F定义为reg型

	always @*					//敏感词使用*
	begin
		case(S)					//case语句实现选择输出
			2'b00:F<=in0;
			2'b01:F<=in1;
			2'b10:F<=in2;
			2'b11:F<=in3;		//实现输入S=00、01、10、11时，输出										in0,in1,in2,in3
		endcase
  end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module m4_1_tb;


	reg in0,in1,in2,in3;
	reg [1:0] S;

	wire F;

	m4_1 uut (
		.in0(in0),
		.in1(in1),
		.in2(in2),
		.in3(in3),
		.S(S),
		.F(F)
	);						//例化模块

	initial begin
		in0=0;
		in1=0;
		in2=0;
		in3=0;
		S = 0;			//初始化输入

		#100;

		fork				//fork-join实现并行输入
			repeat(5) #400 S=S+1;		//每400ns S+1
			repeat(100)	#20 in0=~in0;
			repeat(50)	#40 in1=~in1;
			repeat(25)	#80 in2=~in2;
			repeat(10)	#200 in3=~in3;	//输入in0,in1,in2,in3信号为不												同的脉冲信号，方便选择后观察
		join
	end
endmodule

②3-8译码器

  • RTL代码
module d3_8(D,Y);

	input [2:0]D;						//定义三位输入

	output reg[7:0]Y;					//定义八位输出

	always@(D)							//使用always块，敏感词选用D
	begin
		case(D)							//case语句实现3-8过程
			3'b000:Y=8'b1111_1110;
			3'b001:Y=8'b1111_1101;
			3'b010:Y=8'b1111_1011;
			3'b011:Y=8'b1111_0111;
			3'b100:Y=8'b1110_1111;
			3'b101:Y=8'b1101_1111;
			3'b110:Y=8'b1011_1111;
			3'b111:Y=8'b0111_1111;	//输入和输出一一选择对应
		endcase
	end
endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module d3_8_tb;

	reg [2:0] D;

	wire [7:0] Y;

	d3_8 uut (
		.D(D),
		.Y(Y)
	);

	initial begin
		D = 0;
		#100;				//进行输入端口初始化

		repeat(10)		//重复十次
		begin
			D=3'b000;
			#20;
			D=3'b001;
			#20;
			D=3'b010;
			#20;
			D=3'b011;
			#20;
			D=3'b100;
			#20;
			D=3'b101;
			#20;
			D=3'b110;
			#20;
			D=3'b111;
			#20;			//依次使D等于0-7，观察输出
		end
	end
endmodule

③8-3优先编码器

  • RTL代码
module en8_3(en,I,Y,Yx,Yn);

	input en;
	input [7:0]I;

	output reg[2:0]Y;
	output reg Yx,Yn;

	always@(I)
	begin
		if(!en)
		begin
			Y=3'b111;
			Yx=1;
			Yn=1;
		end
		else
			begin
				if(I==8'b1111_1111)
				begin
					Y=3'b111;
					Yx=1;
					Yn=0;
				end
				else
					begin
						Yx=0;
						Yn=1;
						if(I[7]==0)
							Y=3'b000;
						else if(I[6]==0)
							Y=3'b001;
						else if(I[5]==0)
							Y=3'b010;
						else if(I[4]==0)
							Y=3'b011;
						else if(I[3]==0)
							Y=3'b100;
						else if(I[2]==0)
							Y=3'b101;
						else if(I[1]==0)
							Y=3'b110;
						else if(I[0]==0)
							Y=3'b111;

					end
			end
	end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module en8_3_tb;

	reg en;
	reg [7:0] I;

	wire [2:0] Y;
	wire Yx;
	wire Yn;

	en8_3 uut (
		.en(en),
		.I(I),
		.Y(Y),
		.Yx(Yx),
		.Yn(Yn)
	);

	initial begin
		en = 0;
		I = 0;

		#100;

		en=1;
		repeat(20)
			begin
			I=8'b1111_1111;
			#20;
			I=8'b0111_1111;
			#20;
			I=8'b1011_1111;
			#20;
			I=8'b1101_1111;
			#20;
			I=8'b1110_1111;
			#20;
			I=8'b1111_0111;
			#20;
			I=8'b1111_1011;
			#20;
			I=8'b1111_1101;
			#20;
			I=8'b1111_1110;
			#20;
		end

	end

endmodule

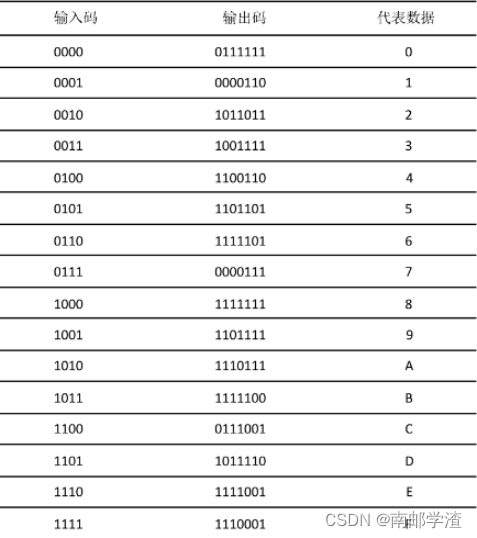

④十六进制七段LED显示译码器

在这里插入图片描述

  • RTL代码
module led7(D,Y,en);

	input [3:0]D;
	input en;

	output reg[6:0]Y;

	always@(D)
	begin
		if(!en)
			Y=7'b000_0000;
		else
			case(D)
				4'b0000:Y=7'b011_1111;
				4'b0001:Y=7'b000_0110;
				4'b0010:Y=7'b101_1011;
				4'b0011:Y=7'b100_1111;
				4'b0100:Y=7'b110_0110;
				4'b0101:Y=7'b110_1101;
				4'b0110:Y=7'b111_1101;
				4'b0111:Y=7'b000_0111;
				4'b1000:Y=7'b111_1111;
				4'b1001:Y=7'b110_1111;
				4'b1010:Y=7'b111_0111;
				4'b1011:Y=7'b111_1100;
				4'b1100:Y=7'b011_1001;
				4'b1101:Y=7'b101_1110;
				4'b1110:Y=7'b111_1001;
				4'b1111:Y=7'b111_0001;
			endcase
	end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module led7_tb;

	reg [3:0] D;
	reg en;

	wire [6:0] Y;

	led7 uut (
		.D(D),
		.Y(Y),
		.en(en)
	);

	initial begin
		D = 0;
		en = 0;

		#100;

		en=1;

		repeat(10)
		begin
			D=4'b0000;
			#20;
			D=4'b0001;
			#20;
			D=4'b0010;
			#20;
			D=4'b0011;
			#20;
			D=4'b0100;
			#20;
			D=4'b0101;
			#20;
			D=4'b0110;
			#20;
			D=4'b0111;
			#20;
			D=4'b1000;
			#20;
			D=4'b1001;
			#20;
			D=4'b1010;
			#20;
			D=4'b1011;
			#20;
			D=4'b1100;
			#20;
			D=4'b1101;
			#20;
			D=4'b1110;
			#20;
			D=4'b1111;
			#20;
		end
	end
endmodule

（3）实验数据分析和实验结果

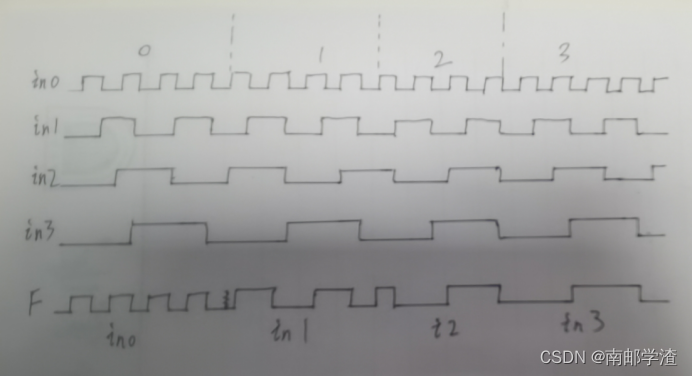

1、四选一数据选择器波形图：
在这里插入图片描述

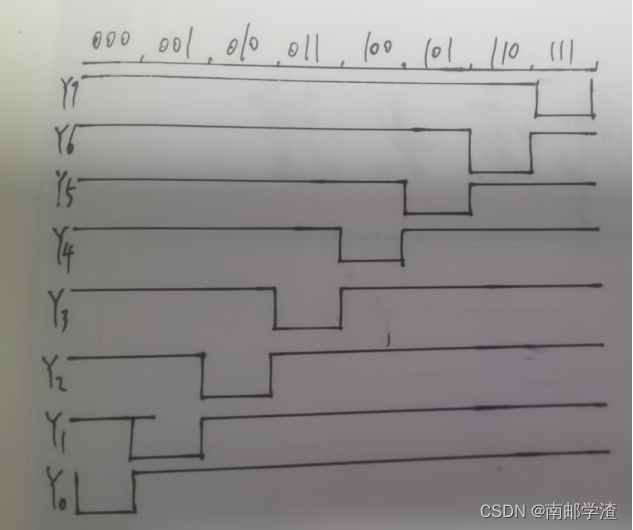

2、3-8译码器波形图：
在这里插入图片描述

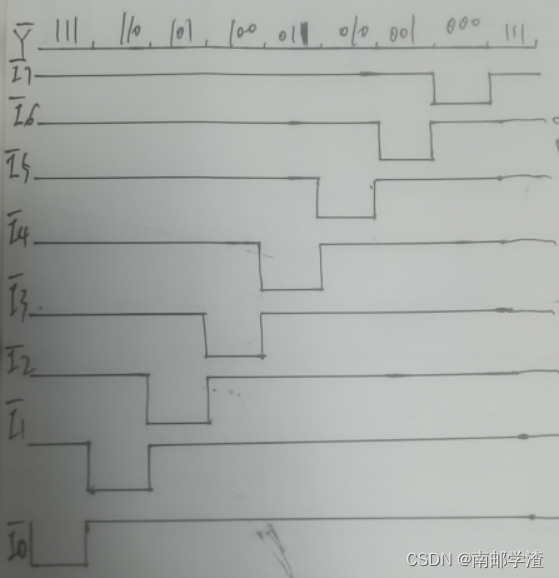

3、8-3优先编码器波形图：
在这里插入图片描述

（4）仿真波形图

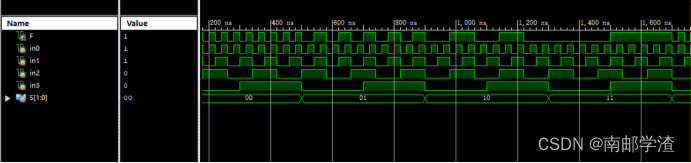

1、四选一数据选择器仿真图：
在这里插入图片描述
2、3-8译码器仿真图：
在这里插入图片描述
3、8-3优先编码器仿真图：
在这里插入图片描述

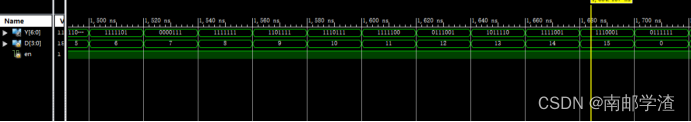

4、十六进制7段led显示译码器：
在这里插入图片描述

二、时序逻辑电路

（1）实验目的

1、使用ISE软件完成时序逻辑电路的设计输入并仿真
2、掌握tb中时序逻辑测试文件的写法
3、下载并测试实现的逻辑电路

（2）实验原理或设计过程

①74161计数器

  • RTL代码
module and74161(CR,ld,P,T,clk,Q,rst,A,B,C,D);

	input CR,ld,P,T,rst;
	input clk;
	input A,B,C,D;

	output reg[3:0]Q;

	always @(posedge clk,negedge rst)
	begin
		if(rst==0)
			Q<=4'b0;
		else if(CR==0)
			Q<=4'b0;
		else if(CR&ld==0)
			Q<={A,B,C,D};
		else if(CR&ld&P&T)
			Q<=Q+1;
		else if(CR&ld&P==0)
			Q<=Q;
		else if(CR&ld&T==0)
			Q<=Q;
	end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module and74161_tb;

	reg CR;
	reg ld;
	reg P;
	reg T;
	reg clk;
	reg A,B,C,D;
	reg rst;

	wire [3:0] Q;

	and74161 uut (
		.CR(CR),
		.ld(ld),
		.P(P),
		.T(T),
		.clk(clk),
		.Q(Q),
		.A(A),
		.B(B),
		.C(C),
		.D(D),
		.rst(rst)
	);

	initial begin
		CR = 0;
		ld = 0;
		P = 0;
		T = 0;
		clk = 0;
		A=0;
		B=0;
		C=0;
		D=0;
		rst=0;

		#100;
		A=0; B=1;C=0;D=1;
		rst=1;
		CR=1;ld=0;#50;			//ABCD

		rst=1;
		CR=0;ld=1;P=1;T=1;
		#20;			//清0

		rst=1;
		CR=1;ld=0;P=0;T=0;
		#20;			//清0

		rst=1;
		CR=1;ld=1;P=0;T=1;
		#20;

		rst=1;
		CR=1;ld=1;P=1;T=0;
		#20;

		rst=1;
		CR=1;ld=1;P=1;T=1;
		#2000;

	end
      always #7 clk=~clk;
endmodule

②D触发器（异步复位与同步时能、异步置位与异步复位）

  • RTL代码
module dff(D,EN,CLK,sd,rd,Q,QN);

	input D,EN,CLK,sd,rd;

	output reg Q;
	output reg QN;

	always @(posedge CLK)
	begin
		if(EN&sd==0)
		begin
			Q<=1;QN<=0;
		end
		else if(EN&sd==1&rd==0)
		begin
			Q<=0;QN<=1;
		end
		else if(EN&sd==1&rd==1)
		begin
			Q<=D;QN<=~D;
		end
		else
		begin
			Q<=Q;QN<=QN;
		end

	end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module dff_tb;

	reg D;
	reg EN;
	reg CLK;
	reg sd;
	reg rd;

	wire Q;
	wire QN;

	dff uut (
		.D(D),
		.EN(EN),
		.CLK(CLK),
		.sd(sd),
		.rd(rd),
		.Q(Q),
		.QN(QN)
	);

	initial begin
		D = 0;
		EN = 0;
		CLK = 0;
		sd = 0;
		rd = 0;
		#100;

		EN=1;
	end
	initial
		fork
			forever	#100 rd=rd+1;

			forever	#200 sd=sd+1;

			forever #20 D=D+1;
		join

	always #10 CLK=~CLK;			//输入时钟

endmodule

③模M计数器（实现模5计数器，五个状态为3,4,5,6,7）

  • RTL代码
module counter5(en,clk,cnt,co,rst_n);

	input en;
	input clk;
	input rst_n;

	output reg [3:0]cnt;
	output co;

	always @(posedge clk,negedge rst_n)
	begin
		if(!rst_n)
			cnt<=4'b0011;
		else if(en&cnt==4'b0111)
			cnt<=4'b0011;
		else if(en)
				cnt<=cnt+1'b1;
		else
			cnt<=cnt;
	end

	assign co=cnt[0]&cnt[1]&cnt[2];

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module counter5_tb;

	reg en;
	reg clk;
	reg rst_n;

	wire [3:0] cnt;
	wire co;

	counter5 uut (
		.en(en),
		.clk(clk),
		.cnt(cnt),
		.co(co),
		.rst_n(rst_n)
	);

	initial begin
		en = 0;
		clk = 0;
		rst_n = 0;

		#100;

		en=1;
		rst_n=1;
	end
	always #7 clk=~clk;

endmodule

④移位寄存器74194

  • RTL代码
module reg74194(cr,clk,sr,sl,M,Q,D);

	input cr,clk,sr,sl;
	input [3:0]D;
	input [1:0]M;

	output reg[3:0]Q;

	always @(posedge clk)
	begin
		if(!cr)
			Q<=4'b0000;
		else if(cr&M==2'b11)
			Q<=D;
		else if(cr&M==2'b01)
			begin
				Q[2:0]<=Q[3:1];
				Q[3]<=sr;
			end
		else if(cr&M==2'b10)
			begin
				Q[3:1]<=Q[2:0];
				Q[0]<=sl;
			end
		else
			Q<=Q;
	end

endmodule
  • 仿真测试模块代码
`timescale 1ns / 1ps
module reg74194_tb;

	reg cr;
	reg clk;
	reg sr;
	reg sl;
	reg [1:0] M;
	reg [3:0] D;

	wire [3:0] Q;

	reg74194 uut (
		.cr(cr),
		.clk(clk),
		.sr(sr),
		.sl(sl),
		.M(M),
		.Q(Q),
		.D(D)
	);

	initial begin
		cr = 0;
		clk = 0;
		sr = 0;
		sl = 0;
		M = 0;
		D = 0;

		#100;

		cr=1;M=2'b11;
		D=4'b1011;
		#50;

		cr=1;M=2'b01;sr=1'b1;
		#50;

		cr=1;M=2'b01;sr=1'b0;
		#50;

		cr=1;M=2'b10;sl=1'b1;
		#50;

		cr=1;M=2'b10;sl=1'b0;
		#50;

		cr=1;M=2'b00;
		#50;

	end
      always #7 clk=~clk;
endmodule

（3）实验数据分析和实验结果

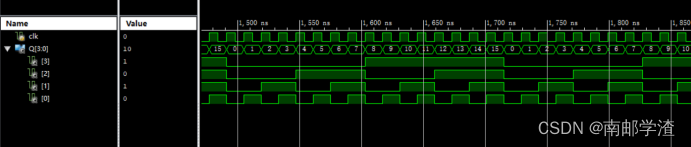

1、74161仿真波形图：
在这里插入图片描述

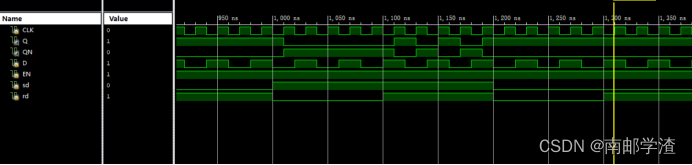

2、D触发器（异步复位与同步使能、异步置位与异步复位）
在这里插入图片描述

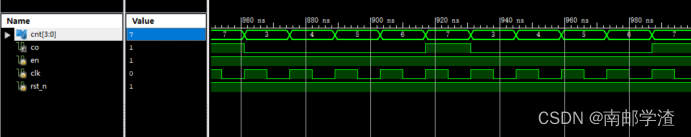

3、模M计数器（实现模5计数器，五个状态为3,4,5,6,7）
在这里插入图片描述

4、移位寄存器74194
左移：
在这里插入图片描述

右移：
在这里插入图片描述
