2017年全国大学生数学建模竞赛A题CT系统参数标定及成像（含word论文和源代码资源）

一、部分题目

2017年高教社杯全国大学生数学建模竞赛题目

A题 CT系统参数标定及成像

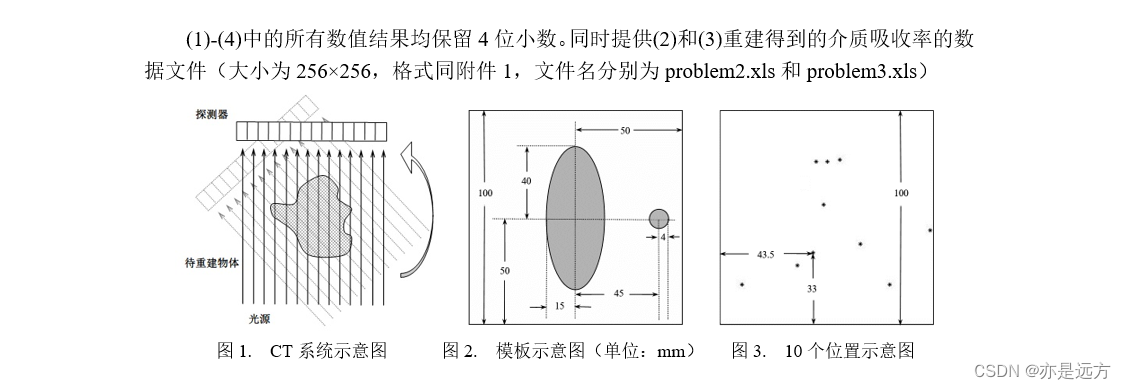

CT(Computed Tomography)可以在不破坏样品的情况下，利用样品对射线能量的吸收特性对生物组织和工程材料的样品进行断层成像，由此获取样品内部的结构信息。一种典型的二维CT系统如图1所示，平行入射的X射线垂直于探测器平面，每个探测器单元看成一个接收点，且等距排列。X射线的发射器和探测器相对位置固定不变，整个发射-接收系统绕某固定的旋转中心逆时针旋转180次。对每一个X射线方向，在具有512个等距单元的探测器上测量经位置固定不动的二维待检测介质吸收衰减后的射线能量，并经过增益等处理后得到180组接收信息。

CT系统安装时往往存在误差，从而影响成像质量，因此需要对安装好的CT系统进行参数标定，即借助于已知结构的样品（称为模板）标定CT系统的参数，并据此对未知结构的样品进行成像。

请建立数学模型解决以下问题

问题1 在正方形托盘上放置两个均匀固体介质组成的标定模板，模板的几何信息如图2所示，相应的数据文件见附件1，其中每一点的数值反映了该点的吸收强度，这里称为“吸收率”。对应于该模板的接收信息见附件2。请根据这一模板及其接收信息，确定CT系统旋转中心在正方形托盘中的位置、探测器单元之间的距离以及该CT系统使用的X射线的180个方向。

问题2 附件3是利用上述CT系统得到的某未知介质的接收信息。利用(1)中得到的标定参数，确定该未知介质在正方形托盘中的位置、几何形状和吸收率等信息。另外，请具体给出图3所给的10个位置处的吸收率，相应的数据文件见附件4。

问题3 附件5是利用上述CT系统得到的另一个未知介质的接收信息。利用(1)中得到的标定参数，给出该未知介质的相关信息。另外，请具体给出图3所给的10个位置处的吸收率。

问题4 分析(1)中参数标定的精度和稳定性。在此基础上自行设计新模板、建立对应的标定模型，以改进标定精度和稳定性，并说明理由。

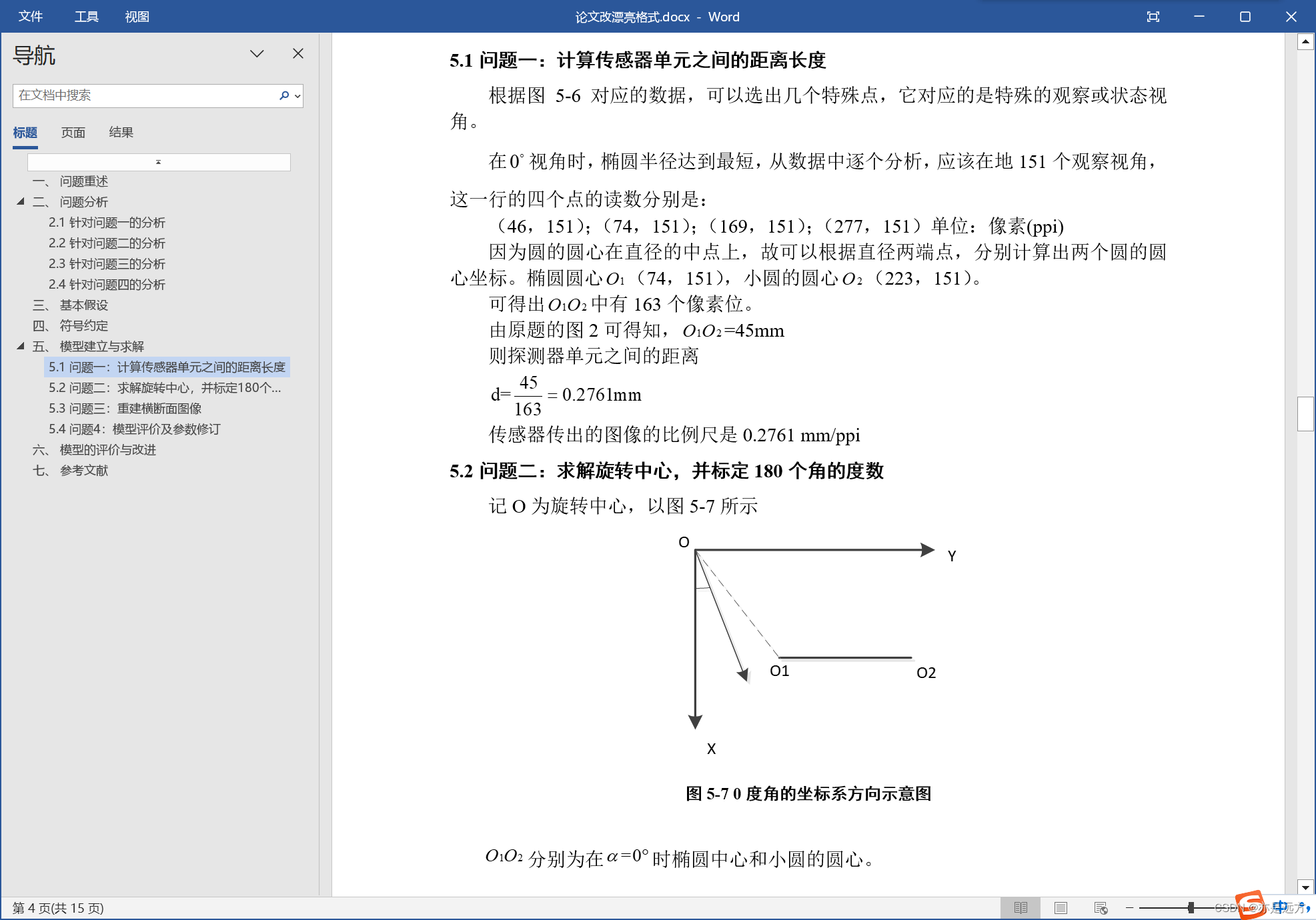

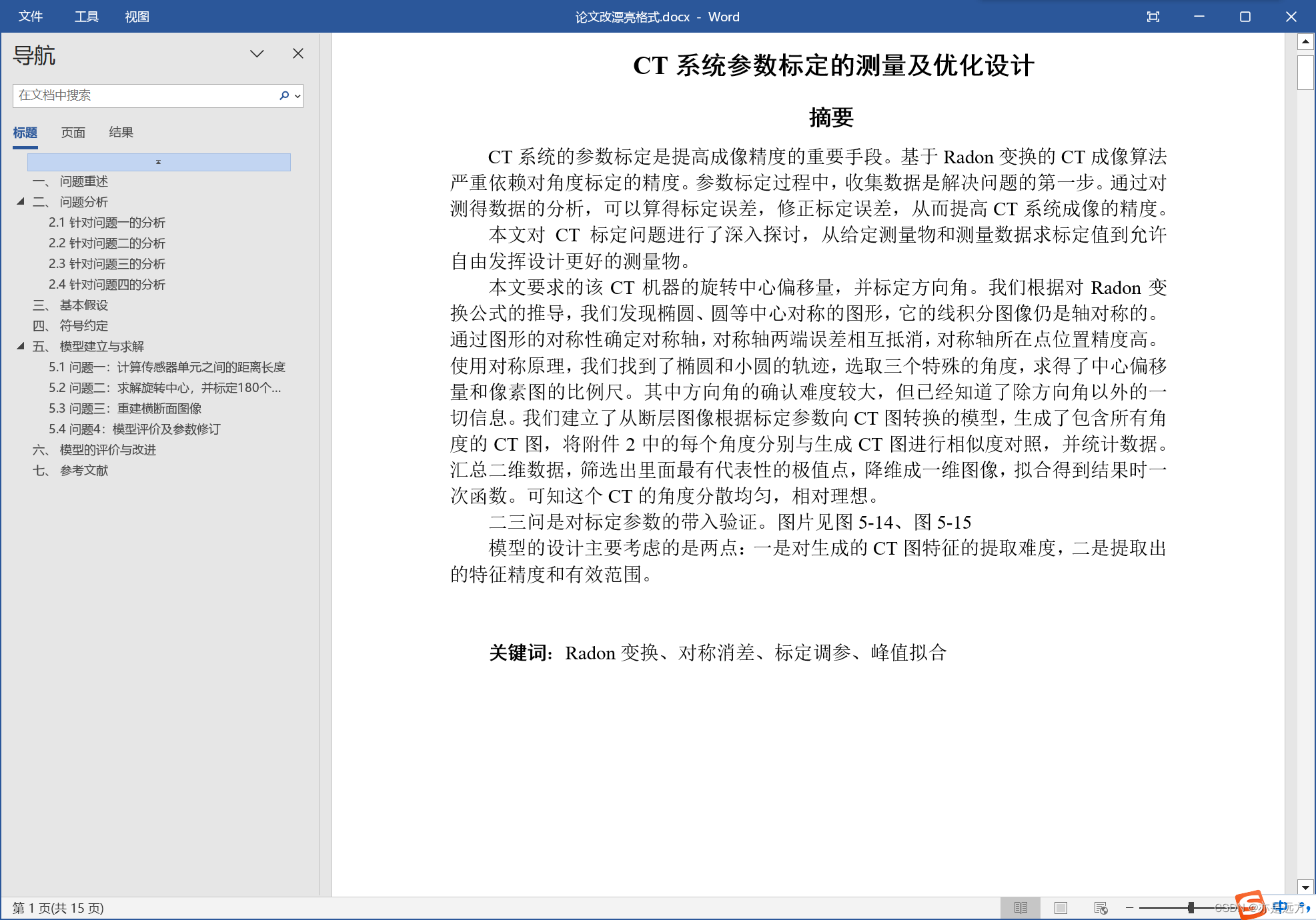

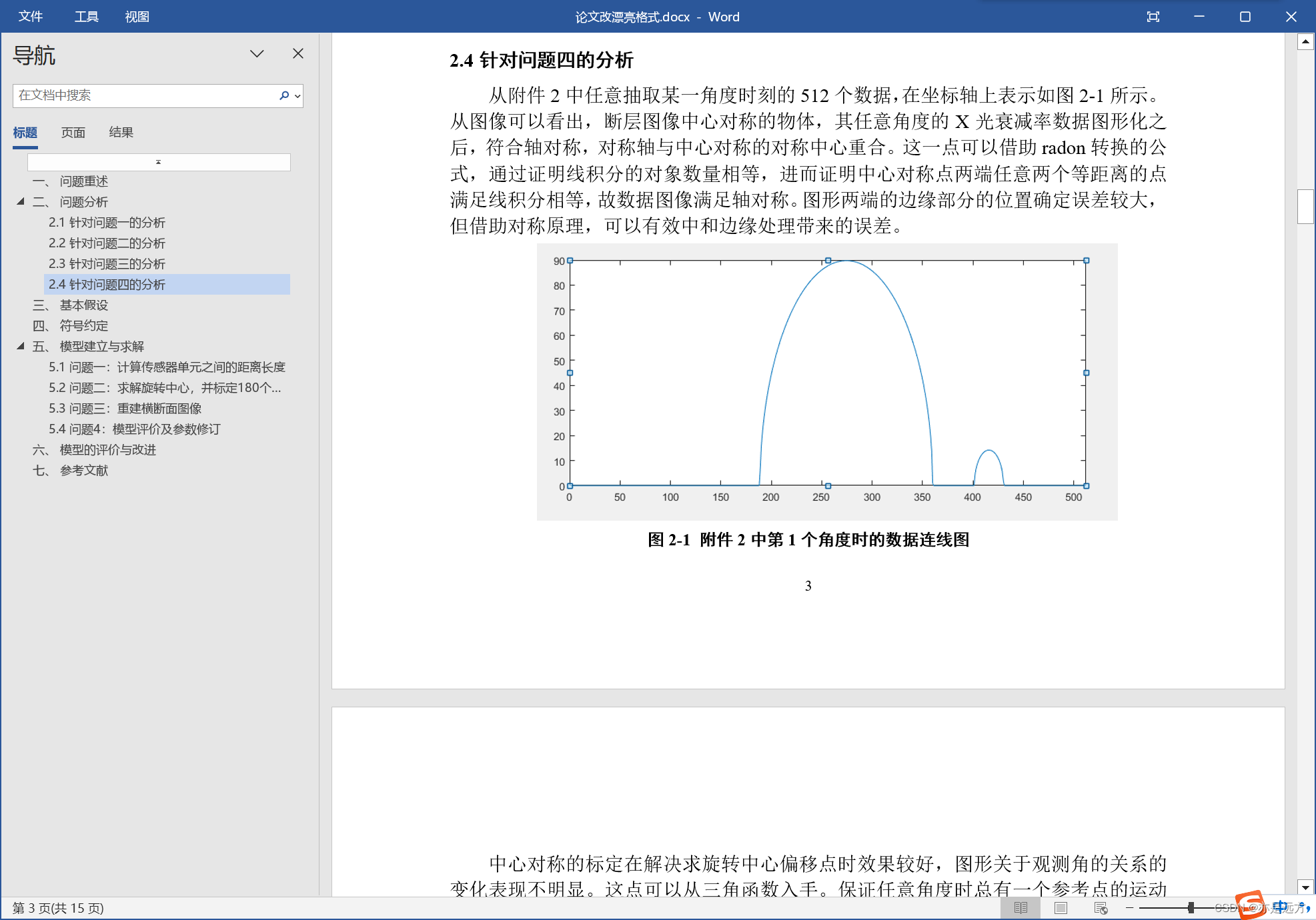

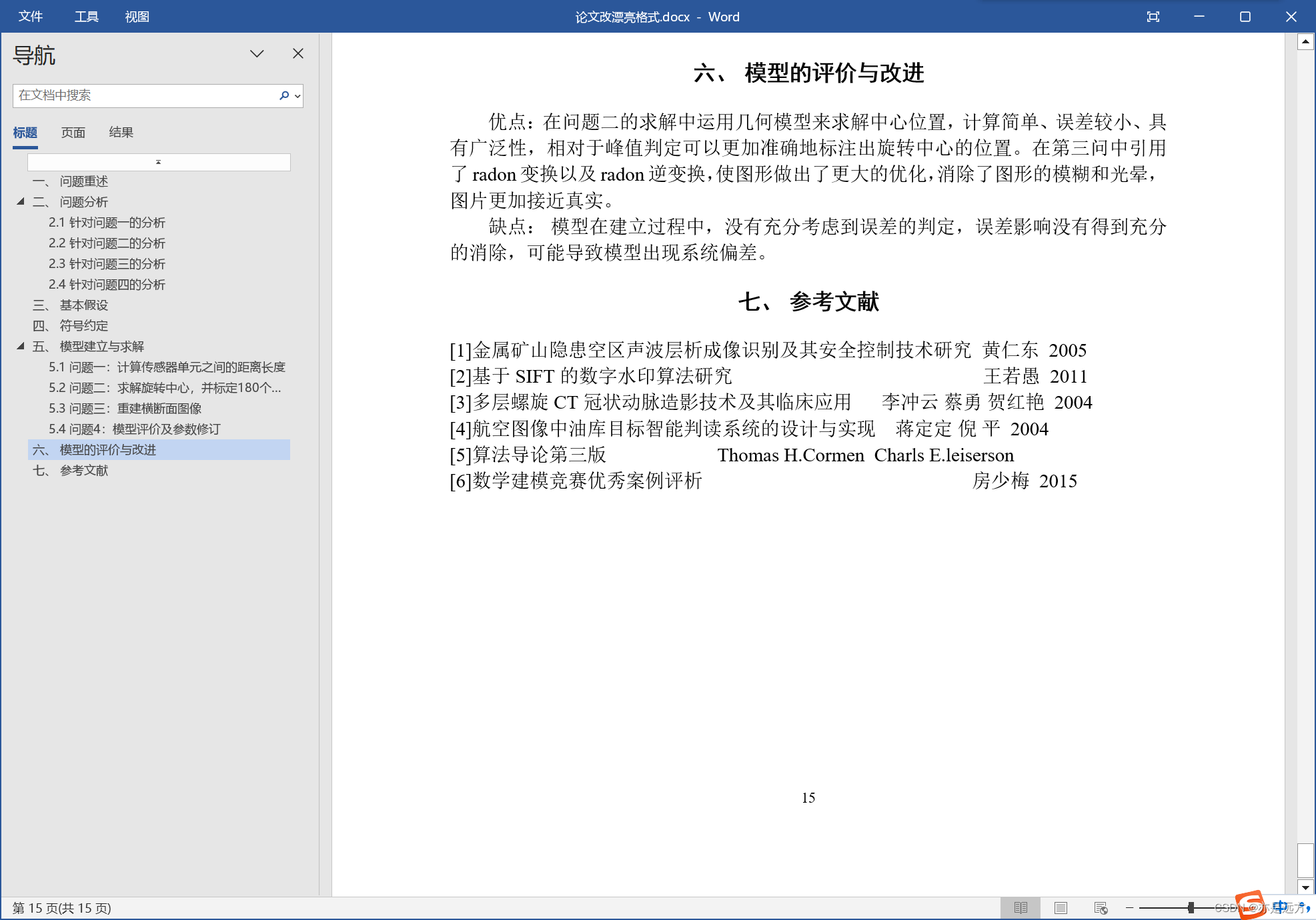

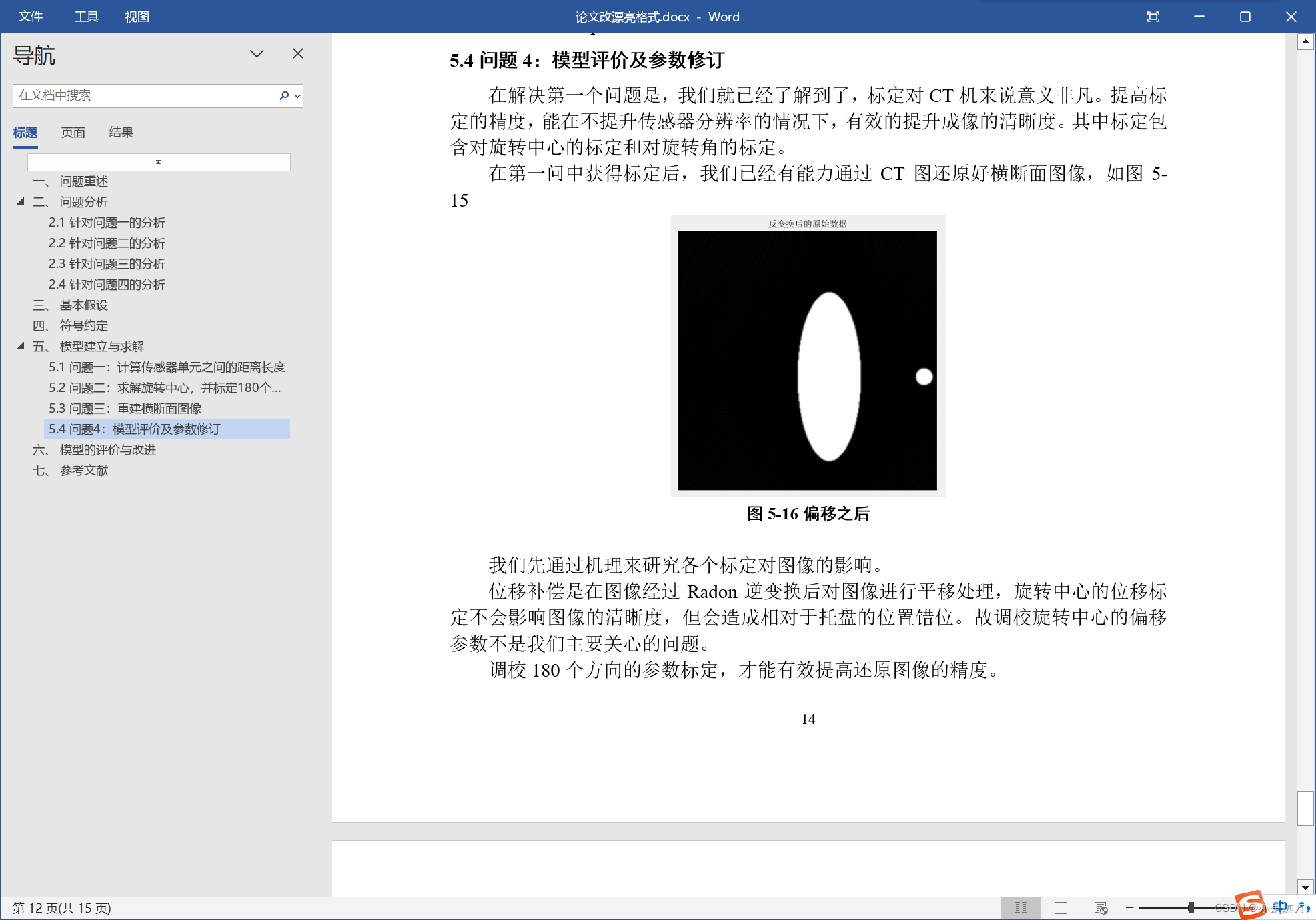

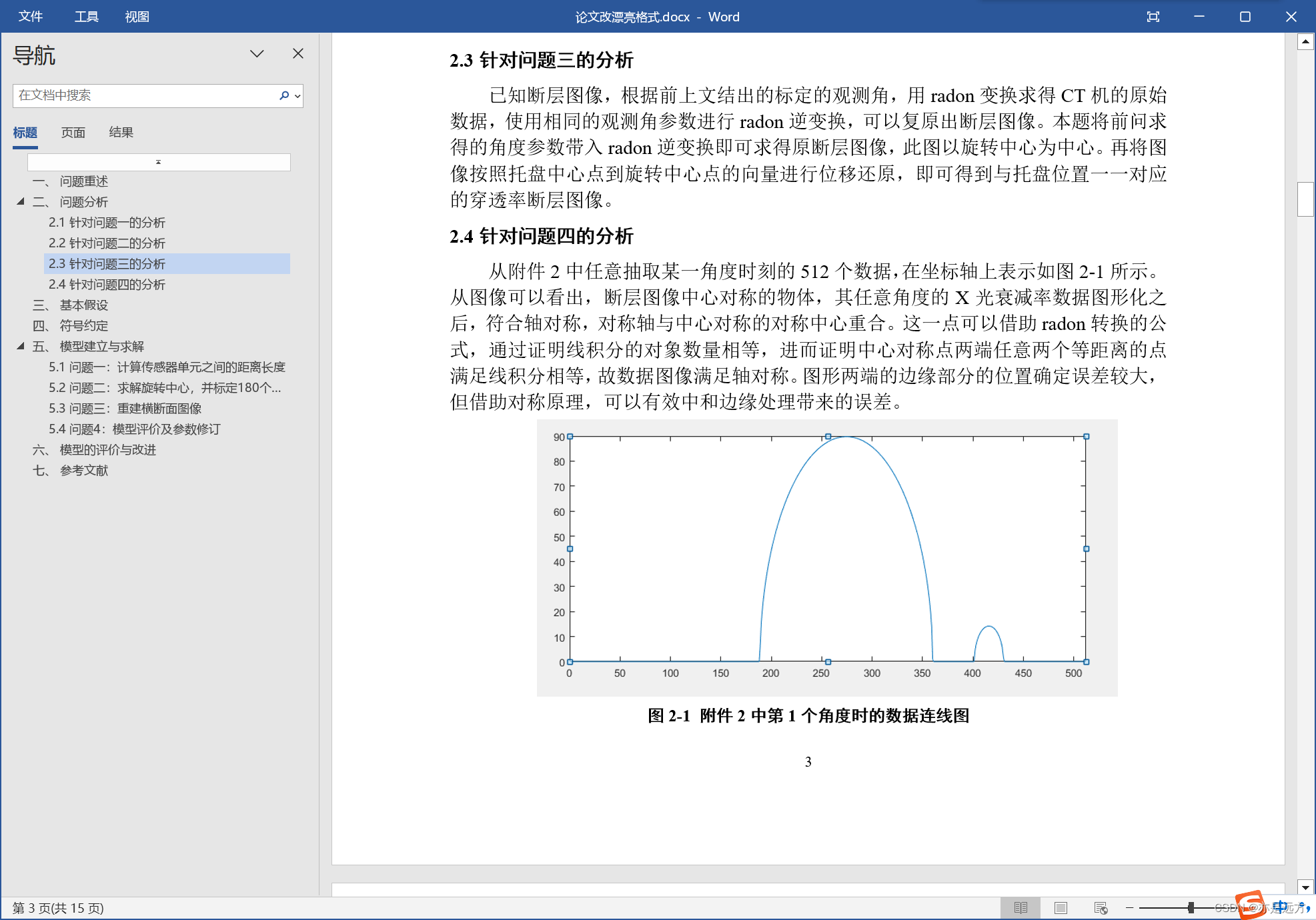

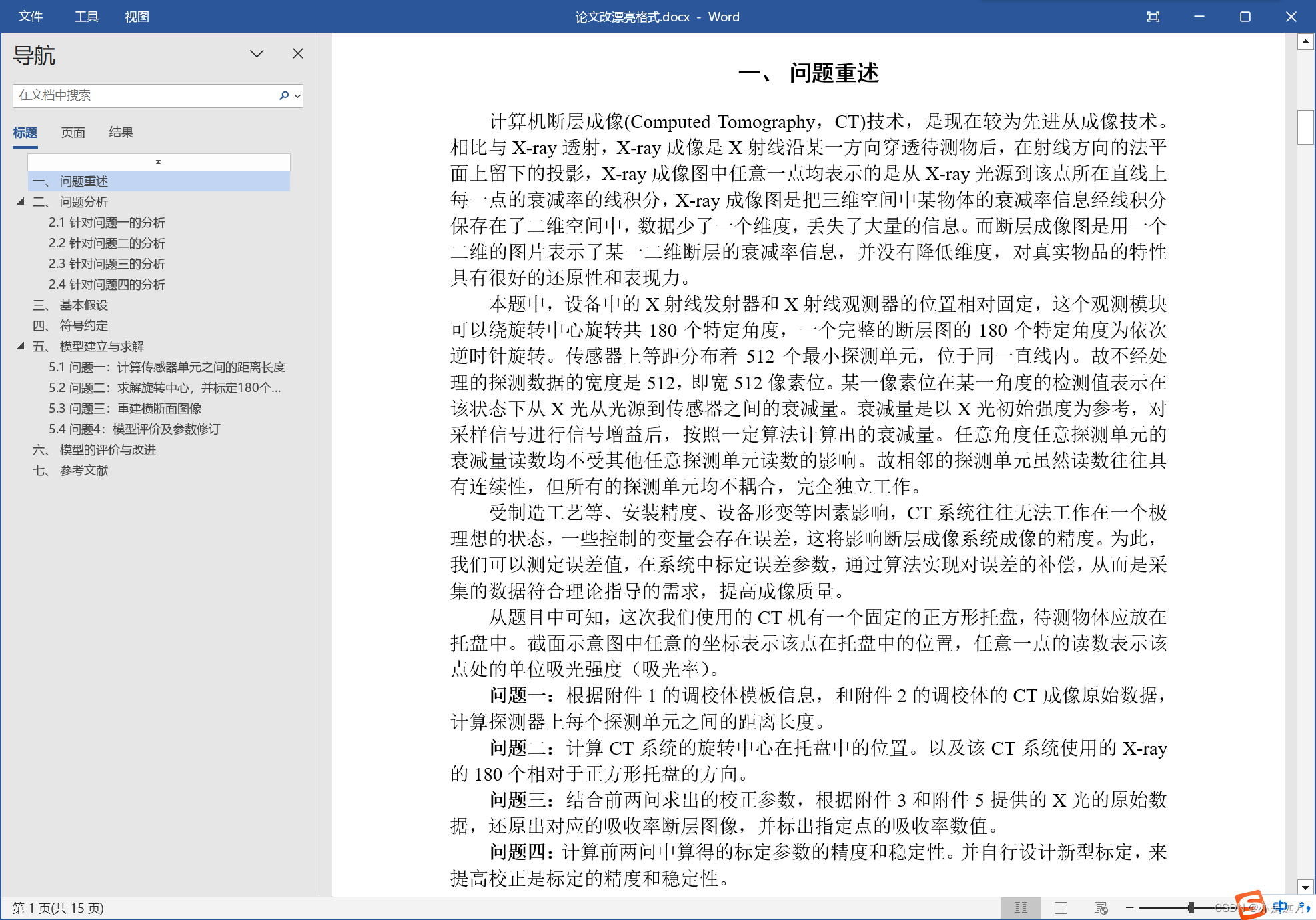

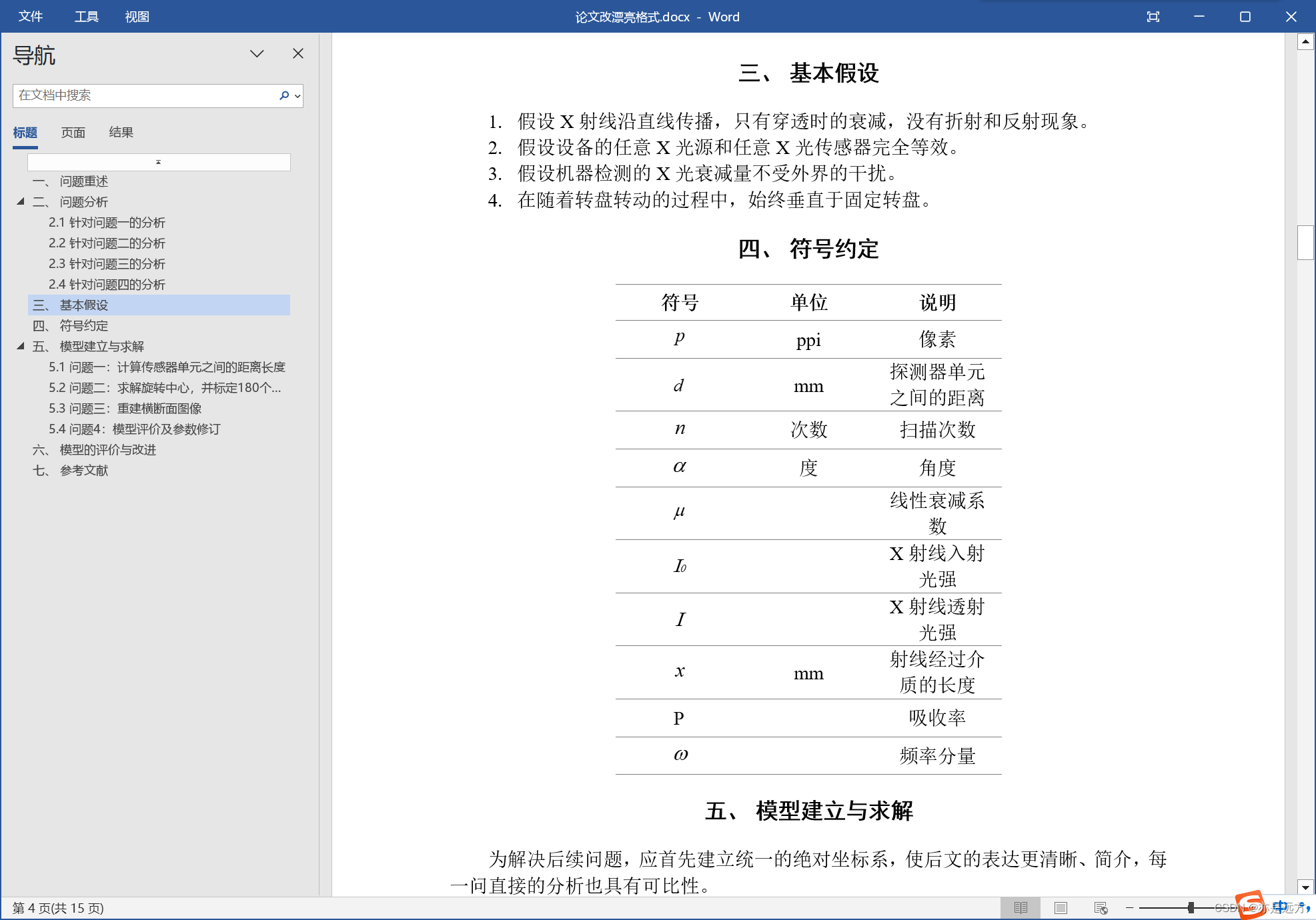

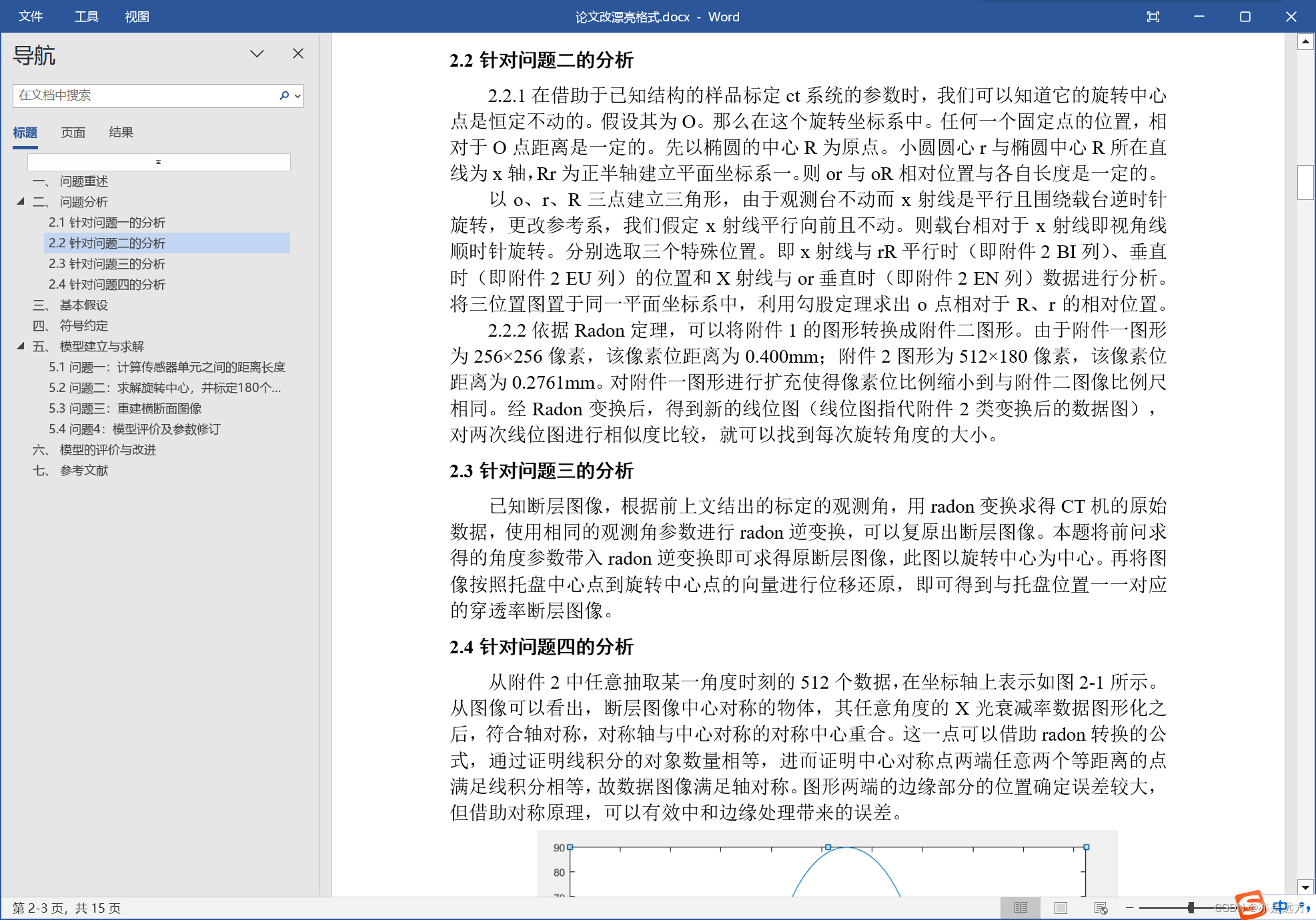

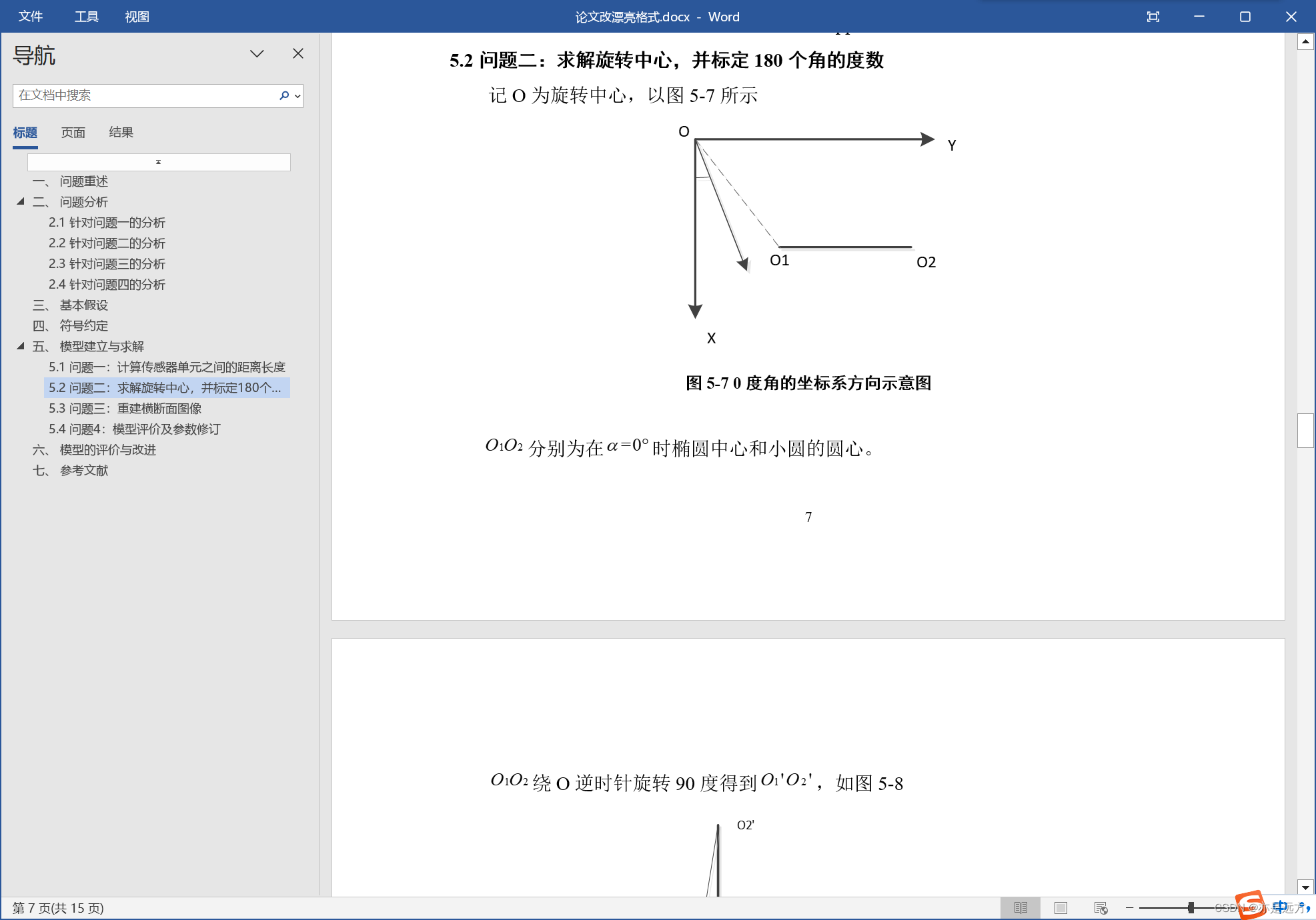

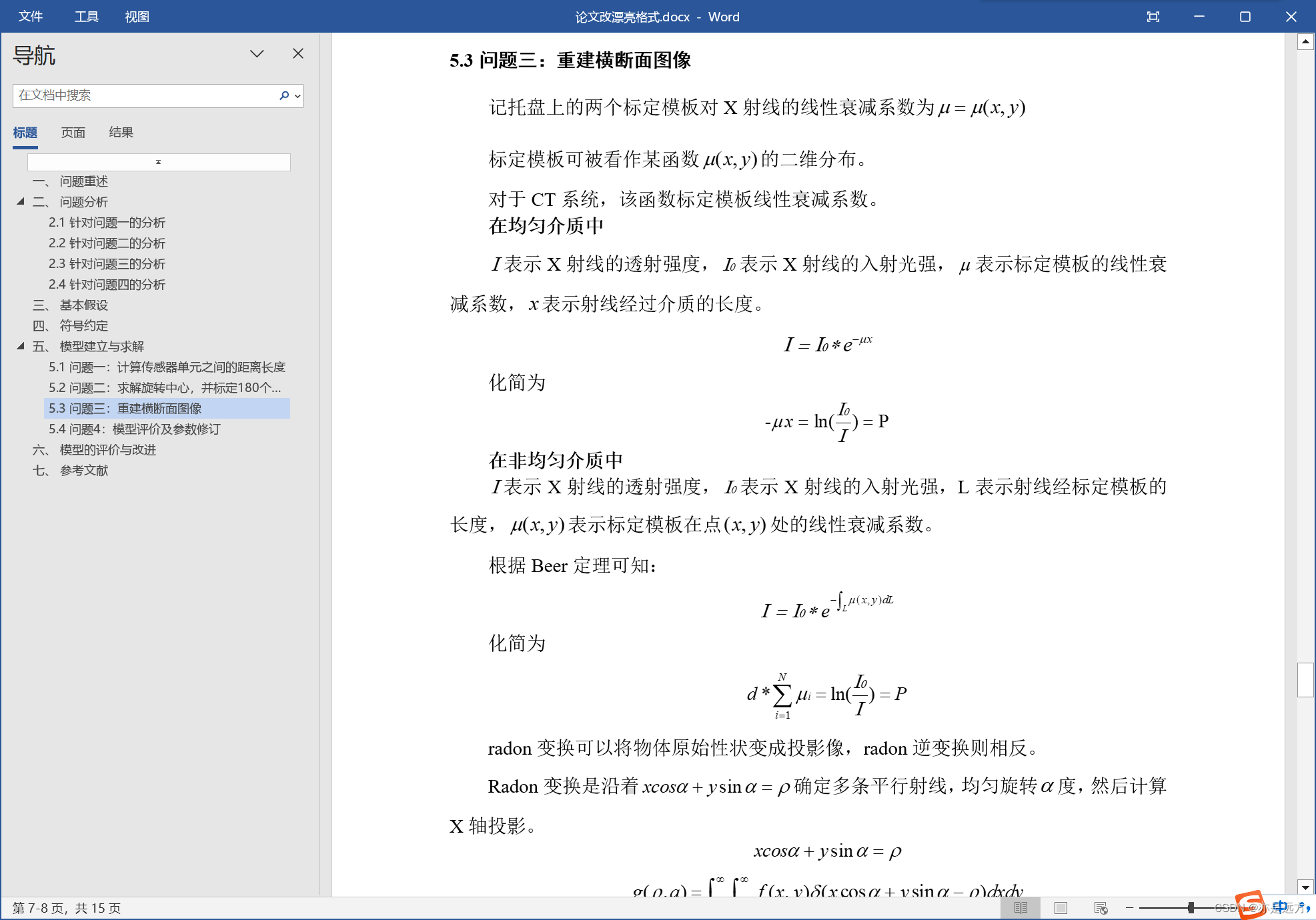

二、部分论文

三、部分源代码

问题1

完整代码 https://github.com/yan-fanyu/CUMCM-Paper-And-SourceCode
function [ retu ] = like( a,b )
% 列向量相似率计算函数
% retu a b 均是列向量
% 此处显示详细说明
    in_type = 255 ;% 像素值范围
    long = size(a,1);
    if long ~= size(b,1) % 两个列向量的长度应当等长
        retu = 0;
        disp('Error:Fun like,different long size.')
    else
        retu = 1 - sum((a-b)+(b-a))/long/in_type ;
    end
end
%% 载入数据，可视化，生成图像
%载入图像
for k = [ 2 3 5 ]
    data(:,:,k) = xlsread('data.xls',k);
end
%处理
for k = [ 2 3 5 ]
    data(:,:,k) = data(:,:,k)*255/max(max(data(:,:,k)));
end
img = uint8( data ) ;

% 图像输出到文件
% for k = [ 2 3 5]
%     name = sprintf( 'data%01i.png',k );
%     imwrite(img(:,:,k),name)
% end
clear name k
%% 整理图像 180>>360
tast1 = img(1:256,:,2);
tast2 = img(257:512,:,2);
tast3 = tast2 ;
for k = 1:1:256
    tast3(257-k,:)=tast2(k,:);
end
tast = [ tast1 tast3 ];
clear tast1 tast2 tast3 k
imshow(tast)
%% 测定角度
% 载入原始数据以校对角度
real = xlsread('data.xls',2);
% 生成模拟图
tast0
% close all
clc
real = real .*255 ./ max(max(real));
real = uint8(real);
%%
xs = zeros(1,180) ;
for l = 1:180
    a = real(:,l);
    jilu = zeros(1,230) ;
    for k = 1:230
        b = img5(:,k);
        jilu(k) = like(a,b);
    end
%     plot(1:230,jilu)
    [a1,a2] = max(jilu);
    xs(l) = a2 ;
end
plot(xs)

问题2

完整代码 https://github.com/yan-fanyu/CUMCM-Paper-And-SourceCode
%% 解决第二题
map = xlsread('data.xls',4);
imgq2ct = xlsread('data.xls',3);
map = uint16( [(50-map(:,2))./0.2761+181 (map(:,1)-50)./0.2761+181 ] ) ;
imgq2 = iradon(imgq2ct,27:206);
figure(1);imshow(imgq2);title('iRadon');

imgmov = [ 28,38 ] ;
se = translate(strel(1),-imgmov); %大小不变，进行Y,X方向平移
imgq22 = imdilate( imgq2,se);
figure(2);imshow(imgq22);title('还原偏移量');
% 加点
% plot(map(:,1),map(:,2),'.','markersize',20);
clear se

imgq23 = imresize(imgq22,0.706);
imgq23 = (imgq23>0.1) .* imgq23 ;
figure(3);imshow(imgq23);title('还原尺寸');
%%
xlswrite('problem2.xls',imgq23)

问题3

完整代码 https://github.com/yan-fanyu/CUMCM-Paper-And-SourceCode
%% 解决第三题
map = xlsread('data.xls',4);
imgq3ct = xlsread('data.xls',5);
map = [ (50-map(:,2))./0.2761+181 (map(:,1)-50)./0.2761+181 ]  ;
imgq3 = iradon(imgq3ct,27:206);
figure(1);imshow(imgq3);title('iRadon');

imgmov = [ 28,38 ] ;
se = translate(strel(1),-imgmov); %大小不变，进行Y,X方向平移
imgq32 = imdilate( imgq3,se);
figure(2);imshow(imgq32);title('还原偏移量');
clear se

imgq33 = imresize(imgq32,0.706);
% imgq33 = (imgq33>0.1) .* imgq23 ;
figure(3);imshow(imgq33);title('还原尺寸');
%%
xlswrite('problem3.xls',imgq33)
%% 输入图片进行两次转换测试
%参数设定
imgmov = [ 28,38 ]; %旋转中心偏移量（ppi）
blc = 0.2822 ;% 每个像素的长度（mm/ppi）
set_ppi = 40 ;% 边缘增加像素数目
p = 1:180 ;      % 起始角度

cita = p ;clear p p1;
%载入原始截面图像
img = xlsread('data.xls',1);
% 按比例缩放图片
img1 = imresize(img,1.41744) ;
% 3*3平滑滤波
img1 = filter2(fspecial('average',3),img1);
figure(1);imshow(img1);title('拉伸截面图');
%% 增大轮廓
img2 = zeros(363+2*set_ppi);
img2(set_ppi+1:set_ppi+363,set_ppi+1:set_ppi+363) = img1;
figure(2);imshow(img2);title('增大轮廓');
%% 修正偏移量
% 对原始像素图像进行旋转中心的偏移校正
se = translate(strel(1),imgmov); %大小不变，进行Y,X方向平移
img3= imdilate(img2,se);
for m = 1:1:size(img3,1)
    for n = 1:1:size(img3,2)
        if img3(m,n)<=0
            img3(m,n) = 0 ;
        end
    end
end
clear m n
figure(3);imshow(img3);title('修正偏移量');
clear se
%% radon transform
img4 = radon(img3,cita);
figure(4);imshow(uint8(img4));title('CT原始数据');
lsln = size(img4,1) ;
%% 边缘化处理
% 对图像二进行边缘处理
I=xlsread('data.xls',2);
% imshow(uint8(I));
title('宿主图像');

BW(:,:,1)=~edge(I,'canny');
BW(:,:,2)=~edge(I,'log');
BW(:,:,3)=~edge(I,'sobel');
BW(:,:,4)=~edge(I,'Roberts');
BW(:,:,5)=~edge(I,'Prewitt');
figure;
subplot(1,5,1);imshow(BW(:,:,1));
title('canny算子');
subplot(1,5,2);imshow(BW(:,:,2));
title('log算子');
subplot(1,5,3);imshow(BW(:,:,3));
title('soble算子');
subplot(1,5,4);imshow(BW(:,:,4));
title('Roberts算子');
subplot(1,5,5);imshow(BW(:,:,5));
title('Prewitt算子');
clear I
%% 导出图像
imwrite(BW(:,:,1),'LINE_canny.bmp');
imwrite(BW(:,:,2),'LINE_log.bmp');
imwrite(BW(:,:,3),'LINE_soble.bmp');
imwrite(BW(:,:,4),'LINE_roberts.bmp');
imwrite(BW(:,:,5),'LINE_prewitt.bmp');
%% 拉冬转换的测试
% im = xlsread('data.xls',1);
% imshow(im);
p = 1;
r = uint8(radon(im,p:1:p+179));
imshow(r)
% 连接tast1
I = r;
clear p r im
%% 拉冬转换逆运算
ladeng = iradon(r,1:1:180);
imshow(ladeng)

clear p r
