Fluent基于低氧舱气体交换仿真(氮气与空气混合)

一、背景概述

模拟低氧舱充氮气和排除混合气体的过程,假设注入95%的氮气,舱内原有气体为空气,压力为标准大气压,温度为300K。观察气体注入过程中,舱内平均氮气和氧气浓度的变化。

二、Fluent设置

Setup

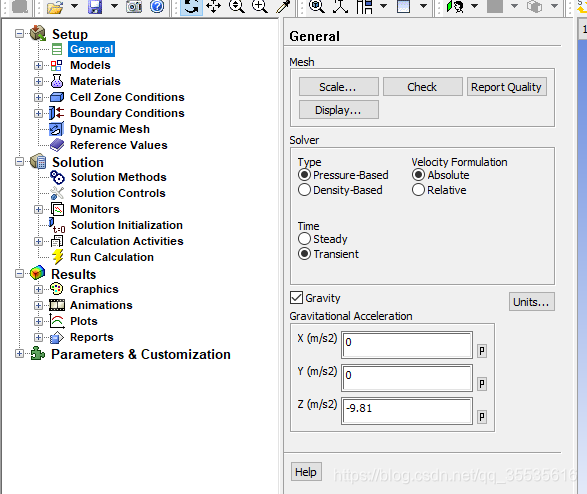

1、General

在这里插入图片描述
type选择压力基
绝对速度
瞬态
重力勾选

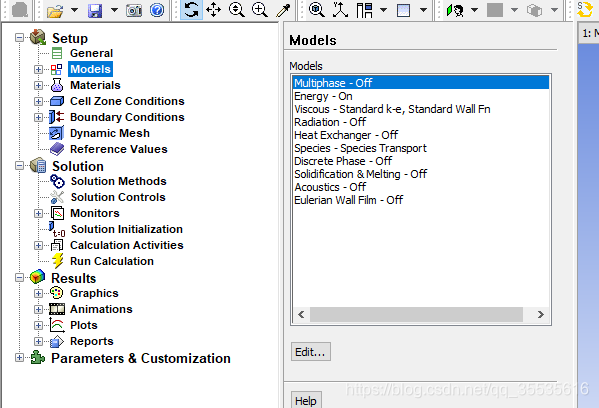

2、Model在这里插入图片描述

能量方程开启

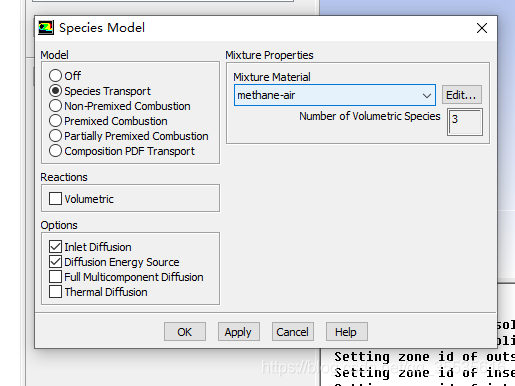

组分运输开启,设置方法如下:
在这里插入图片描述
选择后OK,view就会变成Edit,点击Edit。然后再次点击Edit。
在这里插入图片描述
将组分中的非氮气氧气和空气的气体移除,右边选项需要将空气放在最后一位。
在这里插入图片描述

3、Materias

主要用于设置仿真过程中的材料
在这里插入图片描述
点击Create
如果没有需要的气体,可以导Fluent Database中找,然后copy。
在这里插入图片描述

在这里插入图片描述
这一步应该把所有可能出现的组分都选择出来。

4、Cell Zone Conditions

设置为默认即可
在这里插入图片描述

5、Boundary Conditions

边界条件一共分为四个部分。
墙、内部、入气口、出气口。
墙默认设置即可。
在这里插入图片描述interior默认设置即可
在这里插入图片描述
inlet设置为velocity-inlet
进气速度可以调整,这里进气速度是该仿真的变量,主要用于控制进气量
湍流强度设置为7.8%
在这里插入图片描述
温度设置成默认即可
在这里插入图片描述
组分为注入氮气氧气的比例
在这里插入图片描述
出口设置成pressure-outlet,湍流强度7.8%
温度默认,组分默认。
在这里插入图片描述
在这里插入图片描述

6、Dynamic Mesh

默认设置即可。
在这里插入图片描述

7、Reference Values

默认值即可
在这里插入图片描述

Solution

1、Solution Methods

基本默认就好
在这里插入图片描述

在这里插入图片描述

2、Solution controls

也是基本默认就行
在这里插入图片描述

3、Monitors

monitors面板用于绘制仿真过程中的曲线,这里我主要需要看充气过程中气体浓度的变化情况,所以除了默认的曲线,我又添加了三条流量监控的曲线。
在这里插入图片描述

在这里插入图片描述

4、Solution Initialization

结算初始化,这里我需要把低氧舱内原有的气体初始化成空气,因此选择内部,然后设置氮气氧气比例为0.78和0.21,温度为300K。
在这里插入图片描述

5、Calculation Activities

没有保存的需求,该项设置成默认即可
在这里插入图片描述

6、Run Calcution

这里我设置的步长为1s,一共训练250步,每一步进行两次迭代。因此最终一共计算500次。
在这里插入图片描述

结果查看

在这里插入图片描述

气体浓度随时间变化曲线
在这里插入图片描述
