在QGIS中调用天地图

2019年 1月 1日起，天地图 API及服务接口调用需要获得开发授权，之前使用 QGIS等 GIS软件无法继续调用天地图，这就需要申请一个许可。

一、注册并申请 Key

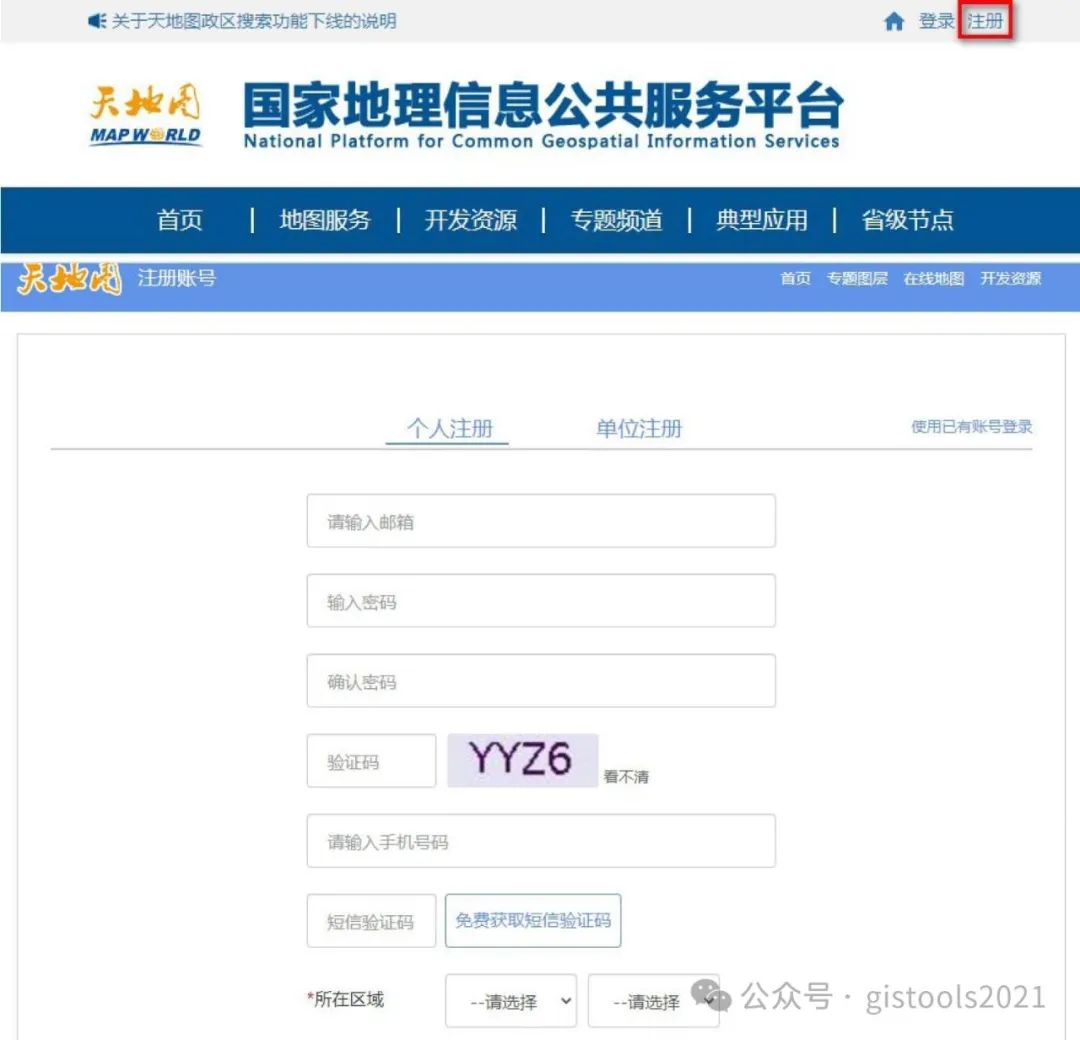

具体申请可以登录如下地址：https://www.tianditu.gov.cn打开上述网址后点击右上角的“注册”按钮，页面跳转到注册界面，如下图：

一般情况下只需要选择“个人注册”即可，如果以后有需要可以升级为单位。这里主要区别是服务调用配额不同，对于地图 API个人开发者的日配额为 10000，工商企业 3000000，政府机构5000000。

申请成功后进入“http://lbs.tianditu.gov.cn/”后点击右上角的“控制台”，如下图在该界面可以自己申请许可，如果以前已经申请过许可，所有申请的许可都在“应用管理”列表中，如下图

点击“创建新应用”，弹出“创建应用”窗口。填写“应用名称”，方便记忆即可；“行业类别”根据自己所在行业进行选择，对于个人来说选择最后一个“其它”；“应用类型”分为“浏览器端”（QGIS）、“服务端”（ArcGIS）和“Android平台”（安卓手机应用），经测试 QGIS选择浏览器端或 Android平台都可以正常显示地图，Android平台需要填写“发布版 SHA1”和“包名”。

  发布版 SHA1  在 windows中通过文件属性的文件校验查看 SHA-1 的校验值

  包名  在安卓端的应用信息中查看 应用包名

填写完上图信息后，勾选“同意天地图服务条款”，点击“提交”按钮，新创建的应用出现在“应用管理”列表中，Key自动生成。

二、地图瓦片

详细信息请参见 http://lbs.tianditu.gov.cn/server/MapService.html对上述网址的一点说明：

1.在该网页最下方官方给出了地图瓦片获取的示例，但该链接有一点问题， x和 y参数颠倒了，下

面的链接地址已经调整过来。天地图影像底图

http://t6.tianditu.gov.cn/img_w/wmts? Service=wmts&Request=GetTile&Version=1.0.0&Style=default&Format=tiles&Layer=img&TileMat rixSet=w&TileCol={x}&TileRow={y}&TileMatrix={z}&tk=密钥

TileCol瓦片列号 Column的缩写，使用{x}标注变量 TileRow瓦片行号 使用 {y}标注变量 TileMatrix瓦片矩阵级别使用{z}标注缩放级别如上，天地图使用了 WMTS (瓦片地图 Web服务 (OpenGIS Web Map Tile Service))提供的解决

方案，可以自行搜索了解 W MTS。

2.几个常用参数

投影类型c经纬度投影 w球面墨卡托投影

图层标识影像底图 img  Imagery影像注记 cia Chinese Imagery Annotation矢量底图 vec Vector矢量注记 cva Chinese Vector Annotation

3.修改示例

在官方示例中给出的是影像底图，如果想调用矢量底图，可以修改3个地方：/img_w/  URL Layer=img图层标识 TileMatrixSet=w瓦片矩阵集投影类型

天地图矢量底图

http://t6.tianditu.gov.cn/vec_w/wmts? Service=wmts&Request=GetTile&Version=1.0.0&Style=default&Format=tiles&Layer=vec&TileMat rixSet=w&TileCol={x}&TileRow={y}&TileMatrix={z}&tk=密钥

t[0-7]天地图地图服务二级域名包括 t0-t7，可以随机选择使用，如示例使用的是 t 6。

4.网络上流传的链接地址 http://t[0-7].tianditu.gov.cn/DataServer?T=img_w&X={x}&Y={y}&L={z}&tk=密匙注意选择地图服务的二级域名和图层标识。本地址是依据之前的地址修改而来，效果同等官方示例。

三、在 QGIS中调用

1.打开 QGIS，查看“浏览器”面板，瓦片地图使用的是 XYZ Tiles，QGIS软件自带了 OpenStreetMap的瓦片地图，不过在国内访问比较慢，不太方便。

2.在 XYZ Tiles上右击，弹出的菜单中共有三个选项，选择第一个“新建连接...”。

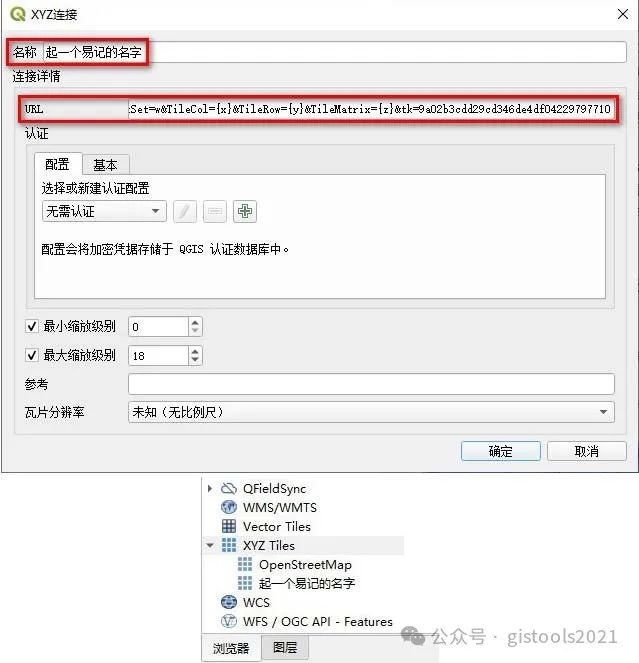

3.在XYZ连接窗口中主要填写两个地方即可。名称：起一个易记的名字 URL：http://t 6.tianditu.gov.cn/img_w/wmts?

Service=wmts&Request=GetTile&Version=1.0.0&Style=default&Format=tiles&Layer=img&TileMat

rixSet=w&TileCol={x}&TileRow={y}&TileMatrix={z}&tk=9a02b3cdd29cd346de4df04229797710注意更换自己的 Key点击“确定”按钮后，添加的 XYZ Tiles出现在列表中双击此 XYZ T iles将瓦片地图添加到地图上，如果地图中没有出现添加的瓦片地图，可能的原因是您使用了别人的密钥，而这个密钥达到了当日的配额数。



在名称上右击，查看其他的的选项并试着点击操作一下

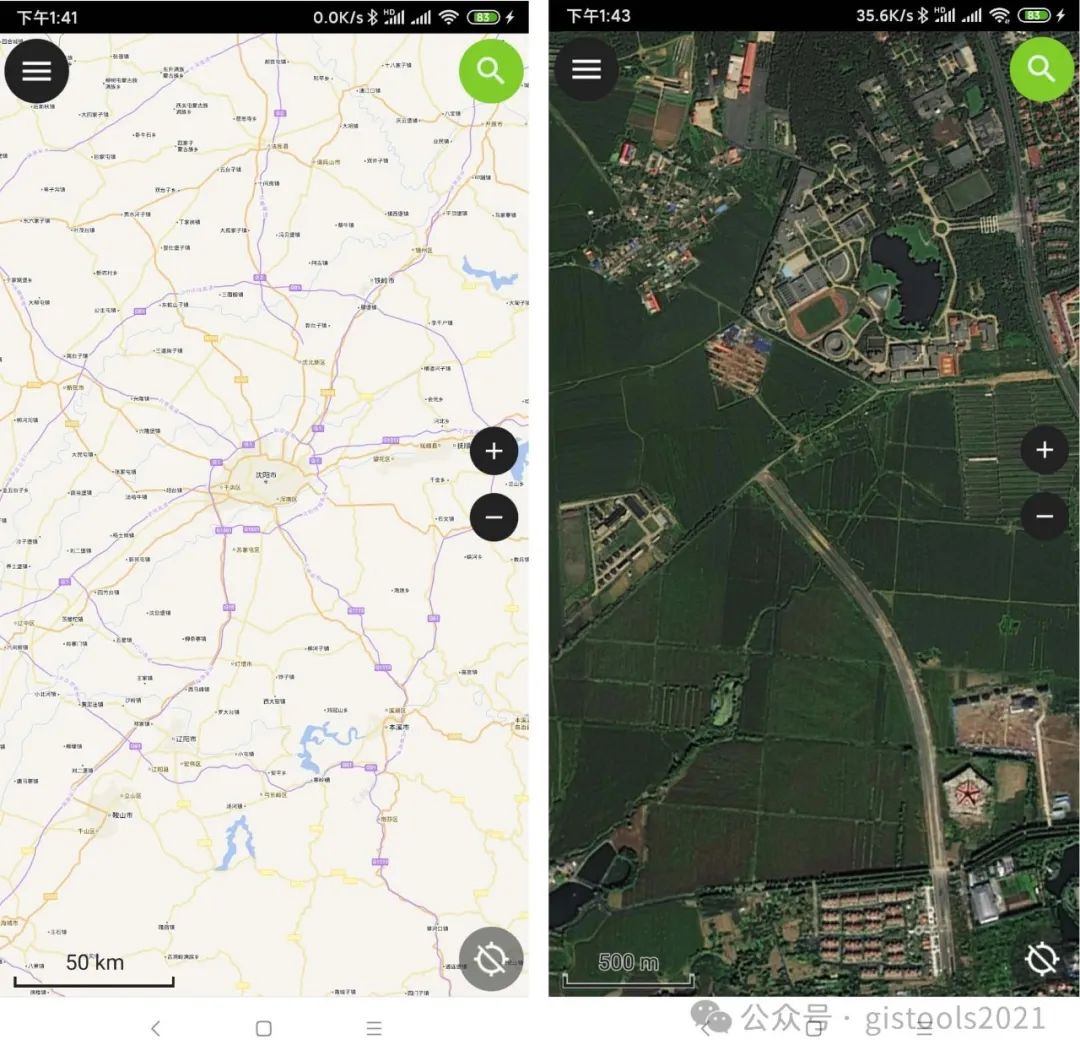

QGIS的手机版（Q Field）可以直接打开 gp kg、shp、 kml、 kmz、jpg、ti f、pd f等文件，并进行简单的编辑，以下是在 Q Field中打开的效果。

注：在 FQield中标记的文字过小，要放到一定的比例之后才能看清，目前没有可行的解决方法。
