GEE：Sentinel-2去云，cloudBitMask = 1 ＜＜ 10，bitwiseAnd(1＜＜5)的含义，去云，位运算

本文将介绍在GEE中，如何理解和使用遥感数据的质量控制QA波段，以及介绍使用QA波段制作掩膜和去云的过程。

---

---

一、2024年10月31日答疑：

1.有粉丝问：L8是怎么用QA_PIXEL来掩膜掉云和噪声的吗，问了AI,还是没懂这些参数什么意思，为什么移位1<<5就是第六位，也不知道每一行什么意思。代码如下：

var cloudMaskL8=function(image){
  var qa=image.select('QA_PIXEL');
  var cloud=qa.bitwiseAnd(1<<2)
  .or(qa.bitwiseAnd(1<<5))
  .or(qa.bitwiseAnd(1<<7))
  .or(qa.bitwiseAnd(1<<4))
  .or(qa.bitwiseAnd(1<<3))
  .or(qa.bitwiseAnd(1<<8).and(qa.bitwiseAnd(1<<9)))
  .or(qa.bitwiseAnd(1<<10).and(qa.bitwiseAnd(1<<11)))
  .or(qa.bitwiseAnd(1<<12).and(qa.bitwiseAnd(1<<13)))
  .or(qa.bitwiseAnd(1<<14).and(qa.bitwiseAnd(1<<15)));
  return image.select([
    'SR_B2','SR_B3','SR_B4','SR_B5','SR_B6','SR_B7'],
    ['blue','green','red','nir','swir1','swir2']).updateMask(cloud.not());
};
 var cloudMaskL457=function(image){
   var qa=image.select('QA_PIXEL');
   var cloud=qa.bitwiseAnd(1<<5)
   .or(qa.bitwiseAnd(1<<7))
   .or(qa.bitwiseAnd(1<<3))
   .or(qa.bitwiseAnd(1<<4))
   .or(qa.bitwiseAnd(1<<8).and(qa.bitwiseAnd(1<<9)))
   .or(qa.bitwiseAnd(1<<10).and(qa.bitwiseAnd(1<<11)))
   .or(qa.bitwiseAnd(1<<12).and(qa.bitwiseAnd(1<<13)))
   .or(qa.bitwiseAnd(1<<14).and(qa.bitwiseAnd(1<<15)));
   return image.select([
     'SR_B1','SR_B2','SR_B3','SR_B4','SR_B5','SR_B7'],
     ['blue','green','red','nir','swir1','swir2']).updateMask(cloud.not());
 };

答：简单来说，就是数据是以二进制01这种格式保存的，以哨兵数据的QA60波段为例，假如有一个像素是111001111000，（bit10就是从右往左数第10个数字，从0开始数到10。10位相当于从1数第11个数字）。10位是1就是有云，0就是无云。例子的第10位数字是1,所以现在该像素是有云的。1<<10就是把0001左移10位，变成10000000000。现在将像素值111001111000和10000000000作比较，两个数字重叠一下，如果111001111000的第10位是1,那么就是有云，这个过程就是qa.bitwiseAnd(cloudBitMask)。And是布尔运算，如果第10位数字匹配返回1,不匹配返回0。就是说如果两数的布尔运算结果是1就是有云，0就是无云。.updateMask（）是将无云的像素保留。

为什么这么做呢？是因为数据中的二进制数字中包含了很多信息，不光是云，卷云，可能还有其他信息（雪、阴影、水体、冰等）。比如该代码中有5,6,7,8,9,10,11,12,13,14,15。单独比较其中1位，不会造成误判，简化了判断流程。

二、粗浅理解

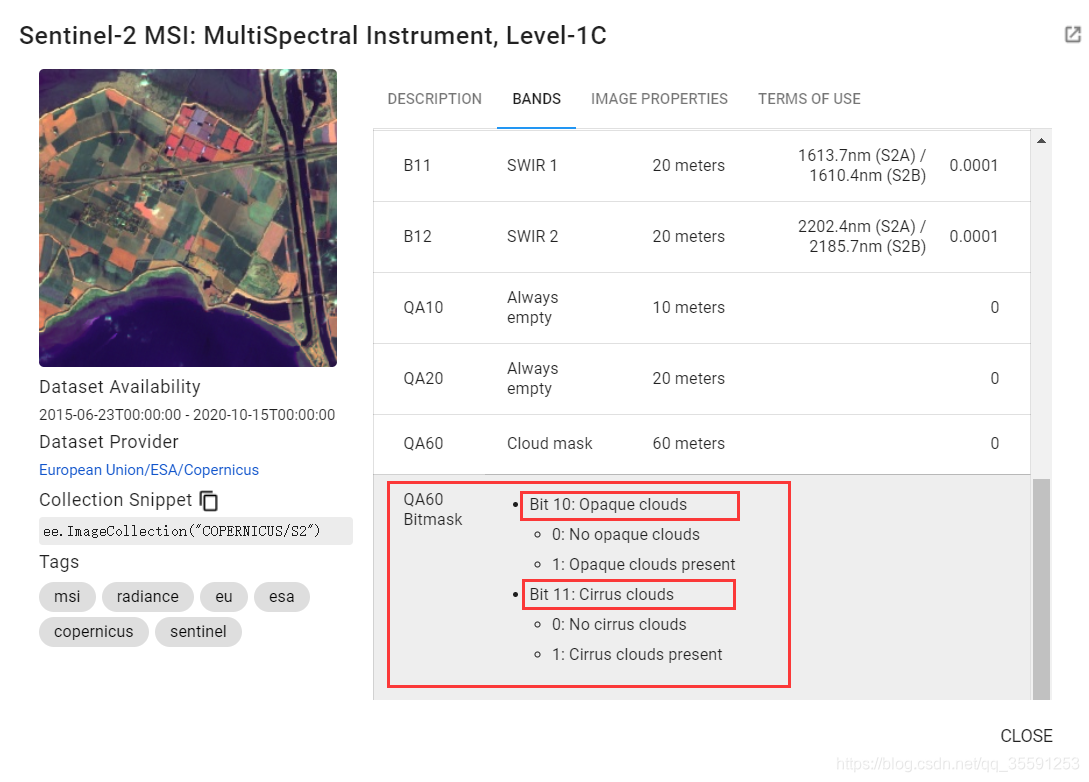

比如Sentinel-2数据的 ‘QA60’ 波段，包含Opaque clouds不透明的云和Cirrus clouds卷云
① qa.bitwiseAnd(cloudBitMask).eq(0) 表示选择cloudBitMask
比特位为10的数据左移一位，并且让bit10位置的值等于0，这样就生成了云掩膜。
② qa.bitwiseAnd(cirrusBitMask).eq(0) 表示选择 cirrusBitMask 比特位为11的数据左移一位，并且让bit11位置等于0，这样生成了卷云的掩膜。
③ 使用 and（） 将两个掩膜合并加起来生成云和卷云的共同的大掩膜mask。
④ 使用 .updateMask(mask) 更新掩膜，将无云的影像筛选出来。

符号	描述	运算规则
<<	左移	各二进位全部左移若干位，高位丢弃，低位补0
>>	右移	各二进位全部右移若干位，对无符号数，高位补0，有符号数，各编译器处理方法不一样，有的补符号位（算术右移），有的补0（逻辑右移）
这里的1<<10或者1<<11要换算成二进制位运算，左移10位或者11位，右边用0补位

经过CFMASK算法处理后生成一个QA60，QA60在bit10和bit11是Cloud mask（二进制表示，存在Cloud mask即为1，不存在为0）

---

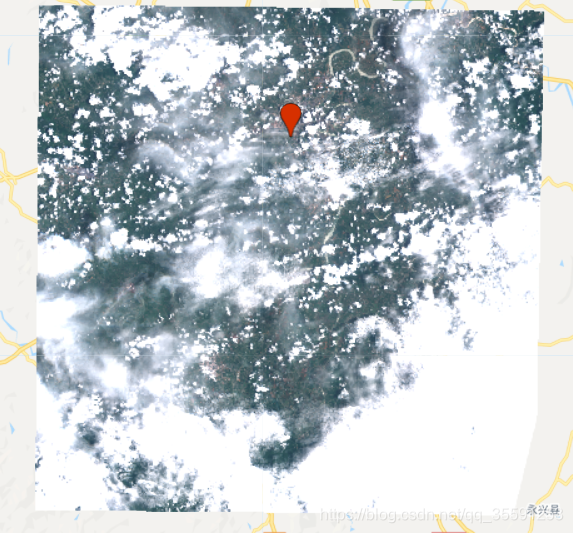

三、去云以前效果

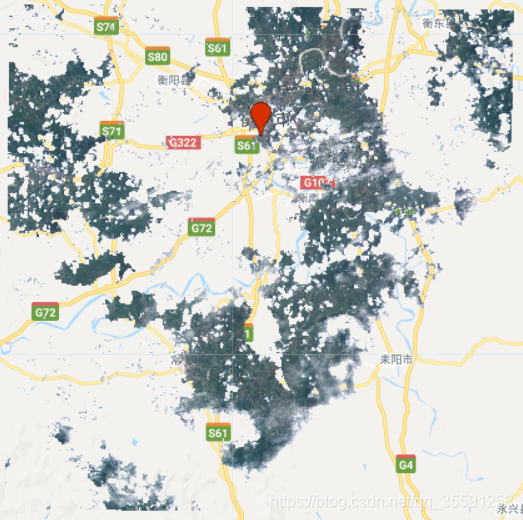

四、去云以后效果

---

代码

//导入数据
var s2 = ee.ImageCollection("COPERNICUS/S2"),

point = ee.Geometry.Point([112.20553071765003, 26.404020061278715]);

S2去云

//s2去云
function maskS2clouds(image) {
  var qa = image.select('QA60');

// Bits 10 and 11 are clouds and cirrus, respectively.
//比特10和比特11分别是云和卷云。
  var cloudBitMask = 1 << 10;
  var cirrusBitMask = 1 << 11;

// Both flags should be set to zero, indicating clear conditions.
//两个标志都应该设置为零，以指示清除条件
  var mask = qa.bitwiseAnd(cloudBitMask).eq(0)
      .and(qa.bitwiseAnd(cirrusBitMask).eq(0));

  return image.updateMask(mask).divide(10000);
}

var startDate = "2020-6-4";

  var endDate = "2020-6-30";

  Map.centerObject(point, 8);

  var s2Imgs = s2.filterDate(startDate, endDate)

                 .filterBounds(point);

  Map.addLayer(s2Imgs.first(), {min:0, max:3000, bands:["B4", "B3", "B2"]}, "raw", false);

 //影像集每幅影像去云
  s2Imgs = s2Imgs.map(maskS2clouds);

 //选择影像集第一幅影像去云，合成，显示
  Map.addLayer(s2Imgs.first(), {min:0, max:3000, bands:["B4", "B3", "B2"]}, "cloud");
