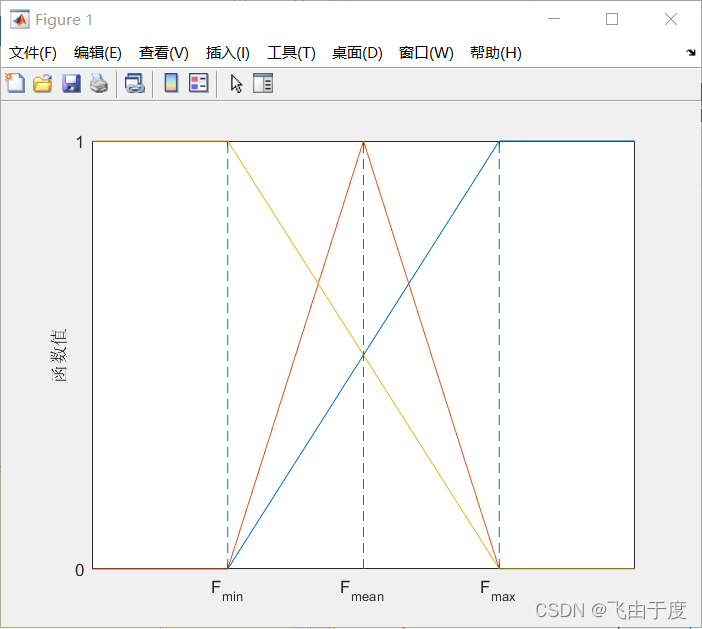

此篇博客展示了如何使用MATLAB进行函数的绘制，包括y1、y2和y3三个曲线的绘制，并添加了虚线和坐标轴刻度及标签。重点在于xticks和xticklabels的使用，以及如何定制y轴标签。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

%%
clear all
clc
x=[0 1 2 3 4]
y1=[0 0 0.5 1 1]
y2=[0 0 1 0 0]
y3=[1 1 0.5 0 0]
plot(x,y1,x,y2,x,y3)

%添加虚线
line([1,1],[0,1],'linestyle','--');
line([2,2],[0,1],'linestyle','--');
line([3,3],[0,1],'linestyle','--');

%doc 指定坐标轴刻度值和标签
xticks([1 2 3])
xticklabels({'F_{min}','F_{mean}','F_{max}'})
yticks([0 1])

%为y轴添加标签
ylabel('函数值')
