MOSFET、IGBT的结构与工作原理详解

项目经验 专栏收录该内容
18 篇文章 2 订阅

来自百度百科

先学习一下MOSFET

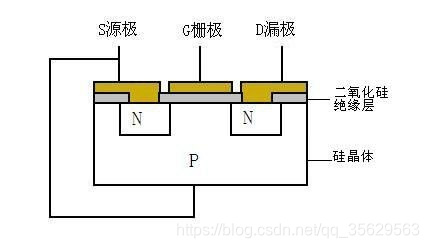

图1是典型平面N沟道增强型NMOSFET的剖面图。它用一块P型硅半导体材料衬底,在其面上扩散了两个N型区,再在上面覆盖一层二氧化硅(SiO2)绝缘层,最后在N区上方用腐蚀的方法做成两个孔,用金属化的方法分别在绝缘层上及两个孔内做成三个电极:G(栅极)、S(源极)及D(漏极),如图所示。

图  1

从图1中可以看出栅极G与漏极D及源极S是绝缘的,D与S之间有两个PN结。一般情况下,衬底与源极在内部连接在一起,这样,相当于D与S之间有一个PN结。


原文链接:http://www.elecfans.com/d/708877.html

一文看懂MOSFET基础知识

什么是MOSFETMOSFET的原意是:MOS(Metal Oxide Semiconductor金属氧化物半导体),FET(Field Effect Transistor场效应晶体管),即以金属层(M)的栅极隔着氧化层(O)利用电场的效应来控制半导体(S)的场效应晶体管。

功率MOSFET的内部结构和电气符号如图所示,它可分为 NPN型和PNP型。NPN型通常称为N沟道型,PNP型通常称P沟道型。由图1可看出,对于N沟道型的场效应管其源极和漏极接在N型半导体上,同样对于P 沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管,其输出电流是由输入的电压(或称场电压)控制,可以认为输入电流极小或没有输入电流,这使得该器件有很高的输入阻抗,同时这也是我们称之为场效应管的原因。

个人理解:

P代表positive表示里面有大量的正电荷,N代表negative表示里面有大量的负电荷

所以PN结,在P极接正电压,N极接负电压。此时正电荷受到两个力:正电压的排斥与负电压的吸引。负电荷同理,如此这般PN结就导通了。反之就不导通。

图 1

功率MOSFET的工作原理

  • 截止:漏源极间加正电源,栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏,漏源极之间无电流流过。
  • 导电:在栅源极间加正电压UGS,栅极是绝缘的,所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开,而将P区中的少子—电子吸引到栅极下面的P区表面当UGS大于UT(开启电压或阈值电压)时,栅极下P区表面的电子浓度将超过空穴浓度,使P型半导体反型成N型而成为反型层,该反型层形成N沟道而使PN结J1消失,漏极和源极导电。

个人理解:

NPN型的MOSFET是怎么导通的呢?

首先,在栅极加正电压,这样就会排斥衬[chèn]底——P型硅中的正电荷,同时吸引负电荷,这样在漏极与源极之间形成一层负电荷区域,这时再火上浇油在漏极加上正电压,源极加上负电压。 在双层诱惑下哪个受得了。所以源极的负电荷就会在栅极的掩护下,源源不断的往漏极去了。

电子是先从源极出发的,所以叫源极;而到漏极的电子,漏极没有留住,都漏掉了,所以叫漏极。

至于怎么分辨MOSFET的电路符号是N沟道还是P沟道。沟道的正负,就是衬底中通道的正负。电路符号中的箭头表示的是电子的流向。可以看到N沟道的电路符号中的箭头是指向栅极的,衬底下堆积的就是一层负电子,而这层负电子从漏极和源极的角度看,就是一条电子从源极通往漏极的沟,所以这个沟就叫做negative沟道,简称N沟道。

在所有半导体元件中, 箭头的意义表示p-n结的方向.                                                                                                               MOS管符号箭头指向问题? - 呆涛的回答 - 知乎 https://www.zhihu.com/question/27955221/answer/38939126

衬底中的负电荷虽然很想投入栅极的怀抱,但是栅极之下是一层由二氧化硅(SiO2)形成的绝缘层,所以电子只能聚集在绝缘层的另一边,可望而不可即。也就不难理解为什么MOSFET是压控型的,以及为什么说MOSFET有很高的输入阻抗。

至于高输入阻抗有什么用?可以想象一个由电池V与电阻R1、电阻R2串联的电路,此时在电阻R2两边再并联一个电阻R3,那么电阻2两端的电压会因为R3的并联而下降,但是如果R3很大很大甚至趋向于无穷呢!此时R2的电压就不会受并联的影响,也更容易分析就是原来的V/(R1+R2)

功率MOSFET的基本特性静态特性:

其转移特性和输出特性如图2所示。

漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性,ID较大时,ID与UGS的关系近似线性,曲线的斜率定义为跨导Gfs。

MOSFET的漏极伏安特性(输出特性):截止区(对应于GTR的截止区);饱和区(对应于GTR的放大区);非饱和区(对应于GTR的饱和区)。电力 MOSFET工作在开关状态,即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管,漏源极间加反向电压时器件导通。电力 MOSFET的通态电阻具有正温度系数,对器件并联时的均流有利。动态特性:

其测试电路和开关过程波形如图3所示。

td(on)导通延时时间——导通延时时间是从当栅源电压上升到10%栅驱动电压时到漏电流升到规定电流的10%时所经历的时间。

tr上升时间——上升时间是漏极电流从10%上升到90%所经历的时间。  iD稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关,UGS达到UGSP后,在up作用下继续升高直至达到稳态,但iD已不变。

开通时间ton——开通延迟时间与上升时间之和。

td(off)关断延时时间——关断延时时间是从当栅源电压下降到90%栅驱动电压时到漏电流降至规定电流的90%时所经历的时间。这显示电流传输到负载之前所经历的延迟。tf下降时间——下降时间是漏极电流从90%下降到10%所经历的时间。关断时间toff——关断延迟时间和下降时间之和。

理解MOSFET的几个常用参数VDS,即漏源电压,这是MOSFET的一个极限参数,表示MOSFET漏极与源极之间能够承受的最大电压值。需要注意的是,这个参数是跟结温相关的,通常结温越高,该值最大。 RDS(on),漏源导通电阻,它表示MOSFET在某一条件下导通时,漏源极之间的导通电阻。这个参数与MOSFET结温,驱动电压Vgs相关。在一定范围内,结温越高,Rds越大;驱动电压越高,Rds越小。 Qg,栅极电荷,是在驱动信号作用下,栅极电压从0V上升至终止电压(如15V)所需的充电电荷。

也就是MOSFET从截止状态到完全导通状态,驱动电路所需提供的电荷,是一个用于评估MOSFET的驱动电路驱动能力的主要参数。 Id,漏极电流,漏极电流通常有几种不同的描述方式。根据工作电流的形式有,连续漏级电流及一定脉宽的脉冲漏极电流(Pulsed drain current)。这个参数同样是MOSFET的一个极限参数,但此最大电流值并不代表在运行过程中漏极电流能够达到这个值。它表示当壳温在某一值时,如果MOSFET工作电流为上述最大漏极电流,则结温会达到最大值。所以这个参数还跟器件封装,环境温度有关。

 Eoss,输出容能量,表示输出电容Coss在MOSFET存储的能量大小。由于MOSFET的输出电容Coss有非常明显的非线性特性,随Vds电压的变化而变化。所以如果datasheet提供了这个参数,对于评估MOSFET的开关损耗很有帮助。并非所有的MOSFET手册中都会提供这个参数,事实上大部分datasheet并不提供。 Body Diode di/dt 体二极管的电流变化率,它反应了MOSFET体二极管的反向恢复特性。因为二极管是双极型器件,它受到电荷存储的影响,当二极管反向偏置时,PN结储存的电荷必须清除,上述参数正是反应这一特性的。

 Vgs,栅源极最大驱动电压,这也是MOSFET的一个极限参数,表示MOSFET所能承受的最大驱动电压,一旦驱动电压超过这个极限值,即使在极短的时间内也会对栅极氧化层产生永久性伤害。一般来说,只要驱动电压不超过极限,就不会有问题。但是,某些特殊场合,因为寄生参数的存在,会对Vgs电压产生不可预料的影响,需要格外注意。 SOA,安全工作区,每种MOSFET都会给出其安全工作区域,不同双极型晶体管,功率MOSFET不会表现出二次击穿,因此安全运行区域只简单从导致结温达到最大允许值时的耗散功率定义。功率MOSFET的选型原则了解了MOSFET的参数意义,如何根据厂商的产品手册表选择满足自己需要的产品呢?可以通过以下四步来选择正确的MOSFET。

1) 沟道的选择

为设计选择正确器件的第一步是决定采用N沟道还是P沟道 MOSFET.在典型的功率应用中,当一个MOSFET接地,而负载连接到干线电压上时,该MOSFET就构成了低压侧开关。在低压侧开关中,应采用N沟 道MOSFET,这是出于对关闭或导通器件所需电压的考虑。当MOSFET连接到总线及负载接地时,就要用高压侧开关。通常会在这个拓扑中采用P沟道 MOSFET,这也是出于对电压驱动的考虑。

2) 电压和电流的选择

额定电压越大,器件的成本就越高。根据实践经验,额定电压应当大于干线电压或 总线电压。这样才能提供足够的保护,使MOSFET不会失效。就选择MOSFET而言,必须确定漏极至源极间可能承受的最大电压,即最大VDS.设计工程 师需要考虑的其他安全因素包括由开关电子设备(如电机或变压器)诱发的电压瞬变。不同应用的额定电压也有所不同;通常,便携式设备为20V、FPGA电源 为20~30V、85~220VAC应用为450~600V.

在连续导通模式下,MOSFET处于稳态,此时电流连续通过器件。脉冲尖峰是指有大量电 涌(或尖峰电流)流过器件。一旦确定了这些条件下的最大电流,只需直接选择能承受这个最大电流的器件便可。

3) 计算导通损耗

MOSFET器件的 功率耗损可由Iload2×RDS(ON)计算,由于导通电阻随温度变化,因此功率耗损也会随之按比例变化。对便携式设计来说,采用较低的电压比较容易 (较为普遍),而对于工业设计,可采用较高的电压。注意RDS(ON)电阻会随着电流轻微上升。关于RDS(ON)电阻的各种电气参数变化可在制造商提供 的技术资料表中查到。

4) 计算系统的散热要求

设计人员必须考虑两种不同的情况,即最坏情况和真实情况。建议采用针对最坏情况的计算结果,因为这 个结果提供更大的安全余量,能确保系统不会失效。在MOSFET的资料表上还有一些需要注意的测量数据;比如封装器件的半导体结与环境之间的热阻,以及最 大的结温。

开关损耗其实也是一个很重要的指标。导通瞬间的电压电流乘积相当大,一定程度上决定了器件的开关性能。不过,如果系统对开关性能要求比较高,可以选择栅极电荷QG比较小的功率MOSFET。




原文链接:http://m.elecfans.com/article/701446.html

IGBT

IGBT(Insulated Gate Bipolar Transistor),绝缘栅双极型晶体管是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。

GTR饱和压降低,载流密度大,但驱动电流较大;MOSFET驱动功率很小,开关速度快,但导通压降大,载流密度小。IGBT综合了以上两种器件的优点,驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。在IGBT得到大力发展之前,功率场效应管MOSFET被用于需要快速开关的中低压场合,晶闸管、GTO被用于中高压领域。MOSFET虽然有开关速度快、输入阻抗高、热稳定性好、驱动电路简单的优点;但是,在200V或更高电压的场合,MOSFET的导通电阻随着击穿电压的增加会迅速增加,使得其功耗大幅增加,存在着不能得到高耐压、大容量元件等缺陷。

双极晶体管具有优异的低正向导通压降特性,虽然可以得到高耐压、大容量的元件,但是它要求的驱动电流大,控制电路非常复杂,而且交换速度不够快。IGBT正是作为顺应这种要求而开发的,它是由MOSFET(输入级)和PNP晶体管(输出级)复合而成的一种器件,既有MOSFET器件驱动功率小和开关速度快的特点(控制和响应),又有双极型器件饱和压降低而容量大的特点(功率级较为耐用),频率特性介于MOSFET与功率晶体管之间,可正常工作于几十KHz频率范围内。

基于这些优异的特性,IGBT一直广泛使用在超过300V电压的应用中,模块化的IGBT可以满足更高的电流传导要求,其应用领域不断提高,今后将有更大的发展。IGBT的结构与特性:如图1所示为一个N沟道增强型绝缘栅双极晶体管结构, N+区称为源区,附于其上的电极称为源极(即发射极E)。N基极称为漏区。器件的控制区为栅区,附于其上的电极称为栅极(即门极G)。沟道在紧靠栅区边界形成。在C、E两极之间的P型区(包括P+和P-区,沟道在该区域形成),称为亚沟道区(Subchannel region)。而在漏区另一侧的P+区称为漏注入区(Drain injector),它是IGBT特有的功能区,与漏区和亚沟道区一起形成PNP双极晶体管,起发射极的作用,向漏极注入空穴,进行导电调制,以降低器件的通态电压。附于漏注入区上的电极称为漏极(即集电极C)。

图1 N沟道增强型绝缘栅双极晶体管结构IGBT的开关作用是通过加正向栅极电压形成沟道,给PNP(原来为NPN)晶体管提供基极电流,使IGBT导通。反之,加反向门极电压消除沟道,切断基极电流,使IGBT关断。IGBT的驱动方法和MOSFET基本相同,只需控制输入极N-沟道MOSFET,所以具有高输入阻抗特性。当MOSFET的沟道形成后,从P+基极注入到N-层的空穴(少子),对N-层进行电导调制,减小N-层的电阻,使IGBT在高电压时,也具有低的通态电压。IGBT是由MOSFET和GTR技术结合而成的复合型开关器件,是通过在功率MOSFET的漏极上追加p+层而构成的,性能上也是结合了MOSFET和双极型功率晶体管的优点。

N+区称为源区,附于其上的电极称为源极(即发射极E);P+区称为漏区,器件的控制区为栅区,附于其上的电极称为栅极(即门极G)。沟道在紧靠栅区边界形成。在C、E两极之间的P型区(包括P+和P-区)(沟道在该区域形成)称为亚沟道区(Subchannel region)。而在漏区另一侧的P+区称为漏注入区(Drain injector),它是IGBT特有的功能区,与漏区和亚沟道区一起形成PNP双极晶体管,起发射极的作用,向漏极注入空穴,进行导电调制,以降低器件的通态压降。附于漏注入区上的电极称为漏极(即集电极C)。

图2 IGBT的结构IGBT是由一个N沟道的MOSFET和一个PNP型GTR组成,它实际是以GTR为主导元件,以MOSFET为驱动元件的复合管。IGBT除了内含PNP晶体管结构,还有NPN晶体管结构,该NPN晶体管通过将其基极与发射极短接至MOSFET的源极金属端使之关断。IGBT的4层PNPN结构,内含的PNP与NPN晶体管形成了一个可控硅的结构,有可能会造成IGBT的擎柱效应。IGBT与MOSFET不同,内部没有寄生的反向二极管,因此在实际使用中(感性负载)需要搭配适当的快恢复二极管。IGBT的理想等效电路及实际等效电路如下图所示:

图3 IGBT的理想等效电路及实际等效电路由等效电路可将IGBT作为对PNP双极晶体管和功率MOSFET进行达林顿连接后形成的单片型Bi-MOS晶体管。因此,在门极-发射极之间外加正电压使功率MOSFET导通时,PNP晶体管的基极-集电极就连接上了低电阻,从而使PNP晶体管处于导通状态,由于通过在漏极上追加p+层,在导通状态下,从p+层向n基极注入空穴,从而引发传导性能的转变。因此,它与功率MOSFET相比,可以得到极低的通态电阻。此后,使门极-发射极之间的电压为0V时,首先功率MOSFET处于断路状态,PNP晶体管的基极电流被切断,从而处于断路状态。如上所述,IGBT和功率MOSFET一样,通过电压信号可以控制开通和关断动作。IGBT的工作特性:1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。

IGBT 的伏安特性是指以栅源电压Ugs 为参变量时,漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs 的控制,Ugs 越高, Id 越大。它与GTR 的输出特性相似,也可分为饱和区1 、放大区2和击穿特性3部分。在截止状态下的IGBT,正向电压由J2 结承担,反向电压由J1结承担。如果无N+缓冲区,则正反向阻断电压可以做到同样水平,加入N+缓冲区后,反向关断电压只能达到几十伏水平,因此,限制了IGBT 的某些应用范围。IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。

它与MOSFET的转移特性相同,当栅源电压小于开启电压Ugs(th) 时,IGBT 处于关断状态。在IGBT 导通后的大部分漏极电流范围内, Id 与Ugs呈线性关系。最高栅源电压受最大漏极电流限制,其最佳值一般取为15V左右。IGBT 的开关特性是指漏极电流与漏源电压之间的关系。IGBT 处于导通态时,由于它的PNP 晶体管为宽基区晶体管,所以其B 值极低。尽管等效电路为达林顿结构,但流过MOSFET 的电流成为IGBT 总电流的主要部分。此时,通态电压Uds(on) 可用下式表示:Uds(on) = Uj1 + Udr + IdRoh式中Uj1 —— JI 结的正向电压,其值为0.7 ~1V ;Udr ——扩展电阻Rdr 上的压降;Roh ——沟道电阻。通态电流Ids 可用下式表示:Ids=(1+Bpnp)Imos式中Imos ——流过MOSFET 的电流。

由于N+ 区存在电导调制效应,所以IGBT 的通态压降小,耐压1000V的IGBT 通态压降为2 ~ 3V 。IGBT 处于断态时,只有很小的泄漏电流存在。1动态特性IGBT在开通过程中,大部分时间是作为MOSFET 来运行的,只是在漏源电压Uds 下降过程后期, PNP晶体管由放大区至饱和,又增加了一段延迟时间。td(on) 为开通延迟时间,tri为电流上升时间。实际应用中常给出的漏极电流开通时间ton即为td (on) tri之和。漏源电压的下降时间由tfe1和tfe2组成。IGBT的触发和关断要求给其栅极和基极之间加上正向电压和负向电压,栅极电压可由不同的驱动电路产生。当选择这些驱动电路时,必须基于以下的参数来进行:器件关断偏置的要求、栅极电荷的要求、耐固性要求和电源的情况。

因为IGBT栅极- 发射极阻抗大,故可使用MOSFET驱动技术进行触发,不过由于IGBT的输入电容较MOSFET为大,故IGBT的关断偏压应该比许多MOSFET驱动电路提供的偏压更高。IGBT的开关速度低于MOSFET,但明显高于GTR。IGBT在关断时不需要负栅压来减少关断时间,但关断时间随栅极和发射极并联电阻的增加而增加。IGBT的开启电压约3~4V,和MOSFET相当。IGBT导通时的饱和压降比MOSFET低而和GTR接近,饱和压降随栅极电压的增加而降低。

IGBT的工作原理:IGBT是将强电流、高压应用和快速终端设备用垂直功率MOSFET的自然进化。由于实现一个较高的击穿电压BVDSS需要一个源漏通道,而这个通道却具有很高的电阻率,因而造成功率MOSFET具有RDS(on)数值高的特征,IGBT消除了现有功率MOSFET的这些主要缺点。虽然最新一代功率MOSFET 器件大幅度改进了RDS(on)特性,但是在高电平时,功率导通损耗仍然要比IGBT 技术高出很多。较低的压降,转换成一个低VCE(sat)的能力,以及IGBT的结构,同一个标准双极器件相比,可支持更高电流密度,并简化IGBT驱动器的原理图。N沟型的IGBT工作是通过栅极-发射极间加阀值电压VTH以上的(正)电压,在栅极电极正下方的p层上形成反型层(沟道),开始从发射极电极下的n-层注入电子。

该电子为p+n-p晶体管的少数载流子,从集电极衬底p+层开始流入空穴,进行电导率调制(双极工作),所以可以降低集电极-发射极间饱和电压。工作时的等效电路如图1(b)所示,IGBT的符号如图1(c)所示。在发射极电极侧形成n+pn-寄生晶体管。若n+pn-寄生晶体管工作,又变成p+n- pn+晶闸管。电流继续流动,直到输出侧停止供给电流。通过输出信号已不能进行控制。一般将这种状态称为闭锁状态。为了抑制n+pn-寄生晶体管的工作IGBT采用尽量缩小p+n-p晶体管的电流放大系数α作为解决闭锁的措施。具体地来说,p+n-p的电流放大系数α设计为0.5以下。 IGBT的闭锁电流IL为额定电流(直流)的3倍以上。

IGBT的驱动原理与电力MOSFET基本相同,通断由栅射极电压uGE决定。导通IGBT硅片的结构与功率MOSFET 的结构十分相似,主要差异是IGBT增加了P+ 基片和一个N+ 缓冲层(NPT-非穿通-IGBT技术没有增加这个部分),其中一个MOSFET驱动两个双极器件。基片的应用在管体的P+和N+ 区之间创建了一个J1结。当正栅偏压使栅极下面反演P基区时,一个N沟道形成,同时出现一个电子流,并完全按照功率MOSFET的方式产生一股电流。如果这个电子流产生的电压在0.7V范围内,那么,J1将处于正向偏压,一些空穴注入N-区内,并调整阴阳极之间的电阻率,这种方式降低了功率导通的总损耗,并启动了第二个电荷流。最后的结果是,在半导体层次内临时出现两种不同的电流拓扑:一个电子流(MOSFET 电流);空穴电流(双极)。uGE大于开启电压UGE(th)时,MOSFET内形成沟道,为晶体管提供基极电流,IGBT导通。

导通压降电导调制效应使电阻RN减小,使通态压降小。关断当在栅极施加一个负偏压或栅压低于门限值时,沟道被禁止,没有空穴注入N-区内。在任何情况下,如果MOSFET电流在开关阶段迅速下降,集电极电流则逐渐降低,这是因为换向开始后,在N层内还存在少数的载流子(少子)。这种残余电流值(尾流)的降低,完全取决于关断时电荷的密度,而密度又与几种因素有关,如掺杂质的数量和拓扑,层次厚度和温度。少子的衰减使集电极电流具有特征尾流波形,集电极电流引起以下问题:功耗升高;交叉导通问题,特别是在使用续流二极管的设备上,问题更加明显。鉴于尾流与少子的重组有关,尾流的电流值应与芯片的温度、IC 和VCE密切相关的空穴移动性有密切的关系。因此,根据所达到的温度,降低这种作用在终端设备设计上的电流的不理想效应是可行的,尾流特性与VCE、IC和 TC有关。

栅射极间施加反压或不加信号时,MOSFET内的沟道消失,晶体管的基极电流被切断,IGBT关断。反向阻断当集电极被施加一个反向电压时,J1 就会受到反向偏压控制,耗尽层则会向N-区扩展。因过多地降低这个层面的厚度,将无法取得一个有效的阻断能力,所以,这个机制十分重要。另一方面,如果过大地增加这个区域尺寸,就会连续地提高压降。正向阻断当栅极和发射极短接并在集电极端子施加一个正电压时,P/NJ3结受反向电压控制。此时,仍然是由N漂移区中的耗尽层承受外部施加的电压。闩锁IGBT在集电极与发射极之间有一个寄生PNPN晶闸管。在特殊条件下,这种寄生器件会导通。这种现象会使集电极与发射极之间的电流量增加,对等效MOSFET的控制能力降低,通常还会引起器件击穿问题。

晶闸管导通现象被称为IGBT闩锁,具体地说,这种缺陷的原因互不相同,与器件的状态有密切关系。通常情况下,静态和动态闩锁有如下主要区别:式中Imos ——流过MOSFET 的电流。只在关断时才会出现动态闩锁。这一特殊现象严重地限制了安全操作区。为防止寄生NPN和PNP晶体管的有害现象,有必要采取以下措施:一是防止NPN部分接通,分别改变布局和掺杂级别;二是降低NPN和PNP晶体管的总电流增益。

此外,闩锁电流对PNP和NPN器件的电流增益有一定的影响,因此,它与结温的关系也非常密切;在结温和增益提高的情况下,P基区的电阻率会升高,破坏了整体特性。因此,器件制造商必须注意将集电极最大电流值与闩锁电流之间保持一定的比例,通常比例为1:5。
