该项目使用C51语言编程，实现4x4行列式键盘的按键检测和1位共阴极数码管的字符显示。程序在开机时显示黑屏，按键后显示所按键的键值（0~F）。通过P2口进行键扫描，P0口控制数码管显示，当检测到按键时更新显示内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

项目文件

文件

关于项目的内容知识点可以见专栏单片机原理及应用的第四章行列式键盘

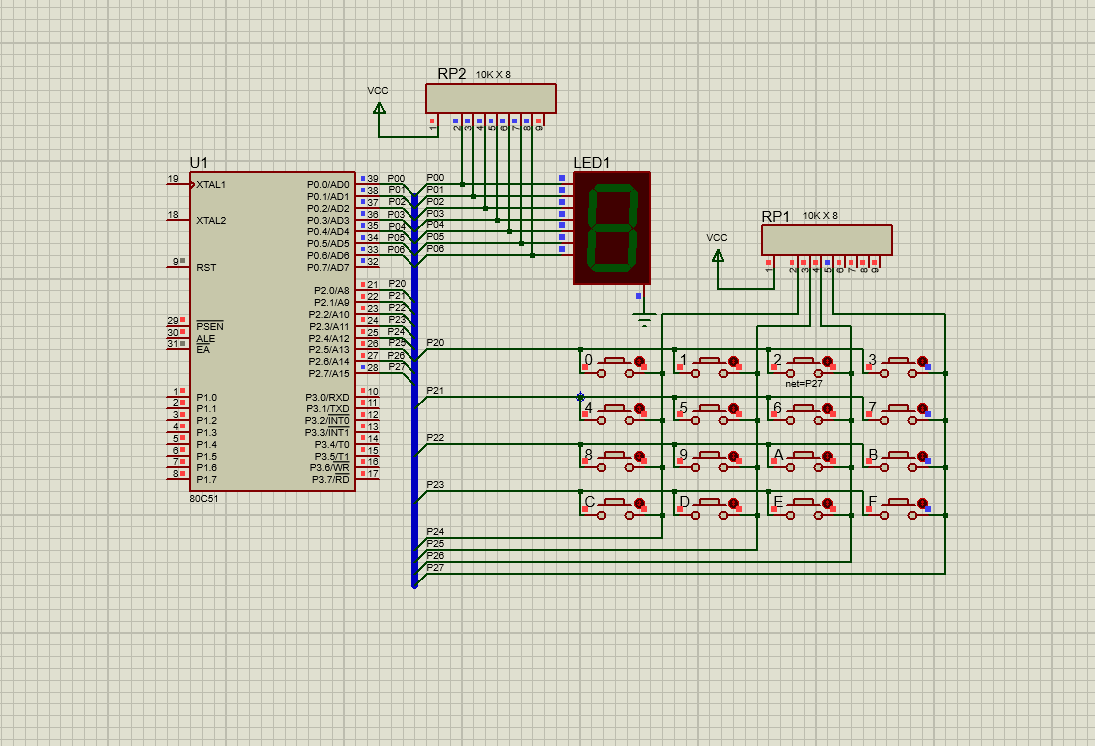

图为4x4行列式键盘和1位共阴极数码管电路原理图。

要求开机后数码管暂为黑屏状态，按下任意按键后，显示该键的键值字符(0~F)。若没有新键按下，则维持前次按键结果

在这里插入图片描述
首先确定主程序需要的东西：

在这里插入图片描述
获取键号：

在这里插入图片描述

参考代码：

#include <reg51.h>
char led_mod[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,	  //led显示码0~f
				  0x7f,0x6f,0x77,0x7c,0x58,0x5e,0x79,0x71};
char key_buf[] = {0xee, 0xde, 0xbe, 0x7e,0xed, 0xdd, 0xbd, 0x7d,//键值
				  0xeb, 0xdb, 0xbb, 0x7b,0xe7, 0xd7, 0xb7, 0x77};

char getKey()
 {
	char key_scan[] = {0xef, 0xdf, 0xbf, 0x7f};	   //键扫描码
	char i = 0, j = 0;
	for (i = 0; i < 4 ; i++) {
		P2 = key_scan[i];  						   //P2送出键扫描码
		if ((P2 & 0x0f) != 0x0f) {				   //判断有无键闭合
			for (j = 0 ; j < 16 ;j++)
{
				if (key_buf[j]==P2) return j;      //查找闭合键键号
			}
		}
	}
	return -1;									   //无键闭合
}

void main()
 {
	char key = 0;
	P0 = 0x00; 									   //开机黑屏
	while(1)
{
		key = getKey();							   //获得闭合键号
		if (key != -1) P0 = led_mod[key];		   //显示闭合键号
	}
}
