4~20mA电流输出芯片XTR111完整电路

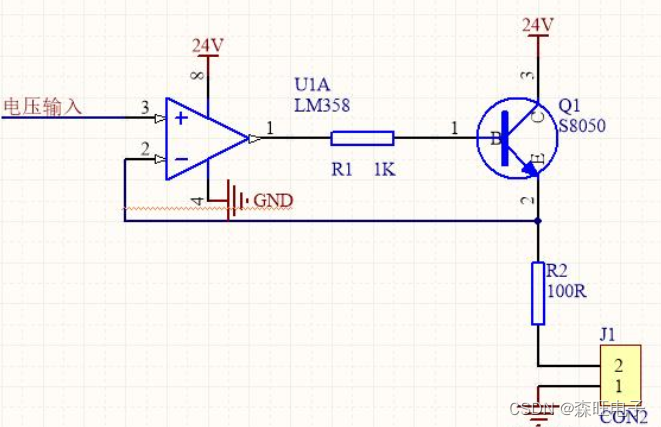

在工控或者和工控相关的行业，一定会遇到需要输出4~20mA电流的时候。而XTR111是应用最广泛的电流输出芯片。   最简单简陋的电流输出电路，是用“三级管+放大器”构成的。如下图所示：

这个电路很简单，你可以试着搭一下，J1是电流输出口，你可以在J1上接个LED灯，随着“电压输入”的变化，LED灯的亮度就会变化，这说明电流发生了变化。

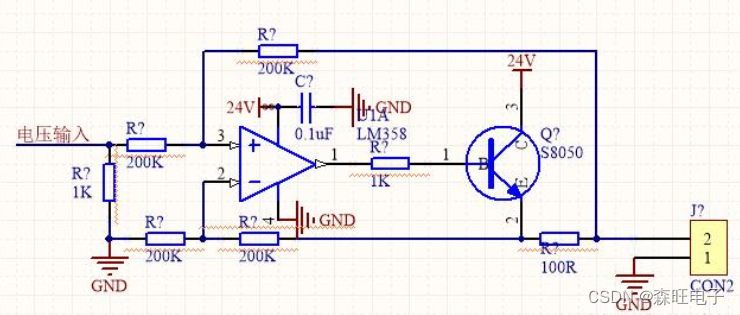

“三极管+放大器”组成的电流输出电流，还可以再经过改进，如下图所示：

尽管做了改进，得到的电流输出也不是完全随电压输入呈线性的关系。所以在高精度仪器上，一般使用集成型的电流芯片。例如我们今天要讲的XTR111就是应用最广泛的电流输出芯片。

为什么最广泛？原因有二：一是线性度非常好、二是价格便宜。总结成一点，就是性价比高。

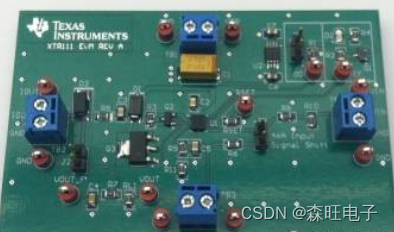

你可以去TI的官网下载XTR111的芯片手册，官网还做了一个XTR111的demo板，提供板子的原理图和PCB图，我们做的电路，也都是根据他提供的开发板原理图来画的。

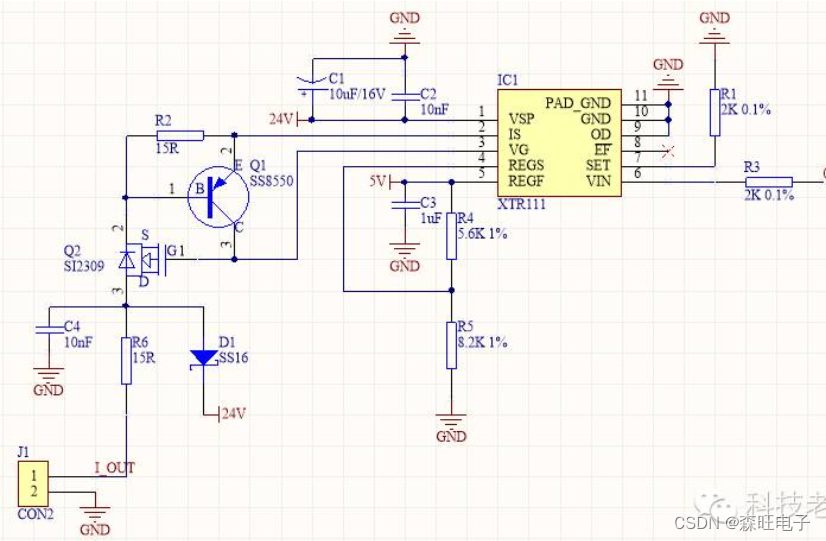

为了大家方便，我这里给大家提供一种久经考验的电路，省去了大家找资料的麻烦，直接可以使用，优点有二：一是原料好买，二是体积小。

电路解释：

• 电路中的24V，实际上可以用7V~44V都可以，我曾经用过24V，12V，9V都没有问题。
• 电路中的5V，不是由外部提供，而是XTR111输出的，这个5V可以用来给DAC芯片供电，当然也可以不用。这个5V最大提供5mA电流，给DAC芯片提供电流绰绰有余，给其它芯片供电的话，你要搞清楚能否带的起来。
• 电路中，PNP三极管使用SS8550，不是S8550。PMOS管使用SI2309。这两个芯片都使用SOT-23-3封装，整个电路做下来，体积可以非常小。
• 0~5V输入，对应的是0~25mA的输出电流，线性度非常好。可以用独立的DAC芯片或者单片机的DAC直接驱动
