练习STM32动态更改PWM波频率和占空比

STM32的PWM波动态调频和调占空比
以TIM3_CH1为例
（1）定时器工作原理

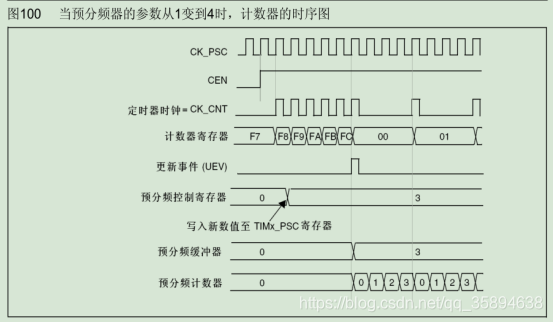

定时器的时基单元包含三个部分：①自动装载寄存器（TIMx_ARR），②预分频器寄存器 (TIMx_PSC)，③计数器寄存器(TIMx_CNT)。设置自动装载值，预分频器根据所设置的分频系数（1-65536）对定时器所选择的时钟源进行分频，分频后的频率驱动计数器。计算器开始计数，当计数器达到自动装载值时，重新开始计数！
以秒表举例：时钟源是秒针，经过60分频后的频率变成分针，分针一分钟一分钟的增加，当分针数达到60时，又从零开始计数。在这个例子中，秒针是时钟源，第一个60就是预分频器设置的值，第二个60就是自动装载寄存器设置的值。
（2）PWM波工作原理
PWM波就是一串周期性的高低电平信号，不过高低电平持续时间可调。当以定时器为驱动时，定时器的计数频率就是PWM波的频率，然后根据TIMx_CCRx设置的值和定时器计数器当前的数值TIMx_CNT比较大小，根据比较结果输出高低电平。比较结果和高低电平之间的关系就是我们设置的PWM对齐方式。
同样以上文的秒表举例，如果我们设置为边沿对齐的向上计数模式，当我们设置的值为30时，分针数每次加一都和30比较，比30小则输出高电平，反之低电平。
（3）PWM波调频和调占空比的实现方式
1、调节占空比：只要根据设置的TIMx_ARR寄存器的值和所需要的占空比设置TIMx_CCRx寄存器的值即可。例如：TIMx_ARR的值为100，需要占空比为50%，则设置TIMx_CCRx的值为50即可。
