LM2596 降压

LM2596
开关型降压芯片
用在恒压输出的降压电路中
通过电阻对输出的电压值进行采样，输入到芯片的反馈端，通过改变电阻的阻值就能改变
最终的输出电压，如果想要这个芯片工作在恒流模式就需要对电路的电流进行采样，将电流转换为电压之后输入到芯片的反馈端，就可以让这个芯片工作在恒流的模式。

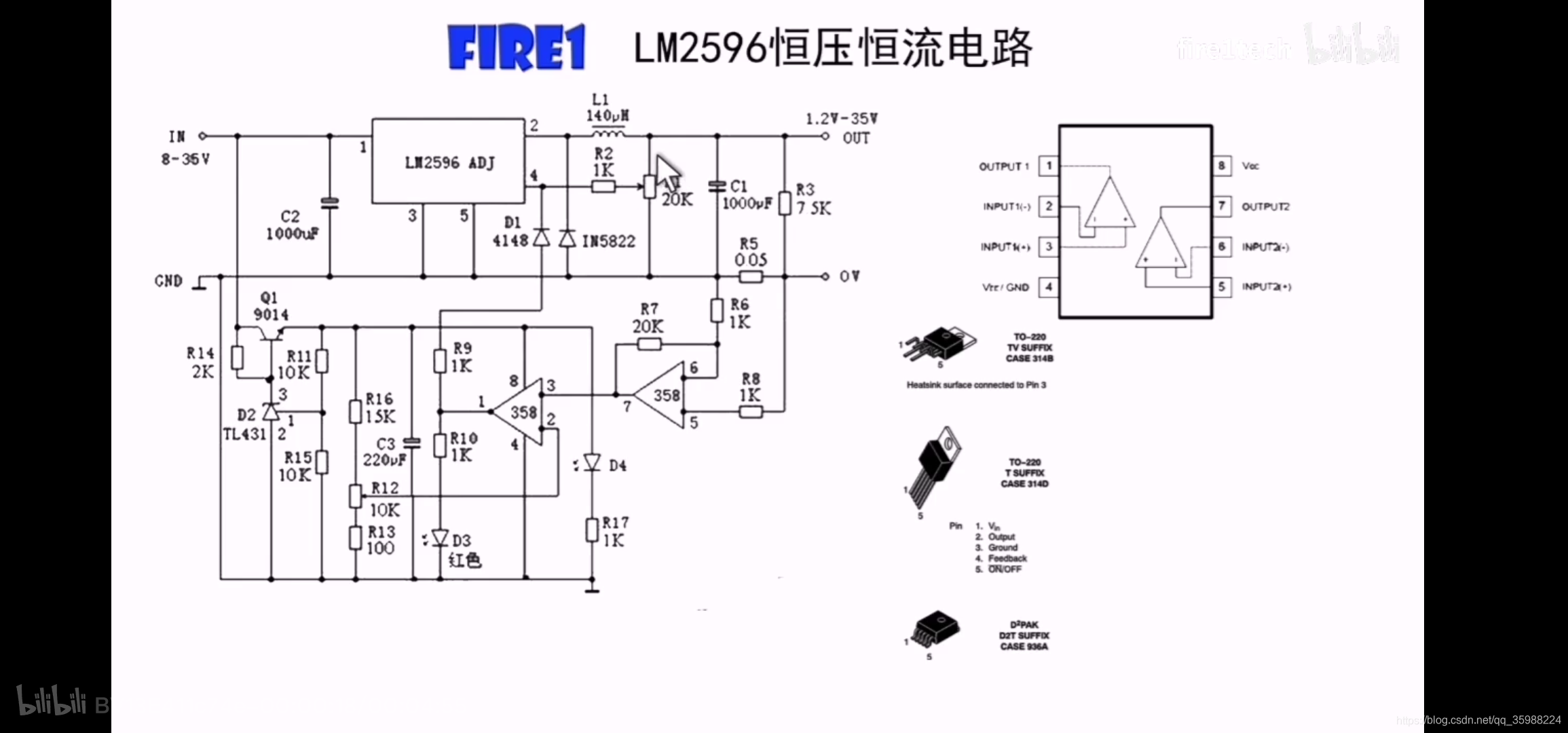

下面看一下电路的工作原理，这个电路中2596的外围电路和典型电路是完全一样的，不同的是，这个电压的采样部分增加了电流的采样，我们注意看在这个负极的回路中串联了一个50mΩ电阻，这个电阻的作用，是对负载的电流进行采样，它将流过负载的电流转换为电压，电流的控制部分使用了一个芯片，这个芯片是lm 358，这是一个常用的双运放芯片，电阻采样电阻将电流转换为电压之后，首先经过第一级运放进行放大，放大之后的电压会输入到后面的电压比较器的三号引脚，也就是这个电压比较器的同向输入端电压比较器的反向端，接到了这个电阻的中间抽头通过改变这个电阻的阻值，就能改变变压比较器的基准电压，这个基准电压是由三个电阻分压而得的，通过改变电阻的阻值就能改变最终的恒流值，
我们首先来看一下这流过程，当电流流过电压，结果一起放大之后进入到电压比较器反向输入端的参考电压进行比较，如果流过负载的电流有所增加，在这个采样电阻上的压降就增加

就会使这边也是比较专，比同向输入端的压值增高，如果这个点的电压值超过了反向输入端的电压值，输出端就会变为高电平，这个高电平会经过电阻r9，经过2g管入到芯片的反馈专，这两个电压如果提高这个芯片的输出，电压会降低的，所以一旦这个电流增大，就会通过一系列的反馈，使这个芯片的输出力压降低，从而降低输出的电流，因为这个电路是不断的，对电流采样电阻上的电压进行采样调整，电压的过程，出彩样的，所以调整电压的过程是一个持续性的，这就构成了一个闭环的控制，这些路除了有电流的采样部分之外，还有电压的采样部分，他同时要对输出的电压值进行采样，所以这个电路实际上是一恒流电路，通过改变这个电阻，r1的阻值就能够改变这个芯片的最终输出电压上线，改变电阻阻值，通过改变22这个电阻的阻值就能够改变这个电路的横流值，所以这电路如果电流小于设定的恒流值，这个线路的输出就会工作的恒压模式，如果输出的电流超过电路设置的横流值，这个电源就工作在恒流模式，这个就是m358内部结构框图，它内部包含两个相同的运算，放大器，这是一个很常用的双运放芯片，下面这个是2596常用的三种封装的封装以及，骨结构框图，但内部是包含两个相同的运算放大器，这是一个很常用的双运放芯片，下面这个是2596常用的三种封装，两种直插的封装以及一种贴片的封装，其他的引脚排序的五号引脚芯片的使能端在常规使用时，通常是接地的，对面会正常输出这个影响，接高电平芯片会关断输出，下面我们来看一下，安徽使用时通常是接地的，对现在为正常输出，如果这个引脚接高电平，今天会关断输出，下面我们来看一下电路的左边部分，这部分的作用是给芯片提供工作定员的电压值比较高，通过这个电路的降压之后，给这个芯片后面提供电源，相当于串联稳压电路是要整整输出电压，这通过9014这个安全三极管作为调整管来调整输出的电压的，而这个调整管的电压参考使用了一个电压基准切l431，并且这个电压基准它的采样是从行采样的，所以前面这个电源部分的作用有两个，一个是将输入的高电压降低，后面的芯片提供工作电源，另一方面，加入了碾压的电路，可以使输出的电压相对稳定，这样就可以让留电压比较器的参考电压值相对的稳定，因为这点的只是作为参考电压来使用的，如果这两段的电压不稳，最终的输出电流是会跟随负载的电压变化而变化，这就是一个简单的恒压恒流电路的工作原理，你可以把这个芯片换成其他的迪加芯片，就可以改变这个芯片的最高电压值，以及最大的输出电流纸卷中使用的电流采样电阻是一个50毫的电阻阻可以使用，可以使用贴片的电阻，在选用时需要根据输出电流，电流，电流电阻的功率，这就是个简单的可调，恒压恒流电路的工作原理和今天的大家的关注，再见
