该器件是一款最大输入45V，输出5V，最大3A电流的DC-DC降压稳压器，由HTC制造，型号LM2596R-5.0，嘉立创内部编号C77782，采用TO-263-5封装，适用于电源管理电路。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.简介

最大输入电压：DC 45V

输出电压：DC 5V

最大输出电流：3A

芯片品牌： HTC

厂家型号： LM2596R-5.0

嘉立创编号： C77782

封装： TO-263-5

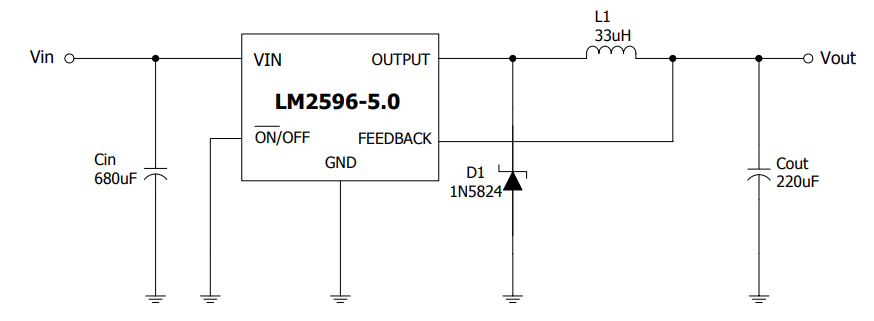

2.应用电路
