LM2596典型降压型电路分析

        DC-DC转换器是电子电路中用来将直流电压从一个水平转换到另一个水平的关键组件。可以实现升压、降压或者电压反转等功能，以下是常见的经典DC-DC方案：（以LM2596降压型电路为例）

        LM2596电源转换器稳压器是一款易于使用的非同步直流/直流降压转换器，具有高达50V的宽输入电压范围。该稳压器能够提供高达3A的直流负载电流，并具有出色的线路和负载调节性能。这些器件可提供3.3V、5V、12V固定输出电压和可调节输出电压版本。

其主要特性包括：

高效率（高达90%）；

内置功率MOSFET；

输出电压可调（固定输出版本：3.3V、5V、12V等，也有可调版本）

典型应用场景:

电池供电设备；

工业控制系统；

汽车电子设备；

通信设备；

LM2596典型应用电路设计(LM2596S-5.0):

最大输入电压：DC 40V

输出电压：DC 5V

最大输出电流：3A

芯片品牌：UMW(友台半导体)

厂家型号：LM2596S-5.0

嘉立创编号：C347421

封装：TO-263-5

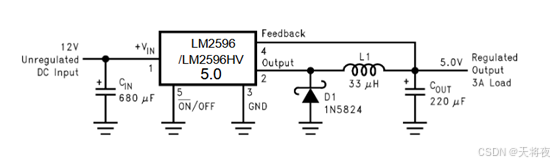

以下是经典的基于LM2596的DC-DC降压方案应用电路，以固定输出5V，12V输入为例（摘自UMW LM2596/LM2596HV数据手册）：

        接下来对电路进行具体分析：

        CIN选择680μF的电容主要是为了减少输入电压的波动，起滤波作用，根据耐压需求，输入电容的耐压值至少为最大输出电容的1.5倍，因此对于12V输出，电容的耐压值至少为18V，但为了增加电路的容错性应选择更高耐压值25V的电容，可增加电容的使用寿命，同时输入电容的均方根电流值至少为负载电流的一半，即至少为1.5A，综合多方面考虑，680μF的电容在耐压值25V下可以满足条件；

        33μH的电感是降压转化器的核心，会在开关周期内储存和释放能量；输出引脚接入1N5824二极管主要起续流作用，当开关管关闭时，电感L1储存的能量会通过D1释放到地，维持电路的连续性，防止电路突然中断导致的尖锋电压，损害电路；COUT选择220μF的电容，是为了使输出电压更加平滑，减少纹波，进而提供稳定的电源给负载。
