第六讲：分层设计和Symbol

对于复杂的电路设计，可以把电路分成对个不同的子电路，把每个子电路打包成一个Symbol，然后再把这些子电路（也就是Symbol）连接生成完整设计电路。

课程内容简介
1、创建子电路
2、生成和编辑Symbol
3、调用Symbol
4、参数传递—将子电路的电路参数值传递到上层电路
File -> Design Parameters
5、打开Example

实操
1、创建子电路
在这里插入图片描述

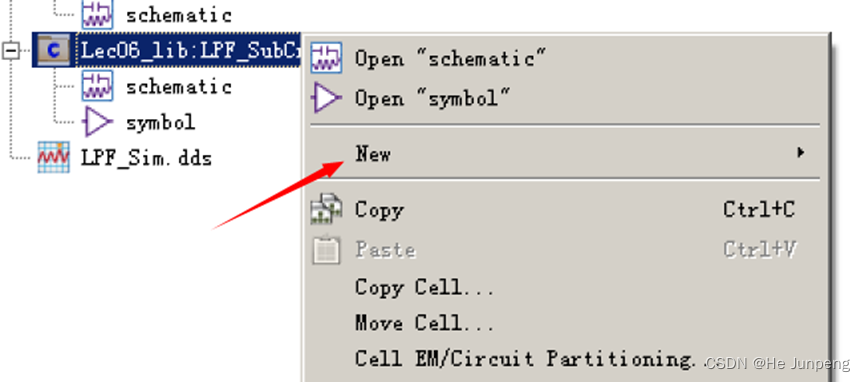

2、创建子电路的Symbol，New下级的Symbol

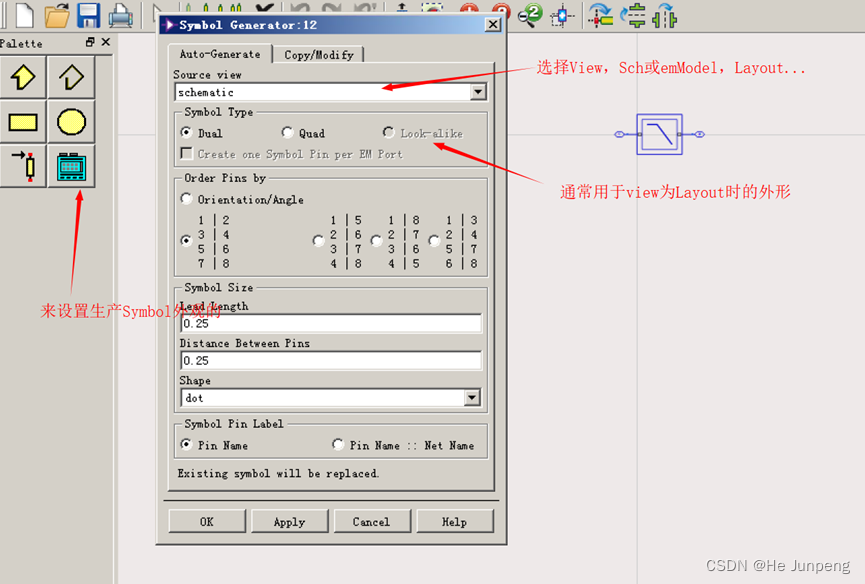

在这里插入图片描述

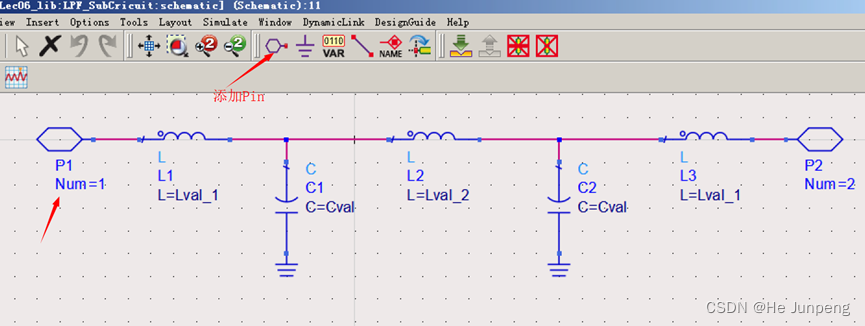

3、编辑新生成的Symbol

在这里插入图片描述

参数传递
在子电路中设置 File -> Design Parameters

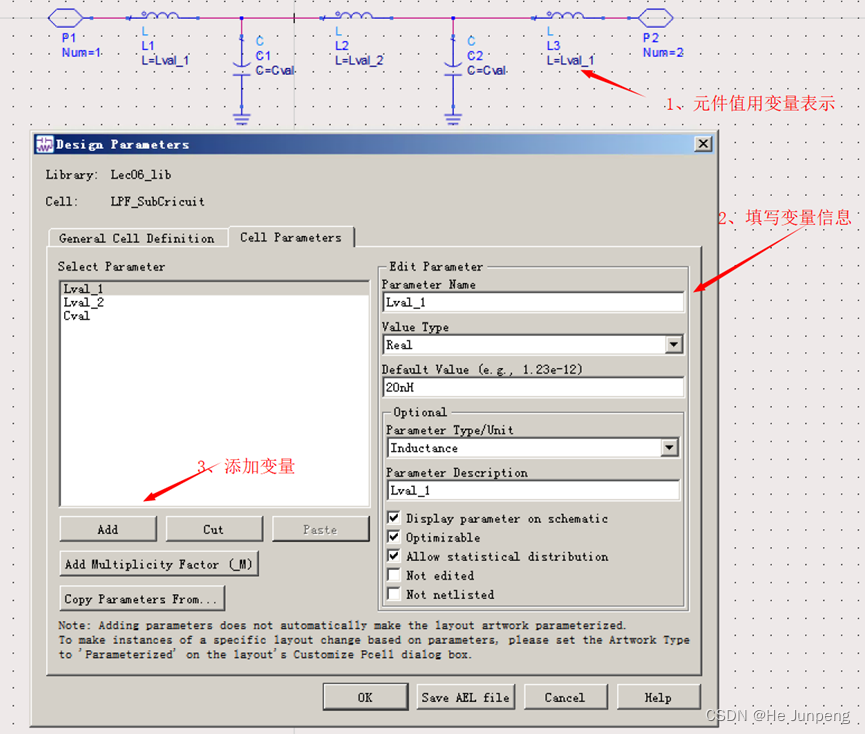

在这里插入图片描述

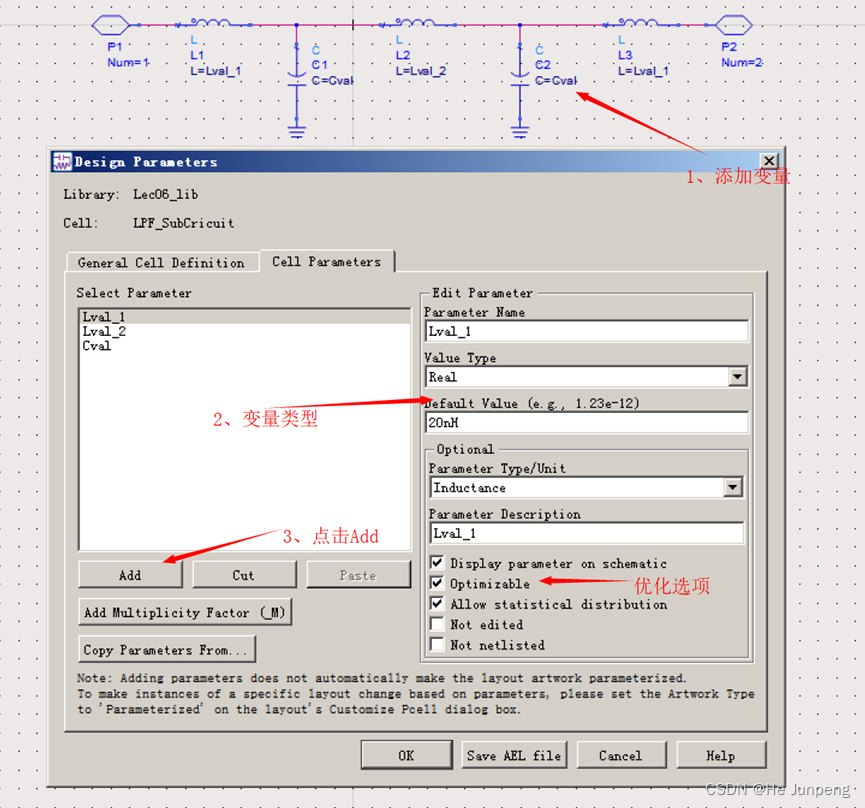

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

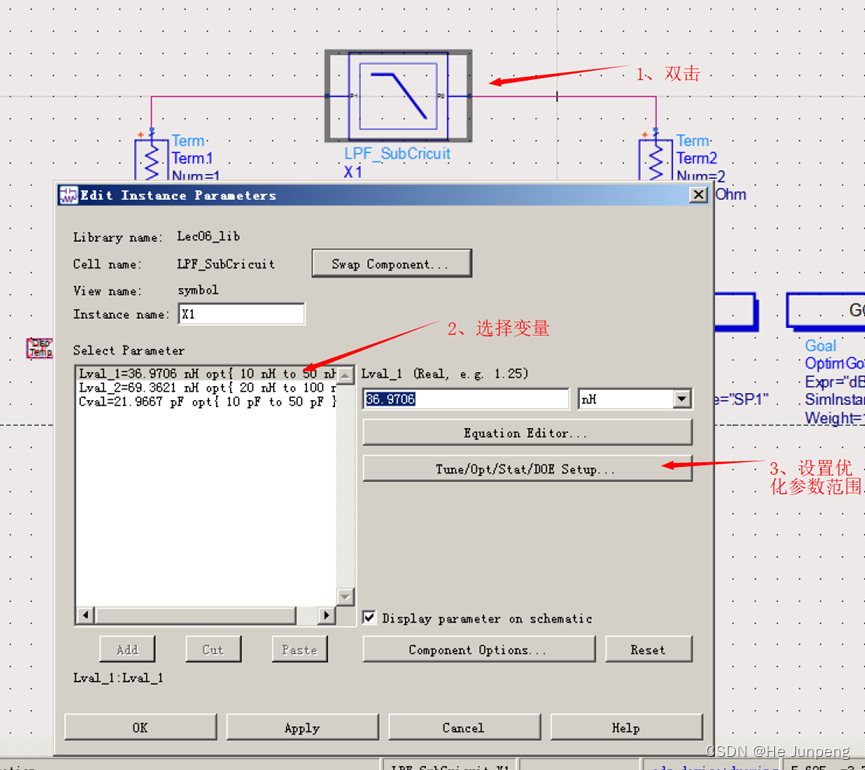

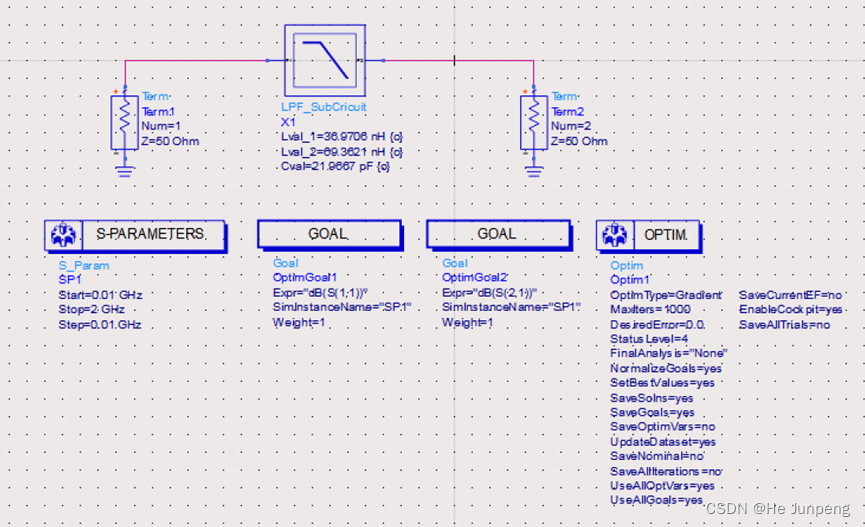

运行优化分析在这里插入图片描述

分析结果

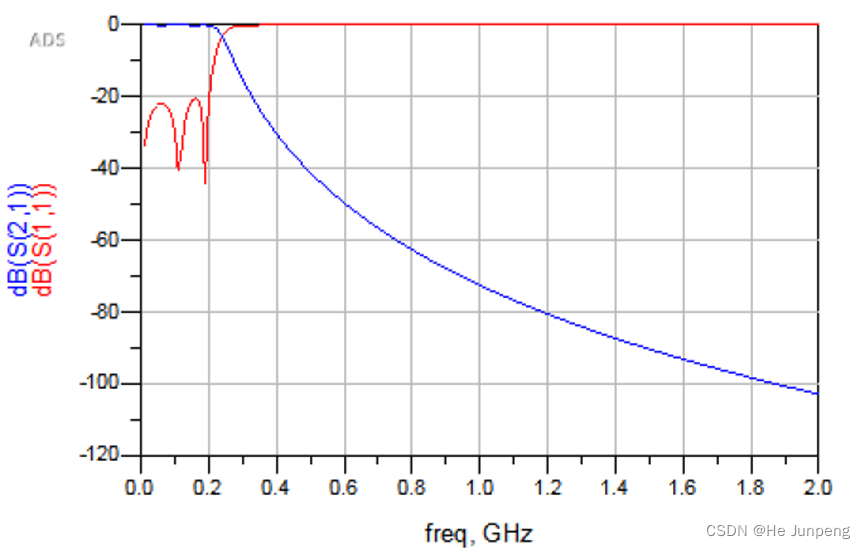

在这里插入图片描述
