Cameralink 标准解读与实现<1>

本篇将从物理接口、模式配置，传输协议、信号时序，已经硬件设计和逻辑实现等方面介绍Cameralink标准。

Cameralink 标准

Camera link是一种串行通信协议标准，基于National Semiconductor接口Channnel-link(简称 C-link,与2000年 在美国自动化冬夜学会AIA的推动下)，为摄像机接口设计。该标准规定了相机、线缆和图像采集卡节点定义，及相应的硬件设计。
在物理层 Camera Link标准使用了LVDS（Low Voltage Differential Signaling）技术,该技术单线最高理论速度可达1.923Gbps，因此Camera Link标准在物理层的信号都是以差分的形式出现。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20191020120244709.png)

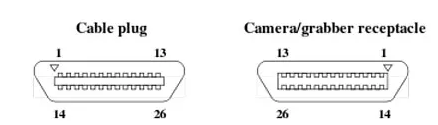

该图是（右图）是目前常用的Camera Link 接口示意图，基于左图改进，有更好的可靠性。在标准的Camera Link中有三种模式分别为Base Medium Full 三种，其中Base模式只使用一个物理接口，26条线其中有四条是内部地（在相机一端 内部地 直接连到相机的数字地，在采集卡一端通过一个O欧姆的电阻连接到地，方便之后替换成电阻和电容），剩下的22条线，为11个差分对，在Base模式中，有4对保留信号用于相机的控制（曝光触发等），还有两对用于采集卡和相机之间的串行通信，剩下5对，1对为时钟信号，4对为图像数据，时钟和数据之间的关系为一个时
