一、背景

NRF52832 内部 Flash 的存储官方提供了两种方式，一种是 FStorage 方式，另一种是在 FStorage 基础上的 FDS 方式。

1.1 FStorage方式

FStorage 是一个用于读取、写入和擦除持久闪存中数据的模块。该模块定义了一个异步接口来访问闪存，并使用 读、写和（page）擦除 操作。通过对注册事件处理程序的回调，通知应用程序的操作结果。

FStorage 方式是一个低级库，旨在为闪存提供一个简单的、原始的接口。如果需要一个具有 更新、搜索 功能的更高级别 API 来存储记录和文件，可以看第二种方式 FDS 数据存储方式。

1.2 Flash区域

FStorage 方式不保证不同的存储应用实例在非重叠的闪存区域上运行，因此需要用户自己确保对该区域的使用不会影响其他功能，也就是说用户自己保证不将数据内容叠加到同个区域进行存储。

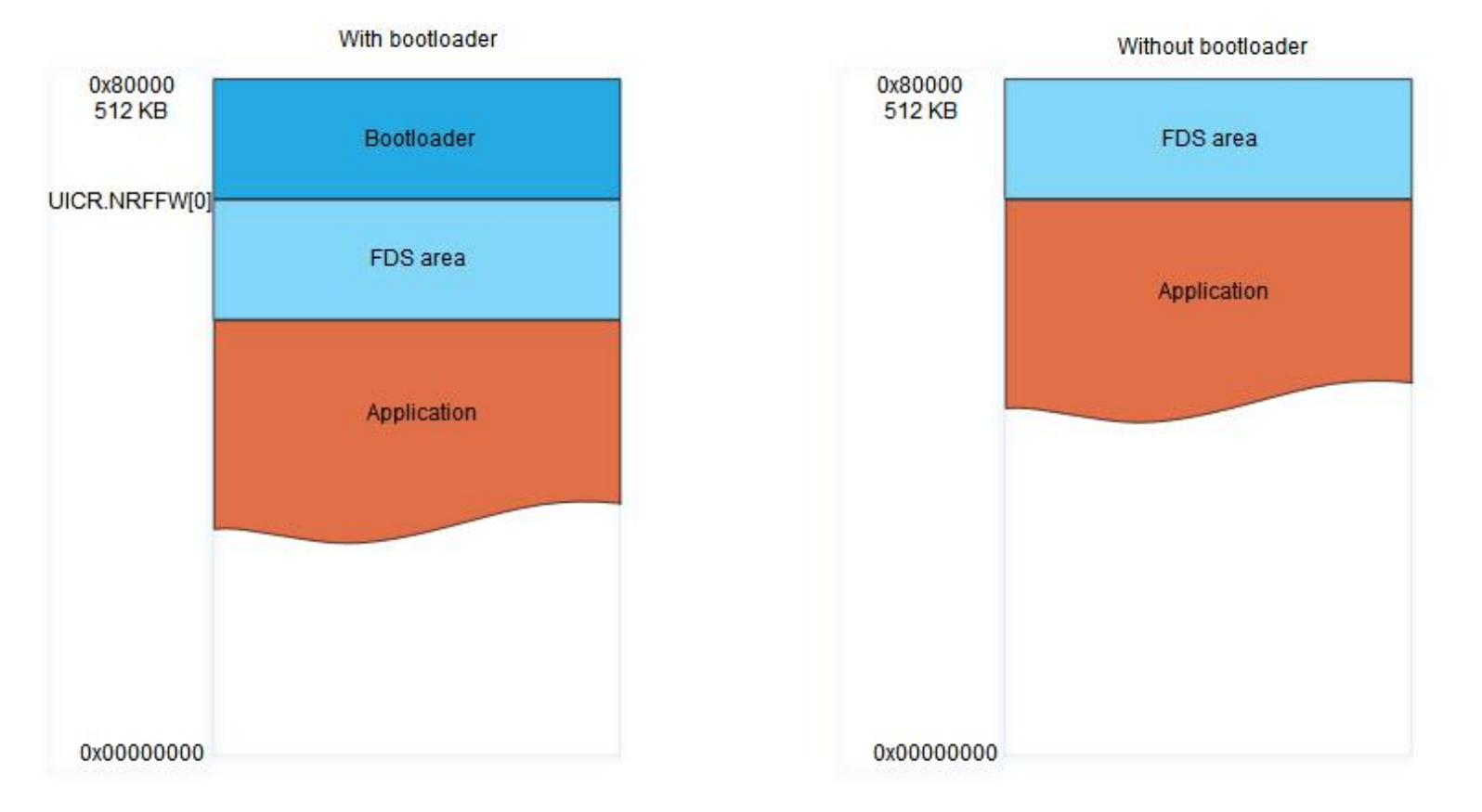

下图提供了关于 Flash 中存储数据的 SDK 模块使用了芯片上的 Flash 区域情况。

1.3 注意

当程序运行了蓝牙协议栈，Flash 操作的成功与协议的时间限制和硬件的特性联系在一起。使用过于激进的扫描或广播间隔，或运行多个连接，会影响 Flash 操作的成功。

在大多数情况下，nrf_storage_sd 将在没有问题的情况下与无线电协议同时处理 Flash 操作。如果出现超时错误，请尝试减少正在写入的数据大小（在一个 nrf_storage_write 调用中）。否则，尝试修改 nrf_storage_max_write_size 和增量 nrf_storage_max 重试。如果问题仍然存在，请参考软件规范文档来确定更合适的扫描和广播间隔。

二、移植文件

注意：以下出现缺失common.h文件错误，去除即可。uint8改为uint8_t或unsigned char或自己宏定义
链接：https://pan.baidu.com/s/1rWA9cKgN4XFTb9y6VEpkDQ 提取码：e7lk

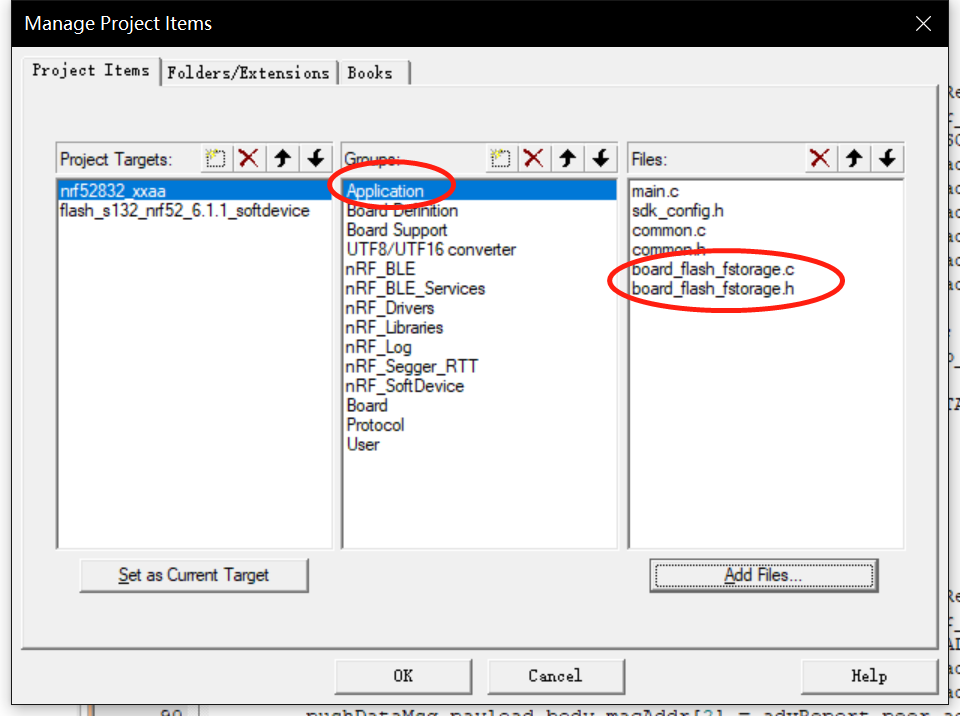

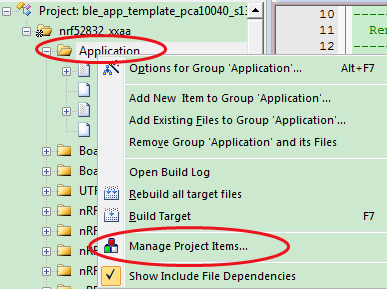

将 board_flash_fstorage.c 和 board_flash_fstorage.h 两个文件加入工程的Application文件夹下

2.1 board_flash_fstorage.c

/*********************************************************************
 * INCLUDES
 */
#include "nrf_fstorage.h"
#include "nrf_fstorage_sd.h"
#include "nrf_soc.h"
#include "nrf_log.h"
#include "app_error.h"

#include "board_flash.h"

static void fstorageCallbackFunc(nrf_fstorage_evt_t *pFstorageEvent);
static uint32 getflashEndAddress(void);
static void waitForFlashReady(nrf_fstorage_t const *pFstorageHandle);

/*********************************************************************
 * LOCAL VARIABLES
 */
NRF_FSTORAGE_DEF(nrf_fstorage_t s_fstorageHandle) =
{
    /* Set a handler for fstorage events. */
    .evt_handler = fstorageCallbackFunc,

    /* These below are the boundaries of the flash space assigned to this instance of fstorage.
     * You must set these manually, even at runtime, before nrf_fstorage_init() is called.
     * The function nrf5_flash_end_addr_get() can be used to retrieve the last address on the
     * last page of flash available to write data. */
    .start_addr = 0x3e000,
    .end_addr   = 0x3ffff,
};

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief Fstorage读写内存初始化
 @param 无
 @return 无
*/
void Fstorage_FlashInit(void)
{
	ret_code_t errCode;

	nrf_fstorage_api_t *pFstorageApi;
	pFstorageApi = &nrf_fstorage_sd;

	errCode = nrf_fstorage_init(&s_fstorageHandle, pFstorageApi, NULL);					// Flash处理的开始地址和结束地址初始化
	APP_ERROR_CHECK(errCode);

	(void)getflashEndAddress();															// 获取地址，判断为可写地址大小
}

/**
 @brief Fstorage读写内存操作
 @param flashAddr -[in] 闪存地址
 @param readWriteFlag -[in] 读写操作标志
 @param pData -[in&out] 指向需要操作的数据
 @param dataLen -[in] 数据长度
 @return 无
*/
void Fstorage_FlashContrl(uint32 flashAddr, uint8 readWriteFlag, uint32 *pData, uint8 dataLen)
{
	ret_code_t errCode;

    if(readWriteFlag == FSTORAGE_READ)                       							// 读取数据
    {
		errCode = nrf_fstorage_read(&s_fstorageHandle, flashAddr, pData, dataLen);
		APP_ERROR_CHECK(errCode);
    }
    else 																				// 写入数据
    {
		errCode = nrf_fstorage_erase(&s_fstorageHandle, flashAddr, 1, NULL);			// 只能写入位值1，不能写入位值0，所以先擦后写
        errCode = nrf_fstorage_write(&s_fstorageHandle, flashAddr, pData, dataLen, NULL);
		APP_ERROR_CHECK(errCode);

		waitForFlashReady(&s_fstorageHandle);											// 等待写完
    }
}


/*********************************************************************
 * LOCAL FUNCTIONS
 */
/**
 @brief Fstorage事件回调函数
 @param pFstorageEvent -[in] Fstorage事件
 @return 无
*/
static void fstorageCallbackFunc(nrf_fstorage_evt_t *pFstorageEvent)
{
    if(pFstorageEvent->result != NRF_SUCCESS)
    {
        NRF_LOG_INFO("--> Event received: ERROR while executing an fstorage operation.");
        return ;
    }

    switch(pFstorageEvent->id)
    {
	case NRF_FSTORAGE_EVT_WRITE_RESULT:
		NRF_LOG_INFO("--> Event received: wrote %d bytes at address 0x%x.", pFstorageEvent->len, pFstorageEvent->addr);
		break;

	case NRF_FSTORAGE_EVT_ERASE_RESULT:
		NRF_LOG_INFO("--> Event received: erased %d page from address 0x%x.", pFstorageEvent->len, pFstorageEvent->addr);
		break;

	default:
		break;
	}
}

/**
 @brief 检索Flash上可用于写入数据的地址
 @param 无
 @return 无
*/
static uint32 getflashEndAddress(void)
{
	uint32 const bootloaderAddr = NRF_UICR->NRFFW[0];
	uint32 const pageSz         = NRF_FICR->CODEPAGESIZE;
	uint32 const codeSz         = NRF_FICR->CODESIZE;

    return (bootloaderAddr != 0xFFFFFFFF ? bootloaderAddr : (codeSz * pageSz));
}

/**
 @brief 等待写入完成
 @param pFstorageHandle -[in] Fstorage句柄
 @return 无
*/
static void waitForFlashReady(nrf_fstorage_t const *pFstorageHandle)
{
    while(nrf_fstorage_is_busy(pFstorageHandle))										// While fstorage is busy, sleep and wait for an event.
    {
       sd_app_evt_wait();
    }
}

/****************************************************END OF FILE****************************************************/

2.2 board_flash_fstorage.h

#ifndef _BOARD_FLASH_H_
#define _BOARD_FLASH_H_

/*********************************************************************
 * INCLUDES
 */
#include "common.h"

/*********************************************************************
 * DEFINITIONS
 */
#define FSTORAGE_READ            	0x00
#define FSTORAGE_WRITE				0x01

#define CUSTOM_FSTORAGE_ADDR		0x3e000

/*********************************************************************
 * API FUNCTIONS
 */
void Fstorage_FlashInit(void);
void Fstorage_FlashContrl(uint32 flashAddr, uint8 readWriteFlag, uint32 *pData, uint8 dataLen);

#endif /* _BOARD_FLASH_H_ */

三、API调用

需包含头文件 board_flash_fstorage.h

Fstorage_FlashInit

功能	初始化Flash读写模块
函数定义	void Fstorage_FlashInit(void)
参数	无
返回	无

Fstorage_FlashContrl

功能	Flash读写操作
函数定义	void Fstorage_FlashContrl(uint32 flashAddr, uint8 readWriteFlag, uint32 *pData, uint8 dataLen)
参数	flashAddr：进行读写的地址 readWriteFlag：读写标记，0-读，1-写 pData：读写的数据 dataLen：写入数据长度
返回	无

四、使用例子

1）添加头文件

#include "board_flash_fstorage.h"

2）添加初始化代码（SDK15.3 中 ble_peripheral 的 ble_app_template 工程 main() 函数中）
加入 Fstorage_FlashInit()

int main(void)
{
	bool erase_bonds;

    /*-------------------------- 外设驱动初始化 ---------------------------*/
	// Initialize.
    log_init();																	// 日志驱动初始化
    timers_init();																// 定时器驱动初始化（在此加入自定义定时器）
	Fstorage_FlashInit();														// 初始化Flash读写模块

	/*-------------------------- 蓝牙协议栈初始化 ---------------------------*/
    power_management_init();
    ble_stack_init();															// 协议栈初始化
    gap_params_init();
    gatt_init();
    advertising_init();															// 广播初始化
    services_init();															// 服务初始化
    conn_params_init();															// 连接参数初始化
    peer_manager_init();

	/*-------------------------- 开启应用 ---------------------------*/
	// Start execution.
    NRF_LOG_INFO("Template example started.");
    advertising_start(erase_bonds);												// 开启广播
	application_timers_start();													// 定时器应用开启（在此开启自定义定时器）
	Fstorage_FlashContrl(CUSTOM_FSTORAGE_ADDR, FSTORAGE_READ, (uint32 *) &s_totalConfigData, sizeof(s_totalConfigData));

    // Enter main loop.
    for(;;)
    {
        idle_state_handle();
    }
}

3）在开启应用部分读取数据

/*-------------------------- 开启应用 ---------------------------*/
// Start execution.
Fstorage_FlashContrl(CUSTOM_FSTORAGE_ADDR, FSTORAGE_READ, (uint32 *) &s_totalConfigData, sizeof(s_totalConfigData));
advertising_start(erase_bonds);												// 开启广播
application_timers_start();													// 定时器应用开启（在此开启自定义定时器）

• 由 Leung 写于 2020 年 2 月 28 日

• 参考：青风电子社区
