ESP8266学习笔记（18）——搭建环境、编译烧写（RTOS SDK）Windows篇

一、前言

ESP8266 的 RTOS SDK 从 3.0 开始使用 ESP-IDF(乐鑫物联网开发框架，Espressif IoT Development Framework) 的代码框架，相比 2.0 的编译二次开发方便了很多，旨在通过Wi-Fi，电源管理和其他一些系统功能快速开发物联网（IoT）应用程序。

Linux 环境搭建参看 ESP8266学习笔记（17）——搭建环境、编译烧写（RTOS SDK）Linux篇

二、搭建环境

2.1 官方资料

ESP8266_RTOS_SDK（IDF风格）编程指南

2.2 下载编译环境MSYS2

官网下载：https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/get-started-legacy/windows-setup.html
百度网盘：https://pan.baidu.com/s/1VfFu5Pe9JWmrg_hX3R-aHQ 提取码：pa3i

1. 请将压缩包文件解压至 C:\``（或其他目录，但本文档中以 ``C:\ 为例），该文件将为您创建一个带有预配置环境的 msys32 目录。

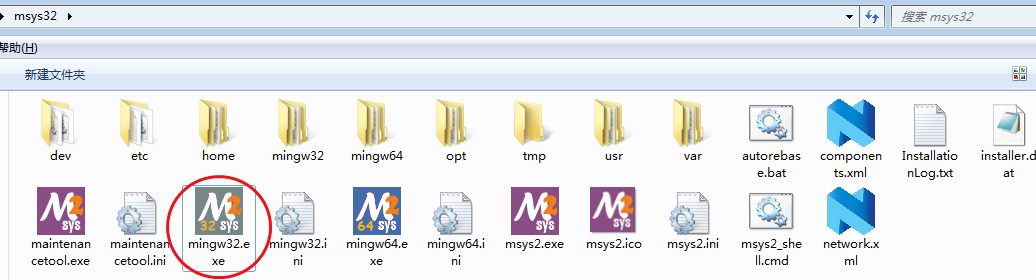

2. 请运行 C:\msys32\mingw32.exe 文件，打开一个 MSYS2 MINGW32 终端窗口。该窗口的环境为 bash shell。请创建一个名为 esp 的文件夹，作为 ESP8266 应用程序开发的默认目录。您可以使用以下命令创建文件夹:

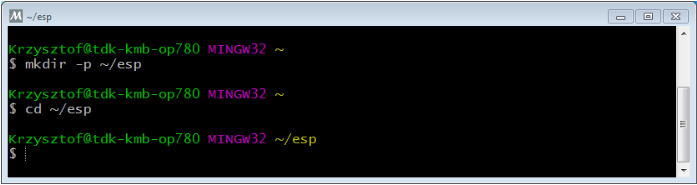

mkdir -p ~/esp

还可以通过 cd ~/esp 命令，进入刚刚创建的文件夹。如无其他问题，本步骤到此结束。

2.3 下载工具链Toolchain

官网下载：https://docs.espressif.com/projects/esp8266-rtos-sdk/en/latest/get-started/windows-setup.html
百度网盘：https://pan.baidu.com/s/1VfFu5Pe9JWmrg_hX3R-aHQ 提取码：pa3i

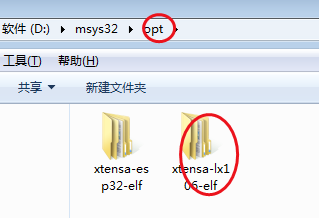

1. 下载此文件，然后将其解压缩到 /opt 目录中：


2.打开 mingw32.exe

3. 要使用它，您将需要更新文件中的PATH环境变量 /etc/profile.d/esp32_toolchain.sh。

cd /etc/profile.d
vim esp32_toolchain.sh

4. 要使 xtensa-lx106-elf 所有终端会话都可用，请在 esp32_toolchain.sh 文件中添加以下行：

export PATH="$PATH:/opt/xtensa-lx106-elf/bin"
export IDF_PATH="D:/msys32/home/alm-text/esp/ESP8266_RTOS_SDK-master"

5. 关闭并重新打开 mingw32.exe 以使 profile 更改生效。运行以下命令以验证是否 PATH 正确设置：

echo $PATH

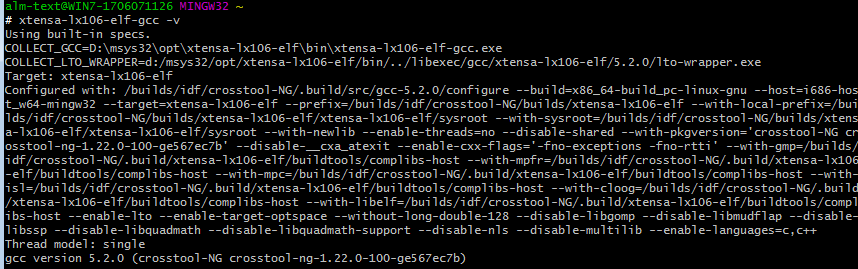

6. 在命令行终端执行 xtensa-lx106-elf-gcc -v，如可看到版本号，表示当前交叉编译器安装成功。


2.4 下载RTOS SDK 3.0以上

官网下载：https://github.com/espressif/ESP8266_RTOS_SDK
百度网盘：https://pan.baidu.com/s/143bPRDj3tSA42zpMvDsZww 提取码：xhsp
克隆存储库：git clone --recursive https://github.com/espressif/ESP8266_RTOS_SDK.git

• 将 ESP8266_RTOS_SDK 解压到 ~/esp/ESP8266_RTOS_SDK-master。
• 新文件中的PATH环境变量 /etc/profile.d/esp32_toolchain.sh，在上一步已完成。

export IDF_PATH="D:/msys32/home/alm-text/esp/ESP8266_RTOS_SDK-master"

2.5 安装所需的Python软件包

查看 SDK 所需 Python 版本：

python --version

ESP8266_RTOS_SDK 所需的 Python 包位于 $IDF_PATH/requirements.txt 文件中。您可以通过运行以下命令安装它们：

python -m pip install --user -r $IDF_PATH/requirements.txt

三、编译

1. 进入示例工程：

cd ~/esp/ESP8266_RTOS_SDK-master/examples/get-started/project_template/

2. 启动项目配置实用程序：

make menuconfig

3. 如果正确完成了前面的步骤，将显示以下菜单：

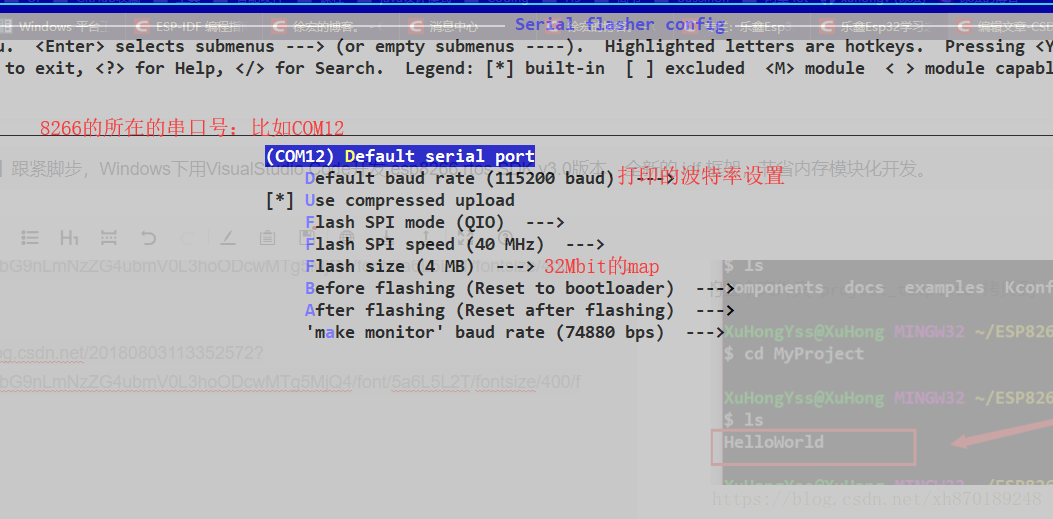

在菜单中，导航至> 以配置要在其中加载项目的串行端口。按Enter确认选择，按选择保存配置，然后按选择退出应用程序。Serial flasher config Default serial port < Save > < Exit >

4. 进行编译

make all

四、烧写

4.1 编译环境中烧写

1. 先把开发板调为烧写模式


2. 输入命令

make flash

这将编译应用程序和所有 ESP8266_RTOS_SDK 组件，生成引导加载程序，分区表和应用程序二进制文件，并将这些二进制文件闪存到 ESP8266 板上。

AR build/wpa_supplicant/libwpa_supplicant.a
Generating esp8266.project.ld
LD build/simple_wifi.elf
esptool.py v2.4.0
402460b8
Python requirements from D:/msys32/home/alm-text/esp/ESP8266_RTOS_SDK-master/requirements.txt are satisfied.
Flashing binaries to serial port COM5 (app at offset 0x10000)...
esptool.py v2.4.0
Connecting........_____....._____....._____....._____....._____....._____....._____

出现Connecting的时候开发板重新上电

3. 串口调试

make monitor

4.2 烧录工具烧写

ESPFlashDownloadTool_v3.6.4.exe
链接：https://www.espressif.com/zh-hans/support/download/other-tools
然后按照 make all 中提示的文件和烧录地址

五、Visual Studio Code

官网下载：https://code.visualstudio.com
百度网盘：https://pan.baidu.com/s/1R62HT0PVmVzMwOXtCmIQwA 提取码：g9fb

5.1 设置中文显示

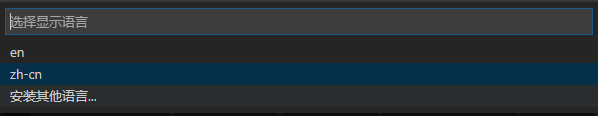

按 Shirf+Ctrl+P 在搜索框输入 Configure Display Language


选择中文包进行安装

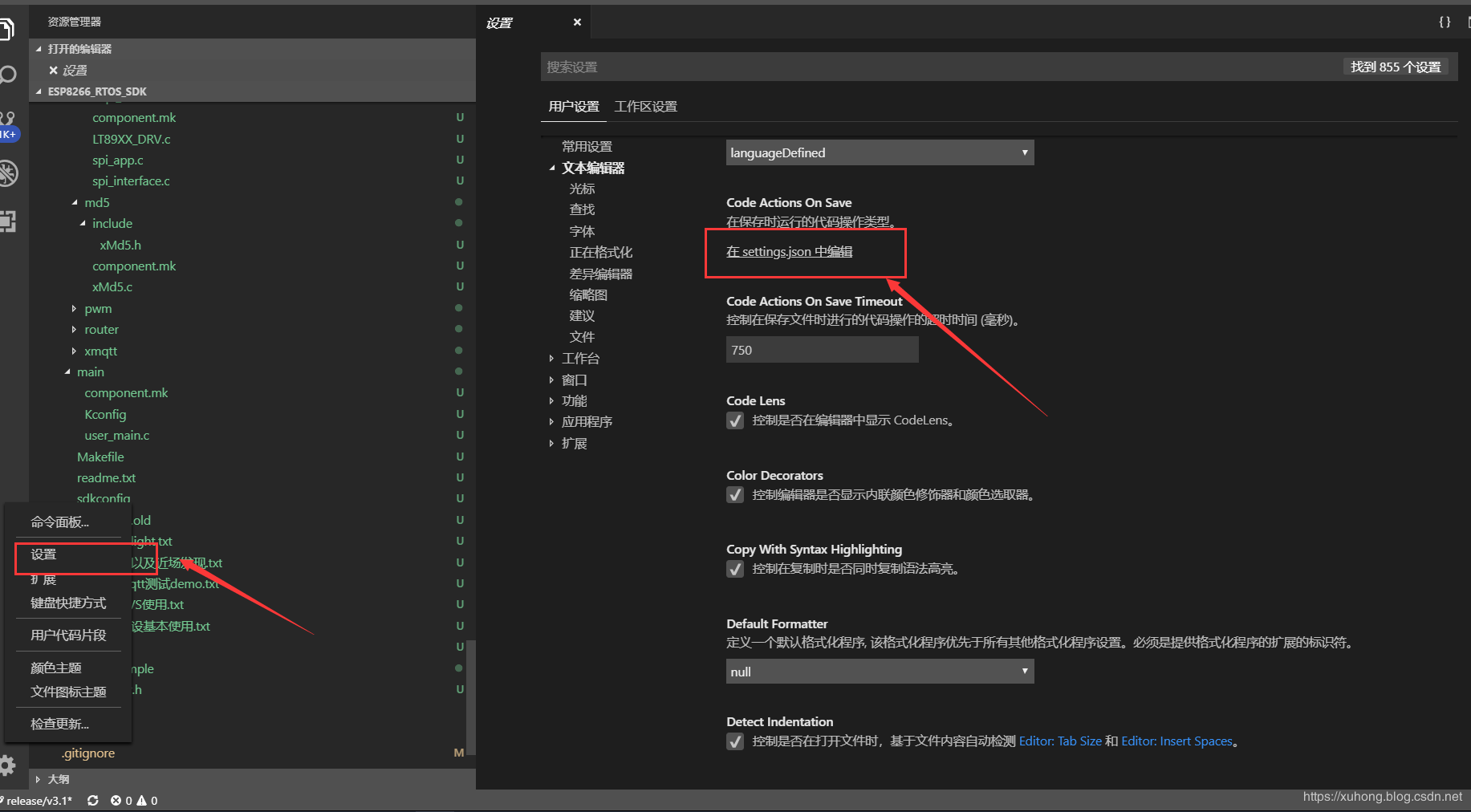

5.2 设置路径

修改成自己的路径

{
    "terminal.integrated.shell.windows": "D:\\msys32\\msys2_shell.cmd",
    "terminal.integrated.shellArgs.windows": ["-defterm", "-mingw32", "-no-start", "-here"]
}

5.3 编译工程

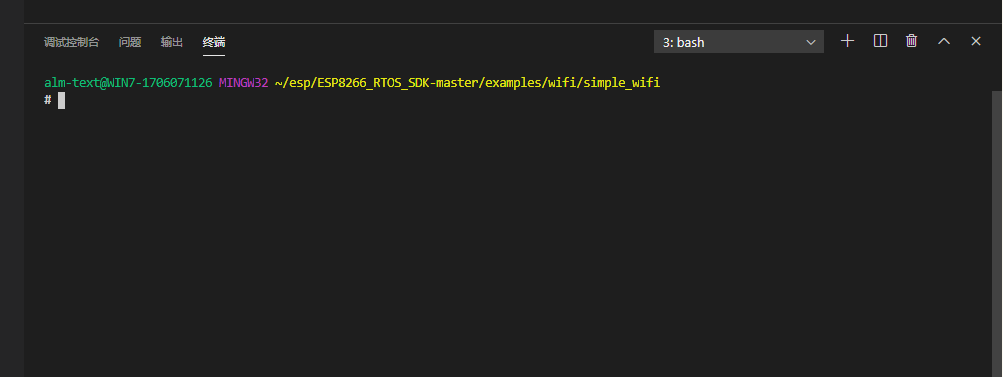

在工程中选择在 终端中打开

注意：下面这个框要拉大点，不然不够位置显示会报错

输入 make all

5.4 避免make menuconfig乱码

编辑 \etc\profile.d\esp32_toolchain.sh，插入代码

export LANG="en_US"

---

• 由 Leung 写于 2020 年 3 月 24 日

• 参考：ESP8266_RTOS_SDK (IDF Style) Programming Guide
