电子电路学习笔记（13）——Micro USB

一、简介

Micro USB是USB 2.0标准的一个便携版本，比部分手机使用的Mini USB接口更小，Micro-USB是Mini-USB的下一代规格，由USB标准化组织美国USB Implementers Forum（USB-IF）于2007年1月4日制定完成。Micro-USB和Mini-USB一样，也是5pin的。Micro-USB标准支持USB的OTG功能，即在没有主机(例如个人电脑)的情况下，便携设备之间可直接实现数据传输。

二、接口定义

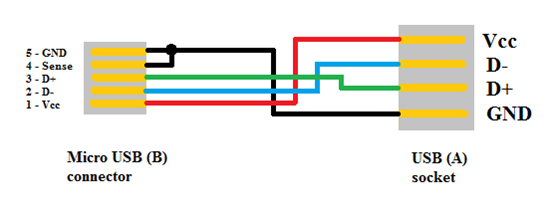

普通的MicroUSB 2.0线为4个针脚，各针脚定义如下，其中Vbus和GND用于电力传输，Data+、Data-用于传输数据。MicroUSB在安全范围内的最大承载电流为2A，对MicroUSB线进行了特别设计，多出来的触点用于过更大电流以保证安全。

Pin	名称	线的颜色	描述
1	VBUS(VCC)	Red（红）	电源正5 V
2	D−(DM)	White（白）	数据线负
3	D+(DP)	Green（绿）	数据线正
4	ID	none（无）	分为A和B两种接口 A：与地线相连 B：不与地线相连
5	GND	Black（黑）	信号地线

三、元件符号

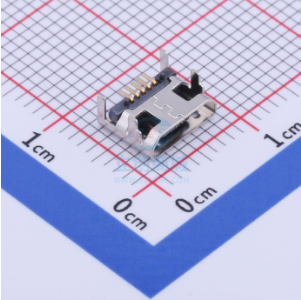

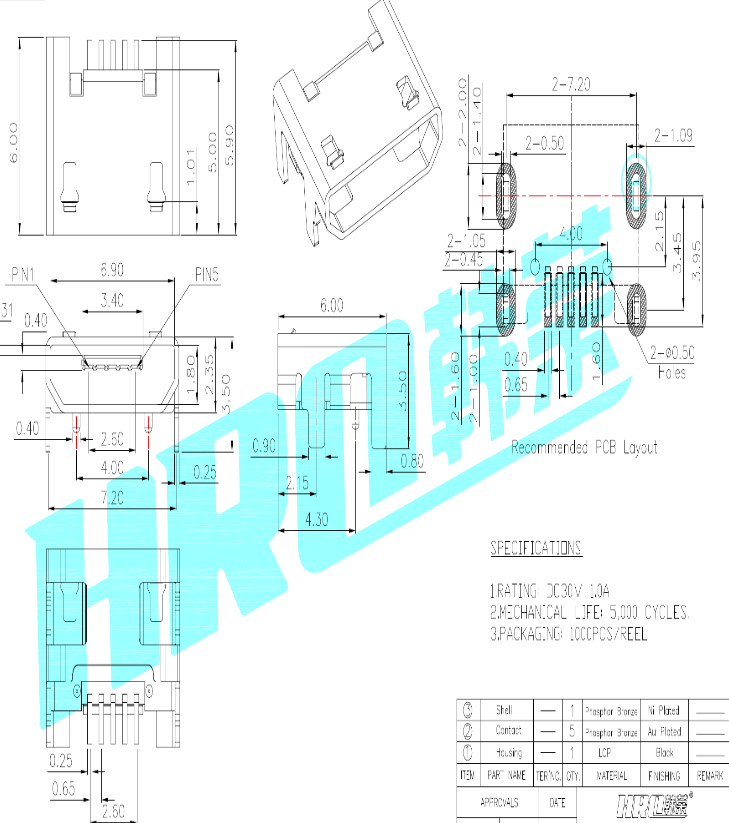

如韩国韩荣U-F-M5DD-W-2-SUS

画图时将 6、7、8、9 接地，ID可以不接

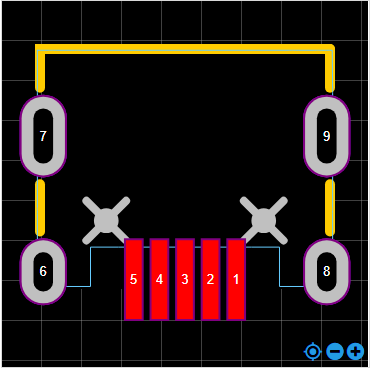

四、元件封装

---

• 由 Leung 写于 2021 年 10 月 26 日
