LCD调试说明

MIPI接口LCD的调试包括LK和kernel两个阶段的调试。下面以添加720p的DSI接口屏hx8394d为例阐述LCD的调试步骤。

1.调试前的准备

1.1 原理图信息

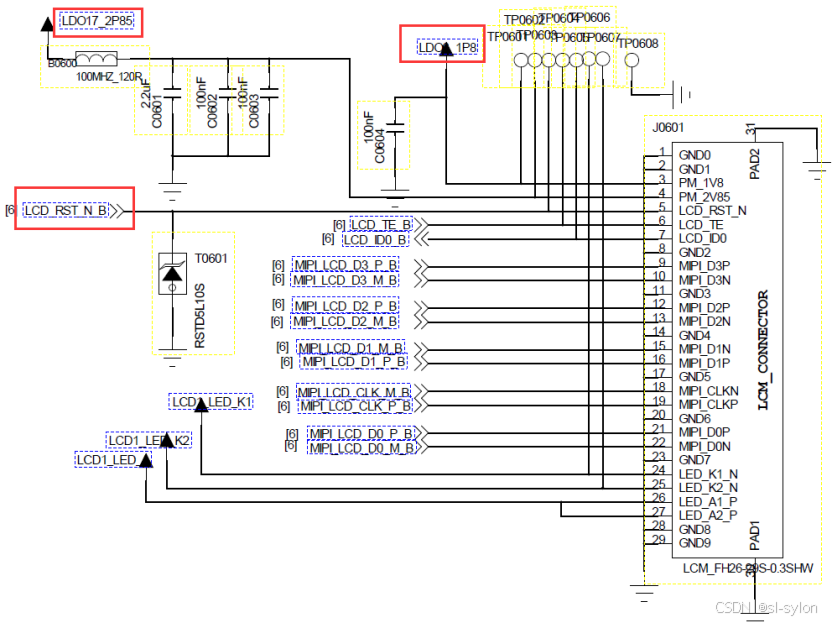

相关原理图如下：

在这里插入图片描述

需要通过原理图获取的信息：
1）2.8V VDD供电脚 —— LDO17；
2）1.8V VDD供电脚 —— LDO6；
3）RESET脚 —— GPIO61；
4）TE脚（一般DSI cmd模式下才会使用）—— GPIO24；
5）背光使能脚 —— GPIO137；
6）背光控制方式 —— PWM控制；
7）MIPI Lane通道 —— 4lane。

1.2 其他信息

调试前还需要屏厂提供如下信息：

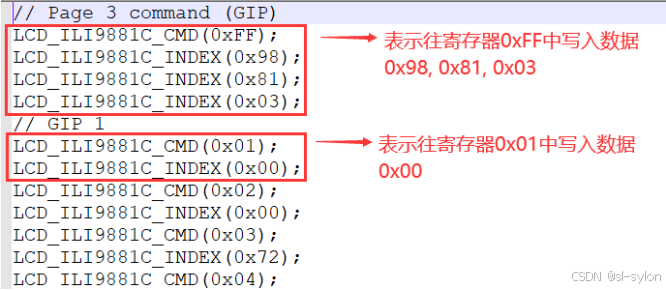

1）寄存器初始化时序，如下示例是屏厂提供ili9881c的部分初始化时序：
在这里插入图片描述

2）一组对应的porch值，示例如下：

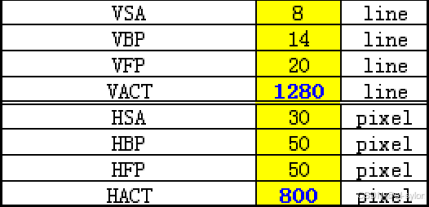

在这里插入图片描述

2. LK阶段的调试

2.1 添加定义LCD各种参数的头文件

在如下路径添加一份待调LCD的参数头文件（可以复制一份当前目录其他LCD的头文件进行更改）：
bootable/bootloader/lk/dev/gcdb/display/include/panel_hx8394d_720p_video.h
LCD参数众多，根据不同类别分别定义在一系列的结构体变量中。相要了解LCD参数头文件中各结构体变量数据的具体含义，请查看其定义的地方：
bootable/bootloader/lk/dev/gcdb/display/include/panel.h

下面对其中比较重要的几项参数配置：分辨率、porch值、初始化时序、lane通道、DSI时钟，进行说明。

2.1.1 分辨率和porch值的 配置

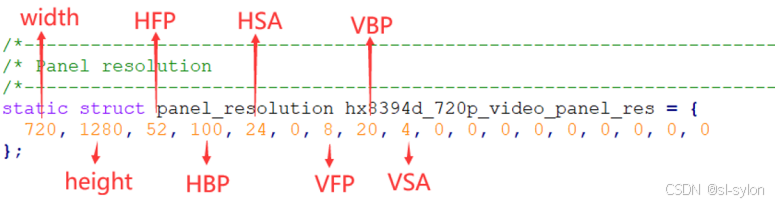

分辨率和porch值在struct panel_resolution 结构体中配置，如图：
在这里插入图片描述

2.1.2 初始化时序的配置

寄存器初始化数据在struct mipi_dsi_cmd 结构体中配置，如图：

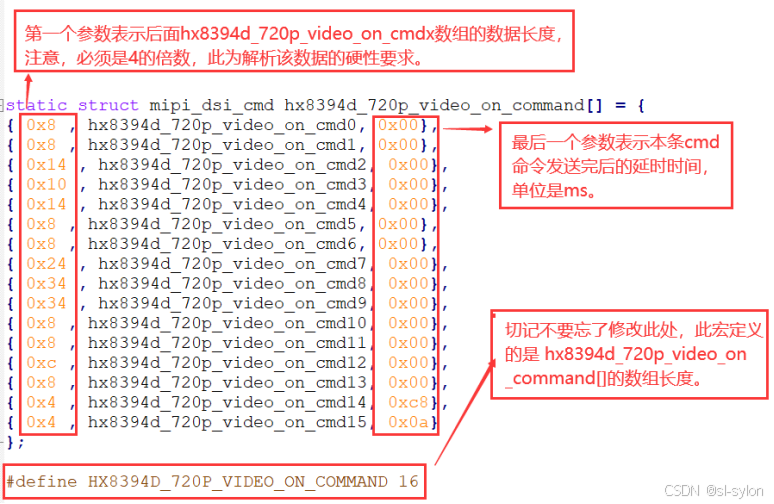

在这里插入图片描述

为增加灵活性，也可将定义初始化数组长度的宏值进行如下修改：
#define HX8394D_720P_VIDEO_ON_COMMAND ARRAY_SIZE(hx8394d_720p_video_on_command)
LCD初始化发送的cmd命令一般分为带data数据的长数据包，和不带data数据的短数据包。如下hx8394d_720p_video_on_cmd1表示带data的长数据包：
在这里插入图片描述

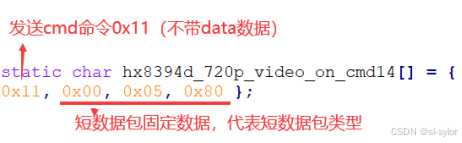

hx8394d_720p_video_on_cmd14表示不带data的短数据包：
在这里插入图片描述

2.1.3 lane通道的配置

lane通道在struct lane_configuration 中配置：
static struct lane_configuration hx8394d_720p_video_lane_config = {
4, // 使用的通道数，4表示使用的了4通道
0, // lane通道是否有对换连接，0表示没有对换
1, // lane0，1表示启用，0表示不启用
1, // lane1，1表示启用，0表示不启用
1, // lane2，1表示启用，0表示不启用
1 // lane3，1表示启用，0表示不启用
};

2.1.4 DSI 时钟配置

DSI时钟是通过一个12位数据长度的uint32_t类型数组配置的，如下：
const uint32_t hx8394d_720p_video_timings[] = {
0x88, 0x1e, 0x12, 0x00, 0x42, 0x46, 0x18, 0x20, 0x16, 0x03, 0x04, 0x00
};
这些数据是根据LCD分辨率、porch值、帧率、位深等数据，通过电子表格80-NH713-1_Y_DSI_Timing_Parameters_User_Interactive_Spreadsheet.xlsm计算出来的。
计算方法如下：

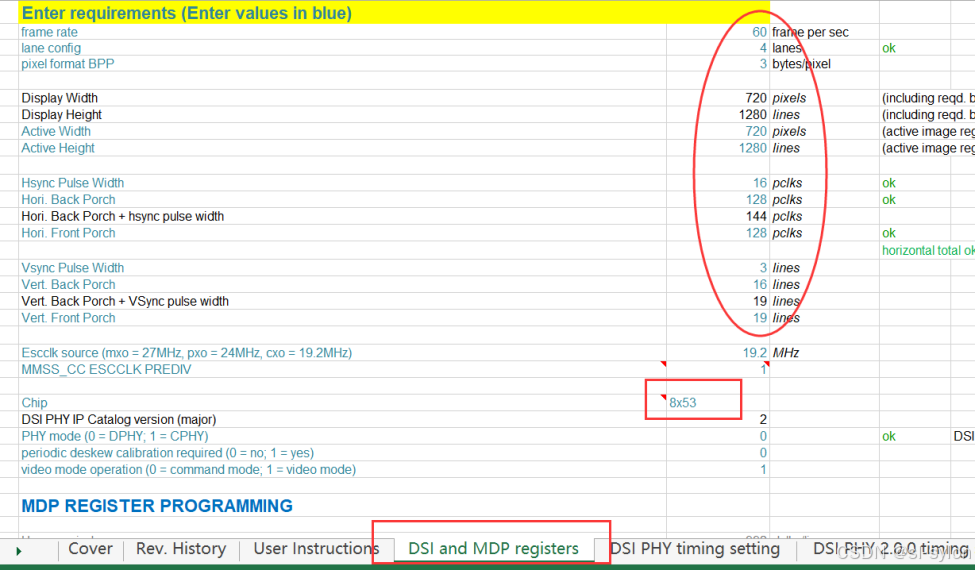

1）打开DSI and MDP Registers工作表，将面板分辨率、porch值、fps、位深、通道数输入如下所示的红圈区域并选择相应的平台（Chip）。
在这里插入图片描述

2）打开DSI PHY timing setting 工作表，按下CTRL+J 和CTRL+K，计算T_CLK_ZERO以获得VALID值（确保计算之后显示的是VALID值）。

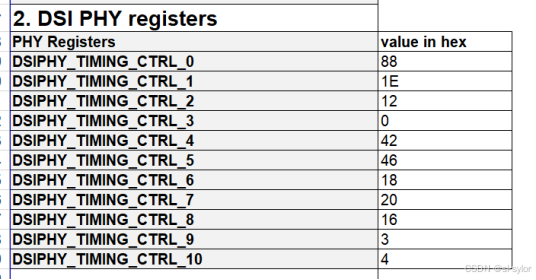

然后将计算得到的DSI PHY registerrs值填入hx8394d_720p_video_timings数组中即可，注意这里计算只得到11位数据，最后一位补0.
在这里插入图片描述

另外，此计算同时会得到一组T_CLK_POST和T_CLK_PRE值：
在这里插入图片描述

将其填入struct panel_timing 结构体参数的后两位即可。
static struct panel_timing hx8394d_720p_video_timing_info = {
0, 4, 4, 27
};

2.2在公共面板代码中添加LCD面板信息

修改文件：
bootable/bootloader/lk/target/msm8953/oem_panel.c
修改内容如下：
1）将上一步添加的头文件include进来
#include “include/panel_hx8394d_720p_video.h”
2）在面板枚举变量中添加hx8394d相关枚举值，该值一般按照 __VIDEO/CMD_PANEL 的格式命名

	enum {
		HX8394D_480P_VIDEO_PANEL,
		... ...
		HX8394D_720P_VIDEO_PANEL,
		UNKNOWN_PANEL
	};

3）在支持的面板列表中，将hx8394d代号名添加进去并与上面添加的枚举名绑定

static struct panel_list supp_panels[] = {
		{"hx8394d_480p_video", HX8394D_480P_VIDEO_PANEL},
		... ...
		{"hx8394d_720p_video", HX8394D_720P_VIDEO_PANEL},
	}；

4）在初始化面板函数init_panel_data()中添加对应的case，case的内容可参照其他面板case（格式都是一样的，只是将对应具体面板的参数变量赋值到面板结构体中）

	static int init_panel_data(struct panel_struct *panelstruct,
	struct msm_panel_info *pinfo,
	struct mdss_dsi_phy_ctrl *phy_db)
	{
	... ...
	switch (panel_id) {
	... ...
		case HX8394D_720P_VIDEO_PANEL:
		panelstruct->paneldata = &hx8394d_720p_video_panel_data;
		panelstruct->panelres = &hx8394d_720p_video_panel_res;
		panelstruct->color = &hx8394d_720p_video_color;
		panelstruct->videopanel = &hx8394d_720p_video_video_panel;
		panelstruct->commandpanel = &hx8394d_720p_video_command_panel;
		panelstruct->state = &hx8394d_720p_video_state;
		panelstruct->laneconfig = &hx8394d_720p_video_lane_config;
		panelstruct->paneltiminginfo = &hx8394d_720p_video_timing_info;
		panelstruct->panelresetseq = &hx8394d_720p_video_panel_reset_seq;
		panelstruct->backlightinfo = &hx8394d_720p_video_backlight;
		pinfo->mipi.panel_cmds = hx8394d_720p_video_on_command;
		pinfo->mipi.num_of_panel_cmds = HX8394D_720P_VIDEO_ON_COMMAND;
		memcpy(phy_db->timing, hx8394d_720p_video_timings, TIMING_SIZE);
		pinfo->mipi.signature = HX8394D_720P_VIDEO_SIGNATURE;
		break;
	... ...
	}

5）init_panel_data()函数是在oem_panel_select()函数中调用的，panel_id 也是在oem_panel_select()函数中赋值的，所以要检查保证oem_panel_select()函数中在相应条件下 panel_id 的值可被赋值为HX8394D_720P_VIDEO_PANEL（如果不用兼容其他屏，panel_id可直接赋值为HX8394D_720P_VIDEO_PANEL）。

2.3 配置VDD电源

根据原理图，VDD电源使用的是LDO17(2.8V)和LDO6(1.8V)，LK阶段LCD的电源是在文件
bootable/bootloader/lk/target/msm8953/regulator.c
中配置的：
1）定义LDO电源结构体变量（默认已存在，若使用其他LDO供应，可参考已存在的LDO进行添加）：

static uint32_t ldo6[][11]=
	{
		{
			LDOA_RES_TYPE, 6,
			KEY_SOFTWARE_ENABLE, 4, GENERIC_DISABLE,
			KEY_MICRO_VOLT, 4, 0,
			KEY_CURRENT, 4, 0,
		},

		{
			LDOA_RES_TYPE, 6,
			KEY_SOFTWARE_ENABLE, 4, GENERIC_ENABLE,
			KEY_MICRO_VOLT, 4, 1800000,
			KEY_CURRENT, 4, 150,
		},
	};


	static uint32_t ldo17[][11]=
	{
		{
			LDOA_RES_TYPE, 17,
			KEY_SOFTWARE_ENABLE, 4, GENERIC_DISABLE,
			KEY_MICRO_VOLT, 4, 0,
			KEY_CURRENT, 4, 0,
		},

		{
			LDOA_RES_TYPE, 17,
			KEY_SOFTWARE_ENABLE, 4, GENERIC_ENABLE,
			KEY_MICRO_VOLT, 4, 2850000,
			KEY_CURRENT, 4, 40,
		},
	};

2）使能LDO电源：

void regulator_enable(uint32_t enable)
{
	… …
	if (enable & REG_LDO17)
		rpm_send_data(&ldo17[GENERIC_ENABLE][0], 36, RPM_REQUEST_TYPE);
	if (enable & REG_LDO6)
		rpm_send_data(&ldo6[GENERIC_ENABLE][0], 36, RPM_REQUEST_TYPE);
}

2.4 配置GPIO口

reset、背光使能脚等GPIO的配置在文件
bootable/bootloader/lk/target/msm8953/target_display.c
中，如下，根据原理图修改其中PIN ID即可：

static struct gpio_pin reset_gpio = {
  "msmgpio", 61,  // pin id，表示GPIO61
3,  // 驱动能力，3表示8mA
1,  // 方向，1表示输出，0表示输入
0,  // 上拉方式，0表示不上拉
1   // 状态标识，1表示使能该GPIO口
};

static struct gpio_pin bkl_gpio = {
  "msmgpio", 137, 3, 1, 1, 1
};

3. kernel阶段的调试

3.1 添加面板dtsi文件

在如下路径添加面板dtsi文件并对其元素属性进行配置（可复制一份已存在的dtsi文件进行更改）
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/dsi-panel-hx8394d-720p-video.dtsi
其中sc820-evk表示对应的工程版本，根据实际项目选择对应的目录。其中dtsi中各元素值的配置，请参考lk阶段头文件中的参数值，这里就不再一一赘述。

3.2导入添加的面板dtsi文件

将面板dtsi include进工程mdss dtsi文件中，并指定hx8394d节点。
1）修改文件
kernel/msm-3.18/arch64/arm/boot/dts/qcom/sc820-evk/msm8953-mdss-panels.dtsi
将dsi-panel-hx8394d-720p-video.dtsi include进来：
#include “dsi-panel-hx8394d-720p-video.dtsi”
2）修改文件
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/msm8953-sc820-evk.dtsi
指定所用的面板节点：
&mdss_dsi0 {
qcom,dsi-pref-prim-pan = <&dsi_hx8394d_720_vid>;
… …
};

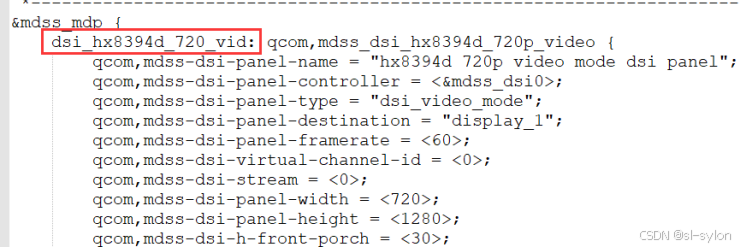

其中 dsi_hx8394d_720_vid 是dsi-panel-hx8394d-720p-video.dtsi中定义的节点名:

3.3配置面板相关的GPIO口

以配置当前面板需要配置的reset脚和背光使能脚为例：
1）修改文件
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/msm8953-pinctrl.dtsi
根据原理图配置LCD使用的功能复位脚信息（下面这段代码正常情况改文件中已经存在，只需修改其中对应的GPIO引脚号即可）

pmx_mdss: pmx_mdss {
		mdss_dsi_active: mdss_dsi_active {
			mux {
				pins = "gpio61", "gpio138";
				function = "gpio";
			};

			config {
				pins = "gpio61", "gpio138";
				drive-strength = <8>; /* 8 mA   61-136 parrellel*/
				bias-disable = <0>; /* no pull */
				output-high;
			};
		};

		mdss_dsi_suspend: mdss_dsi_suspend {
			mux {
				pins = "gpio61",  "gpio138";
				function = "gpio";
			};

			config {
				pins = "gpio61",  "gpio138";
				drive-strength = <2>; /* 2 mA */
				bias-pull-down; /* pull down */
			};
		};
         … …
      	}

另，如果是DSI command模式，可能还需要配置TE信号脚：

pmx_mdss_te {
			mdss_te_active: mdss_te_active {
				mux {
					pins = "gpio24";
					function = "mdp_vsync";
				};
				config {
					pins = "gpio24";
					drive-strength = <2>; /* 8 mA */
					bias-pull-down; /* pull down*/
				};
			};

			mdss_te_suspend: mdss_te_suspend {
				mux {
					pins = "gpio24";
					function = "mdp_vsync";
				};
				config {
					pins = "gpio24";
					drive-strength = <2>; /* 2 mA */
					bias-pull-down; /* pull down */
				};
			};
		};

2）修改文件
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/msm8953-sc820-evk.dtsi
配置reset脚和背光使能脚

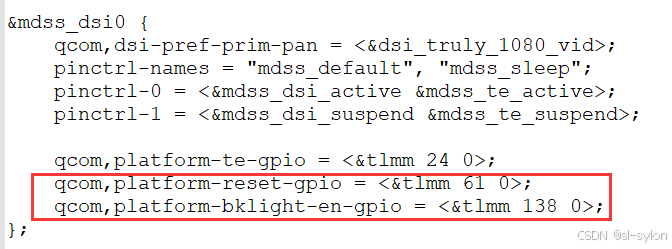

在这里插入图片描述

3.4配置面板所需的电源

1）修改文件：
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/msm8953-sc820-evk.dtsi
添加如下内容：
&dsi_hx8394d_720_vid {
qcom,panel-supply-entries = <&dsi_panel_pwr_supply>;
qcom,mdss-dsi-pan-enable-dynamic-fps;
qcom,mdss-dsi-pan-fps-update = “dfps_immediate_clk_mode”;
};
其中 dsi_hx8394d_720_vid是dsi-panel-hx8394d-720p-video.dtsi中定义的节点名。
在这里插入图片描述

2）dsi_panel_pwr_supply 的定义在文件
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk-1/msm8953-mdss-panels.dtsi
中：

dsi_panel_pwr_supply: dsi_panel_pwr_supply {
	#address-cells = <1>;
	#size-cells = <0>;

	qcom,panel-supply-entry@0 {
		reg = <0>;
		qcom,supply-name = "vdd";
		qcom,supply-min-voltage = <2850000>;
		qcom,supply-max-voltage = <2850000>;
		qcom,supply-enable-load = <100000>;
		qcom,supply-disable-load = <100>;
	};

	qcom,panel-supply-entry@1 {
		reg = <1>;
		qcom,supply-name = "vddio";
		qcom,supply-min-voltage = <1800000>;
		qcom,supply-max-voltage = <1800000>;
		qcom,supply-enable-load = <100000>;
		qcom,supply-disable-load = <100>;
	};
     … …
}

可以看出，面板电源的具体供应电压在 qcom,panel-supply-entries 节点中配置。
3）vdd、vddio对应的ldo电源在文件
kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk-1/msm8953-mdss.dtsi
中定义，可根据实际硬件设计进行更改：

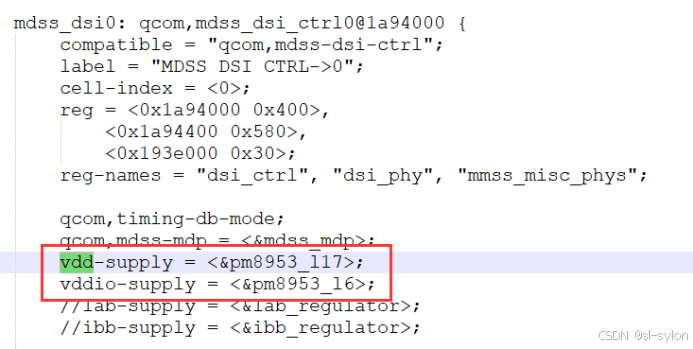

在这里插入图片描述

TP调试说明

  1. 根据原理图配置设备树

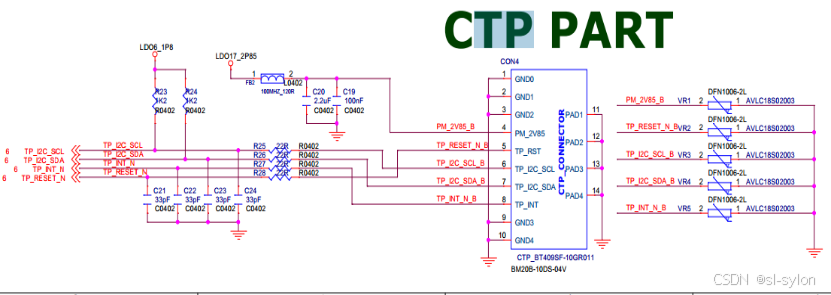

    在这里插入图片描述
    需要通过原理图获取的信息，中断脚：gpio13；
    复位reset脚：gpio12；
    设备挂载的i2c总线：i2c3；
    电源：ldo17
    I2c上拉源：ldo6

2．配置设备树

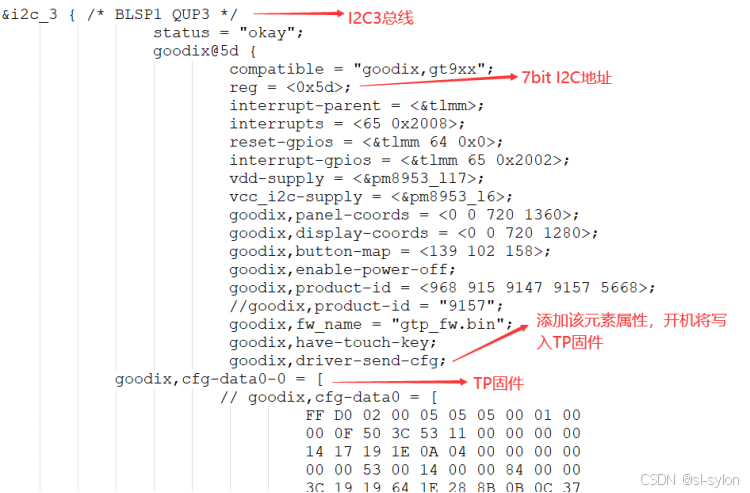

配置文件：kernel/msm-3.18/arch/arm64/boot/dts/qcom/sc820-evk/msm8953-sc820-evk.dtsi
问题点：TP横竖坐标错误，goodix,change-x2y;
如图：
在这里插入图片描述

3．添加驱动代码
添加路径 kernel/msm-3.18/drivers/input/fibocom/touchscreen/gt9xx
在 kernel/msm-3.18/drivers/input/fibocom/touchscreen/Makefile 中添加：
obj-$(CONFIG_FIBOCOM_TOUCHSCREEN_GT9XX) += gt9xx/
在 kernel/msm-3.18/drivers/input/fibocom/Kconfig 中添加：
config FIBOCOM_TOUCHSCREEN_GT9XX
bool “Goodix touchpanel GT9xx series”
depends on I2C

4．添加驱动配置
在对应的工程驱动配置文件
kernel/msm-3.18/arch/arm64/configs/msmcortex_defconfig
和kernel/msm-3.18/arch/arm64/configs/msmcortex-perf_defconfig
中添加：
CONFIG_FIBOCOM_TOUCHSCREEN_GT9XX=y

  1. 编译调试
    1）确认i2c是否挂载正常，如图：
    在这里插入图片描述

3-005d表示i2c3上已挂载地址为0x5d的i2c设备，根据上面的配置可知，此即为TP设备。

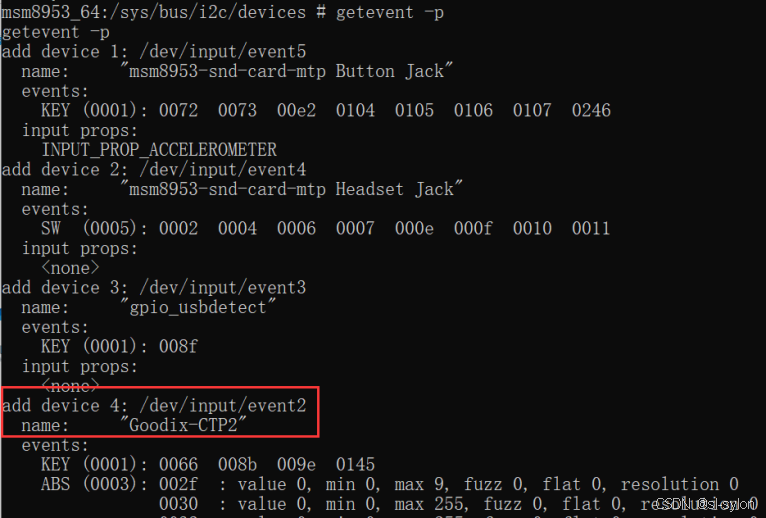

2）调试TP时间，如图：
在这里插入图片描述

可知TP对应/dev/input/event2。
使用getevent –l /dev/input/event2 调试，点击触摸屏，正常可得到如下点击事件和报点：

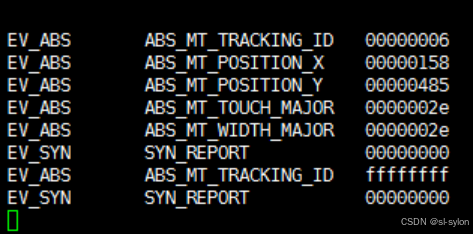

在这里插入图片描述

FAQ

调试过程遇到的常见问题

1、未点亮lcd调试

1、确认Lcd信息所在文件被编译进去，并且lcd 和board name里面注册一致，倘若这部正确，那么log里面应该有对应分辨率的一段framebuffer同时调到相对应的power_on函数。
在这里插入图片描述
2、检查pin管脚是否对应正确，检查屏幕原理图的pin管脚是否与我们开发板的对应正确。包括电压大小。
遇到客户使用相同的电压，但是不是我们的屏供电脚，时序对不上导致花屏。
3、仔细检查上电，mipi屏需要RST高低高操作，才能正常启动。一般sleep out(0x11)和display on(0x29)之间需要mdelay(120)左右，对于大部分panel是必须的。
4、最后还要确认是否有framebuffer输出，要是改动了display这块的clk很有可能没有buffer输出的，可以通过cat /dev/graphyics/fb0查看有没有输出字符。

2、点亮lcd后问题点调试

1、屏幕呈花屏状态，说明lcd初始化成功，但是没有rgb刷过来。认真检查之后发现pclk时序不对，用高通的timing生成器，重新生成数据，若还是遇到屏幕显示不太正常，此操作可重复多次。
2、porch值不对，导致屏幕显示异常（上下左右偏差，晃动）
3、reset时序问题，一般的屏幕reset时序没特别严格，如果遇到了算你倒霉。
4、唤醒屏幕闪白光问题，背光亮早了，屏幕初始化的delay时间改小点。初始化快速完成。一般可以解决，
5、lcd唤醒闪屏问题，这个是由于每次重新RST下序列过程delay久了导致，适当减少delay时间即可。
6、结束开机logo至android动画出现之间出现问题，需要去追屏的启动流程解决。例如，内存分配出问题，屏的再次初始化出问题等等。

3、LK中亮屏流程

1.gcdb_display_init(),
2.oem_panel_select(),添加屏参；
3.dsi_panel_init()把屏头文件中的配置信息拷贝到结构体中；
4.msm_display_init(),屏上电和初始化时钟，申请FB缓冲区，配置display，点亮屏幕，打开背光；
pdata->power_func(1, &(panel->panel_info));---->panel.power_func = mdss_dsi_panel_power;//上电使能
pdata->pll_clk_func(1, &(panel->panel_info));---->panel.pll_clk_func = mdss_dsi_panel_clock;//时钟使能
msm_fb_alloc(&(panel->fb));//申请FB缓冲区
msm_display_config();//LCD的基本配置
msm_display_on();//mipi通道配置，及一些寄存器配置；
ret = pdata->bl_func(1);//背光使能；初始化背光
**Kernel中屏幕流程函数**
fb_ioctl() //framebuff节点对应的函数操作，位置：fbdev/core/fbmem.c ,创建FB节点
do_fb_ioctl();
fb_blank(struct fb_info *info, int blank)；//亮屏的起始函数；
mdss_fb_blank(int blank_mode, struct fb_info *info);
mdss_fb_blank_sub(int blank_mode, struct fb_info *info,int op_enable);//判断函数，判断亮灭屏
mdss_fb_blank_unblank(mfd);----->亮屏操作；
mdss_dsi_panel_power_ctrl(pdata, MDSS_PANEL_POWER_ON);//上电操作
mdss_dsi_panel_on(struct mdss_panel_data *pdata);---->发送on命令和屏幕相关参数命令
mdss_fb_set_backlight(mfd, mfd->unset_bl_level);----->打开背光；

5.读取图片数据放到缓冲区中，调用函数fbcon_extract_to_screen()来把图片显示到屏幕上；原理:splash.img内容都会加载到内存中,然后把内存图片的数据拷贝到FB内存中
7、屏有时可以唤醒有时则唤不醒，通常RST有问题。
8、mipi video模式的lcd中遇见唤醒就只偶尔出现一帧，之后隐约看见刷的灰色界面但不能正常显示。最后发现是high speed模式没有设置正确，该屏只能使用burst模式，video还有其他2中模式；
9、lcd屏幕旋转等参数在dtsi文件中，qcom,mdss-dsi-panel-orientation = “180”;

3、需要使能MIPI clock高速传输模式

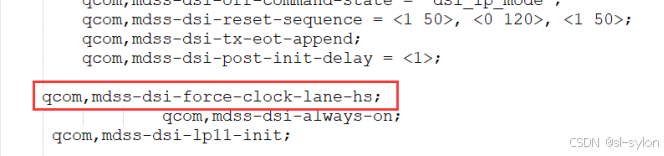

有些LCD需要打开MIPI clock高速模式才能点亮，打开方法如下：
1）配置lk层mipi clk高速模式：

--- a/bootable/bootloader/lk/platform/msm_shared/mdp4.c
+++ b/bootable/bootloader/lk/platform/msm_shared/mdp4.c
@@ -352,8 +352,11 @@ int mdp_dsi_video_config(struct msm_panel_info *pinfo,
 			 fb->width - 1) << 16 | lcdc->h_pulse_width +
 			lcdc->h_back_porch, MDP_DSI_VIDEO_ACTIVE_HCTL);
}-
-	if (pinfo->mipi.force_clk_lane_hs) {
+	pinfo->force_clk_lane_hs = 1;
+	if (pinfo->force_clk_lane_hs) {
	uint32_t tmp;

 	tmp = readl_relaxed(MIPI_DSI_BASE + 0xA8);

--- a/bootable/bootloader/lk/platform/msm_shared/mipi_dsi.c
+++ b/bootable/bootloader/lk/platform/msm_shared/mipi_dsi.c
@@ -678,7 +678,9 @@ int mdss_dsi_config(struct msm_fb_panel_data *panel)
 			goto error;
 		}
 	}
+	mipi->force_clk_lane_hs = 1;
 	if (mipi->force_clk_lane_hs)
 		mdss_dsi_force_clk_lane_hs(mipi, mipi->dual_dsi);

2）配置kernel层mipi clk高速模式：
在对应LCD的dtsi配置文件中添加元素节点：
qcom,mdss-dsi-force-clock-lane-hs;
如图：
在这里插入图片描述

展锐内存分配问题解决方案
1、uboot部分
路径：bsp/bootloader/u-boot15/arch/arm/dts/sl8541e_.dts
720x1280 logo_reserved size = 72012804 = 0x384000
4代表4lane
logo_reserved: logobuffer@beef0000{
reg = <0x0 0x9e000000 0x0 0x384000>;
}
2、kernel部分
路径：bsp/kernel/kernel4.14/arch/arm/boot/dts/su806-v2-evk

高通平台开发系列讲解（外设篇）高通平台EMMC适配说明
内核笔记
12-14 3058
📢本篇章主要图解高通平台 EMMC适配说明。
高通开发系列 - Audio之音频的Bringup指导
fulinux的博客
04-14 4004
高通开发系列 - Audio之音频的Bringup指导
高通平台 lcd driver 调试小结
guoguo295的专栏
08-14 3848
一、概述 1.1 简介        本文档主要包括LCD模块的驱动流程分析、Framebuffer相关知识、Gralloc等相关内容，以及LCD调试的一些经验和相关bug的分析和讲解。 1.2  开发环境          Android:4.0          Kernel: Linux3.0          Ubuntu:需要 10.04以及之后的版本
LCD 显示撕裂
私人用工作笔记
12-19 345
LCD 撕裂
高通平台LCD调试
Suvine的专栏
01-12 1445
一、移植前注意事项： 1. LCD移植会分为二部分， Kernel 和 bootloader, Kernel侧主要管理开机后的正常显示功能， Bootloader侧主要管理开机过程中的显示工作，所以移植时不能忽略Bootloader处。 2. 看原理图或者与硬件确定是用什么接口。常用的有RGB接口，MIPI接口。 RGB：18根并口数据线，SPI作为控制线。 MIPI
SM7250(高通5G)平台LCD bringup
舞动的心
04-19 4504
文章首次写在个人微信公众号【Linux驱动】。 写在前面的话 高通平台显示这一块，自从去年开始，高通全面使用SMxxxx命名的芯片 比如高端系列：SM8350(骁龙888)，SM8250(骁龙865)，SM8150(骁龙855) 中端系列：SM7250（骁龙765g），SM7350（骁龙775g） 低端系列：SM6250，SM6350 入门系列：SM4250，SM4350 SMxxxx系列跟SDMxxx系列相比较，主要变化如下： SMxxxx系列采用了DRM显示架构(Direct Rendering
bring up LCD
产品线负责人
06-11 4905
一、kernel相关： 移植kernel之前需要准备好该panel的dtsi文件，因为这直接关系到屏能否快速被点亮，需要timing和上电命令序列。 kernel/arch/arm/boot/dts-b50/dsi-panel-jdi-1080p-cmd.dtsi command和video模式不太一样 &mdss_mdp { dsi_jdi_1080_cmd: qcom,mds
高通平台手机开发之LCD
Winva的专栏
02-25 3387
4.1. LCD 参考文档： 1) 80-NA157-174_E_DSI_Programing_Guide_B-Family_Android_Devices.pdf2) 80-NN766-1_A_Linux_Android_Display_Driver_Porting_Guide.pdf3) 80-NH713-1_F_DSI_Timing_Parameters.xlsmLCD调试主要
高通LCD bring up流程
weixin_44904296的博客
06-30 4696
高通LCD bring up流程前言kernel添加LCD的dtsi将屏的dtsi放到平台的dtsi中电压配置lk添加屏的.h文件Panel configurationPanel resolutionPanel color informationPanel on/off command informationPanel timingoem_panel.c 前言   高通平台LCD的bring up可分为两部分：kernel、lk。在点屏之前要仔细看LCD电路原理图和IC spec，搞清楚LCD亮屏需要满足的
高通安卓LCD调试流程
10-26
LCD调试说明 一、前期准备工作： 二、代码部分 三、编译 四、烧录版本 五、拆机换屏验证
msm8996_display_bringup_guide.pdf
06-12
msm8996_display_bringup_guide ，高通的官方文档，依靠此文档可快速bring up 1个lcd 驱动
高通sm6225_audio_bringup_guide.pdf
02-17
音频Codec采用高通的音频Codec芯片，音频处理器采用高通的音频处理器芯片，音频接口采用I2S、SPI等接口协议，音频外设采用 headset、speaker等外设。 音频系统软件架构 SM6225音频系统的软件架构主要包括音频驱动...
高通SXR平台OV8856 Camera的bring up和debug总结
韩朋的博客
07-10 4267
参考高通文档：Camera Sensor Driver Bring-up Guide The camera sensor driver bringup consists of the following steps: 1.Locate the driver and module configuration XML files. 2. Generate the inary files. 3. Co...
高通平台Camera sensor bring up！
Understand-image
12-20 8637
Qualcomm Camera sensor bring up！0. 准确1. Kernel 底层驱动配置1.1 dtsi1.2 pinctrl2. Chi-Cdk XML 配置2.1 sensormodule2.2 sensor3. CHECK 本文主要针对高通平台SM7250进行描述，当然高通平台可能基本都差不多【第一个项目】 —only for sensor probe sucess. 0....
高通LCD驱动调试
02-16 606
本文转载自：http://www.itgo.me/a/x6305658852004979994/lcd%20qcom 来自 ：http://blog.csdn.net/dacaozuo/article/details/7796476来公司上班现在已经整整一个月了，蔽人不才，能力有限，学习进度缓慢，不过也是有一点点的收获与心得，在这里写出来与大家分享，养成良好的记录习惯也免得后忘记。 ...
LCD+TP for linux BSP
qq_30986861的博客
09-16 408
=================== LCD=================== /* 屏幕ID */ #define ATK4342 0X4342 /* 4.3寸480*272 */ #define ATK4384 0X4384 /* 4.3寸800*480 */ #define ATK7084 0X7084 /* 7寸800*480 */ #define ATK7016 0X7016 ...
DS90UB971 串化器需要bringup嘛
最新发布
04-09
<think>好的，我现在要处理用户关于DS90UB971串化器是否需要bringup操作以及初始化配置的问题。首先，我需要确认DS90UB971的基本信息，它是一款常用的串化器，通常用于汽车摄像头或视频传输系统。用户可能是在开发过程中遇到了初始化或配置的问题，需要了解如何正确进行bringup。 根据用户提供的引用内容，特别是引用[1]中提到配置BRIDGE_CFG2寄存器，这可能涉及到时钟切换的设置。DS90UB971作为串化器，可能需要类似的寄存器配置来确保与解串器的通信正常。引用[2]讨论了摄像头模组的供电、reset信号和寄存器配置问题，这可能与DS90UB971的上电时序和电源管理有关。引用[3]提到了背光服务的初始化流程，虽然不直接相关，但初始化流程的结构可能类似，需要分步骤配置不同的部分。 接下来，我需要确定DS90UB971的bringup流程通常包括哪些步骤。通常，硬件设备的初始化需要检查电源、时钟、复位信号，然后配置寄存器。首先，电源和复位是基础，确保芯片正常工作。然后，时钟配置确保数据传输的同步。寄存器配置可能包括设置视频格式、数据通道、I2C通信等。 用户的问题还涉及到具体的初始化设置。根据TI的文档，DS90UB971可能需要通过I2C配置多个寄存器，例如设置视频输入格式、输出数据速率、同步信号极性等。此外，与解串器DS90UB972或类似器件的配对也需要正确的ID配置和链路训练，确保信号完整性。 可能的问题点包括：电源是否正确，复位时序是否满足，I2C通信是否正常，寄存器配置是否正确，以及物理层信号是否稳定。需要参考技术手册，逐一验证这些部分。 最后，生成相关问题需要考虑用户可能的后续疑问，比如如何验证配置是否成功，常见问题排查方法，以及如何优化配置等。</think>### DS90UB971 串化器的 Bringup 操作及初始化设置 DS90UB971 作为 FPD-Link III 接口的串化器，在系统初始化时**需要执行 Bringup 操作**以确保与解串器（如 DS90UB972/4）的稳定通信[^1]。以下是关键步骤和配置要点： --- #### **1. 硬件基础检查** - **供电与复位** 确认 $VDD$（1.8V/3.3V）、$VDDIO$（与主控电平匹配）及模拟电源 $AVDD$ 的电压稳定性，复位信号需满足芯片手册规定的时序要求[^2]。 - **时钟配置** 若使用外部时钟，需通过寄存器配置时钟源（如 `CLK_SRC` 位）及频率，确保与解串器同步。 --- #### **2. 寄存器初始化** 通过 I2C/SPI 配置关键寄存器： - **基本链路配置** - 设置 `0x4B` 寄存器选择视频输入模式（如 RAW12/CSI-2）。 - 配置 `0x58` 寄存器定义数据通道数量及速率。 - **同步与极性设置** - 通过 `0x0D` 寄存器调整 HSYNC/VSYNC 极性，匹配传感器输出。 - 在 `0x4C` 寄存器中启用连续时钟模式（CCM）或非连续模式。 - **控制信号映射** 配置 `0x31-0x33` 寄存器定义 GPIO 功能（如触发信号或状态反馈）。 --- #### **3. 链路训练与诊断** - 启动自动链路训练（通过 `0x0C` 寄存器触发），检测 `0x53` 寄存器的锁相状态位（PLL_LOCK）。 - 通过 `0x5E-0x5F` 读取误码率（BER），若值过高需检查 PCB 阻抗匹配或屏蔽干扰。 --- #### **4. 示例代码片段** ```c // 配置视频输入为 CSI-2 4 通道 i2c_write(0x4B, 0x1A); // CSI-2 模式，4 data lanes i2c_write(0x58, 0x3C); // 数据速率 1.5 Gbps/lane // 启用连续时钟模式 i2c_write(0x4C, 0x80); // CCM 使能 // 触发链路训练 i2c_write(0x0C, 0x01); // 启动训练 ``` ---
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
