rk2118快速入门

文档参考：Rockchip_Developer_Guide_RK2118_CN.pdf

1、编译和烧录

1、编译CPU固件非常简单，执行下面命令即可：

cd bsp/rockchip/rk2118
scons -j32

2、编译rtt0指令如下，rtt0是2118的主要工作核cpu0，目前只用到这个核

export RTT_EXEC_PATH=$PWD/toolchains/arm-gnu-toolchain-13.2.Rel1-x86_64-arm-none-eabi/bin
cd bsp/rockchip/rk2118
cp board/evb1_v20/defconfig .config
./build.sh board/evb1_v20/package-file rtt0

3、打包update固件

cd bsp/rockchip/rk2118
./mkimage.sh board/evb1_v20/package-file

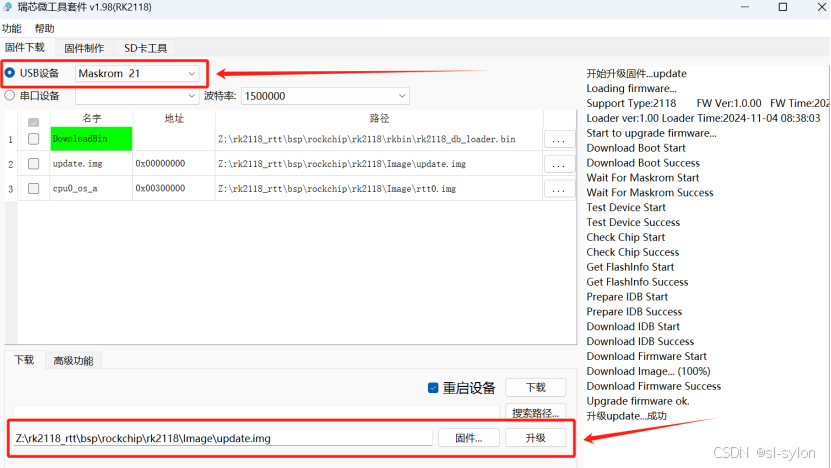

4、烧录：插入usb口，按下maskrom按键后上电，出现usb工具后，点升级

5、分区烧录的地址映射关系参考\bsp\rockchip\rk2118\board\evb1_v20\package-file 参数文件：part.txt和parameter.txt文件

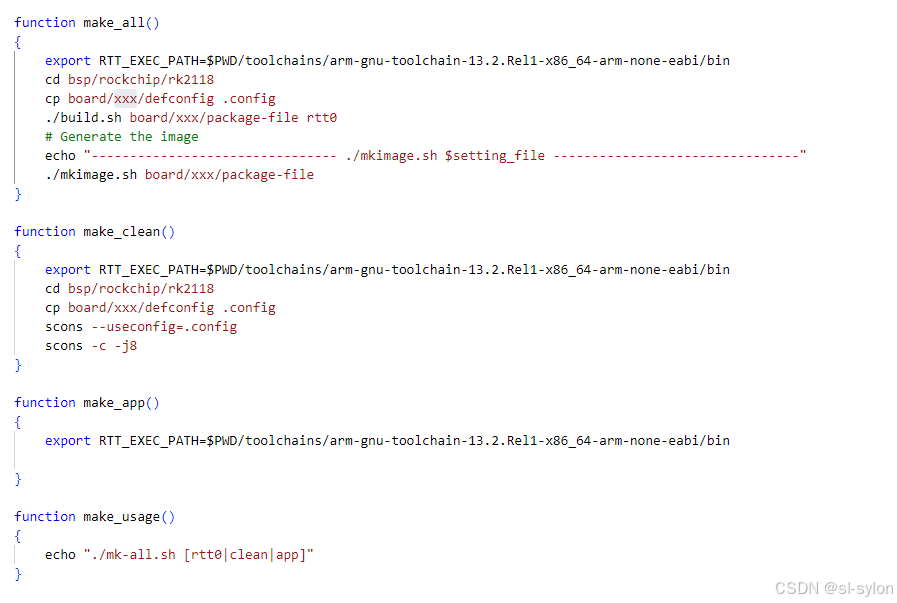

自定义脚本如下

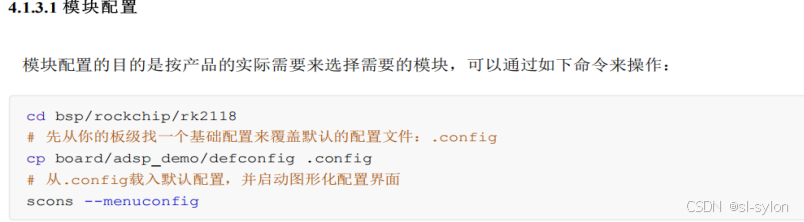

2、模块配置

**.config不参与编译，是否生效需要和defconfig.h文件比较

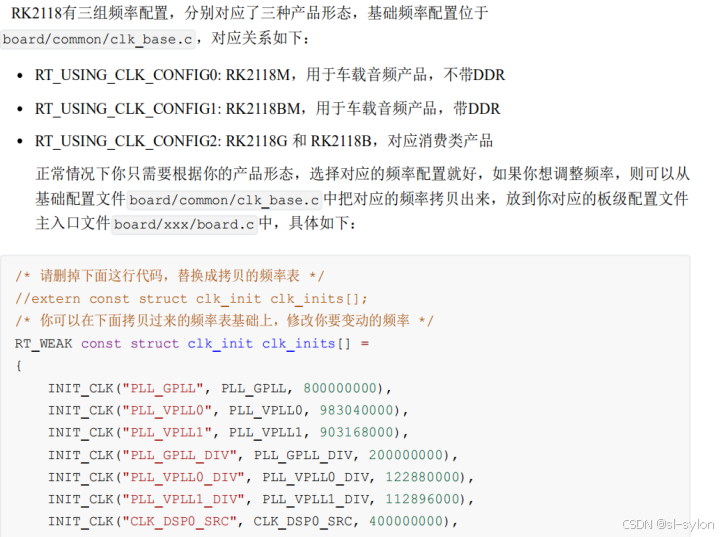

3、频率配置

4、驱动初始化

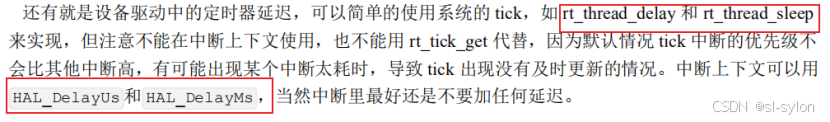

1、延时函数介绍

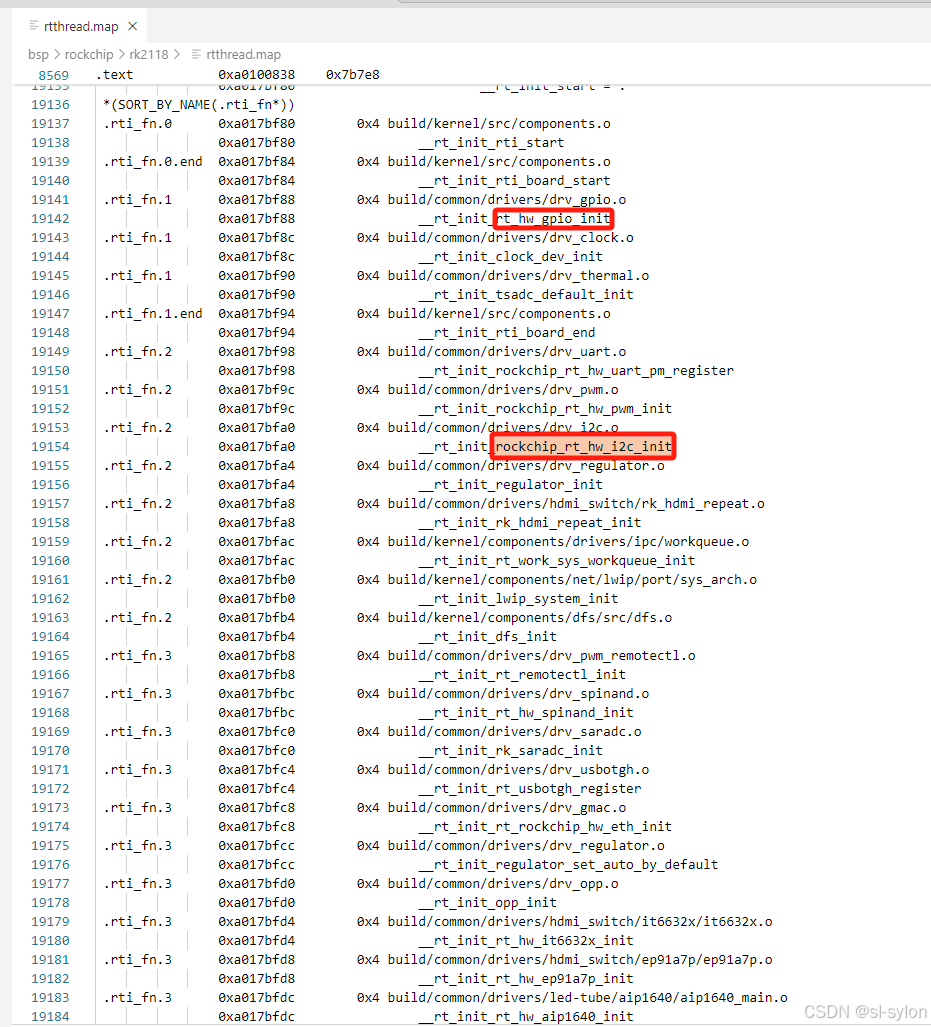

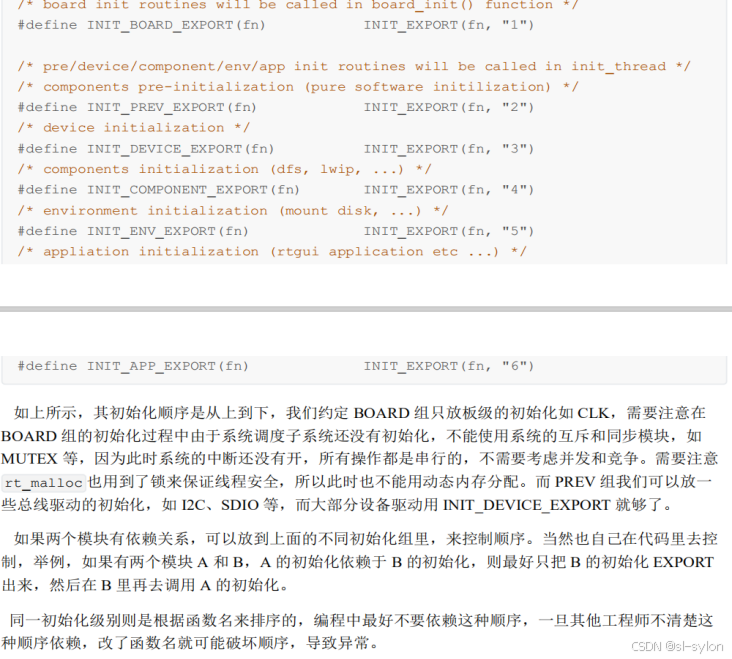

2、驱动初始化顺序介绍

5、init开机初始化流程

上面是板级启动流程
单片机启动流程：
1、start.s里面有主函数入口地址
2、开启main线程，硬件初始化。根据函数名称查看初始化模块

int rtthread_startup(void)
{
    rt_hw_interrupt_disable();

    /* board level initialization
     * NOTE: please initialize heap inside board initialization.
     */
    rt_hw_board_init();

    /* show RT-Thread version */
    rt_show_version();

    /* timer system initialization */
    rt_system_timer_init();

    /* scheduler system initialization */
    rt_system_scheduler_init();

#ifdef RT_USING_SIGNALS
    /* signal system initialization */
    rt_system_signal_init();
#endif

    /* create init_thread */
    rt_application_init();

    /* timer thread initialization */
    rt_system_timer_thread_init();

    /* idle thread initialization */
    rt_thread_idle_init();

#ifdef RT_USING_SMP
    rt_hw_spin_lock(&_cpus_lock);
#endif /*RT_USING_SMP*/

    /* start scheduler */
    rt_system_scheduler_start();

    /* never reach here */
    return 0;
}

3、板级硬件初始化 （rt_hw_board_init）
4、启动app线程 （rt_components_board_init）

void rt_components_board_init(void)
{
    const char* lv_start = ".rti_fn.0";
    const char* lv_end = ".rti_fn.1.end";
    rt_size_t index_i;
    int result;

    rt_init_objects_sort();

    for (index_i = 0; index_i < rt_init_num; index_i++)
    {
        if (rt_init_table[index_i].fn)
        {
            if (rt_strcmp(rt_init_table[index_i].level, lv_end) >= 0)
            {
                break;
            }
#if RT_DEBUG_INIT
            rt_kprintf("initialize %s", rt_init_table[index_i].fn_name);
            result = rt_init_table[index_i].fn();
            rt_kprintf(":%d done\n", result);
#else
            result = rt_init_table[index_i].fn();
#endif
        }
    }
}

6、APP流程介绍

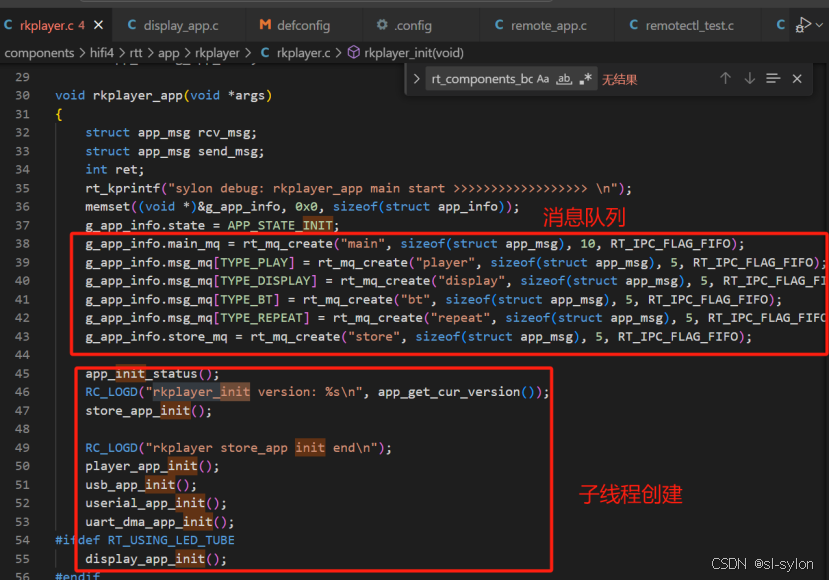

1、创建了rkplayer_init主线程。
2、创建子线程，以及子线程的消息队列。

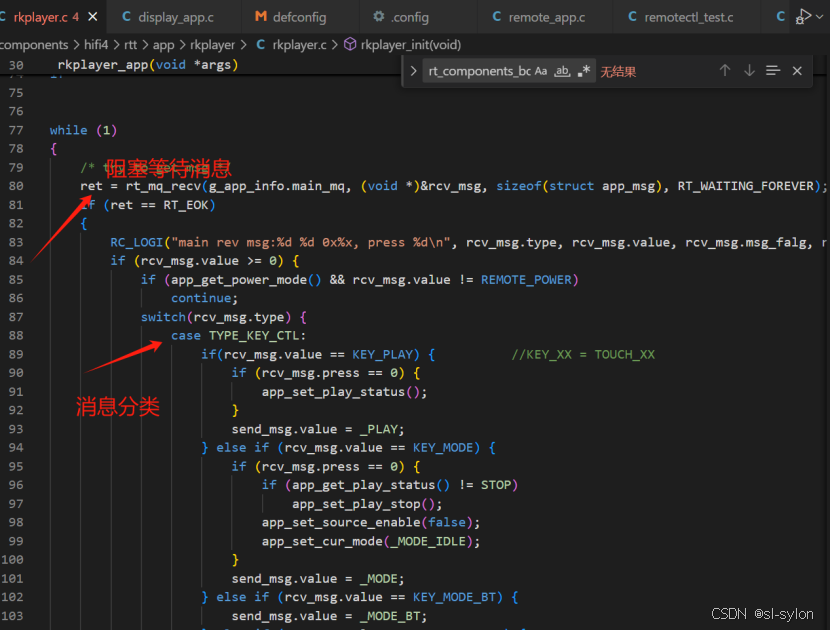

3、主线程接收子线程的消息进行消息分类和转发。

7、问题及调试

1、编译过程中menuconfig不生效问题
拷贝.config到defconfig文件
2、无法添加源：sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa
不是rk2118的编译必须的，可以不添加。

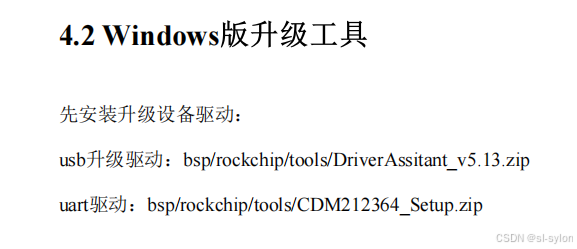

3、烧录image文件进不去maskrom模式，需要重装Driverassitant驱动

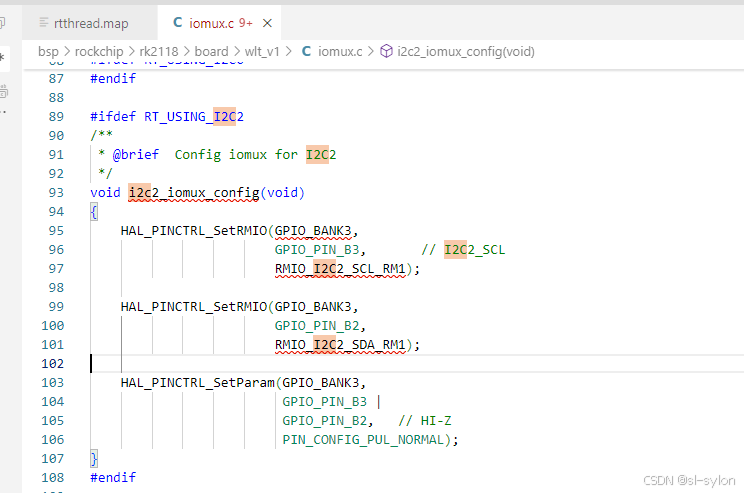

4、第一种配置io方式 ：iomap配置方式如下图

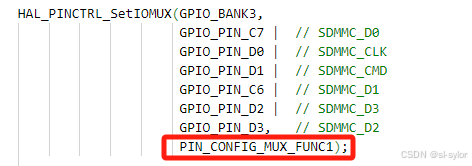

第二种配置io方式 ：iomux的配置func需要找到原厂支持。
