比较器和运放

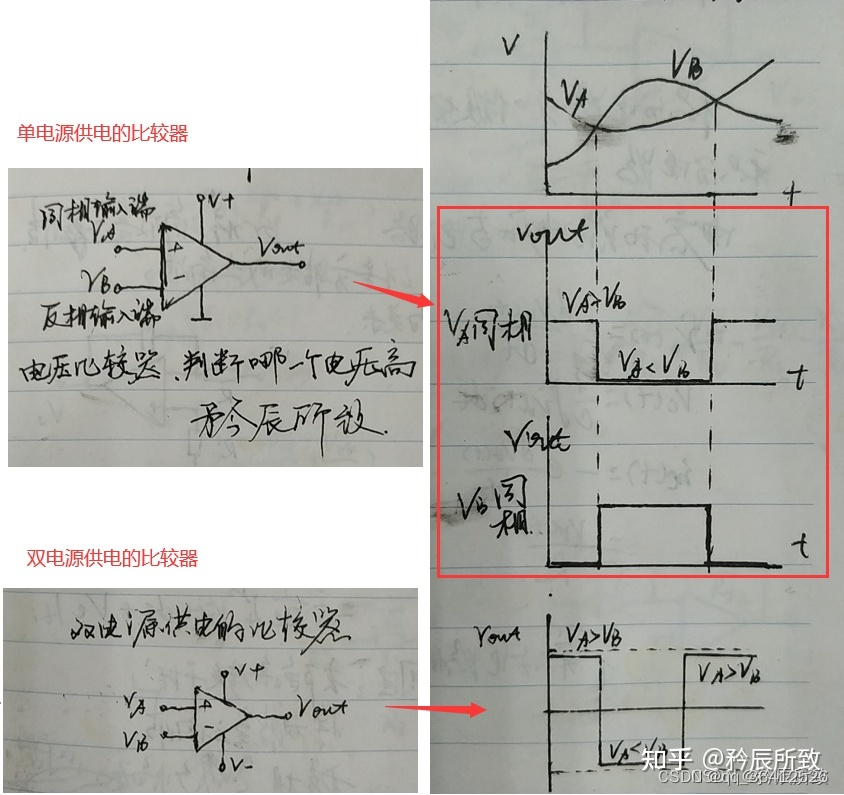

  1. 比较器

在这里插入图片描述

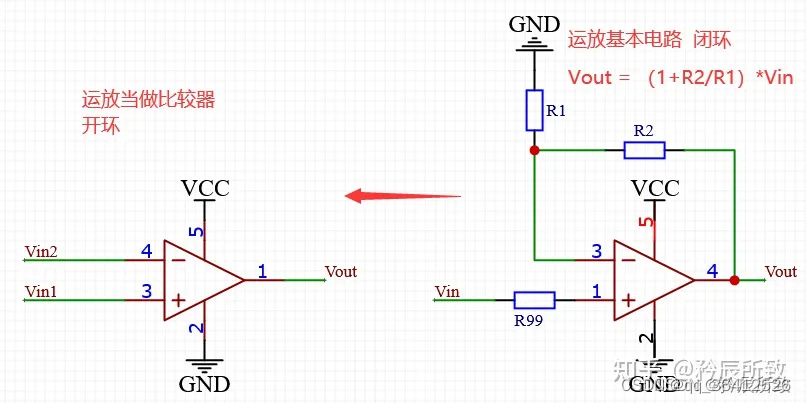

2.开环闭环
开环电路是不接入反馈的电路,输出端不会影响到输入端。
闭环电路是接入反馈的电路,也就是输出端会影响到输入端。
那么对运放来说,接入反馈电阻是闭环电路,不接入是开环电路

在这里插入图片描述

<think>好的,用户现在问的是比较器大器在内部结构上的区别。之前他已经问过比较器的原理,我也详细解释了工作原理、应用等,现在他想更深入,了解内部结构的同。首先,我需要回忆比较器运放的基本结构,然后找出它们的关键差异点。 用户可能有一定的电子学基础,但可能对具体的内部构造太清楚。我需要确保解释清晰,结构分明,避免使用过于专业的术语,但又要准确。需要比较两者的输入级、输出级、补偿电路、速度设计等方面。 首先,比较器运放虽然看起来相似,但设计目标同。比较器主要用于快速切换,而运放用于线性大。因此,内部结构会针对这些需求进行优化。 输入级方面,两者可能都使用差分对管,但比较器的输入级可能更注重高增益快速响应,而运放可能更关注线性度低噪声。另外,比较器可能需要像运放那样复杂的频率补偿,因为运放工作在闭环,需要稳定性,而比较器是开环,所以可能没有补偿电容,这也是一个关键点。 输出级方面,比较器可能使用推挽输出或开集电极结构,以便快速切换兼容数字电平。而运放通常采用推挽输出,但设计为线性输出,支持连续的电压变化,可能需要更高的驱动能力。 补偿电路部分,运放内部通常有米勒补偿电容来防止振荡,而比较器没有这些,因为它们需要在闭环中稳定工作,这也影响了它们的频率响应速度。 另外,保护电路方面,运放可能有短路保护过热保护,而比较器可能省略这些以节省空间成本,因为它们的应用场景同。 用户可能还想知道为什么能随便用运放比较器,或者反过来。这时候内部结构的差异就很重要,比如补偿电容会导致运放作为比较器时响应慢,甚至稳定。 需要检查是否有遗漏的结构差异,比如输入失调电压的处理,或者电源电压的设计。确保覆盖所有主要方面,帮助用户全面理解。 最后,总结时强调设计目标的同导致结构差异,以及这些差异如何影响它们的应用场景。这样用户仅能知道区别,还能理解背后的原因。</think>以下是关于比较器大器(运放)内部结构差异的逐步解析: --- ### **1. 设计目标的根本差异** - **比较器**:核心功能是**快速判断输入电压大小并输出高/低电平**,强调**开关速度****抗干扰能力**。 - **大器**:核心功能是**线性大微小信号**,强调**高增益、低噪声、稳定性****线性工作区**。 这一目标差异直导致内部结构的同优化方向。 --- ### **2. 输入级结构差异** #### **(1) 输入差分对** - **共同点**: 两者均采用**差分输入对管**(如BJT或MOSFET)大输入电压差。 - **差异点**: - **比较器**: - 输入级设计更注重**高增益****快速翻转**,可能省略复杂的线性补偿电路。 - 输入阻抗通常较低(例如:$10^6 \ \Omega$级别),以加快响应速度。 - **运放**: - 输入级更注重**高输入阻抗**(例如:$10^{12} \ \Omega$级别)**低失调电压**,以确保线性大精度。 - 包含输入保护电路(如静电防护二极管)。 --- ### **3. 输出级结构差异** #### **(1) 比较器输出级** - **目标**:快速切换高低电平,兼容数字电路。 - **常见结构**: - **推挽输出(Push-Pull)**:通过上拉下拉晶体管直驱动负载,实现快速电平跳变。 - **开集电极(Open-Collector)**或**开漏(Open-Drain)**:需外上拉电阻,便于多设备总线连。 - **特点**:输出阻抗低(如$100 \ \Omega$以下),切换速度快(纳秒级)。 #### **(2) 运放输出级** - **目标**:提供连续线性输出,支持大电流驱动。 - **常见结构**: - **AB类输出级**:平衡效率与线性度,避免交越失真。 - 驱动能力较强(如输出电流$10 \ \text{mA}$以上),但输出阻抗较高(如$100 \ \Omega$级别)。 - **特点**:输出电平范围近电源轨(轨到轨运放),但切换速度较慢(微秒级)。 --- ### **4. 频率补偿的差异** #### **(1) 比较器** - **无内部补偿**:比较器工作在开环状态,无需相位补偿电路。 - **结果**:高频响应快,但若错误用于闭环大,可能振荡。 #### **(2) 运放** - **强制补偿**:内部集成**米勒补偿电容**(如 $C_{\text{comp}} = 30 \ \text{pF}$),确保闭环稳定性。 - **结果**:牺牲带宽换取稳定性(例如:单位增益带宽 $1 \ \text{MHz}$)。 --- ### **5. 速度优化设计** #### **(1) 比较器** - **缩短传输延迟**: - 减小内部节点电容(如缩小晶体管尺寸)。 - 采用高速工艺(如CMOS或高速双极性工艺)。 - **典型参数**:传播延迟可低至 $5 \ \text{ns}$(如TI的TLV3201)。 #### **(2) 运放** - **牺牲速度换取稳定性**: - 通过补偿电容限制带宽,避免高频振荡。 - 压摆率(Slew Rate)较低(如 $0.5 \ \text{V/μs}$)。 --- ### **6. 其他关键结构差异** | **特性** | **比较器** | **大器** | |------------------|-------------------------------------|-------------------------------------| | **电源电压范围** | 宽范围(如 $1.8 \ \text{V} \sim 5.5 \ \text{V}$) | 通常固定(如 ±15V 或 5V) | | **失调电压** | 允许较高(如 $5 \ \text{mV}$) | 极低(如 $1 \ \mu\text{V}$) | | **热保护** | 通常无 | 常集成过热关断 | --- ### **7. 典型内部结构框图对比** #### **(1) 比较器简化框图** ``` 输入差分对 → 高增益级 → 输出驱动级(推挽/开漏) ``` - **无反馈路径**,结构简单。 #### **(2) 运放简化框图** ``` 输入差分对 → 中间增益级(含补偿电容) → 输出缓冲级 ``` - **隐含内部反馈路径**,确保线性工作。 --- ### **总结** 比较器运放的核心结构差异源于其功能定位: - **比较器**:为速度而生,结构简单,无补偿,输出级适配数字电平。 - **运放**:为精度而生,复杂补偿,输出级支持线性驱动。 **关键提示**: - 可互换使用!若将运放作为比较器,补偿电容会大幅降低响应速度;若将比较器作为运放,开环增益足且易振荡。
