任务4.2 MapGIS 绘制地质剖面图

［任务目标］
1.掌握图切剖面的方法及操作流程。
2.熟练运用MapGIS6.7 软件进行图切剖面操作。
［任务描述］
利用MapGIS 中的高程自动赋值、DTM 分析等功能在地质平面图上进行图切剖面操作。
［知识准备］与［操作步骤］
一、MapGIS 图切剖面步骤
MapGIS 自动图切地质剖面图的步骤如图4.30 所示。
（1）数据准备
在“输入编辑模块”准备需要进行图切剖面的地质平面图[等高线、地层分界线（或区）、
地层或岩性代码、产状等信息必不可少]，并对等高线文件进行高程自动赋值，然后在“DTM
分析”模块将等高线数据转换成GRD 格网文件，以便后续处理。
（2）确定剖面位置
在分析图区地形特征、地层的出露、分布和产状变化以及构造特点的基础上，在“DTM 分
析”模块确定需要进行图切的剖面线位置，该剖面线要尽量垂直于区内地层走向，通过地层出
露较全和图区主要构造部位，或者选在阅读地质图所需要作剖面的地方。

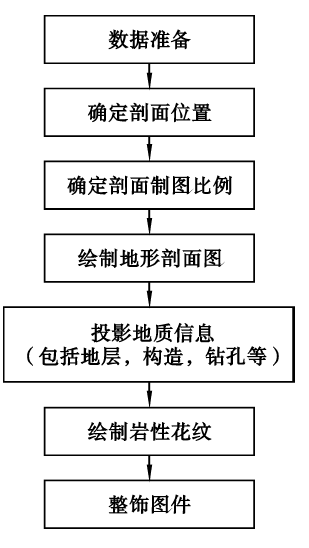

图4.30 MapGIS 图切剖面步骤

（3）确定剖面绘图比例尺
在“DTM 分析”模块确定剖面图的横向和纵向比例尺，尽量保持横纵向比例尺一致。
（4）绘制地形剖面图
在“DTM 分析”模块进行地形剖面图的自动投影，并将投影生成的地形剖面文件进行
保存。
（ 5）投影地质信息
在“输入编辑”模块将地质图上的地质界线按照产状重新绘制，并手动投影其中的钻孔、
探槽等信息。
（6）绘制岩性花纹
对各岩层应按其岩性绘制花纹图案，并按照地质图注明相应的地层代号和产状。
（7）整饰出图
按下列要求对地质剖面图进行图幅整饰：
①剖面图比例尺与地质图的比例尺尽量一致，两端标出地形等高标高。
②注明剖面方位、主要地形地貌控制点。
③图例、图签及剖面图中相应内容的绘制与调整。
④剖面图放置：左北右南、左东右西，左北西右南东、左南西右北东。
⑤剖面图图名一般放置在剖面图上方正中间位置或正下方。
二、数据准备
首先要准备进行图切剖面的地质平面图，平面图应包括等高线（含高程信息）、地层分界
线（或区）、地层产状、地层（岩性）代码、地质构造信息、钻孔、探槽、比例尺、图框等要素，其中
地理要素中的等高线（含高程信息），专题要素中的地层分界线（或区）、地层产状、地层（岩
性）代码、地质构
