ArcGIS地形剖面图制作【详细版】【ArcGIS】

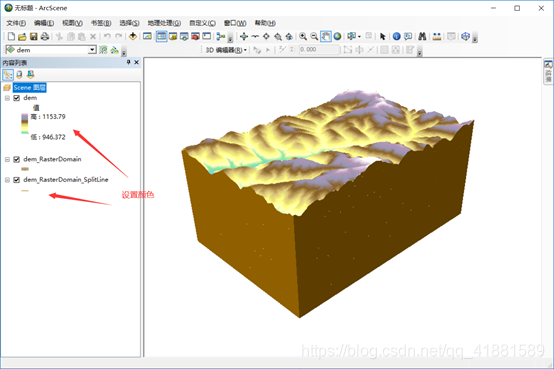

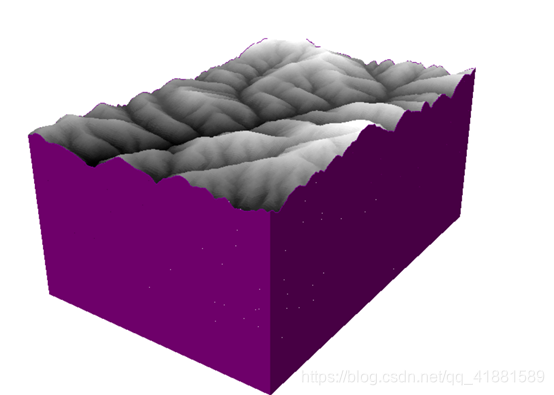

结果图：

详细步骤：

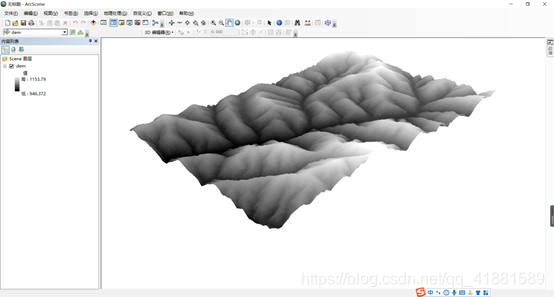

一、在ArcSence中加载带有投影坐标系的dem数据

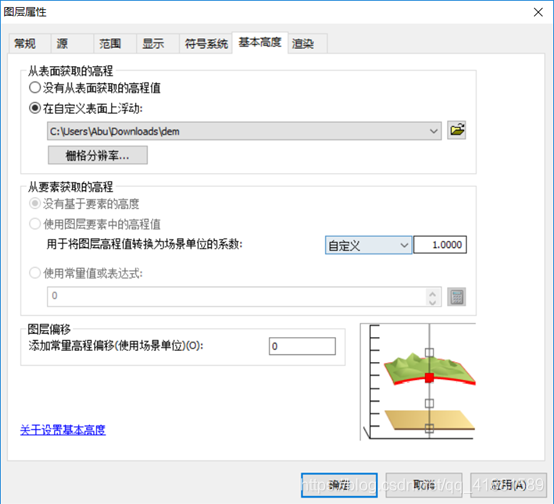

Dem的属性设置为下图可有上面的效果。



二、提取栅格范围

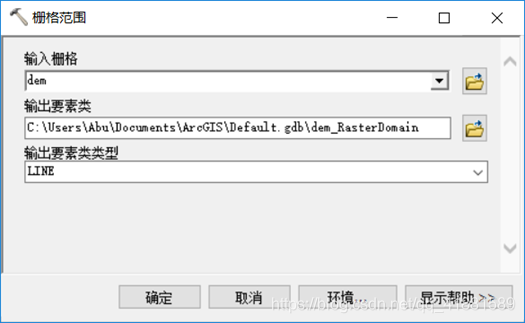

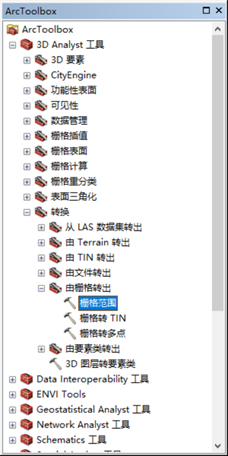

找到工具【3D Analyst】【转换】【栅格范围】双击打开设置参数，路径我这里选择默认，注意输出类型选择“LINE”。

三、分割边界线

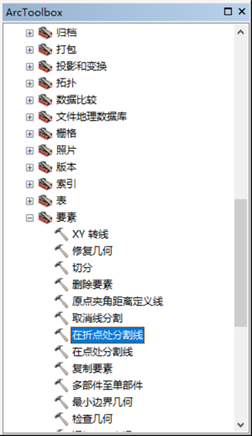

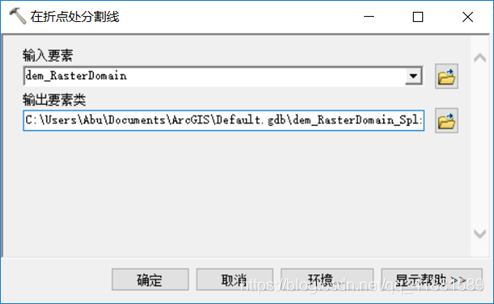

在【数据管理工具】【要素】【在折点处分割线】，双击打开设置如图：



四、添加字段Height

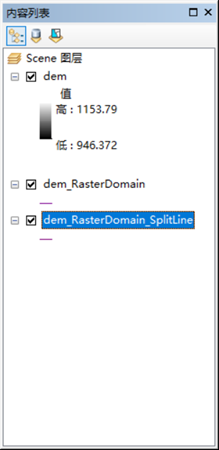

对刚刚生成的第二条线右键打开【属性表】：在【表选项】中选择【添加字段】。

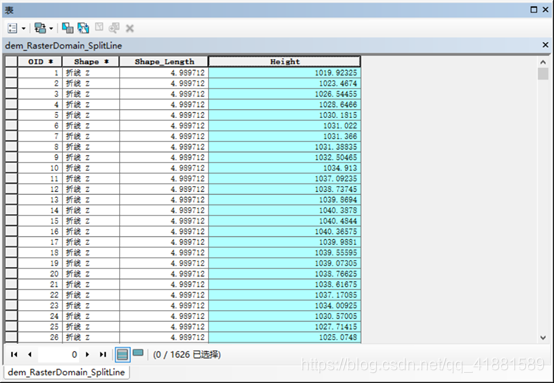

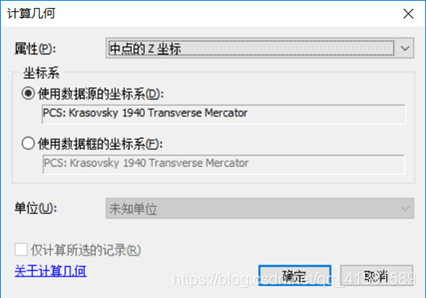

右键新建的“Height”字段选择【计算几何】，选择“中点的Z坐标”，坐标为dem数据的投影坐标系。点击确定得到结果。



五、生成地形剖面

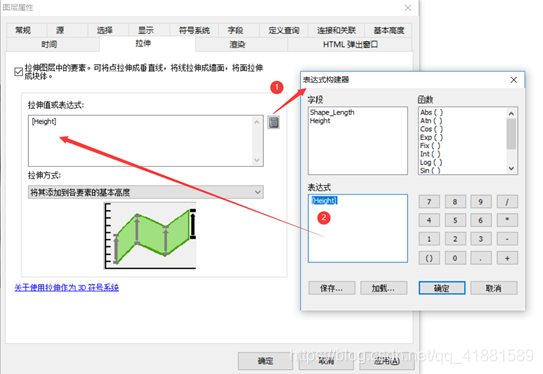

对第二条线双击进入【属性】设置如图：



六、最后设置颜色，出图！！
