Allegro高级功能2【Shape Utilities功能—丝印反白】

最新推荐文章于 2024-12-27 15:53:59 发布

ZhangZandZhang

最新推荐文章于 2024-12-27 15:53:59 发布

阅读量1.2k

点赞数

分类专栏： Allegro PCB Allegro技巧文章标签： pcb

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_36492361/article/details/131286366

版权

PCB 同时被 3 个专栏收录

29 篇文章

订阅专栏

12 篇文章

订阅专栏

6 篇文章

订阅专栏

通过在丝印层创建长方形和镂空文字，利用ShapeUtilities的ANDNOT选项进行布尔运算，可以实现PCB上的丝印反白效果。该过程包括绘制形状、选择运算选项以及点击合并对象完成制作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

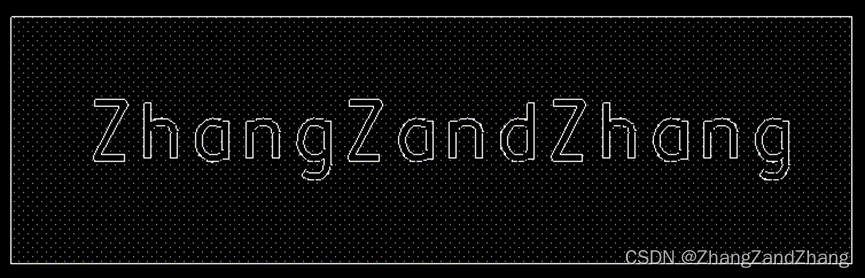

丝印反白，即丝印在PCB中字体镂空。

在这里插入图片描述

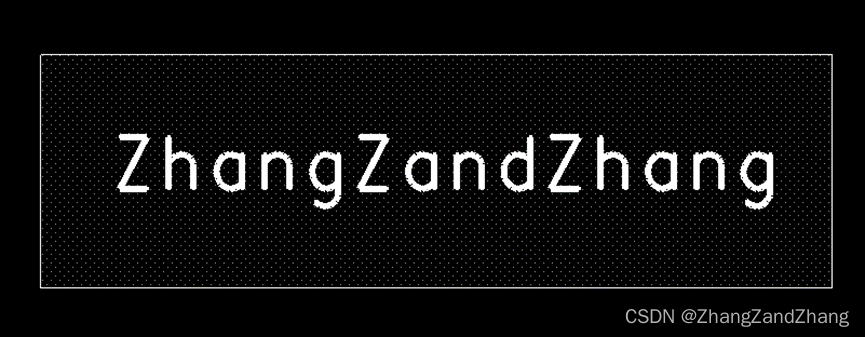

1.在丝印层话一个适合的长方形和需要镂空的字；
在这里插入图片描述

2.Shape—Shape Utilities—Boolean

在这里插入图片描述

3.Option菜单栏选择ANDNOT选项；
在这里插入图片描述

4.点击绘制的字体和长方形，丝印反白制作完成。
在这里插入图片描述
