图 1
使用到的命令：曲面拉伸，填充曲面，剪裁实体，转换实体引用，镜像实体
图 2

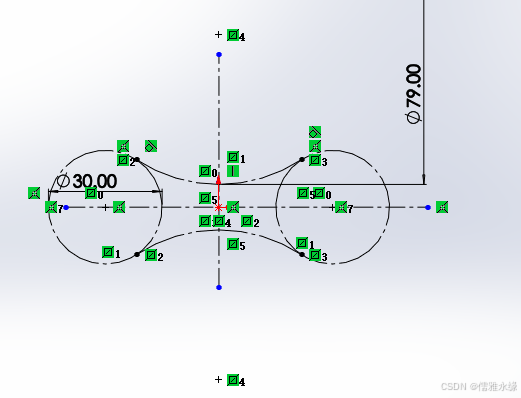

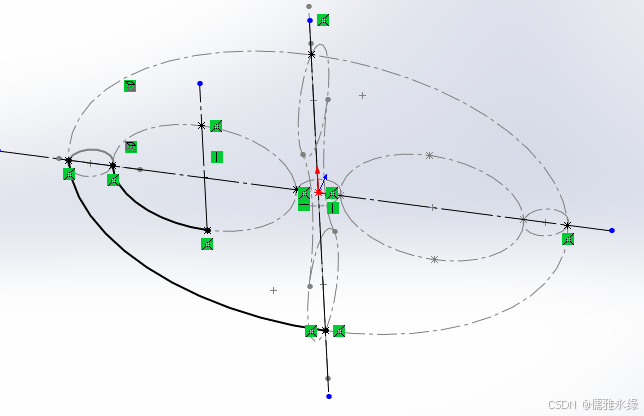

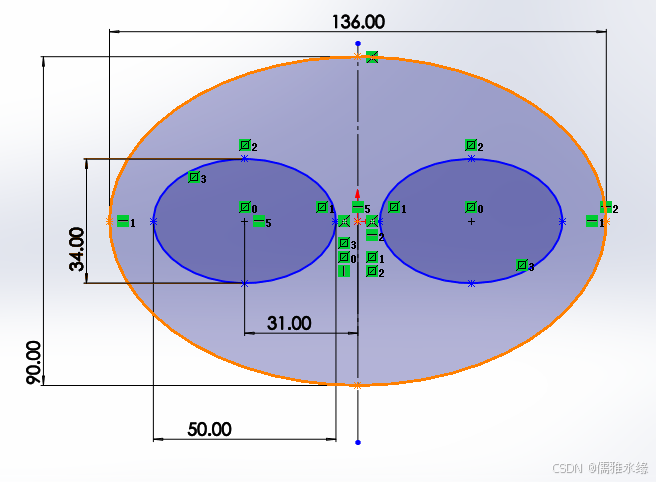

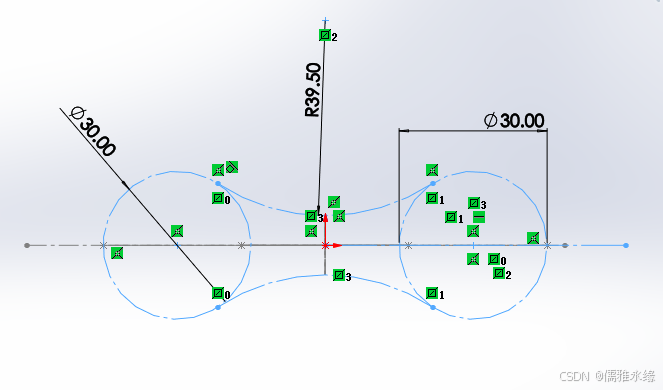

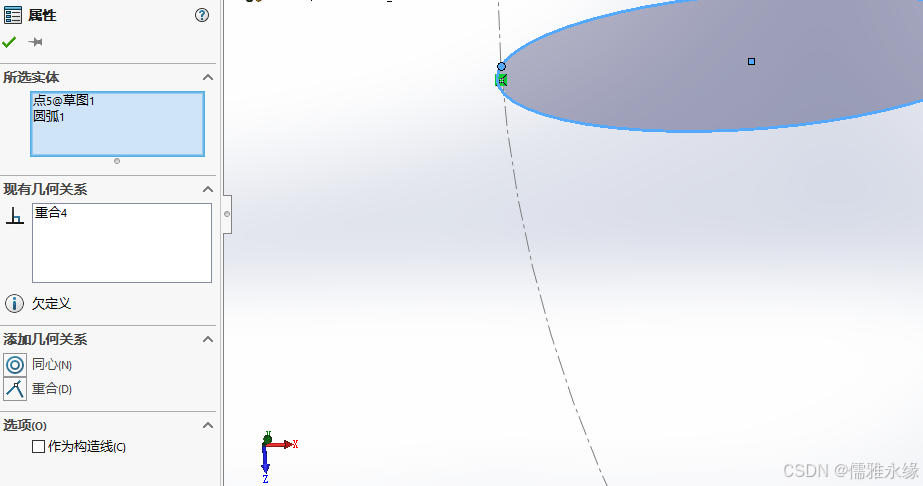

上视基准面，绘制如下图形：
图 3

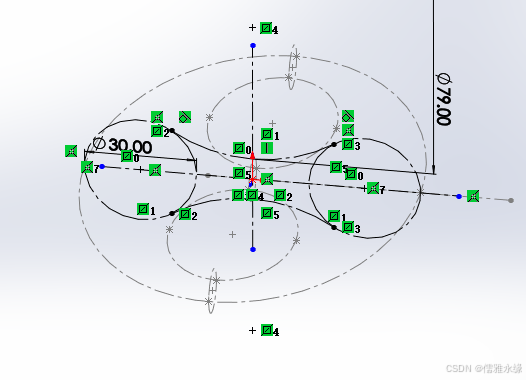

将所有线转换成构造线
图 4

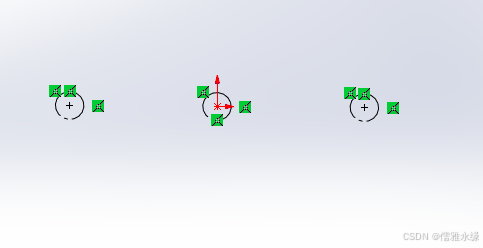

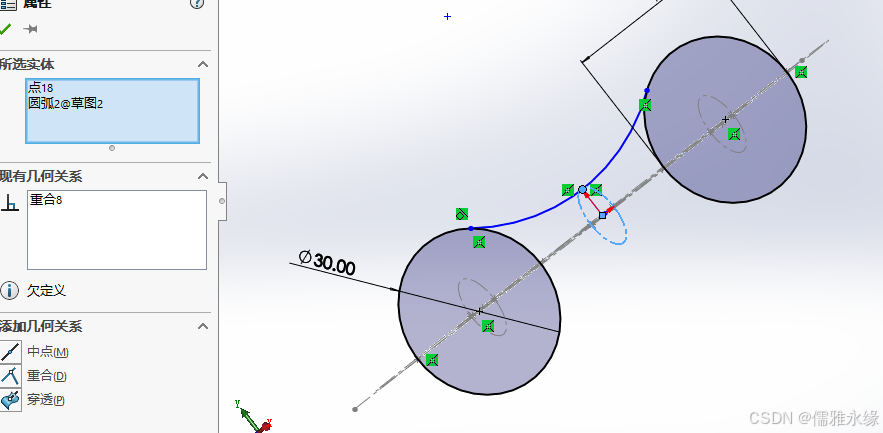

前视基准面：进行草图绘制
图 5
图 6
作为构造线
图 7

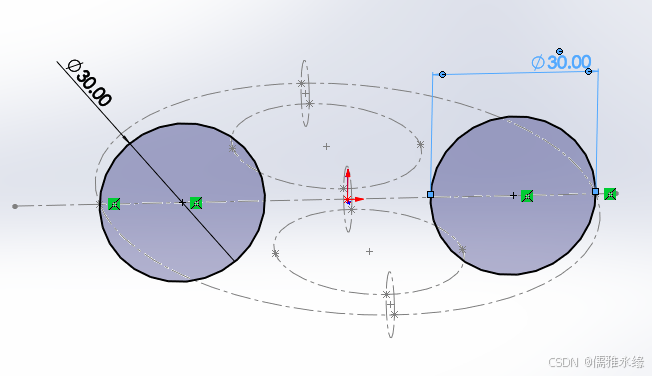

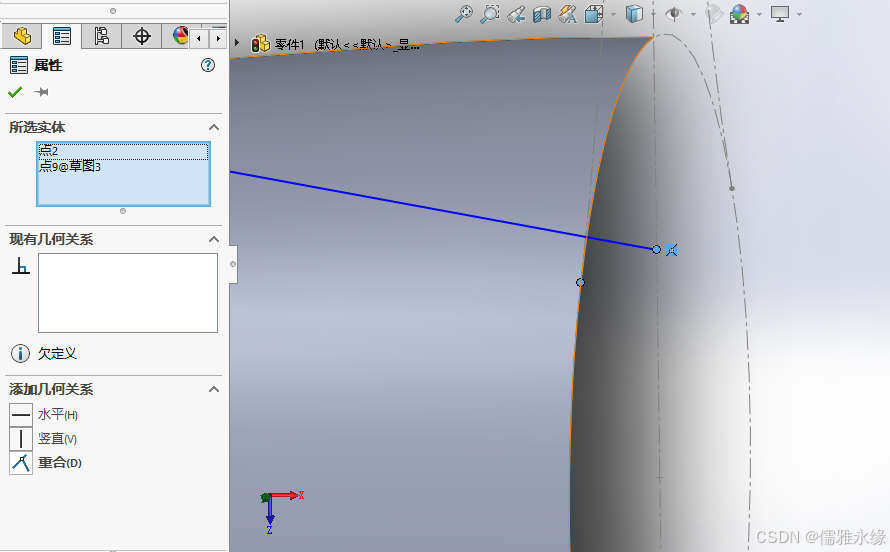

右视基准面
图 8
图 9

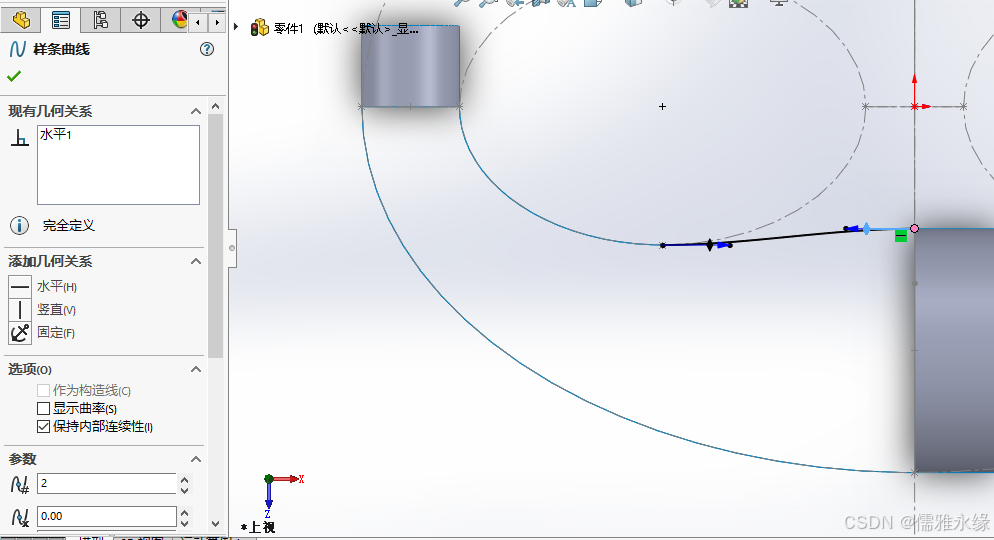

进行镜像，改为构造线
图 10
图 11
图 12
图 13
图 14

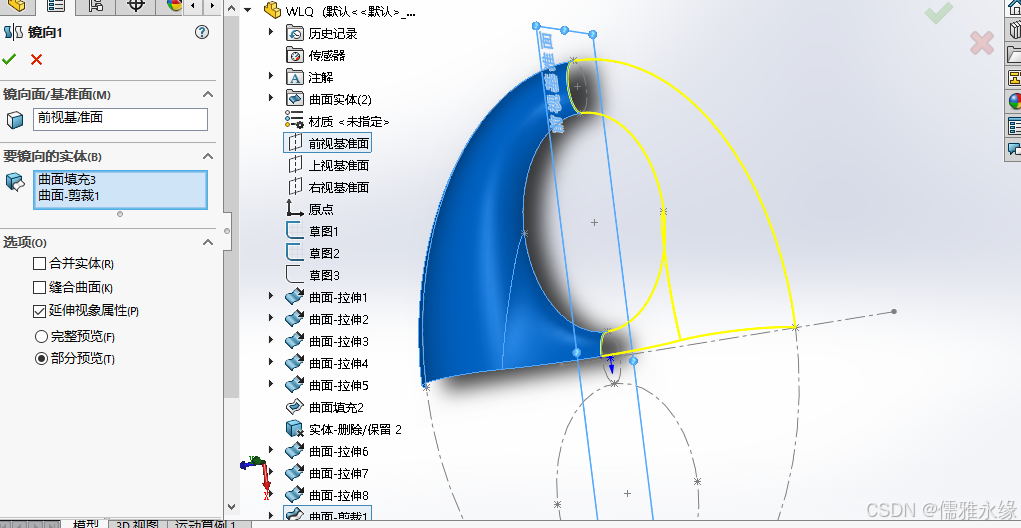

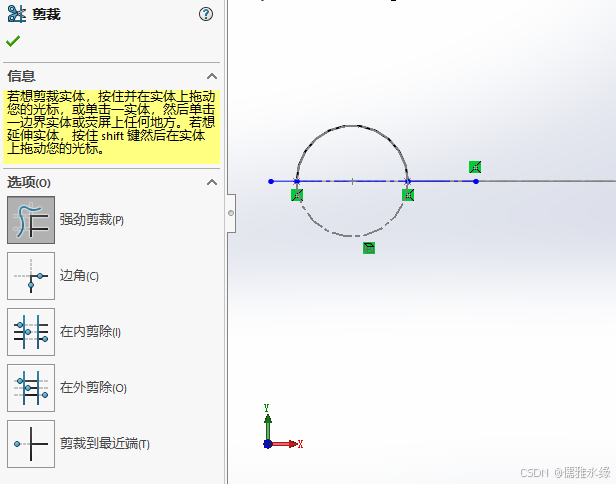

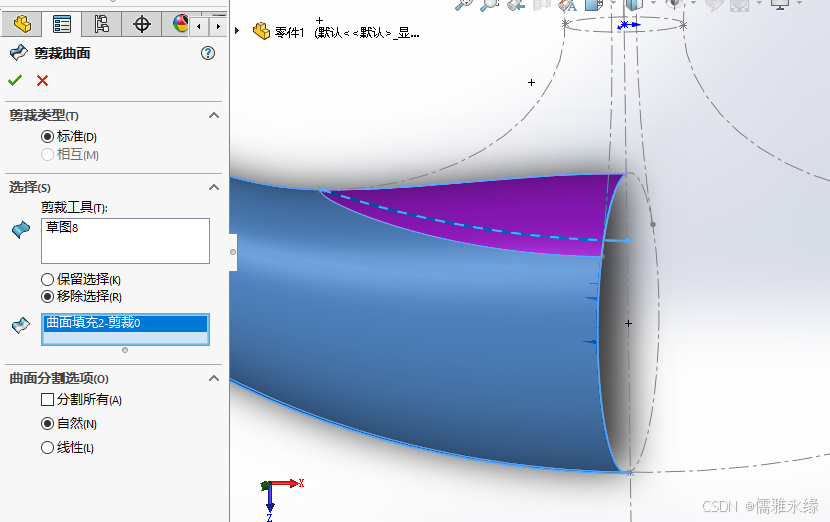

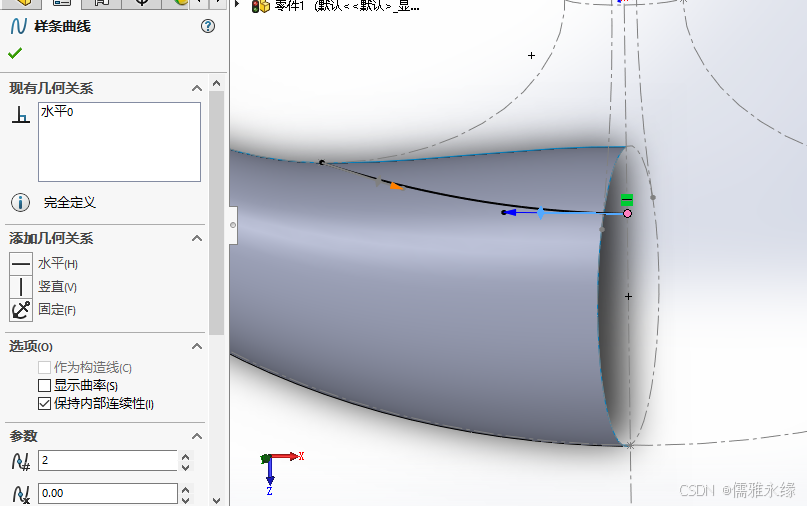

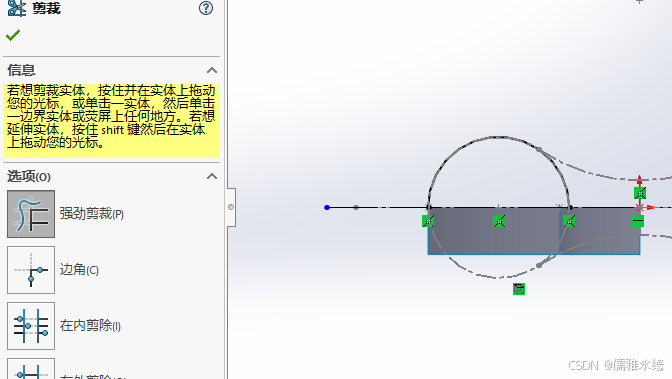

剪裁实体
图 15
图 16
图 17
图 18
图 19
图 20

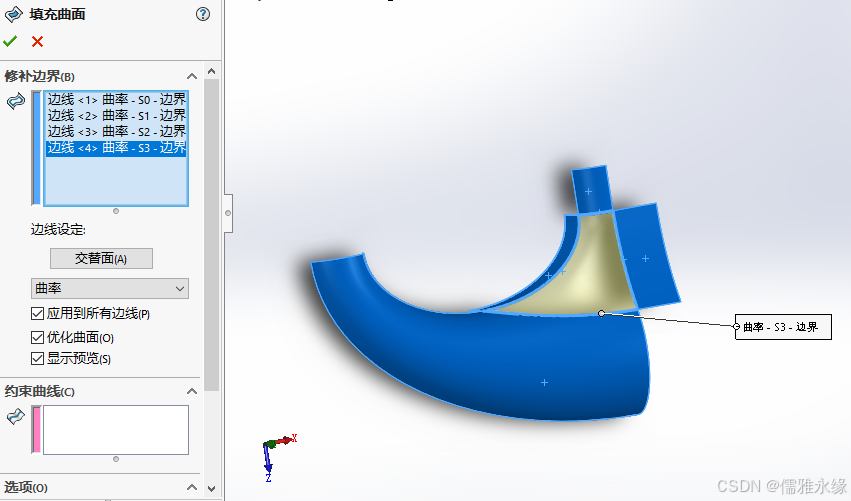

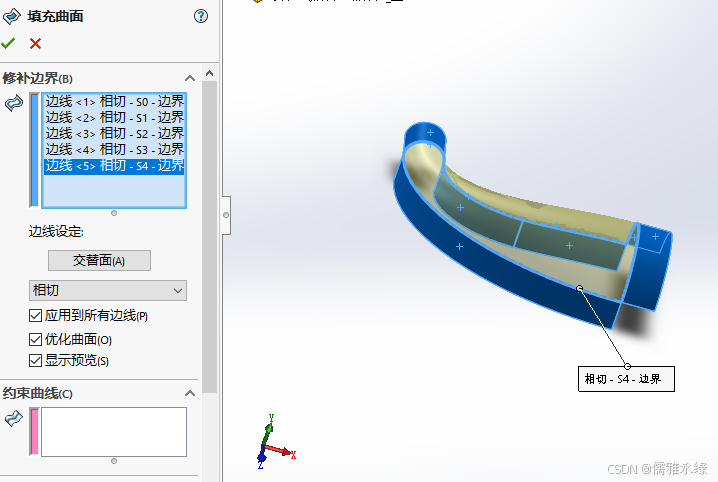

填充曲面，点击眼睛关闭草图，否则选中不了
图 21

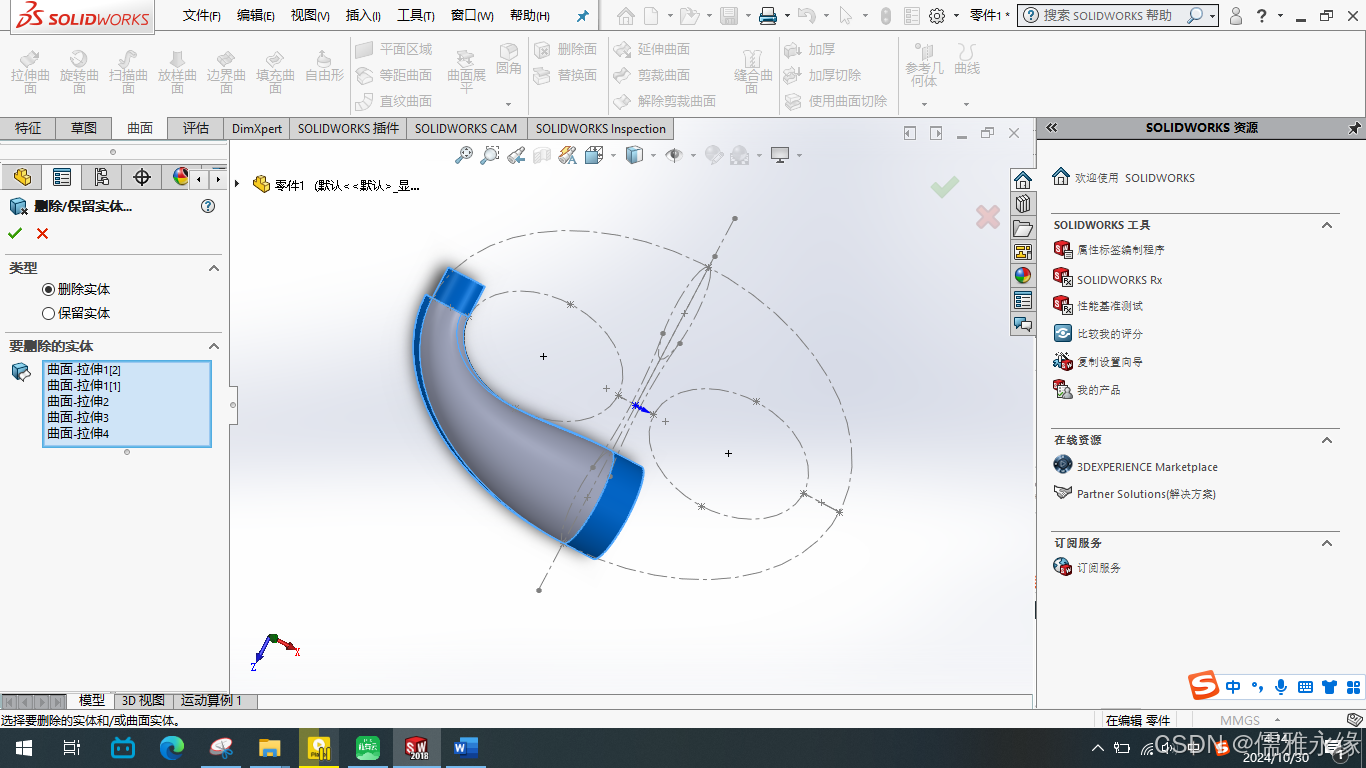

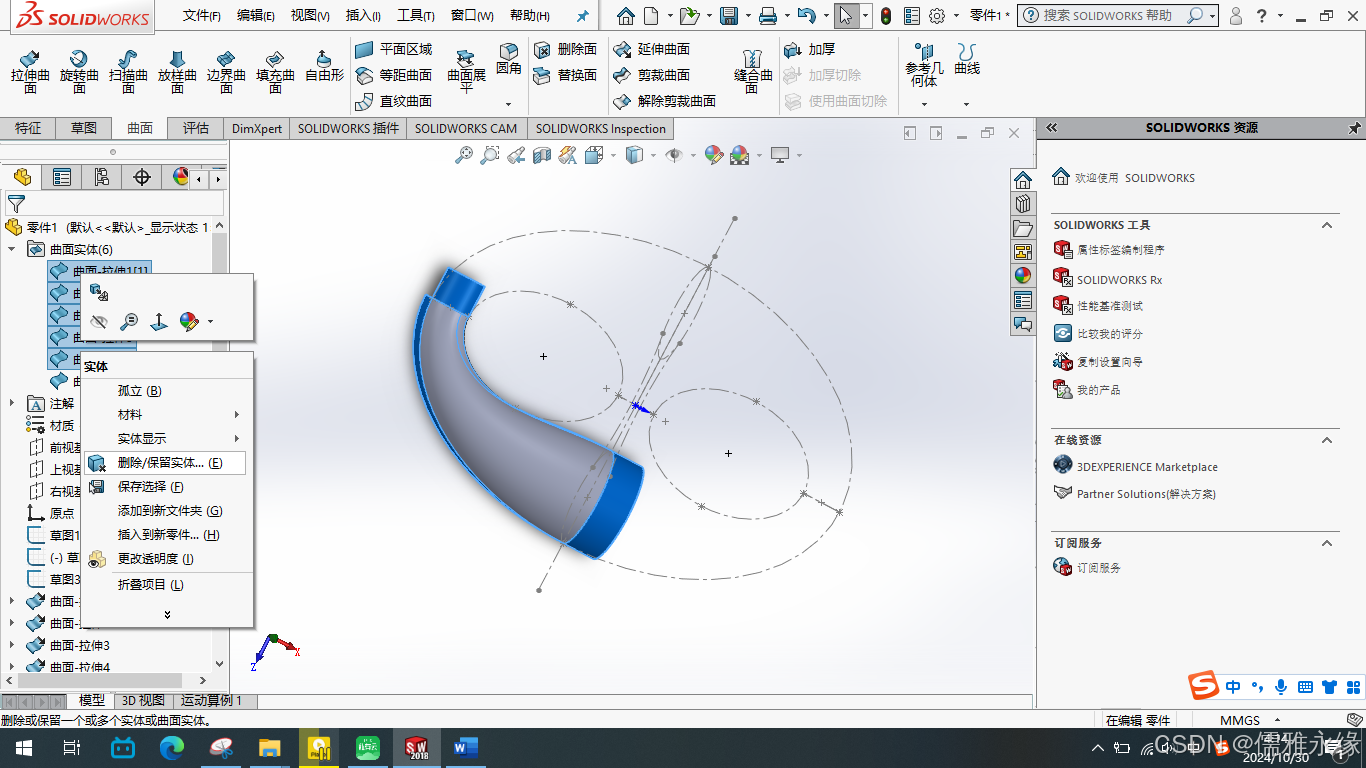

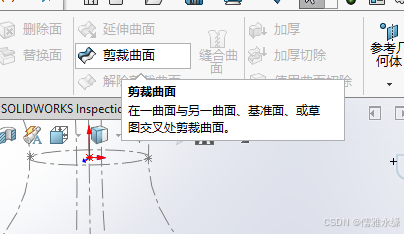

在曲面实体中删除曲面拉伸辅助
图 22
图 23
图 24
图 25
图 26
图 27
图 28
图 29
图 30

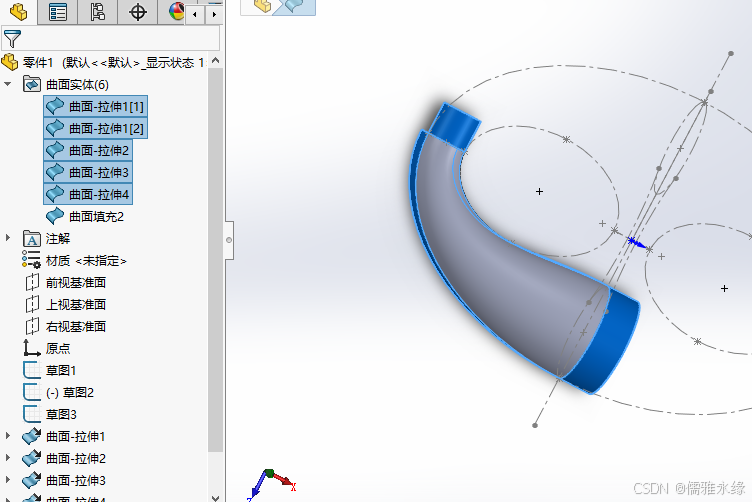

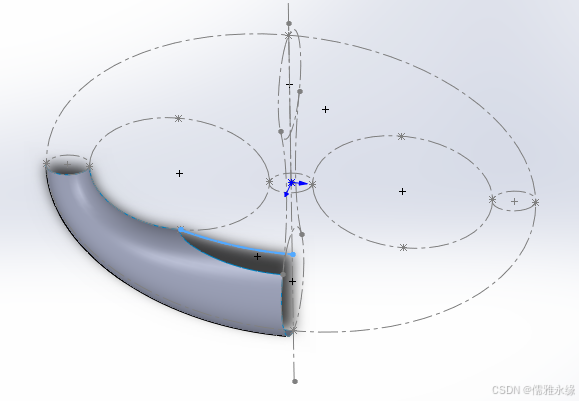

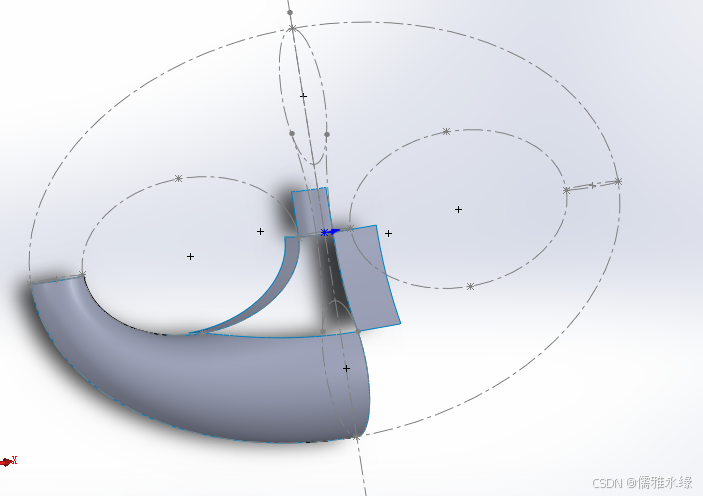

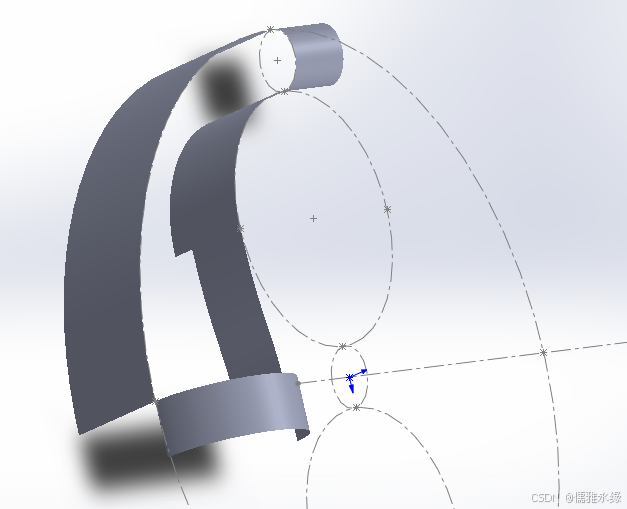

同样的采用转换实体引用，构造如下曲面
图 31
图 32

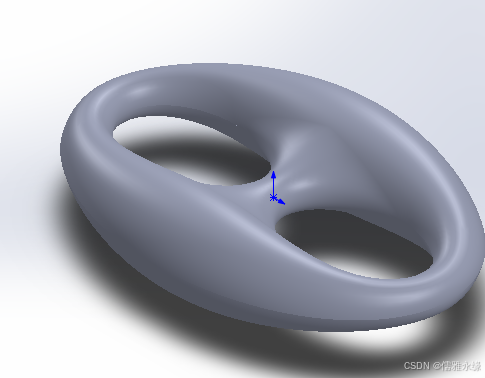

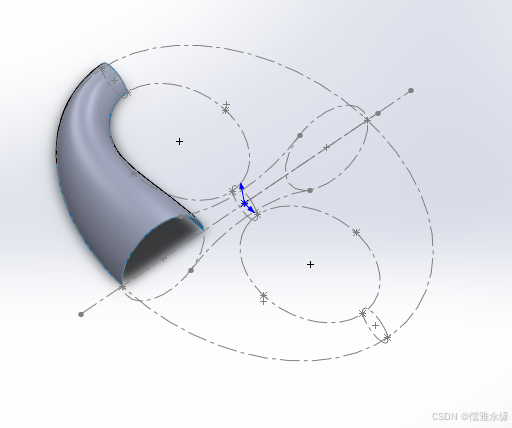

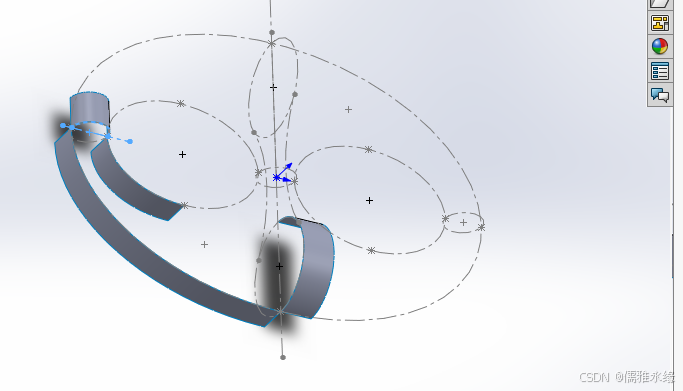

同样的，删除辅助曲面拉伸，剩下的是镜像实体
图 33
图 34
