STM32F103Cx用芯片tlc5615做DAC转换

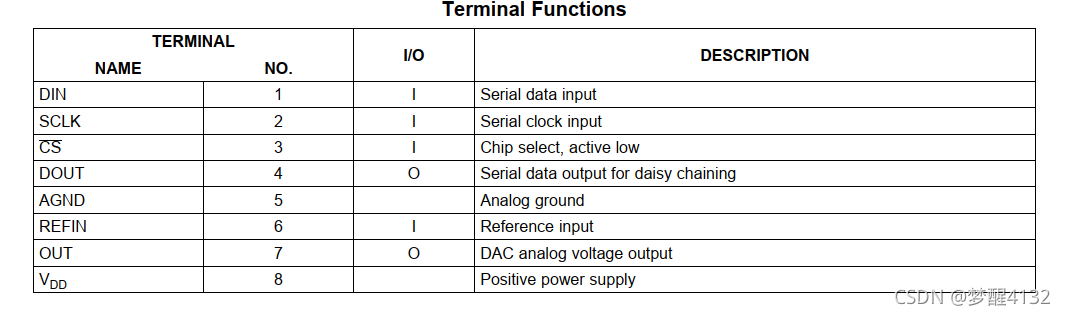

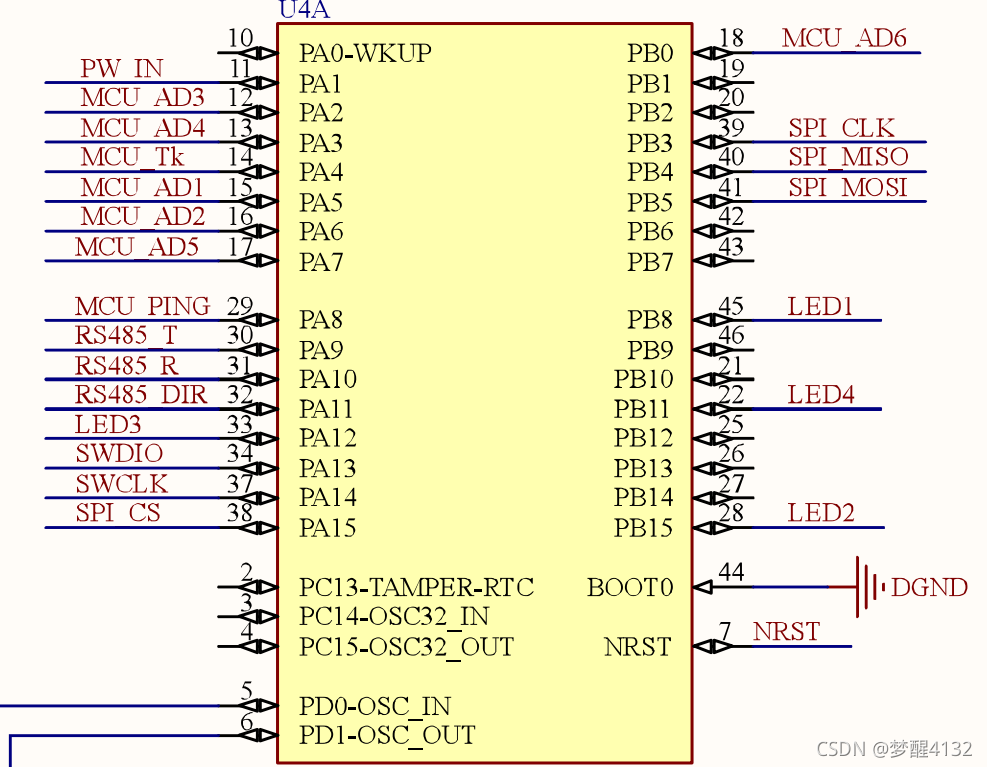

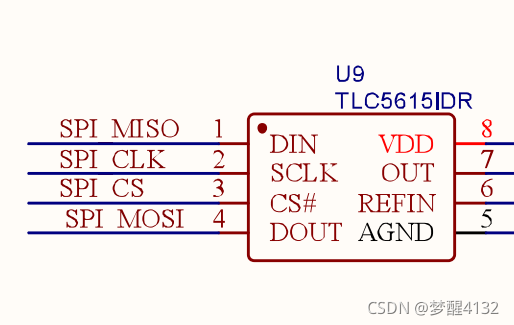

1、打开原理图，查看芯片对应的相应管脚

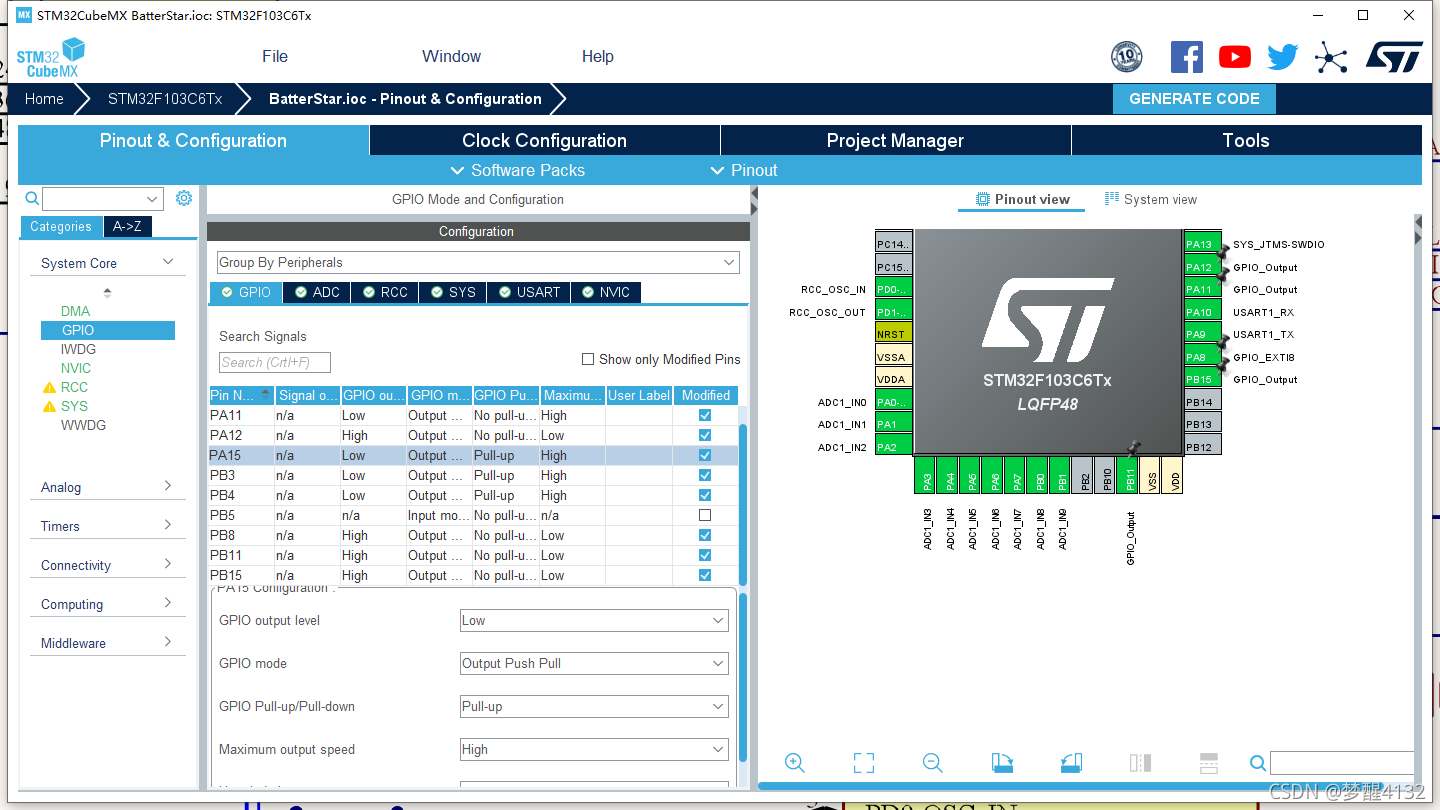

 2、打开STM32CubeMX，添加相应管脚配置

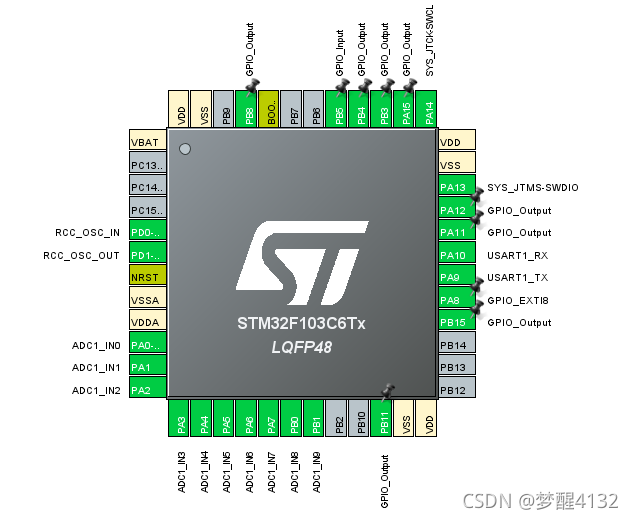

3、输入的配置为无上下拉，输出该芯片对应的引脚配置和上图相同，一键生成代码，打开代码

4、新建“BspVout.c”和“BspVout.h”文件并添加在结构中，在“AppTask.h”文件中添加头文件“  #include "BspVout.h"   ”

5、在“BspVout.h”文件中添加代码

#define SPI_CS(x)  (HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, x))
#define SPI_CLK(x) (HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, x))
#define SPI_DIN(x) (HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, x))

作用是用宏定义控制输出信号，方便模拟SPI信号

6、分析数据手册

 这是一张时序图，说明当CS信号为低电平的时候才能通讯，SCLK上升沿的那一瞬间读取DIN的电平信号

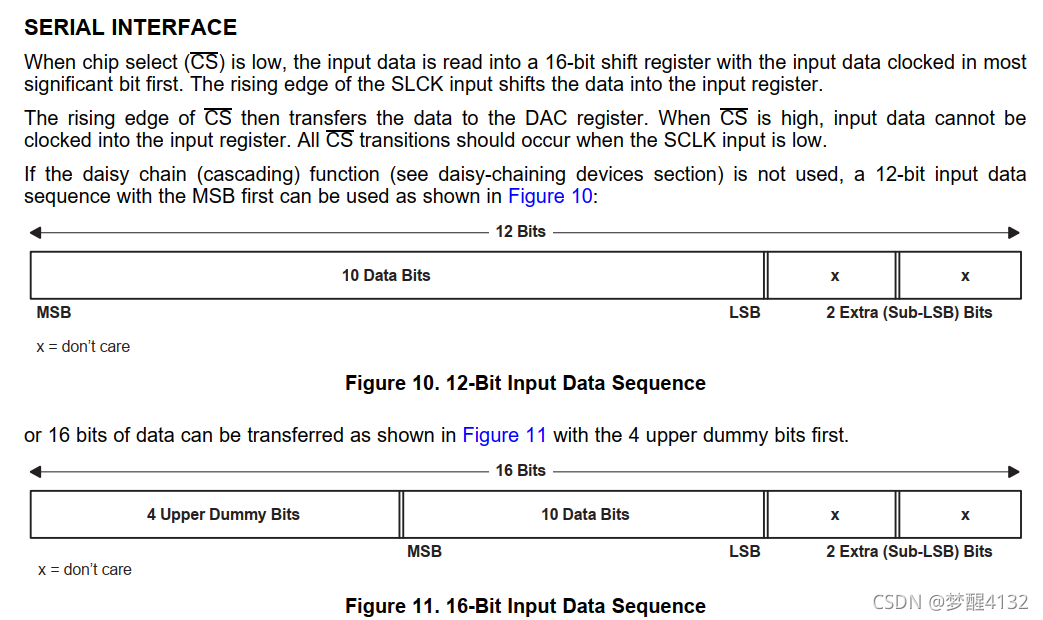

当CS是高电平时，SCLK为低电平，当CS由高电平转为低电平信号，SCLK的第一个上升沿读取的DIN电平信号为第一位数字信号，下图有说明

 这里选择的是非菊花链式，所以按照Figuer 10 所示，数据信息与输出的关系见下图

 这是一个十二位的锁存器，所以要十二的数字量，最后两位无效，但是必须加上

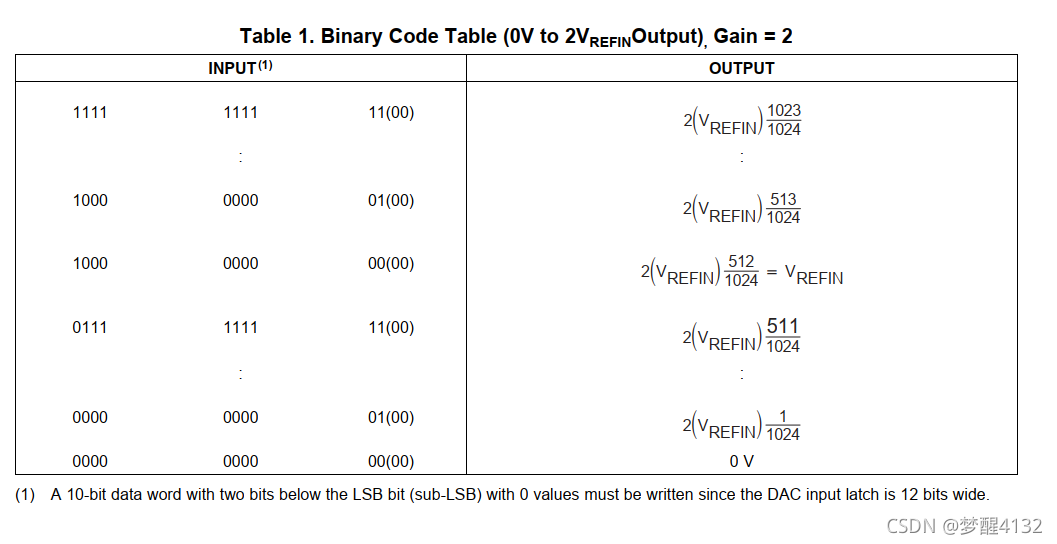

电压的输出关系是 Uout=2*Vrefin*输入的十二位（高十位有效）数值/1024，其中Vrefin是外部输入给芯片的参考电压，值为+2.5V，这个值要精准一些。

7、“BspVout.c”的代码如下

#include "BspVout.h"

unsigned short Vount;

void SPI_Vout(unsigned short Vout)
{
	unsigned short VData;
	VData = (unsigned short)(Vout * (1.024 / 2 / 2.5)+0.5);//由目标电压mV，计算十位数值
	SPI_CS(H);
	SPI_CLK(L);
	SPI_DIN(L);
	for(unsigned short i;i<3;i++);//>1ns  th(CSH0)
	SPI_CS(L);
//	for(unsigned char j=0;j<4;j++)//前四位
//	{
//		SPI_DIN(L);

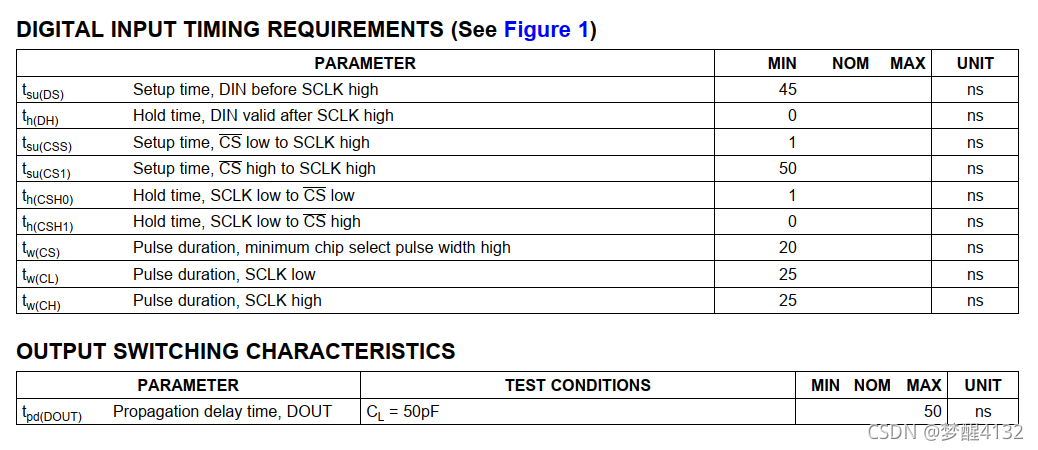

//		for(unsigned short i;i<45;i++);//上升沿读取数值 >45ns  tsu(CSS)、tsu(DS)、tw(CL)
//		SPI_CLK(H);
//		for(unsigned short i;i<45;i++);//>25ns tw(CH)、th(DH)
//		SPI_CLK(L);
//	}
	for(unsigned char j=0;j<10;j++)//十位数据 ，j代表第几位（含0位）
	{

		if(((VData >> (9-j)) & 0x01) == 0) //计算每一个位的电平
		{
			SPI_DIN(L);
		}
		else
		{
			SPI_DIN(H);
		}
		for(unsigned short i;i<5;i++);//上升沿读取位电平 >45ns  tsu(CSS)、tsu(DS)、tw(CL)
		SPI_CLK(H);
		for(unsigned short i;i<5;i++);//>25ns tw(CH)、th(DH)
		SPI_CLK(L);
	}
	for(unsigned char j=0;j<2;j++)//补充 后两位
	{
		SPI_DIN(L);
		for(unsigned short i;i<5;i++);//上升沿读取数值 >45ns  tsu(CSS)、tsu(DS)、tw(CL)
		SPI_CLK(H);
		for(unsigned short i;i<5;i++);//>25ns tw(CH)、th(DH)
		SPI_CLK(L);
	}

	SPI_DIN(L);
	for(unsigned short i;i<3;i++);//>0ns  th(CSH1)
	SPI_CS(H);
	for(unsigned short i;i<3;i++);//>20ns  tw(CS)
}



void SYS_test1ms(void)
{
	SPI_Vout(Vount);

}

8、“BspVout.h”的代码如下

#ifndef _BSPVOUT_H_
#define _BSPVOUT_H_

#include "AppTask.h"


#define SPI_CS(x)  (HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, x))
#define SPI_CLK(x) (HAL_GPIO_WritePin(GPIOB, GPIO_PIN_3, x))
#define SPI_DIN(x) (HAL_GPIO_WritePin(GPIOB, GPIO_PIN_4, x))
#define H           GPIO_PIN_SET
#define L           GPIO_PIN_RESET


void SPI_Vout(unsigned short Vout);
void SYS_test1ms(void);

#endif

9、“AppTask.c”的代码

#include "AppTask.h"

extern unsigned short Vount;

vinTime VRtime;

//任务注册表
static TaskCtrl_t	TaskCtrl[] = //执行优先级程度 从上到下依次逐渐，第一个优先级最高，所有的任务函数都不能打断其它的任务函数
{
	/*	【实时任务】	【上电立即运行】	【初始counter】			【任务周期ms】				【任务指针】*/  //时间调度最好是cycle_task的整数倍
	{   1,                  0,              0,                      100/cycle_task,           	taskTestTime},
	{	0,  				0, 				0/cycle_task,			500/cycle_task,				taskTest},
	{	0,					0,				0/cycle_task,			50/cycle_task,				SigLED},
	{	0,					0,				0/cycle_task,			1/cycle_task,				SYS_test1ms},
};

#define TASK_MAX_NUM	(sizeof(TaskCtrl)/sizeof(TaskCtrl[0])) //自动生成任务调度的数量给 TASK_MAX_NUM

void App_task(void)
{
	volatile unsigned char i_task, j_task;
	static unsigned int timen_task;
	if(timen - timen_task >= cycle_task)//每间隔 cycle_task ms 执行一次
	{
		timen_task = timen;//和上面if括号的那句共同构成 每隔cycle_task个定时周期更新一次任务等待时长
		for(i_task = 0; i_task < TASK_MAX_NUM; i_task++)//把所有的任务检测一边
		{
			if((TaskCtrl[i_task].Task_Counter > 0) && (TaskCtrl[i_task].Task_RealTime == 0))//用于防止初始计数值为零，自减溢出
				TaskCtrl[i_task].Task_Counter--;
			if((TaskCtrl[i_task].Task_Counter == 0) && (TaskCtrl[i_task].Task_RealTime == 0))//自减为零的时候，认为该任务可以执行
			{
				TaskCtrl[i_task].Task_Running = true;//认为为可执行任务
				TaskCtrl[i_task].Task_Counter = TaskCtrl[i_task].Task_PeriodTime;//更新计时周期
			}
		}
	}
	for(j_task = 0; j_task < TASK_MAX_NUM; j_task++)//排队执行可执行函数
	{// 任务调用
		if(TaskCtrl[j_task].Task_Running || TaskCtrl[j_task].Task_RealTime)
		{
			TaskCtrl[j_task].TaskHook();//执行函数
			TaskCtrl[j_task].Task_Running = false;//执行结束
		}
	}

}

sigLEDk sigLED;

void AppInit(void)
{
	// 1-常亮; 2-T=200ms闪烁; 3-T=500ms闪烁; 4-T=1s闪烁; 0-常灭
	sigLED.LED01=1;
	sigLED.LED02=2;
	sigLED.LED03=3;
	sigLED.LED04=4;
	Vount = 1250; //用于Debug，用后删除
}

void taskTest(void)
{
	static unsigned int time;
	for(unsigned char i=0;i<10;i++)
		TxBuff[i]=0x00+i;
	TxBuff[10]=0x0D;
	TxBuff[11]=0x0A;
	if((TxEndFlag == 0)&(timen - time >= 1000))
	{
		time = timen;
		PMJD_UART1_DMA_Send(TxBuff,12);
	}
}

//实时性任务
void taskTestTime(void)
{
	unsigned char TxBuffTest[BUFFER_SIZE];
	if(RxEndFlag == 1)  //接收完成标志
	{
		for(unsigned char i=0;i<RxLen;i++)
		{
			TxBuffTest[i]=RxBuff[i];
		}
		PMJD_UART1_DMA_Send(TxBuffTest, RxLen);//发送接收到的数据
		memset(RxBuff,0,RxLen);//清除接收到的数据
		RxLen = 0;//清除计数
		RxEndFlag = 0;//清除接收结束标志位
	}
}

10、编译下载程序，进入硬件在环仿真

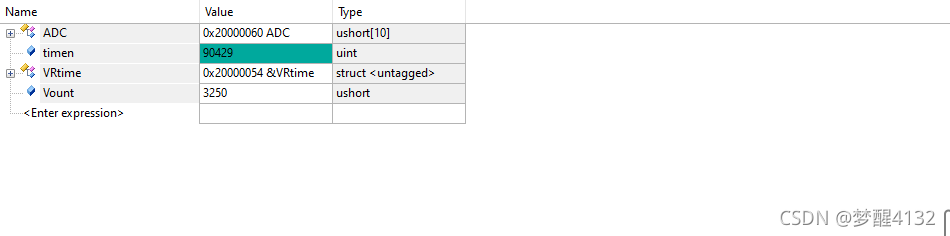

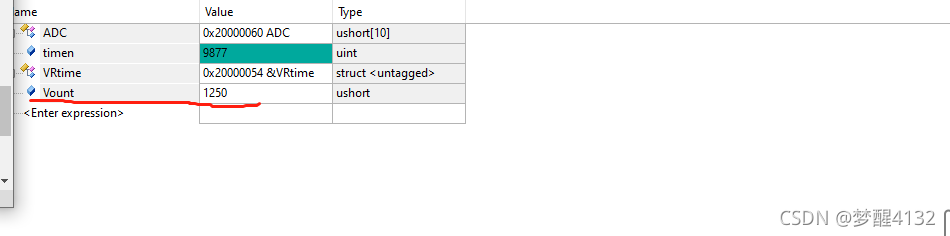

11、在“Watch1”中添加变量 “Vount”，并改成十进制，运行仿真

实际拿万用表检测电压值，对应

 改变数值，再检测

 多改变几次

结果正常
