为什么matplotlib画图会默认有很多白色边框？

Matplotlib 的默认行为是在图像周围留出一些空白边框，以确保图像的完整性和可读性。这些边框被称为 “whitespace”，也称为 “padding” 或 “margin”。

默认情况下，Matplotlib 在创建 Figure 对象时会为其添加一些默认的空白边框。这些边框可以通过调整 Figure 对象的大小和位置来控制。在使用 “subplots” 方法创建多个子图时，Matplotlib 会自动计算每个子图的位置和大小，并添加适当的空白边框，以保证子图之间有足够的间距和边框。

绘图

我们使用如下两幅图作为例子。

默认绘图

默认绘图如下，使两幅图在一个画框中显示。

import cv2
import matplotlib.pyplot as plt

# 读取图像并将其转换为 RGB 颜色空间
img_1 = cv2.imread('img.png')
img_1 = cv2.cvtColor(img_1, cv2.COLOR_BGR2RGB)

img_2 = cv2.imread('soft.png')
img_2 = cv2.cvtColor(img_2, cv2.COLOR_BGR2RGB)

# 创建一个包含两个子图的 Figure 对象
fig, axs = plt.subplots(1, 2, figsize=(10, 5))

# 在左侧的子图中显示第一幅图像
axs[0].imshow(img_1)
axs[0].set_title('Blur')

# 在右侧的子图中显示第二幅图像
axs[1].imshow(img_2)
axs[1].set_title('Sharp')

#------------------ 默认保存图像--------------------------------------
plt.savefig('coup.png', dpi=300)

# 显示图像
plt.show()

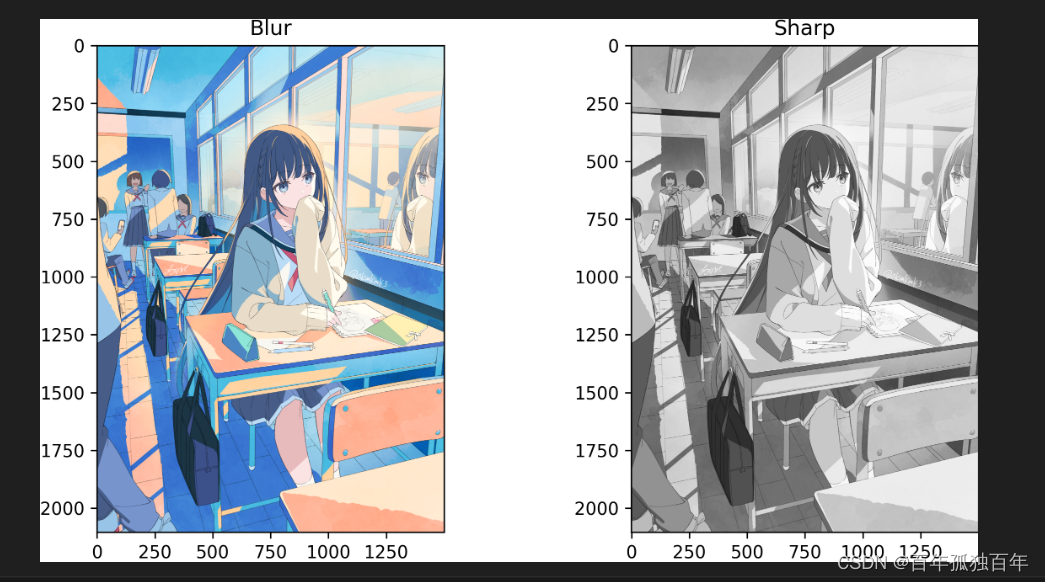

保存的图像如下所示，我这个是截图展示，否则全部是白屏，看不出白边。

去除白边方法一，修改保存图像的代码

取消白边

如果有时候图片小，白边占比非常多，我们应该怎么去除呢，实际上很简单，修改默认保存的图像代码就可以了，改为如下所示。

plt.savefig('coup1.png', bbox_inches='tight', pad_inches=0.0, dpi=300)

此代码参数说明：

• “plt”：表示 matplotlib.pyplot 模块的别名，它包含了许多绘制图形、设置图形属性和保存图形的函数。
• “savefig”：表示保存图形函数，用于将当前绘制的图形保存为文件。
• “coup1.png”：表示要保存的文件名，可以是任何有效的文件名，包括路径和扩展名。
• “bbox_inches=‘tight’”：表示要保存的图像边界框，这里设置为 “tight”，意味着要紧密地裁剪图像周围的空白边距。
• “pad_inches=0.0”：表示图像周围的空白边距大小，这里设置为 0.0，表示不添加额外的空白边距。
• “dpi=300”：表示图像的分辨率，这里设置为 300 DPI，即每英寸包含 300 个像素。

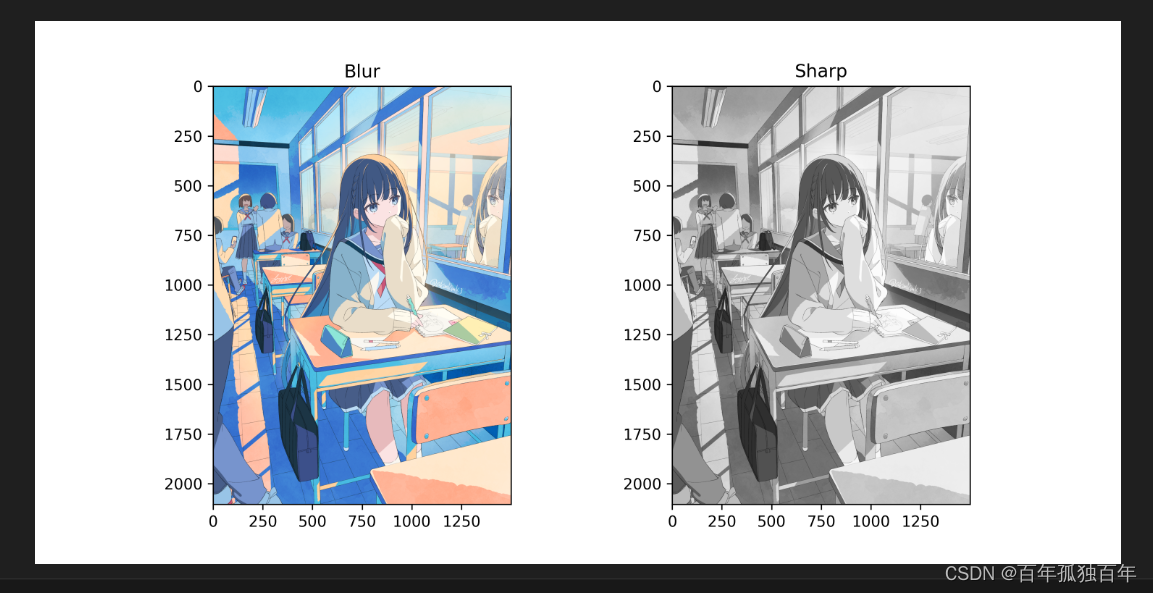

此时重新运行代码，即可看到保存的图像如下，白边几乎全部消失，边框紧挨着图像。

略微增加白边

如果感觉边框又太挤了，可以修改pad_inches参数，可以修改为0.2试一下，修改之后如下所示。可以根据自己的喜好，调整白边的大小以符合自己的要求

去除白边方法二，修改显示图像的代码

把代码改为如下所示，这个tight_layout会自动调整图像的白边布局，自己试一下把。

import cv2
import matplotlib.pyplot as plt

# 读取图像并将其转换为 RGB 颜色空间
img_1 = cv2.imread('img.png')
img_1 = cv2.cvtColor(img_1, cv2.COLOR_BGR2RGB)

img_2 = cv2.imread('soft.png')
img_2 = cv2.cvtColor(img_2, cv2.COLOR_BGR2RGB)

# 创建一个包含两个子图的 Figure 对象
fig, axs = plt.subplots(1, 2, figsize=(10, 5))

# 在左侧的子图中显示第一幅图像
axs[0].imshow(img_1)
axs[0].set_title('Blur')

# 在右侧的子图中显示第二幅图像
axs[1].imshow(img_2)
axs[1].set_title('Sharp')

#-------------------------下面这一行是新增的--------------------------#
plt.tight_layout()

#------------------ 默认保存图像-------------------------------------#
plt.savefig('coup.png', dpi=300)

# 显示图像
plt.show()

也可以修改tight_layout的参数。

Matplotlib 的 “tight_layout” 方法有一些可选的参数，可以用来调整图像边框的大小和间距。下面是 “tight_layout” 方法的参数列表：

• pad: 控制子图之间的距离，默认为 1.08。
• h_pad: 控制水平方向上的子图之间的距离，默认为 0.0。
• w_pad: 控制垂直方向上的子图之间的距离，默认为 0.0。
• rect: 可选的参数，用于指定图像的区域，格式为左、下、右、上的四元组，取值范围为 0 到 1。

您可以根据需要制定不同的参数值，以获得适合您的图像的边框大小和间距。以下是一个示例代码：

import cv2
import matplotlib.pyplot as plt

# 读取图像并将其转换为 RGB 颜色空间
blur = cv2.imread('blur_image.jpg')
blur = cv2.cvtColor(blur, cv2.COLOR_BGR2RGB)

sharp = cv2.imread('sharp_image.jpg')
sharp = cv2.cvtColor(sharp, cv2.COLOR_BGR2RGB)

# 在两个子图中显示图像
plt.subplot(121), plt.imshow(blur)
plt.subplot(122), plt.imshow(sharp)

# 调整图像边框的大小和间距
plt.tight_layout(pad=0.4, h_pad=1.0, w_pad=1.0, rect=[0, 0, 0.9, 1])

# 显示图像
plt.show()

在这个代码中，我们使用 “tight_layout” 方法的 “pad” 参数将子图之间的距离设置为 0.4；使用 “h_pad” 和 “w_pad” 参数将水平和垂直方向上的子图间距都设置为 1.0；使用 “rect” 参数将图像区域设置为左边 90% 的位置。您可以根据需要调整这些参数的值，以适应您的图像和显示需求。

请注意，如果您同时使用了 “tight_layout” 和 “subplots_adjust” 方法来调整图像边框大小和间距，可能会导致这些方法的效果相互冲突，因此您需要根据具体情况进行选择和调整。

请注意，调用 “tight_layout” 方法只会调整图像边框的大小，而不会改变图像本身的大小或比例。如果您需要调整图像的比例或大小，可以使用其他的方法或工具实现。
