RKMEDIA--VENC/VDEC使用

前面两篇已经介绍了VI和VO的使用，本章节来介绍rkmedia且也是瑞芯微平台重点部分：编解码。

目录

一、简介

二、编解码能力

三、编码

编码初始化：

在初始化VENC时需要注意几点：

venc编码帧率控制：

 编码添加osd位图：

四、解码

解码初始化：

五、编解码常见问题及调试

1、调试命令

2、编码常见问题

3、解码常见问题

---

一、简介

rkmedia编解码部分是对mpp接口进行封装提供给用户使用。

mpp是瑞芯微提供的媒体处理软件平台（Media Process Platform， 简称 MPP）是适用于瑞芯微芯片系列的通用媒体处理软件平台。只要是rk平台的的编解码都是用的mpp，区别在于编解码能力不同以及不同芯片支持的格式等不同。编解码都是硬件编解码，编解码资源是分开的。

MPP 提供的功能包括：
视频解码：
        H.265 / H.264 / H.263 / VP9 / VP8 / MPEG-4 / MPEG-2 / MPEG-1 / VC1 / MJPEG
视频编码：
        H.264 / VP8 / MJPEG

二、编解码能力

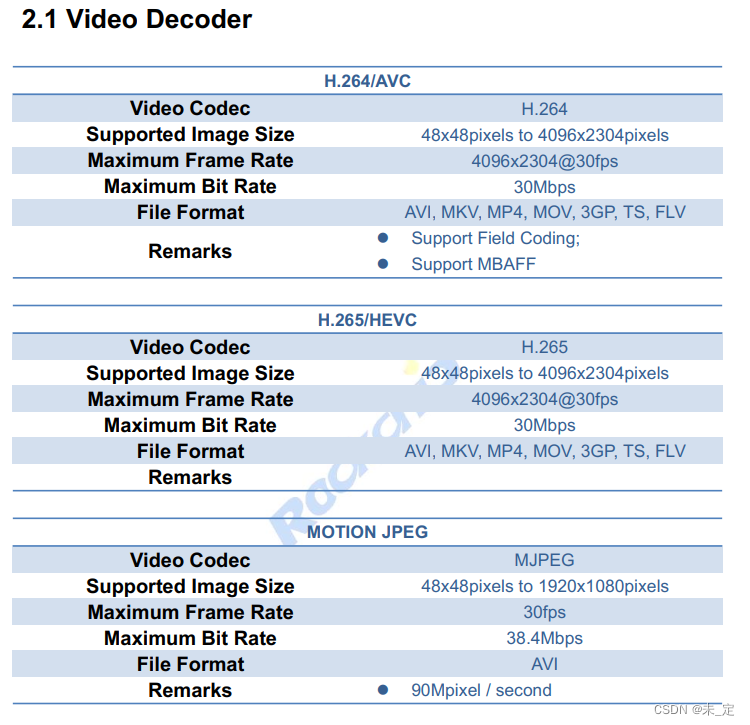

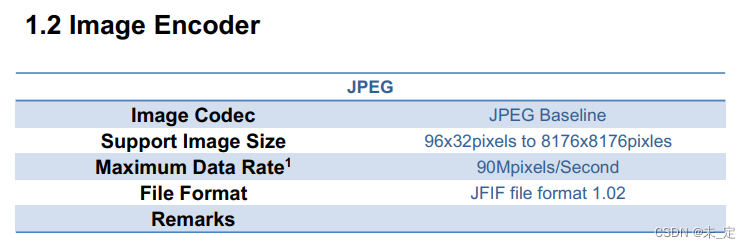

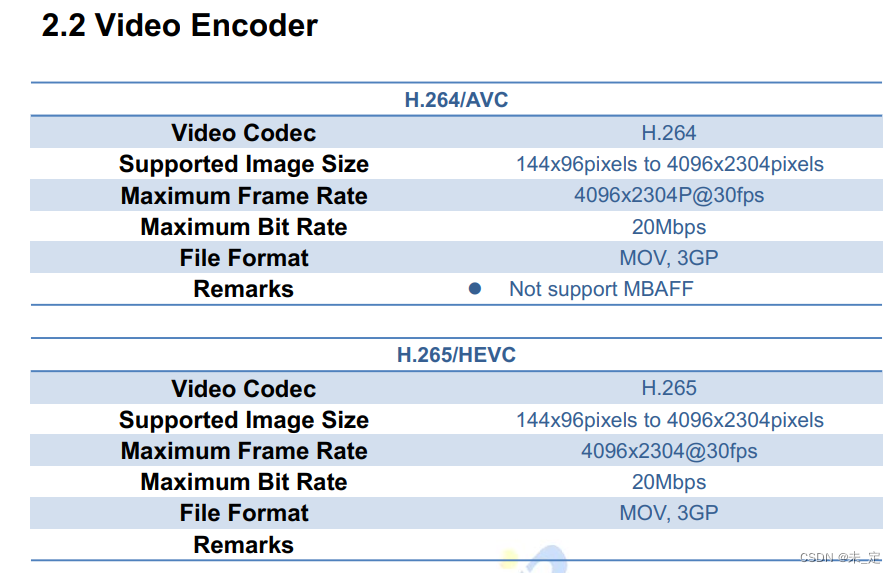

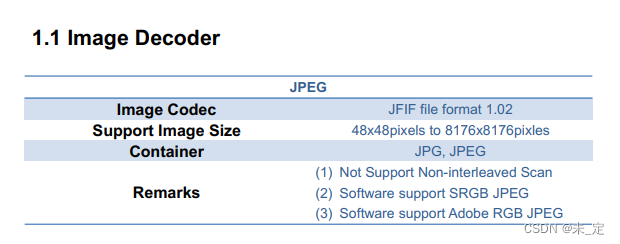

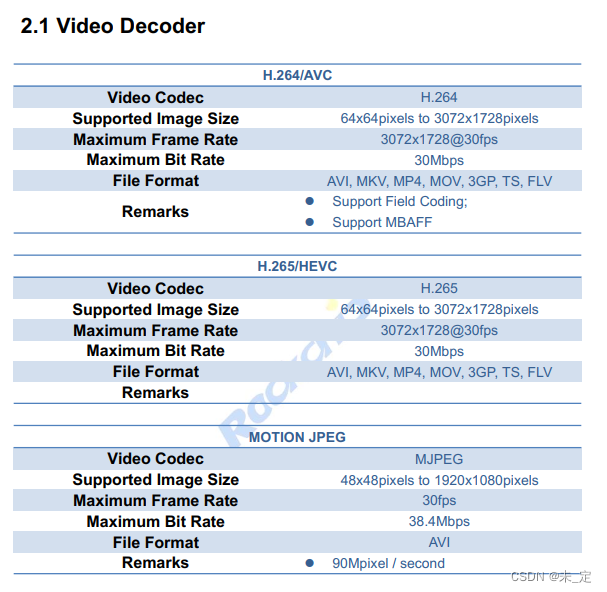

rv1126编解码能力如下：

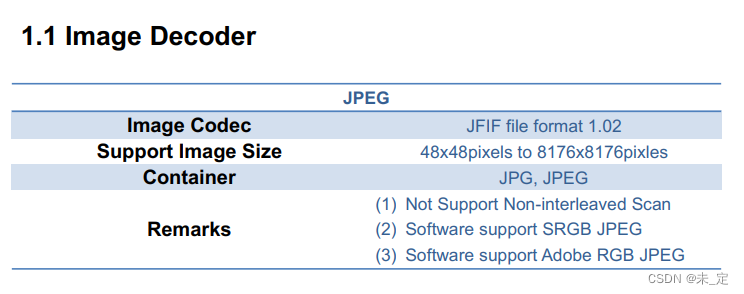

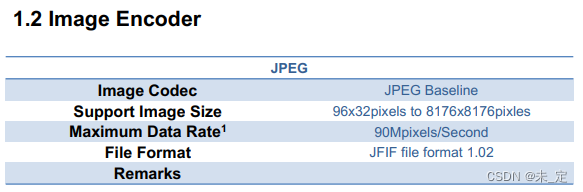

rv1109编解码能力如下：

 以上编解码能力是总的编解码能力，如需多路编解码，可以自行换算。

三、编码

VENC 模块，即视频编码模块。此模块支持多路实时编码，且每路编码独立，编码协议和编码 profile 可以不同。支持视频编码同时，调度 Region 模块对编码图像内容进行叠加和遮挡。支持
H264/H265/MJPEG/JPEG编码，支持的码控类型为CBR和VBR。

编码初始化：

        以H264 CBR为例：

venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;
venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 30;
venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = u32Width * u32Height;
// frame rate: in 30/1, out 30/1.
venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 30;
venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;
venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 30;

venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;
venc_chn_attr.stVencAttr.u32PicWidth = u32Width;
venc_chn_attr.stVencAttr.u32PicHeight = u32Height;
venc_chn_attr.stVencAttr.u32VirWidth = u32Width;
venc_chn_attr.stVencAttr.u32VirHeight = u32Height;
venc_chn_attr.stVencAttr.u32Profile = 77;
ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);
if (ret) {
    printf("ERROR: create VENC[0] error! ret=%d\n", ret);
    return 0;
}

        设置jpeg/mjpeg编码时，可以设置zoom宽高，实际上是经过rga进行缩放后再送去编码：

  VENC_CHN_ATTR_S venc_chn_attr;
  memset(&venc_chn_attr, 0, sizeof(venc_chn_attr));
  venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_JPEG;
  venc_chn_attr.stVencAttr.imageType = enPixFmt;
  venc_chn_attr.stVencAttr.u32PicWidth = u32SrcWidth;
  venc_chn_attr.stVencAttr.u32PicHeight = u32SrcHeight;
  venc_chn_attr.stVencAttr.u32VirWidth = u32SrcWidth;
  venc_chn_attr.stVencAttr.u32VirHeight = u32SrcHeight;

  /*********************************************************************/
  venc_chn_attr.stVencAttr.stAttrJpege.u32ZoomWidth = u32DstWidth;
  venc_chn_attr.stVencAttr.stAttrJpege.u32ZoomHeight = u32DstHeight;
  venc_chn_attr.stVencAttr.stAttrJpege.u32ZoomVirWidth = u32DstWidth;
  venc_chn_attr.stVencAttr.stAttrJpege.u32ZoomVirHeight = u32DstHeight;
  /*********************************************************************/

  venc_chn_attr.stVencAttr.enRotation = enRotation;
  venc_chn_attr.stVencAttr.stAttrJpege.bSupportDCF = RK_TRUE;
  venc_chn_attr.stVencAttr.stAttrJpege.stMPFCfg.u8LargeThumbNailNum = 2;
  venc_chn_attr.stVencAttr.stAttrJpege.stMPFCfg.astLargeThumbNailSize[0]
      .u32Width = 164;
  venc_chn_attr.stVencAttr.stAttrJpege.stMPFCfg.astLargeThumbNailSize[0]
      .u32Height = 128;
  venc_chn_attr.stVencAttr.stAttrJpege.stMPFCfg.astLargeThumbNailSize[1]
      .u32Width = 128;
  venc_chn_attr.stVencAttr.stAttrJpege.stMPFCfg.astLargeThumbNailSize[1]
      .u32Height = 164;
  ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);
  if (ret) {
    printf("Create Venc failed! ret=%d\n", ret);
    return -1;
  }

在初始化VENC时需要注意几点：

        1、编码是没有缩放功能的，输入的分辨率要和配置的分辨率一样，否则执行过程会报错。如需要动态切换分分辨率，需要disable venc、解绑、重新配置vi分辨率、重新配置venc分辨率、绑定。

        2、帧率控制参数是比例关系。比如默认配置的是1 30 1 30，实际比例是1:1。所以代表输入多少帧率就编码多少帧率。很多人会错误的认为是实际帧率的关系，觉得帧率控制有问题。

        3、编码h26x视频编码协议都是基于YUV420的，所以如果是yuv422输入编码出来的数据会有色彩偏差，这一点一般用hdmi作为输入的时候容易遇到。因为mpp内部会把输入的非yuv420格式（yuv422、argb8888）转换成yuv420，造成色彩丢失。

        4、编码jpeg时会多样一些，因为是图像。图像和视频还是有区别的。

venc编码帧率控制：

默认情况下编码的qp值已经设置成

qpMin:8, qpMax:48, qpMinI:8, qpMaxI:48

如果对码率控制的比较严格的情况下需要自行修改qp值，至于qp值具体配置成什么，那要根据自己的实际情况自己慢慢去调整。

RK_MPI_VENC_GetRcParam(0,&stRcParam);
printf("pstRcParam->s32FirstFrameStartQp=%d\n",stRcParam.s32FirstFrameStartQp);
stRcParam.stParamH264.u32StepQp = 4;
stRcParam.stParamH264.u32MaxQp = 50;
stRcParam.stParamH264.u32MinQp = 23;
stRcParam.stParamH264.u32MaxIQp = 48;
stRcParam.stParamH264.u32MinIQp = 18;
RK_MPI_VENC_SetRcParam(0, &stRcParam);

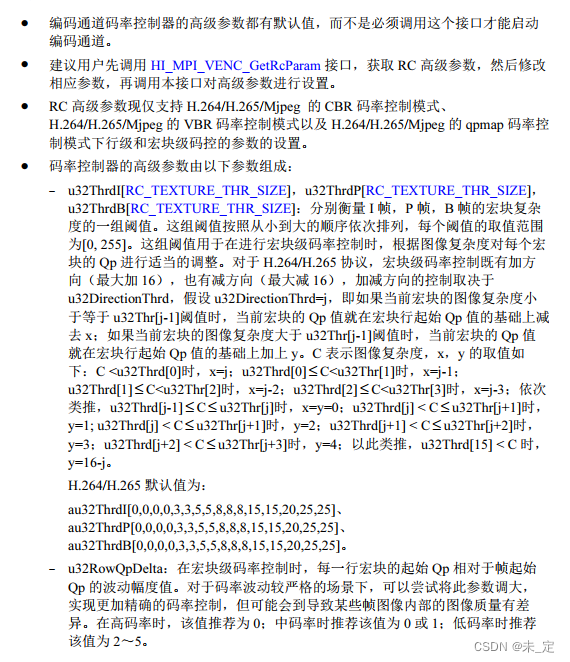

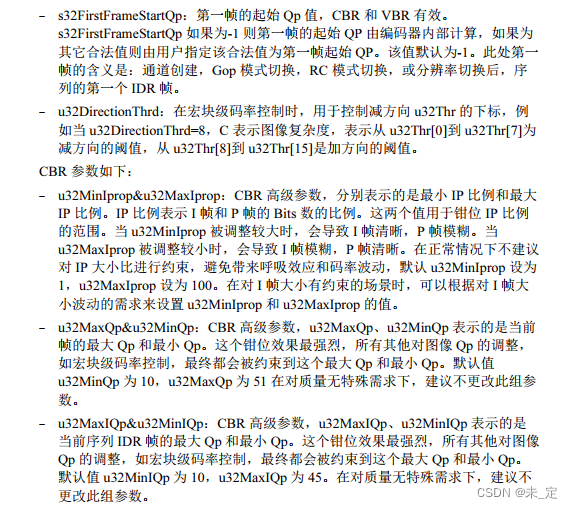

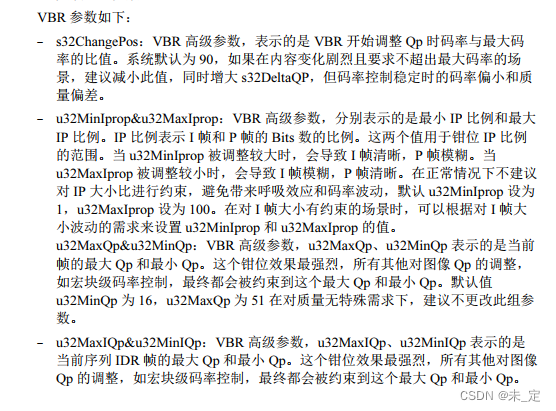

 对于编码高级参数在rkmedia的手册中描述的不多，这边截取海思手册中的描述，总体使用都差不多。

在学习/使用编码高级参数还是需要多多去动手，多修改对应参数将保存的编码数据对比，这样才可以深入了解各个参数设置的意思。

 编码添加osd位图：

rkmedia的venc中添加位图，使用的是RK_MPI_VENC_RGN_SetBitMap 接口去实现。位图只支持ARGB8888的格式，且最多支持8个区域优先级从REGION_ID_0~REGION_ID_7递增。

#define TEST_ARGB32_YELLOW 	0xFFFFFF00
#define TEST_ARGB32_RED 	0xFFFF0000
#define TEST_ARGB32_GREEN 	0xFF00FF00
#define TEST_ARGB32_BLUE 	0xFF0000FF
#define TEST_ARGB32_TRANS 	0x00000000
#define TEST_ARGB32_WHITE 	0xF0FFFFFF

static void set_argb8888_buffer(RK_U32 *buf, RK_U32 size, RK_U32 color) {
  for (RK_U32 i = 0; buf && (i < size); i++)
    *(buf + i) = color;
}


RK_MPI_VENC_RGN_Init(0, NULL);

BITMAP_S BitMap;
BitMap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;
BitMap.u32Width = 160;
BitMap.u32Height = 160;
BitMap.pData = malloc(BitMap.u32Width * 4 * BitMap.u32Height);
RK_U8 *ColorData = (RK_U8 *)BitMap.pData;
RK_U16 ColorBlockSize = BitMap.u32Height * BitMap.u32Width;
set_argb8888_buffer((RK_U32 *)ColorData, ColorBlockSize / 4,
                      TEST_ARGB32_WHITE);
set_argb8888_buffer((RK_U32 *)(ColorData + ColorBlockSize),
                      ColorBlockSize / 4, TEST_ARGB32_TRANS);
set_argb8888_buffer((RK_U32 *)(ColorData + 2 * ColorBlockSize),
                      ColorBlockSize / 4, TEST_ARGB32_RED);
set_argb8888_buffer((RK_U32 *)(ColorData + 3 * ColorBlockSize),
                      ColorBlockSize / 4, TEST_ARGB32_BLUE);

// Case 1: Canvas and bitmap are equal in size
OSD_REGION_INFO_S RngInfo;
RngInfo.enRegionId = REGION_ID_0;
RngInfo.u32PosX = 160;
RngInfo.u32PosY = 160;
RngInfo.u32Width = 160;
RngInfo.u32Height = 160;
RngInfo.u8Enable = 1;
RngInfo.u8Inverse = 0;
RK_MPI_VENC_RGN_SetBitMap(0, &RngInfo, &BitMap);

 注意点：

        1、编码的位图只支持256色，所以如果是叠加彩色图片会出现色彩有偏差的问题，可以换成RGA的位图叠加函数去实现。

        2、每次更新数据的时候，需要重新调用RK_MPI_VENC_RGN_SetBitMap接口去刷一遍数据

        3、想要显示文字osd，还是需要把文字的类型转成argb的数据，送进去显示。给个链接可以参考：海思3516a实现OSD叠加水印_烫手的热山药的博客-CSDN博客

四、解码

VDEC 模块，即视频解码模块。此模块支持多路实时解码，且每路解码独立，支持
H264/H265/MJPEG/JPEG解码。

解码初始化：

VDEC_CHN_ATTR_S stVdecAttr;
memset(&stVdecAttr, 0, sizeof(stVdecAttr));
stVdecAttr.enCodecType = enCodecType;
stVdecAttr.enMode = VIDEO_MODE_FRAME;

if (stVdecAttr.enCodecType == RK_CODEC_TYPE_MJPEG)
  stVdecAttr.enMode = VIDEO_MODE_FRAME;
else
  stVdecAttr.enMode = VIDEO_MODE_STREAM;
stVdecAttr.enDecodecMode = VIDEO_DECODEC_HADRWARE;

ret = RK_MPI_VDEC_CreateChn(0, &stVdecAttr);
if (ret)
{
  printf("Create Vdec[0] failed! ret=%d\n", ret);
  return -1;
}

解码的初始化比较简单。解码的方式分为两种：帧模式和流模式。

帧模式需要在送数据前已经分好帧，流模式则是在内部分帧

注意：

        1、jpeg和mjpeg解码只支持帧模式，没有流模式。

        2、在解码中送数据的时间延时要自己控制，送的太快或者太慢都会导致解码器报错。

        3、解码时需要收到第一个I帧才会解码

五、编解码常见问题及调试

1、调试命令

编码：

查看编码信息	cat /proc/mpp_service/session_summary
查看硬件编解码时间	echo 0x100 > /sys/module/rk_vcodec/parameters/mpp_dev_debug
查看h26x编码频率	cat /sys/kernel/debug/clk/clk_summary | grep enc
查看mjpeg编码频率	cat /sys/kernel/debug/clk/clk_summary | grep vepu
设置26x编码频率	echo 600000000 > /proc/mpp_service/rkvenc/clk_core（594000000是最高频率）

解码：

查看jpeg解码频率

cat /sys/kernel/debug/clk/clk_summary | grep jpeg

2、编码常见问题

1、jpeg的旋转不支持缩放旋转，只能单独旋转

2、jpeg编码不支持rgb格式，支持argb格式

3、不管是输入格式是i还是p  编码出来的都是p（P代表逐行扫描，i代表隔行扫描）

4、编码帧率达不到预期

原因：可能达到编码能力的瓶颈。

解决：以下步骤挨个测试

（1）抬高编码频率

（2）DDR定频 修改 rkbin/RKBOOT/RV1126MINIALL.ini 所有924改成1056

（3）cpu定频

        echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
        echo 1512000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

（4）提高cpu优先级

        io -4 0xfe830008 0x202

 （5）关闭温控

        echo user_space > /sys/class/thermal/thermal_zone0/policy
        echo 0 > /sys/class/thermal/thermal_zone0/cdev0/cur_state

        echo 0 > /sys/class/thermal/thermal_zone0/cdev0/cur_state

3、解码常见问题

1、在获取vdec的yuv数据时，将获取的数据直接写入到文件中，打开后会出现一部分绿色的情况

   解决：主要是写文件的方式有问题

int width,height,h_stride,v_stride;
RK_U8 *base_y;
RK_U8 *base_c;
while (!quit) {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VDEC, 0, 500);
    if (!mb) {
      printf("RK_MPI_SYS_GetMediaBuffer get null buffer in 500ms...\n");
      return NULL;
    }

    sprintf(picname, "/userdata/rv1126_dec_%d", ccount++);
    vdec_file_save = fopen(picname, "w");

    base_y = RK_MPI_MB_GetPtr(mb);
    base_c = RK_MPI_MB_GetPtr(mb) + h_stride * v_stride;
    for (i = 0; i < height; i++, base_y += h_stride)
    {
        fwrite(base_y, 1, width, vdec_file_save);
    }
    for (i = 0; i < height / 2; i++, base_c += h_stride)
    {
        fwrite(base_c, 1, width, vdec_file_save);
    }

    fclose(vdec_file_save);
    memset(picname, 0 ,64);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

2、在使用vdec解码jpeg时，会导致缓存逐渐增大。

解决：需要配置 /proc/mpp_service/vdpu/session_buffers 这个值，默认是40，可以将其改小

3、解码时出现

[ 669.352997] mpp_rkvdec2 fdf80200.rkvdec: resetting...

[ 669.353460] mpp_rkvdec2 fdf80200.rkvdec: reset done 打印

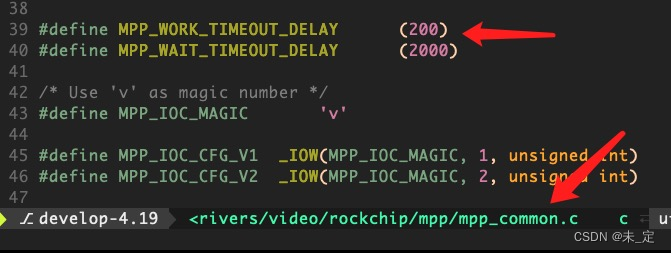

原因：mpp吧数据丢给硬件解码后设定了一个200ms的等待时间，如果超时硬件认为有异常，所以复位了。

解决：增加延时时间（ kernel/drivers/video/rockchip/mpp）

暂时关于VENC/VENC部分写这么多，有新的建议后续加上来

 文章汇总：RKMEDIA使用简介_未_定的博客-CSDN博客
