四、张量表示

张量表示

1. 张量的另一种表示方法

---

      前面我们学习了张量的基本概念，我们知道，一个标量我们定义为零阶张量，一个矢量我们称为一阶张量，矩阵称为二阶张量。。。

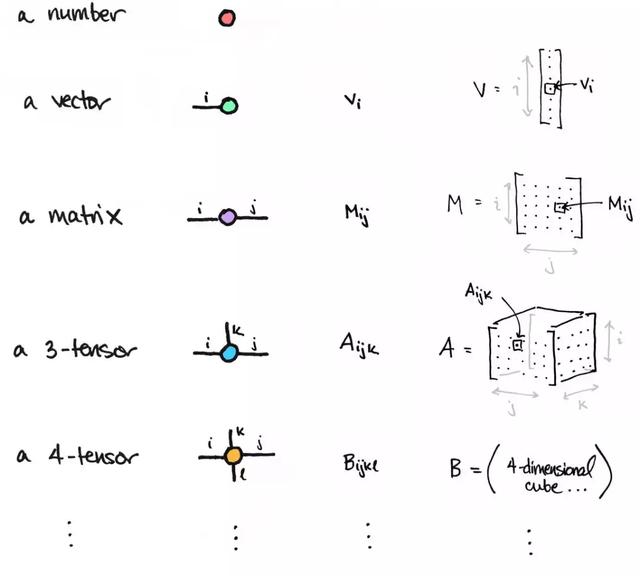

      为了更加便捷的表示张量，我们用一个新的方式表示张量：用一个有 $N$ 个腿的圆形形表示 $N$ 阶张量，如下所示：

      上图的第一行我们用一个圆形直接表示一个标量，因为标量是零阶张量，所以我们不在旁边加边。上图的第二行我们为圆形加了一个边，我们称为一阶张量，同时我们可以在边上写一个数表示该维度的大小，因此第二行表示一个 $i$ 维的一阶张量（向量）。同理我们通过在这个圆上不断的增加边的个数来表示更高阶的张量，边上的数字可以用来表示每个维度有多少元素。

      每个张量结点我们可以用不同的图形来表示，上面我们都是用圆形表示的结点，同样我们也可以用方形，三角形等来表示一个结点，我们可以自己选择。

2. 张量的缩并

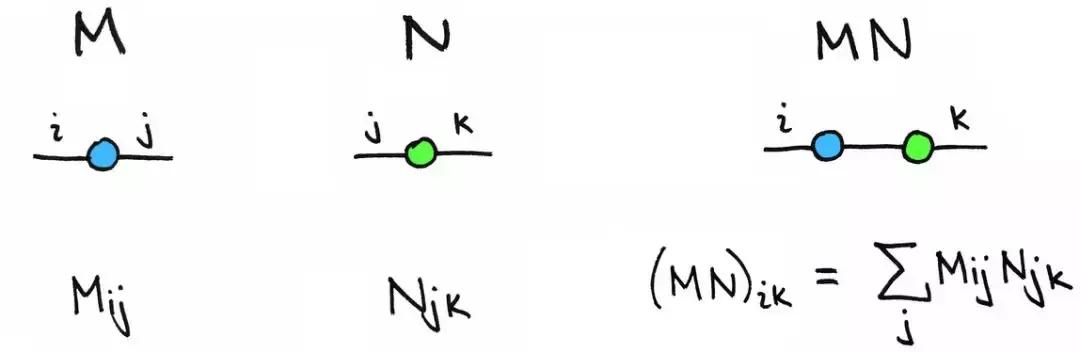

      下图我们用蓝色的图形表示一个二阶张量 $M_{ij}$ ，用绿色图形表示一个二阶张量 $N_{jk}$ ，二阶张量是一个矩阵，因此我们可以表示一个矩阵的乘积如下所示，上面两个矩阵的乘积得到的结果是一个 $i\times k$ 的矩阵，我们将值相同的两个边合并，将合并后的整体视为一个张量，它表示一个 $i\times k$ 的张量，我们将相乘的过程用求和公式表示为 $(MN{)}_{ik}={\sum }_j{M}_{ij}{N}_{jk}$。

      为了更加简洁的表示张量相乘，我们将两个相乘的结点合并，将他们看成一个结点，忽略他们之间相乘的细节，如下图所示，直接一个结点表示相乘的结果。将具有相同大小边的张量合并为一个的过程称为张量的缩并。

      下面我们用几个例子来更加深入的了解一下张量的缩并。

      一个矩阵和向量的乘积为一个向量。矩阵和向量我们可以表示为二阶张量和一阶张量，我们可以用图表示他们的乘积如下，讲得到的结果视为一个整体，表示一个一阶张量，下面的结果我们可以记为 ${c\text{c}c}_i=A_{ji}{b\text{b}b}_j$ 。从表达式我们可以看出，张量的缩并可以表示为相同角标的合并，因为两个张量都包含角标 $j$ 我们可以通过缩并消去 $j$ 得到一个新的张量。

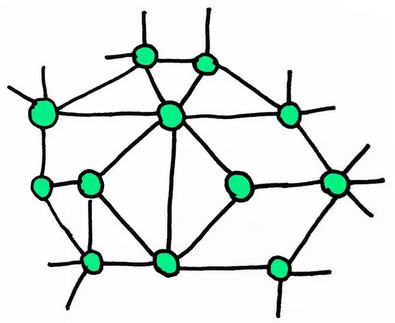

      两个或更多的张量通过缩并组合在一起就形成了张量网络，如下

      上面我们说了，节点的形状并不是只能是圆形，我们可以选择任意的形状，如下所示，我们可以选择方形或半圆形。

      当我们选择半圆形做为节点时，我们可以通过他的对称图形来表示这个矩阵的转置，如下所示。

      矩阵的迹我们可以表示为只有一条指向自己的边的结点，如下所示，因为他没有自由边，所以他表示一个数，这和矩阵的迹是吻合的。

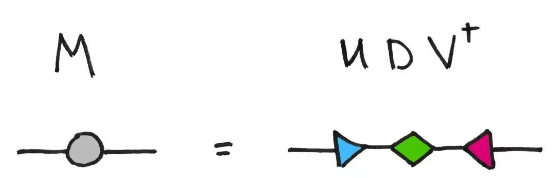

      前面我们说过，对于任意的矩阵，我们都可以通过奇异值分解，变为三个矩阵相乘，我们也可以用这种图示的方法表示如下。

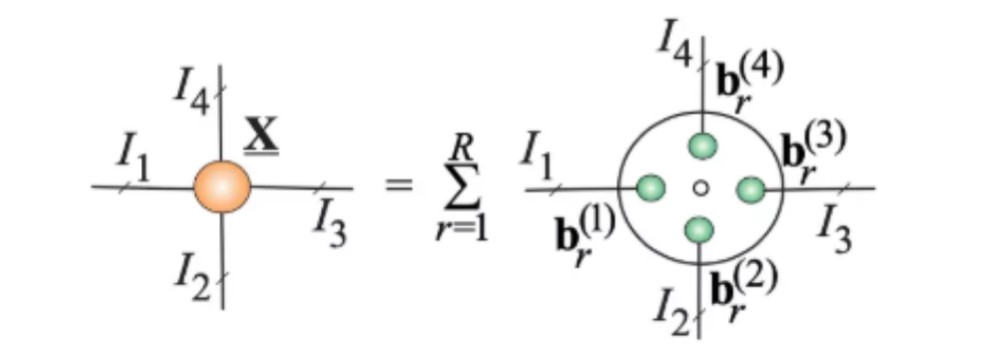

      我们同样可以用张量网络来表示 CP 分解，如下所示， CP 分解是将张量分解为几个秩一张量的和，每个秩一张量可以表示为几个向量的外积，我们用一个圆圈圈住表示里面若干个向量的外积，所以 CP 分解就可以表示如下

3. 张量缩并的 python 实现

---

张量的缩并有两种实现方式，分别是通过 numpy 的 tensordot 函数和 einsum 函数，下面是两种方法的具体代码：

import numpy as np

A = np.random.randn(5, 3, 2)   #随机生成 5×3×2 的张量
B = np.random.randn(3, 6, 4)
C1 = np.tensordot(A, B, [[1], [0]])     #后面两个表示将 a 的第一个指标和 b 的第 0  个指标收缩
print('The shape of C = ')
print(C1.shape)


A = np.random.randn(5, 3, 3)
B = np.random.randn(6, 3, 3)
C = np.random.randn(4, 3, 3)
T = np.einsum('iab,jbc,kca->ijk', A, B, C)   #前面参数 iab 表示 A 每个指标的维数，jbc 表示 B 每个指标的维数，kca 表示 C 每个指标的维数，缩并为 ijk 的张量

print('The shape of the resulting tensor = ')
print(T.shape)

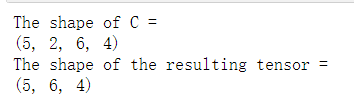

运行结果如下：
