APD应用要点

最近翻到了First Sensor一款APD的数据手册，发现“Application hints”章节写得很好，很简练且都是关键的地方。本文就是根据自己的应用经验、结合查阅的其他资料（主要是滨松APD应用文档，这篇文档更详细），将这部分内容整理一下。因为工程师对于如何应用好APD非常感兴趣。下面我们对图1的应用提示，逐条进行注释。

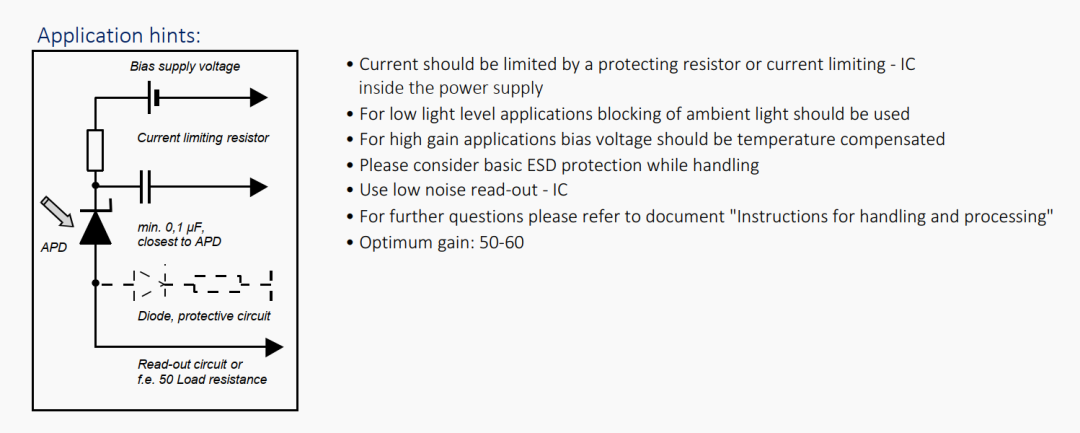

图1 First Sensor某APD手册的应用提示（旁路电容没有额外提，图中提到了要靠近放置以减小寄生电感，对于脉冲测试时电容会提供瞬态电流）

一、限流电阻

图1高压与APD之间串联了一个限流电阻，如它的名字所示，主要作用在于限流。滨松APD应用文档对此做了更多的解释，主要是APD的功耗。我们可以通过一个简单的公式直观的去理解它，即P=UI。APD的功率来自于两端的电压和中间流过的电流，我们常用的APD偏置高压可能在200V左右，如果中间有1mA的电流流过，那么APD的功率就有200mW了。一般数据表没有提供APD的热阻，不太能计算出它的发热。因此，APD的功耗比普通的PD大得多。
