直观理解Pi型滤波器

Pi型滤波器在电路图中很常见，特别是电源电路。我在以前对它一点概念也没有，不明白它为何应用广泛，是否有效果等。即使到今天我对它也没有很好理解，不知道怎么去计算相关参数，不知道器件选型有哪些注意事项。2022年学习了前公司购买的EMC培训资料，滤波章节对此有精辟的讲解，印象深刻。直到上周五翻到了我之前整理的一款ADI电源评估板的测试记录，又看到了pi型滤波器，我想是时候整理一下这部分内容了，加深理解。

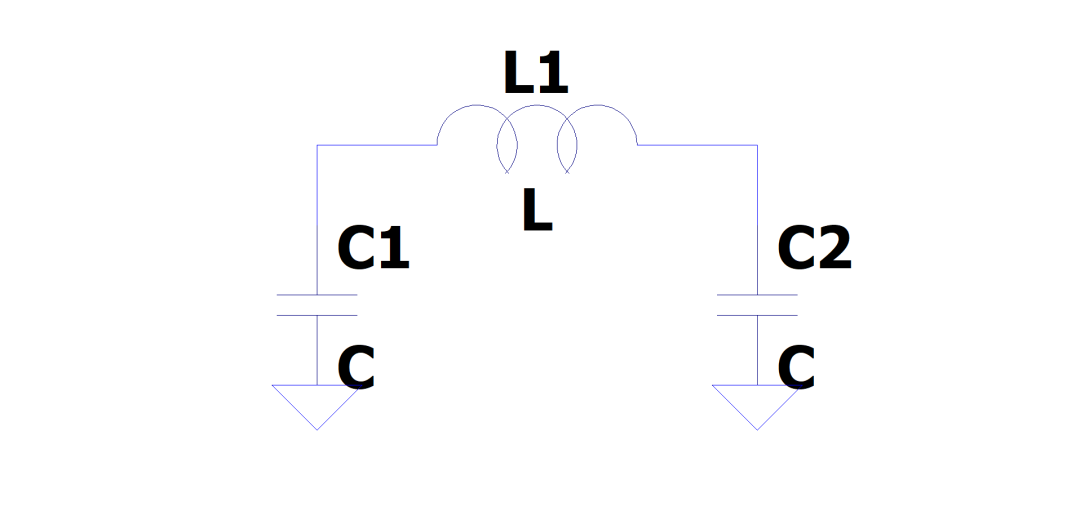

图1 电路图中常见的pi型滤波器（特别是电源部分）

一、Pi型滤波器为什么有效果？

回答Pi滤波器为什么更有效，当然这就需要一个参照物。这里只跟参数相同，但仅少了一个器件的低通滤波器对比。这样更有意义，因为我们要的是性能与成本最好的平衡。

EMC资料中经常提到高阻和低阻，电感是高阻器件，电容是低阻器件，它们的直观模型参见如2。为什么这么说呢？因为一般需要滤除的噪声都是高频分量，高频时电容可视为短路，所以是低阻；电感可视为开路，所以是高阻。注意：EMC中最常见的是低通滤波器，所以Pi滤波器很常见（它是低通滤波器）
