LabView_IMAQ采集相机图像

最新推荐文章于 2024-04-14 14:43:57 发布
最新推荐文章于 2024-04-14 14:43:57 发布
阅读量3.2k 收藏 34
点赞数 8
分类专栏： 工业摄像机 计算机视觉 文章标签： 计算机视觉
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_36917144/article/details/122325833
版权

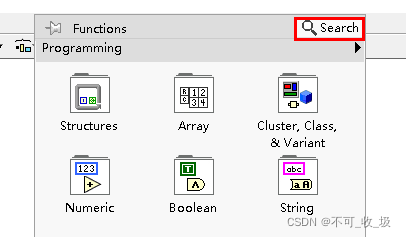

进入程序面板右键，点击搜索

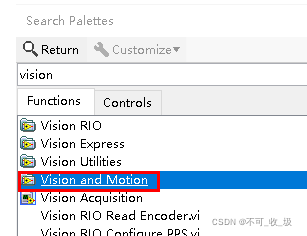

搜索并双击"视觉与运动"

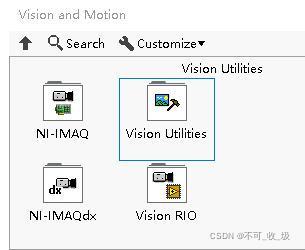

 进入"NI_IMAQdx"

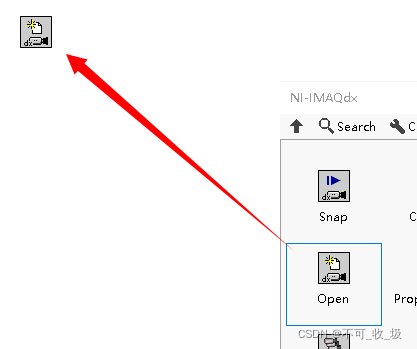

 拖动一个"Open"组件到窗口内

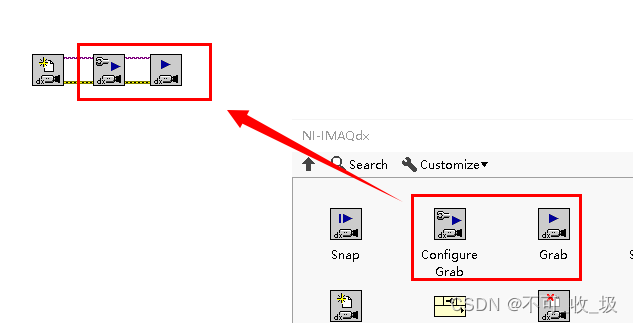

 同上操作

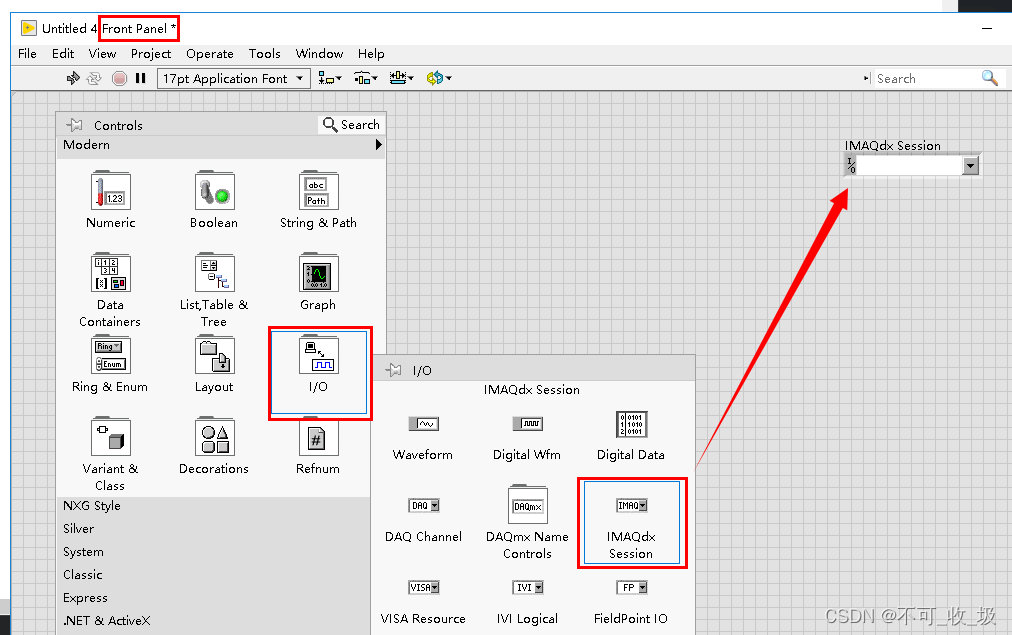

 切换到前面板，把右键-IO-IMAQdx Session拖入窗口

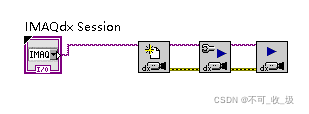

 进入后面板连线

 接着拖入Vision Utilities-Image Management-IMAQ Create





 在控件的左上角的Image Name处右键，选择创建常量

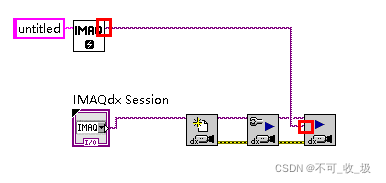

 连线

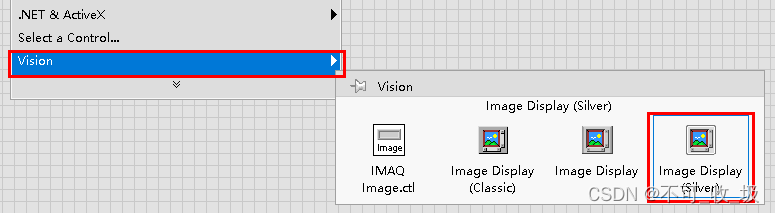

 进入后面板，拖入Vision-Image Display

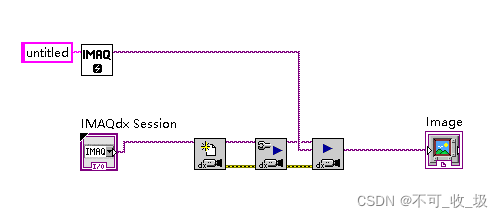

 进入后面板连线

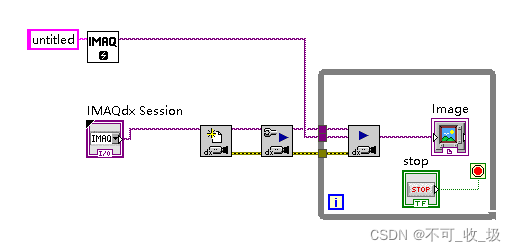

 加一个while循环



 进入前面板选择要打开的相机

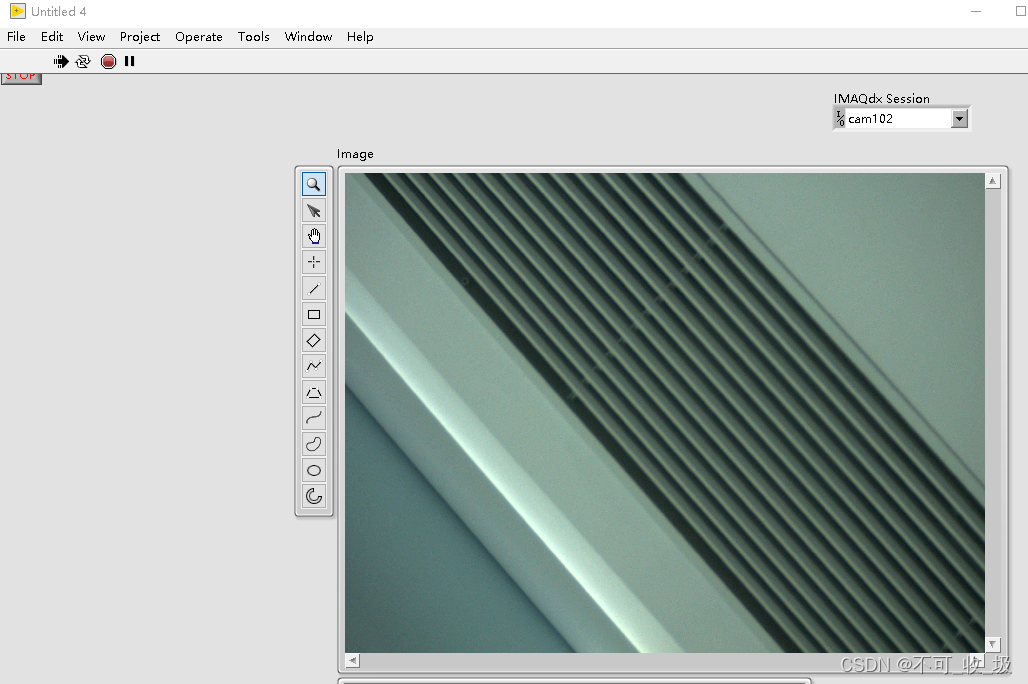

 运行：
