一、环境介绍
Tcode:
bd01 发送物料

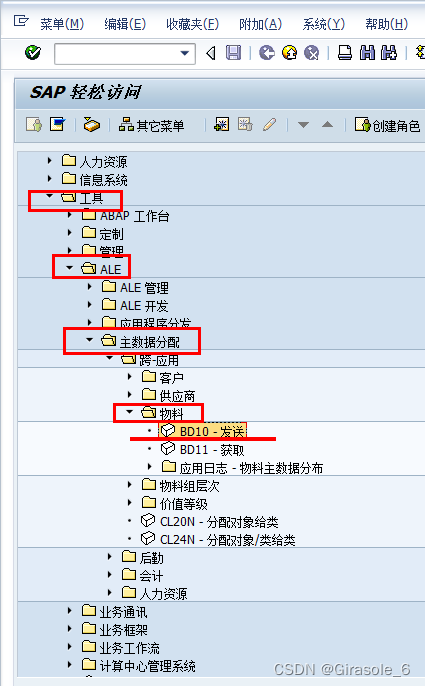

目录位置:
发送方:bp6 -114客户
接受方:bp5-200客户
二、发送方配置
TCODE:

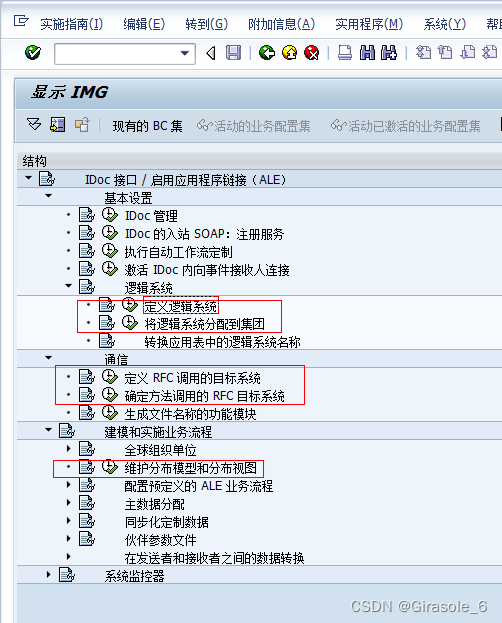

SALE 配置idoc接口
1、 逻辑系统

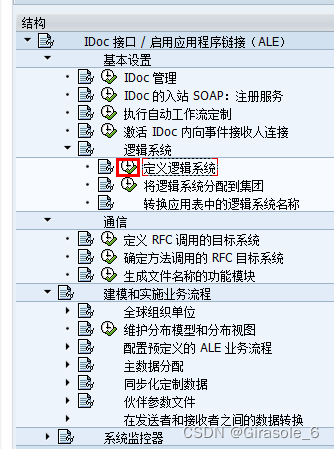

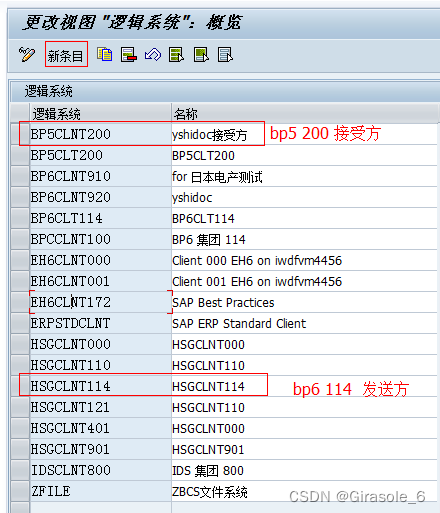

定义逻辑系统:
-
点击执行:
-
注意: 可以采用已经存在的逻辑系统
逻辑系统分配到集团
-

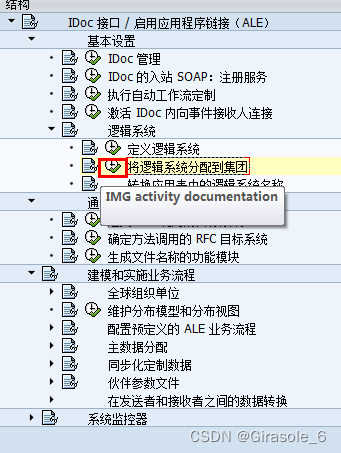

点击执行‘将逻辑系统分配到集团’
-

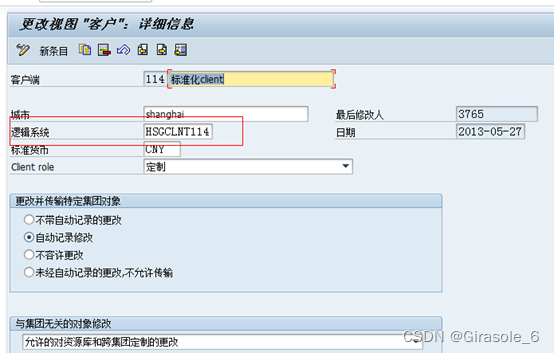

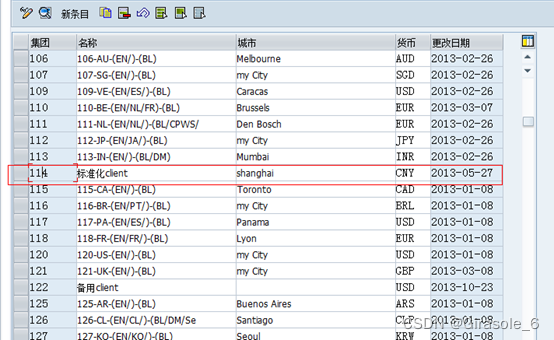

找到114 集团点击这一行,如果不存在则新建
-
逻辑系统改为自己的逻辑系统
-

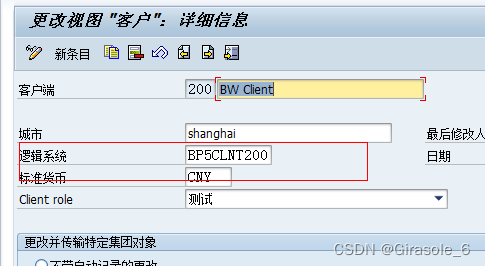

集团200同上
2、通信设置

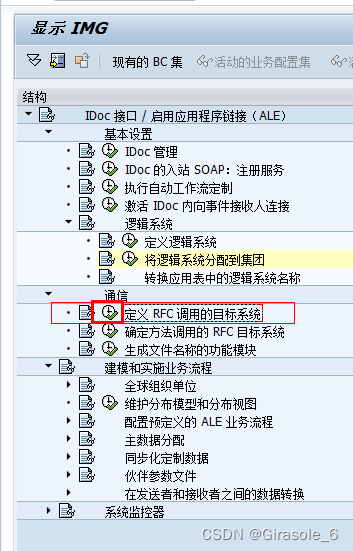

定义RFC调用的目标系统
-
点击执行
-

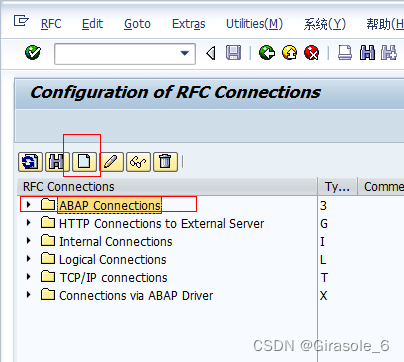

点击新建abap连接
-

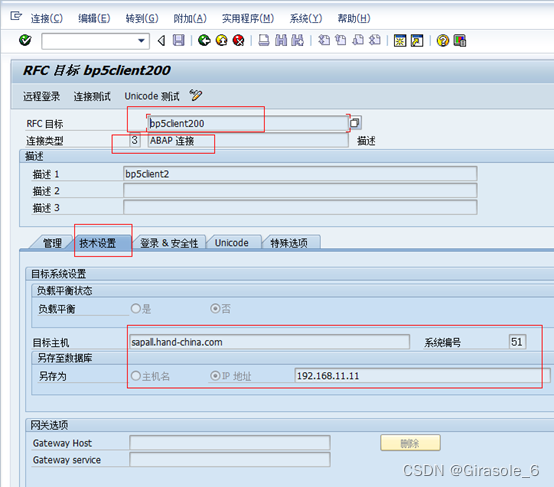

技术设置 注意:如果此处定义的rfc连接名字和接收方的逻辑系统重名则不需要 下面2)和3)的步骤
-

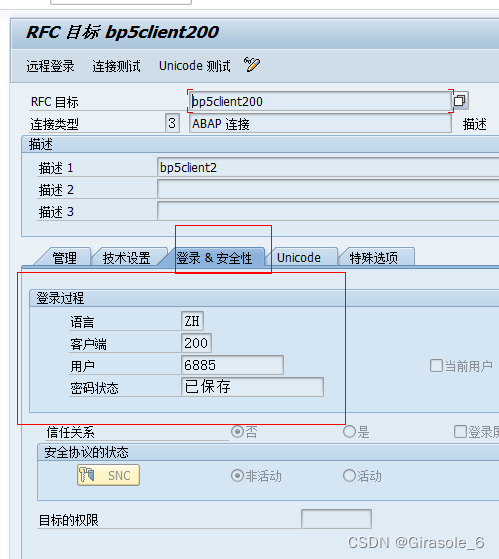

登陆&安全性设置
-

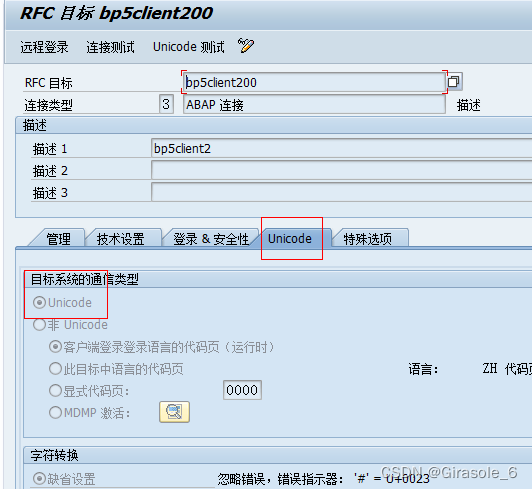

unicode设置
-
实用程序,点击测试,分别进行连接测试和权限测试
3、确定方法调用的rfc目标系统
-
点击执行
-
光标放在接收方逻辑系统上,点击新建标准对话目标
-
添加自己的rfc连接,点击保存,退出
4、添加接口
Tcode:
WE21
-
选中事务性RFC,点击新建
-
名字可自定义,也可自动生成,在这里直接生成端口名称,回车
-
设置描述以及rfc目标,设置完成,保存,退出
5、 建模
-
点击执行维护分配模型和分布视图
-
编辑状态下,创建模型视图
-
输入端文本和技术名称
-
选中模型,点击添加消息类型
-
选择自己创建好的发送方以及接受方,回车,保存
-
生成伙伴参数文件
(由于模型被删 暂不截图)
选中模型,点击环境,生成伙伴系统参数文件
-
分配
然后点击编辑编辑–〉模型观察—〉分配 选择接受方的逻辑系统
发送端完毕
三、接收方配置
逻辑系统完全参照发送方配置
通信设置,参照发送方创建200到114的rfc连接
生成伙伴参数文件,参照二、3的步骤
四、发送物料
Tcode:bd10
填写要发送的物料,以及接受方的逻辑系统
示例:
一、发送方配置
1、
idoc basic type的开发
-
WE31创建段(SEGMENT)
-
WE30创建IDOC基本类型
-
WE81创建IDOC消息类型
-
WE82关联基本类型和消息类型
2、各种关联配置:
-
BD51创建inbound function module
-
WE57创建inbound FM和idoc basic type和message type以及他们的关联
-
WE42创建FM的process logic
保存弹出此页面
-
BD64创建模型视图(模型视图分配后才可向目标端发布,发布后登录目标系统 BD64查看点击 环境—生成合作伙伴参数文件)
-
WE21创建发送那个端端口配置(版本两种第二种自动生成编号,第一种自定义都可以)
-
SM59 创建远程连接
-
BD54创建逻辑系统
-
WE20给对应的idoc partner添加idoc的信息如下(下面要填写的信息都是上面已经配好的)
双击消息类型可进去修改
发送端程序示例:
二、在接收方系统配置接收方 (步骤同上)
第一步WE31创建段(SEGMENT):
字段跟发送端一致
第二步WE30创建IDOC基本类型
第三步WE81创建IDOC消息类型
第四步WE82关联基本类型和消息类型
输入输出参数是固定的,从任意一个接收函数copy下就行
第六步BD51注册函数
第七步WE57关联函数和基本类型消息类型
第八步WE42创建inbound press code
第九步BD54创建逻辑系统
WE21—WE20配置接收方信息
三、监控传输接收情况
BD87
查看发送状态:
WE05
接收方:
发送方:
