基于STM32和LORA组网的养老院智能控制系统设计（第十八届研电赛）

本文链接：https://blog.csdn.net/qq_37281984/article/details/133253992

一、整体功能

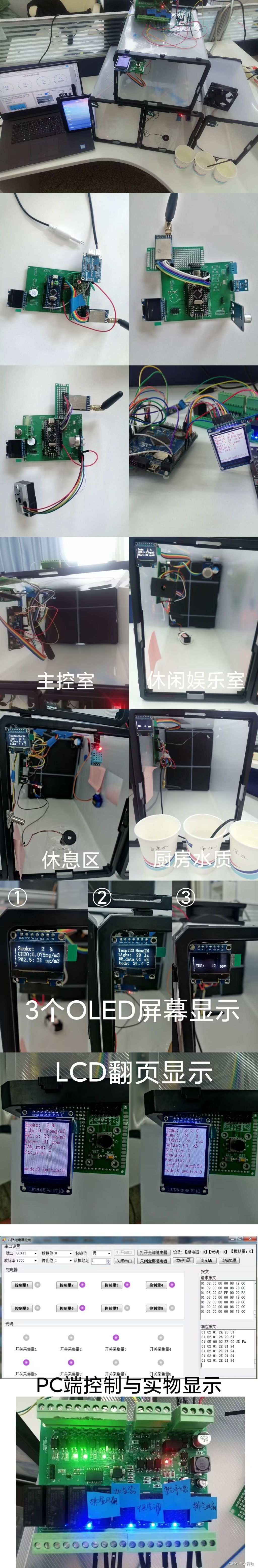

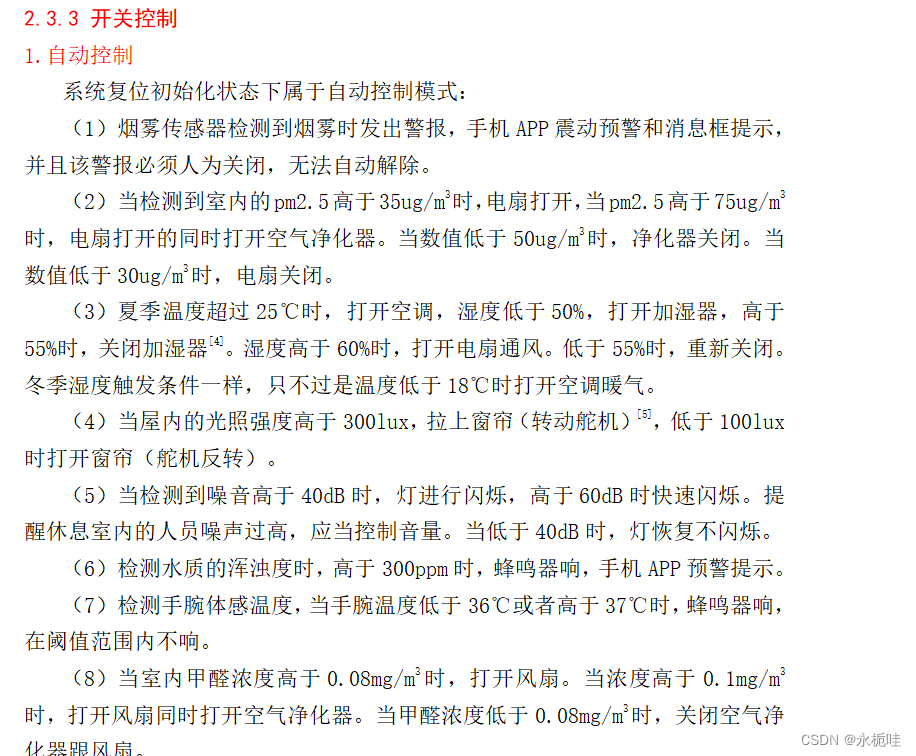

数据采集从机1采集烟雾浓度，PM2.5浓度，甲醛浓度；从机2采集温湿度，光照强度，噪声强度，老人体感温度；从机3收集厨房饮用水的TDS值。3个数据采集从机将采集到的数据显示在本地OLED屏上并且利用LORA发送给主机，主机对采集到的的数据进行处理分析，同时将这些数据上传至阿里云端，可以在Web端与APP端显示，同时Web端也可以对采集的数据进行历史查看。对于超出设定阈值的数据，主机与从机上的蜂鸣器，LED，舵机等元器件按照设定的情况工作，主机向Modbus开关量发送指令对设备进行开关。同时Web/APP端和本地按键可以调节温湿度的阈值以及对设备进行开关。

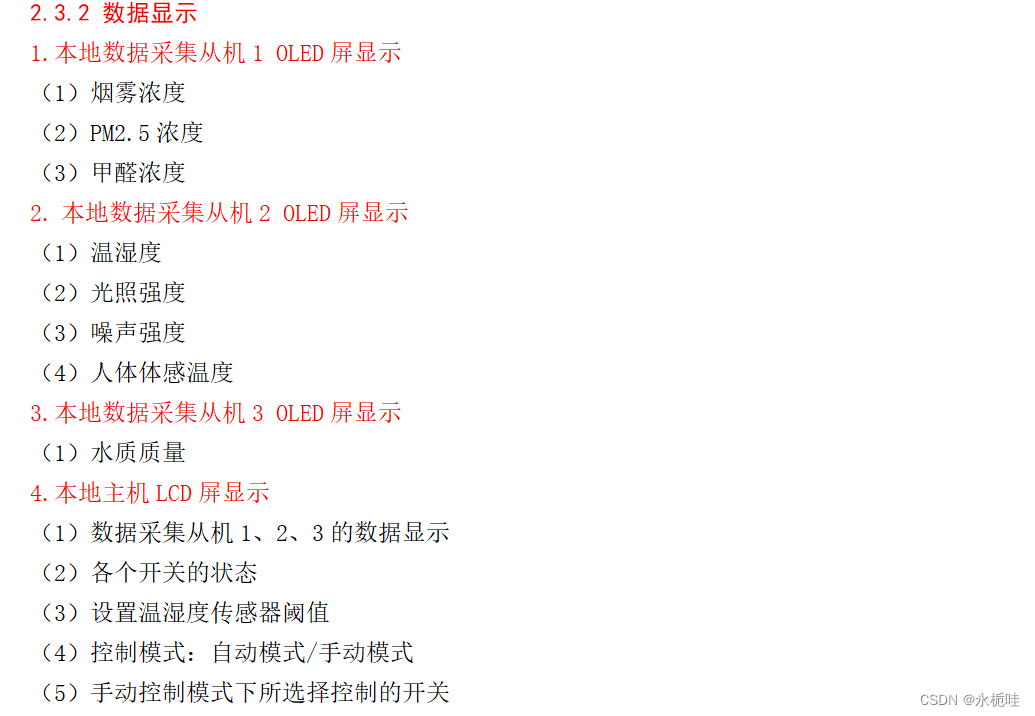

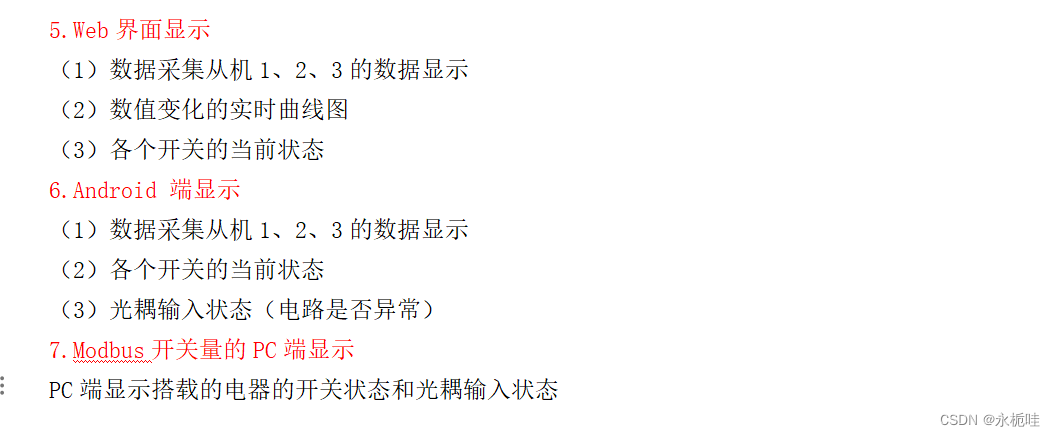

在这里插入图片描述

二、整体框图

在这里插入图片描述

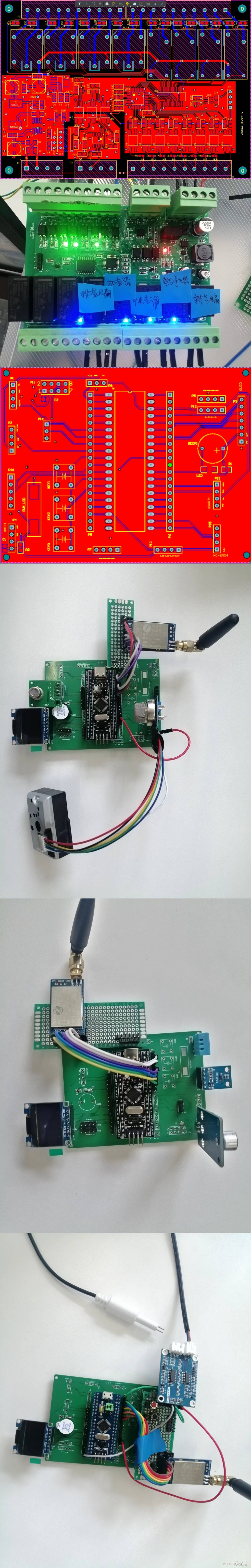

（1）数据采集主要指 STM32F103C8T6 驱动传感器采集温湿度、甲醛浓度、PM2.5浓度、烟雾浓度、水质质量、光照强度、噪声强度、人体体感温度等信息。

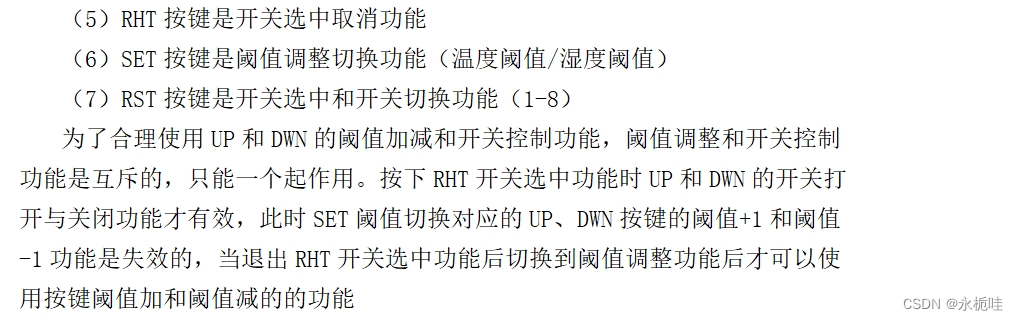

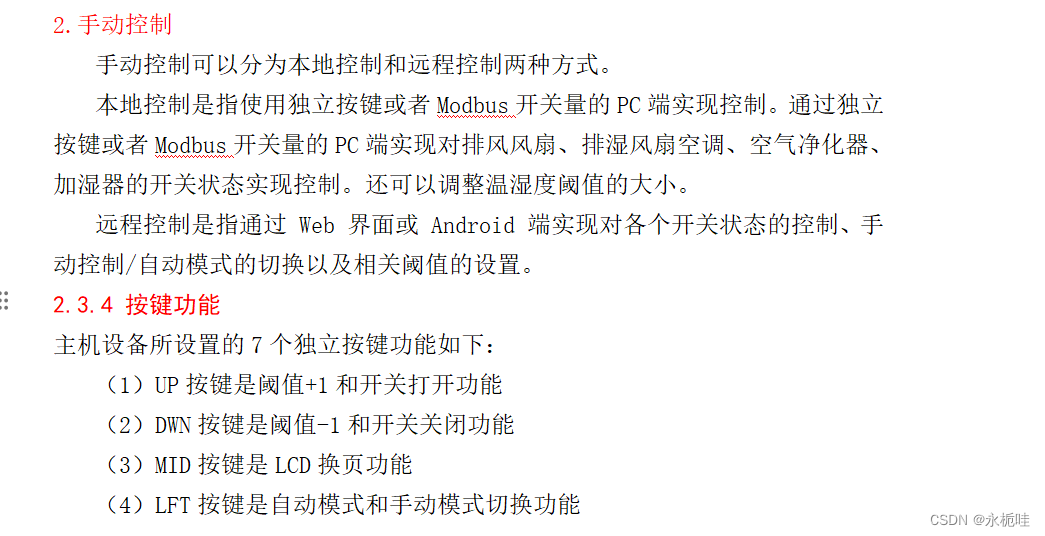

（2）控制指令执行主要是根据按键的控制或者远程下达的控制指令执行相对应的操作，并且把所执行的状态反馈给云端。
（3）数据通信是指从机与主机之间利用LORA模块进行主从机通信，使用4G模块AIR724UG实现本地设备和云端设备建立双向的数据通信，以及对发布数据和订阅数据进行数据处理。
（4）Modbus开关量模块可以实现8路开关量输入检测和8路继电器输出控制以及实现输出状态变化时的数据存储工作，做到断电数据保护。

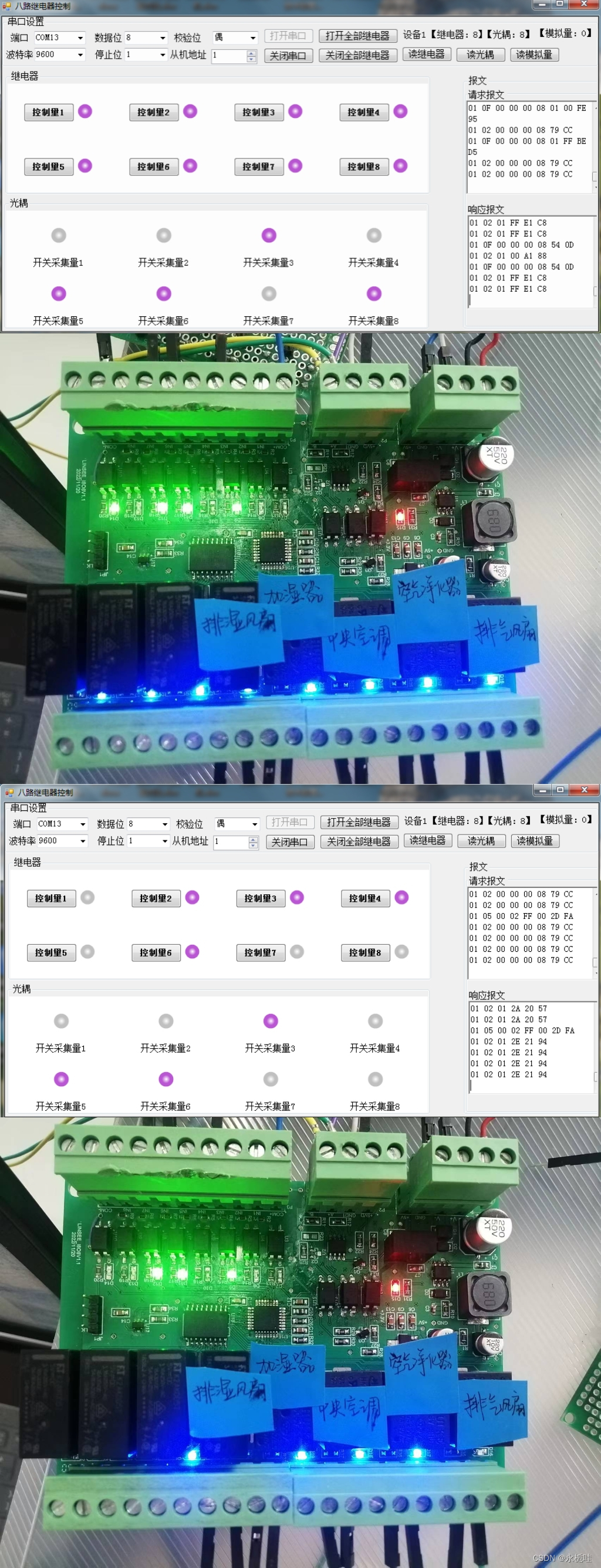

（5）C#语言编写的PC端上位机界面可以实现对开关量模块8路输入输出状态的检测和输出状态的控制，实现8路输出的全开关闭操作。
（6）云平台可以看作是本地设备和 Web、Android 的通信枢纽。

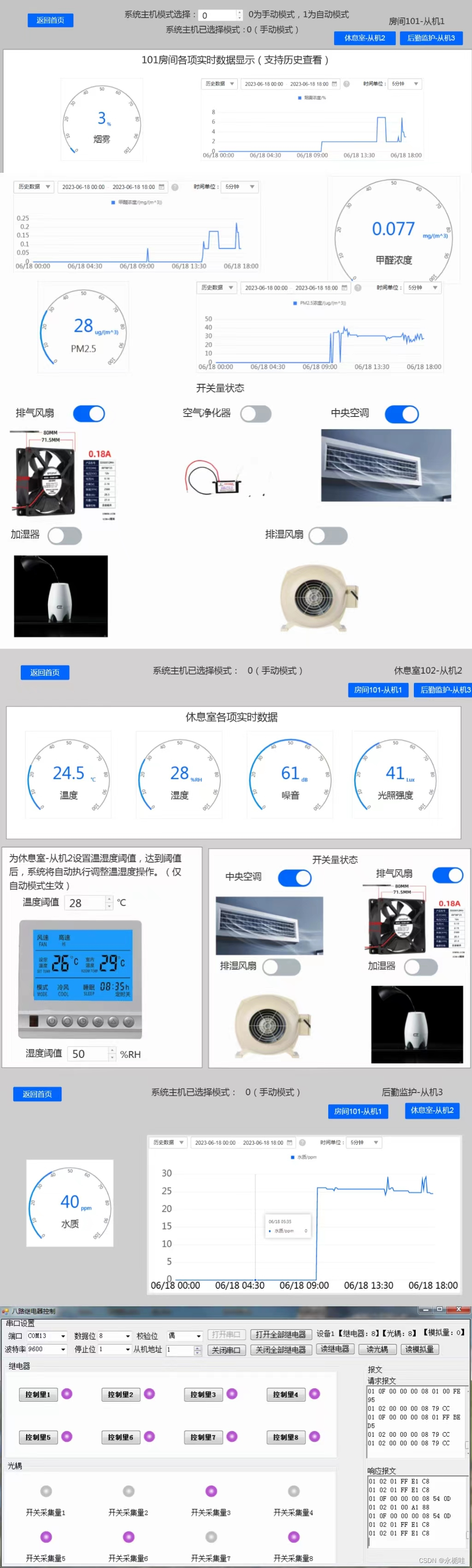

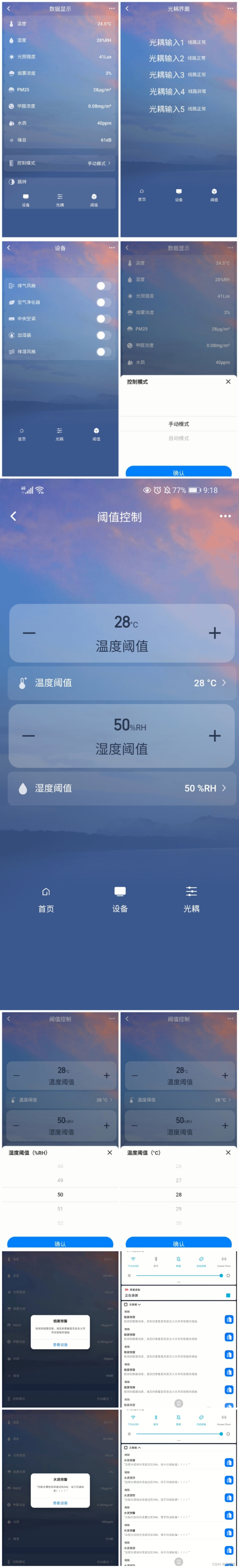

（7）Web 界面和 Android 端实现数据的显示和远程控制。
