使用Visio画各种可视化的流程图之基本流程图和跨职能流程图

一、基本流程图

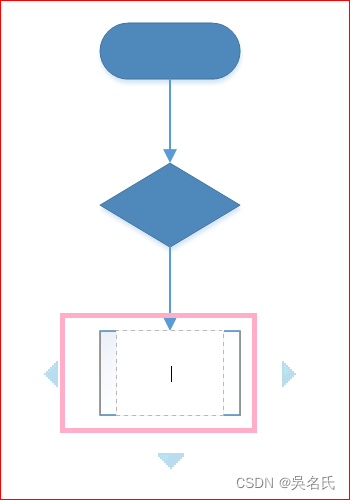

基本流程图:主要用于创建流程图、顺序图、信息跟踪图、流程规划图和结构预测图，包含了形状、连接线和链接,基本图形如图所示:

 步骤如下:

（1）打开Visio，单击“类别”->“流程图”->“基本流程图”->“创建”。

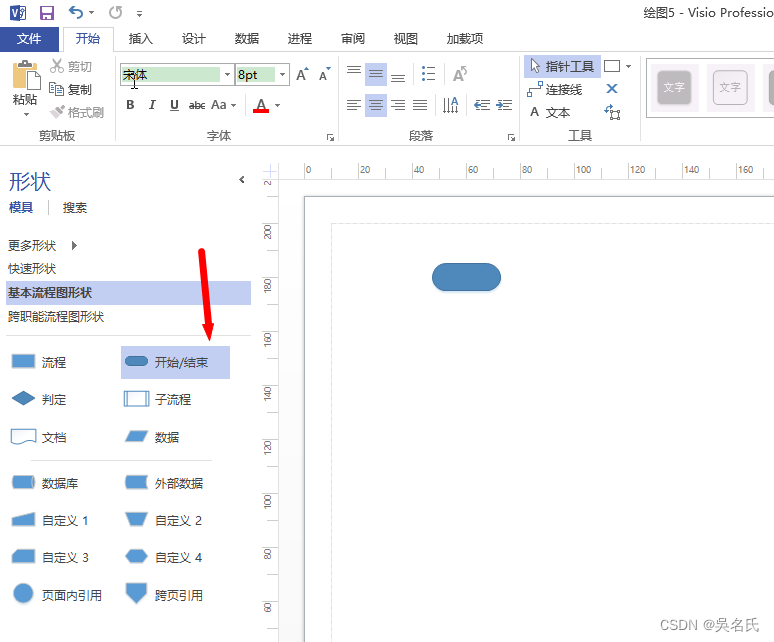

 （2）根据所要展示的流程中的每个步骤，将流程图形状拖到绘图页上。

 （3）通过将鼠标指针停在第一个形状上，然后单击指向形状（想要连接到的形状）出现的小箭头，可以自动生成和连接到到第二个形状。



• 如果第二个形状不是直接通过第一个形状新建，则单击并按住小箭头，将其拖动到第二个形状，并将连接线拖到第二个形状的中间。
• 若要将文本添加到形状或连接线，请将其选中，然后键入，完成键入后，单击页面的空白区域。

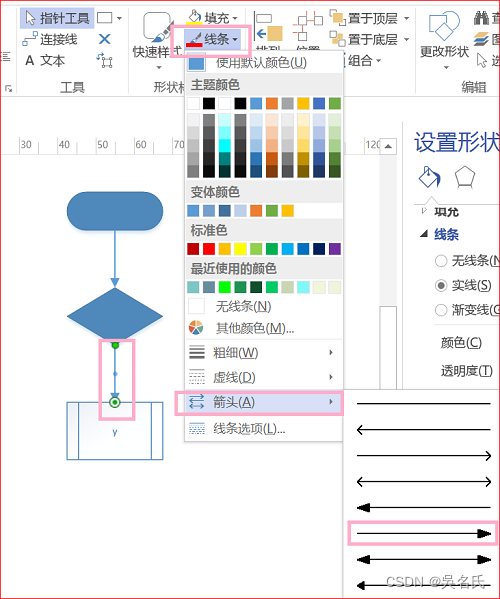

• 若要更改连接线箭头的方向，请选中连接线，然后在“形状”选项卡“形状样式”组中单击“线条”，指向“箭头”，选择箭头方向和所需的样式。

• 也可以自己手动绘制所要的形状和线条。

二、跨职能流程图

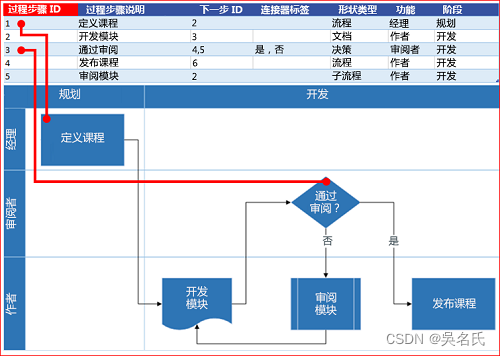

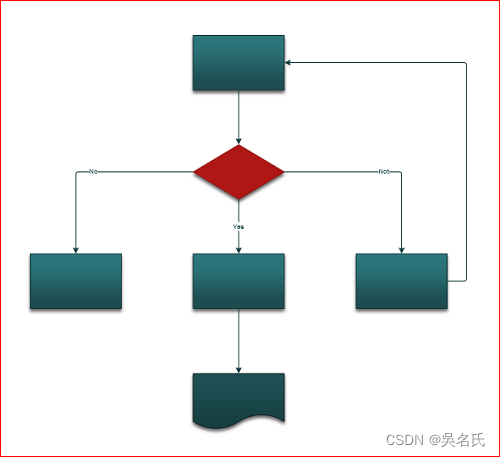

跨职能流程图:显示业务流程和组织或职能单位（如部门）之间的关系，后者负责实施该流程的步骤,基本图形如图所示:

  步骤如下:

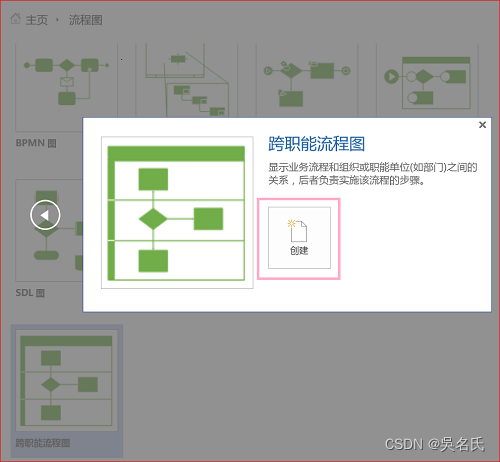

（1）打开Visio，单击“类别”->“流程图”->“跨职能流程图”->“创建”。

 （2）如果出现提示，选择水平或垂直泳道方向，然后单击确定。

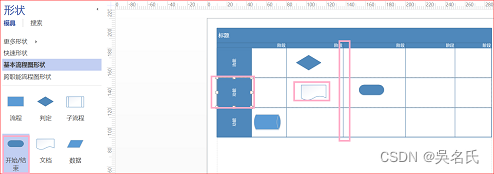

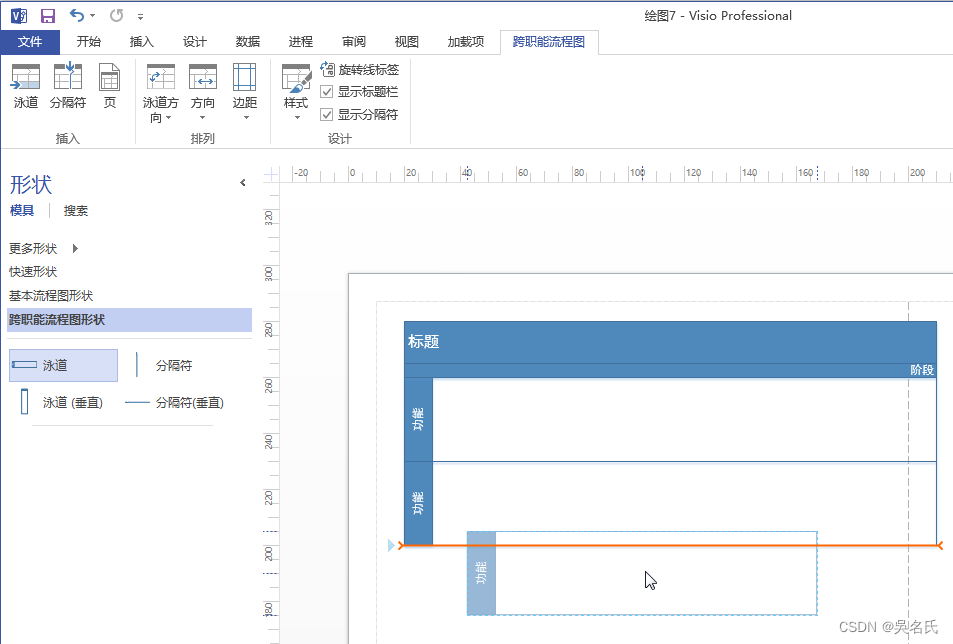

 （3）添加泳道，直接拖动“泳道”形状放到某位置上方或下方即可。

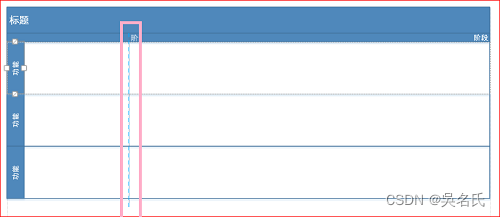

 （4）若要表示流程中的阶段，将“分隔符”线拖到页面上。



（5）更改文本。

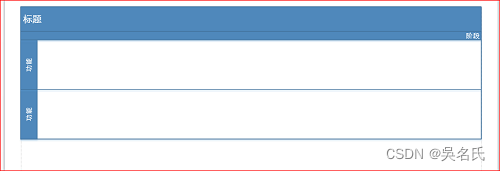

• 若要标注图表和泳道，单击包含占位符文本的形状，然后键入标签。
• 若要更改的标签文本的方向，单击跨职能流程图选项卡，然后单击在设计组中的旋转通道标签。

 （6）添加流程元素、移动分隔符、调整标签大小等
