AMS1117降压电路

最新推荐文章于 2025-04-04 17:21:43 发布
最新推荐文章于 2025-04-04 17:21:43 发布
阅读量1.9w 收藏 165
点赞数 19
分类专栏： 电路
原文链接：https://www.cnblogs.com/lemonzhang/p/9234172.html
版权

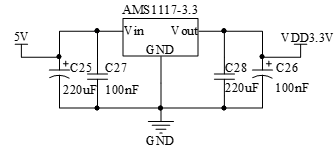

AMS1117芯片为正向低压差稳压器，内部集成过热保护和限流电路，其固定输出版本电压可为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，设计采用3.3V输出即ASM1117-3.3芯片。AMS1117降压电路图如下图所示
在这里插入图片描述
其中C25 、C27为输入电容，作用是防止断电后出现电压倒置．C26 、C28 为输出滤波电容，作用是抑制自激振荡和稳定输出电压．

转载需说明出处，笔者总结之前的知识，与大家分享，有问题的可以留给我哦~
