E6410安装PVE直通显卡安装LibreELEC系统

pvetool脚本开启直通
pve直通显卡给libreELEC系统
PVE核显直通搭建LibreELEC KODI HTPC实现HDMI输出

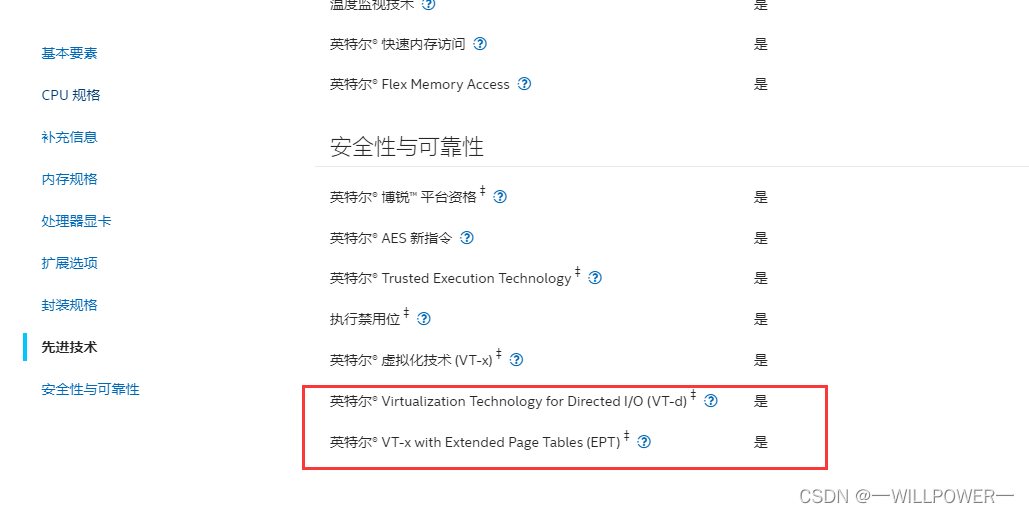

查看cpu是否支持直通

在网址https://www.intel.cn/content/www/cn/zh/homepage.html
中搜索cpu类型，看是否符合

可以看到E6410的cpu i5-560M是支持直通的。

音频

笔记本自带音频为ALSA: HDA Intel MID, 92HD81B1C5 Analog

笔记本关盖设定

vi /etc/systemd/logind.conf
将注释
#HandleLidSwitch=suspend
改为
HandleLidSwitch=ignore
然后重启

BIOS设定

开启vt-d以及vt-x,并且把BOIS的fastboot关闭，不然，重启后，不能进入系统。

启动内核IOMMU支持

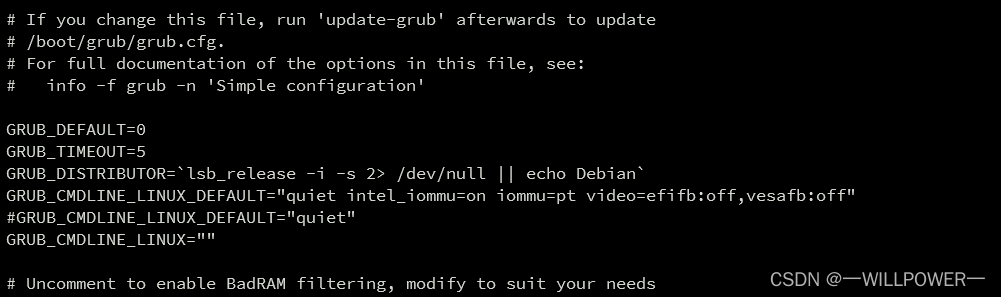

vi /etc/default/grub

将GRUB_CMDLINE_LINUX_DEFAULT="quiet"改为GRUB_CMDLINE_LINUX_DEFAULT=“quiet intel_iommu=on iommu=pt video=efifb:off,vesafb:off”
ps:如果是amd改为：GRUB_CMDLINE_LINUX_DEFAULT=“quiet amd_iommu=on iommu=pt video=efifb:off,vesafb:off”

其中“iommu=pt”不是必须的，PT模式只在必要的时候开启设备的IOMMU转换，可以提高未直通设备PCIe的性能，建议添加。

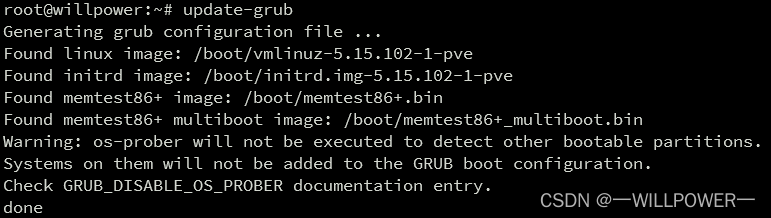

更新配置
update-grub

加载硬件直通相关模块

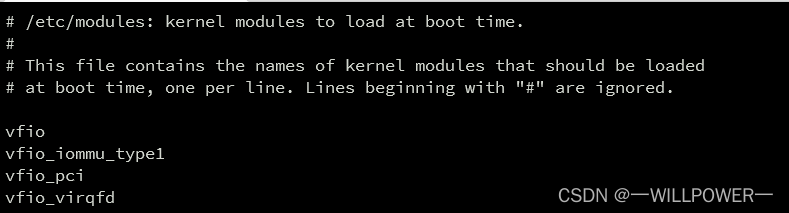

vi /etc/modules

添加
vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

添加驱动黑名单

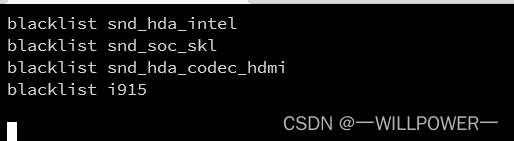

vi /etc/modprobe.d/blacklist.conf

添加

blacklist snd_hda_intel
blacklist snd_soc_skl
blacklist snd_hda_codec_hdmi
blacklist i915

这些是核显相关的驱动，添加到“blacklist.conf”文件后，PVE系统将不加载核显的驱动，留给虚拟机用。

更新配置信息：

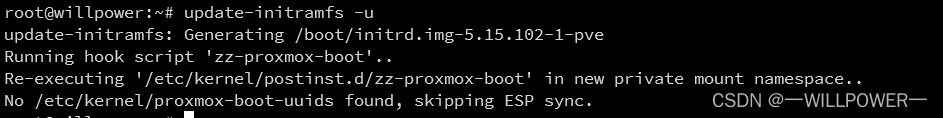

update-initramfs -u

绑定核显到vfio模块

查看核显以及声卡的供应商和设备ID：

lspci -n | grep -E “0300|0403”

echo "options vfio-pci ids=8086:3b56,10de:0a6c,10de:0be3" > /etc/modprobe.d/vfio.conf

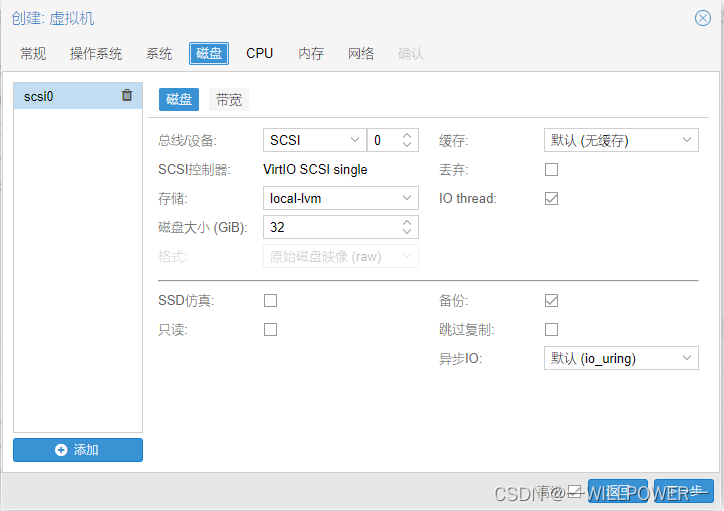

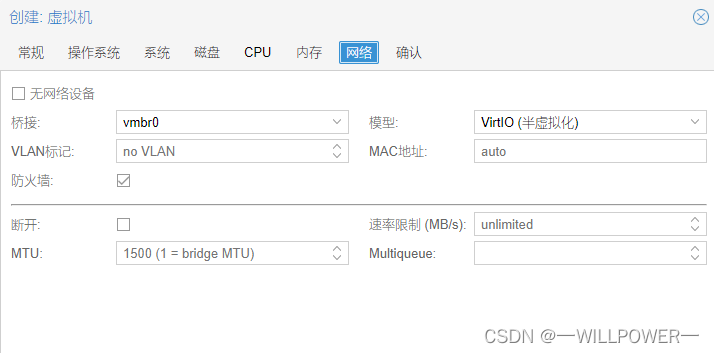

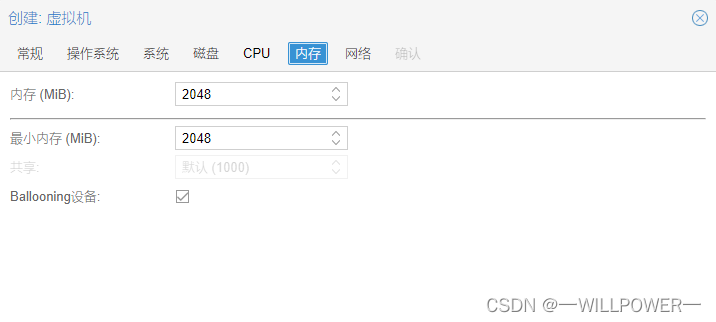

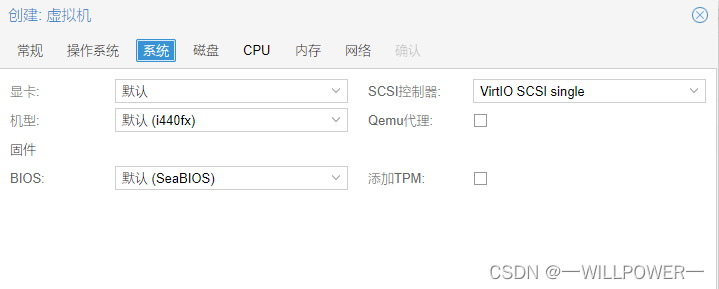

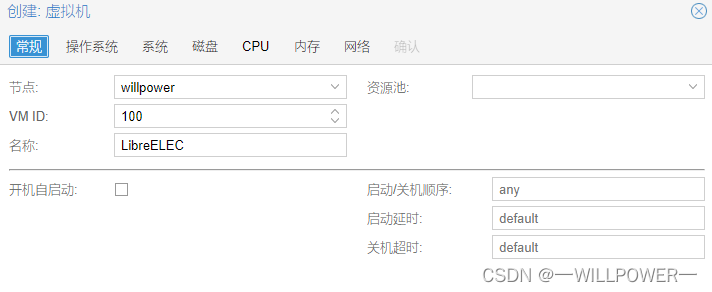

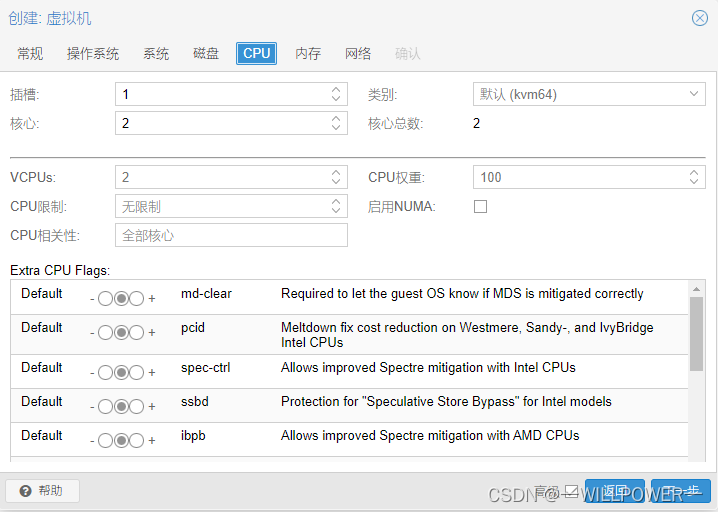

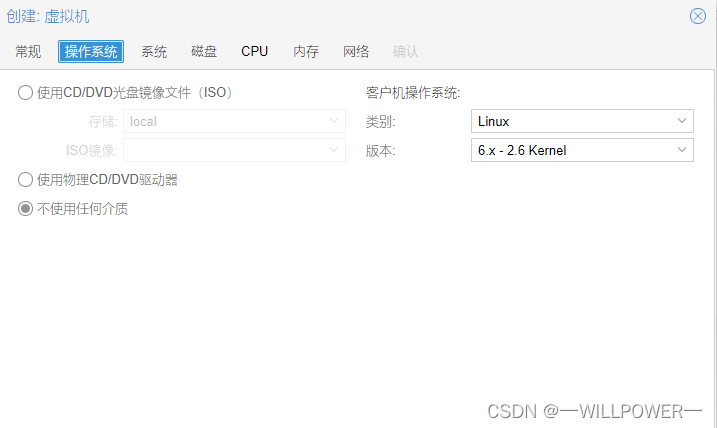

然后新建一个虚拟机安装LibreELEC

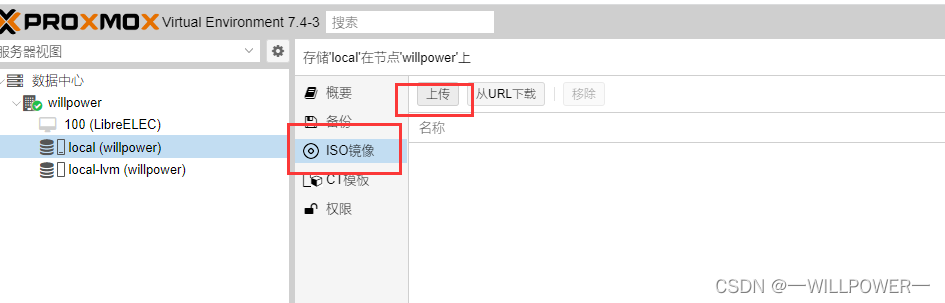

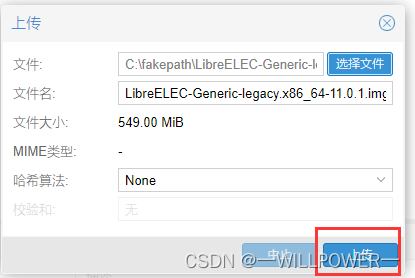

新建操作就不介绍了，下面介绍上传镜像

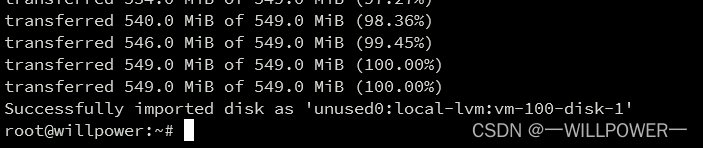

把镜像转成虚拟磁盘并导入到虚拟机100

qm importdisk 100 /var/lib/vz/template/iso/LibreELEC-Generic-legacy.x86_64-11.0.1.img local-lvm

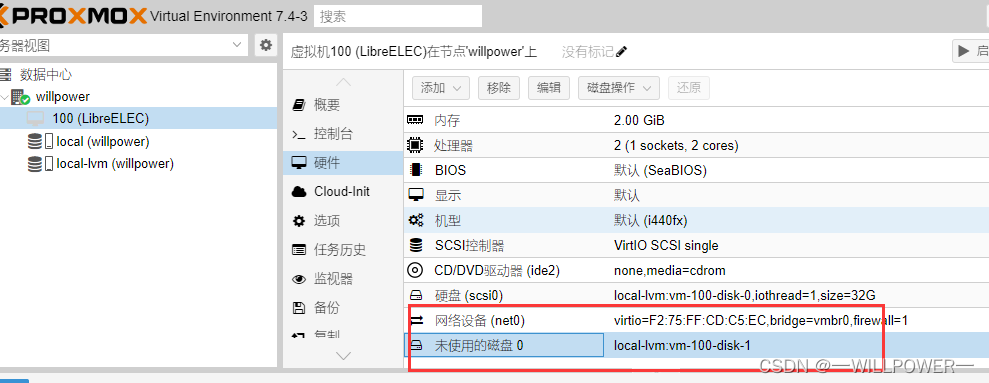

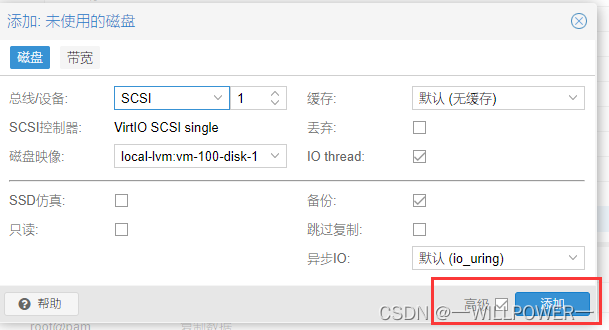

双击，添加

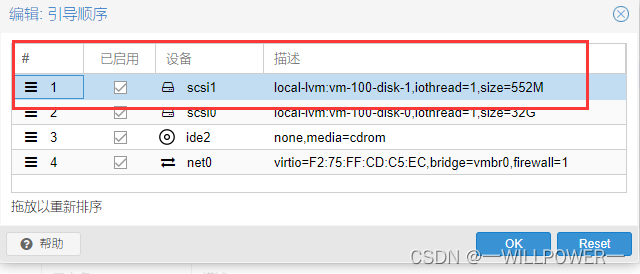

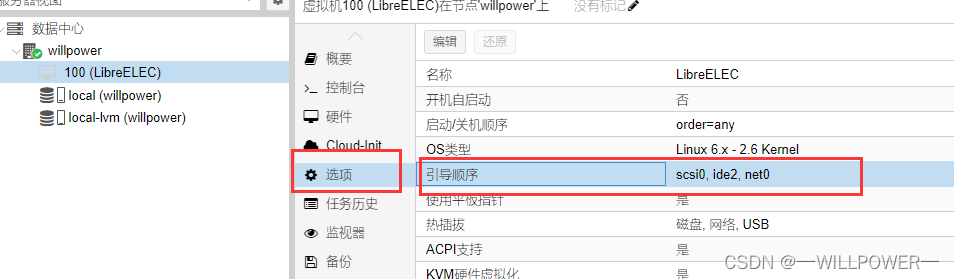

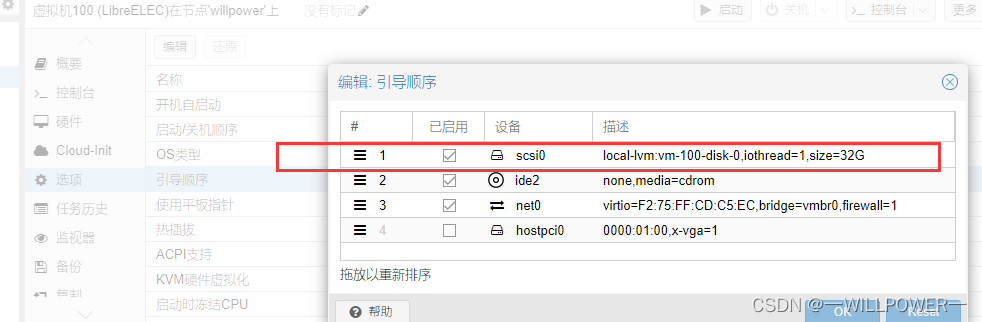

把其设置为启动项第一个，拖拽即可。

然后启动，进行安装

安装完后，直接点击停止

然后添加显卡

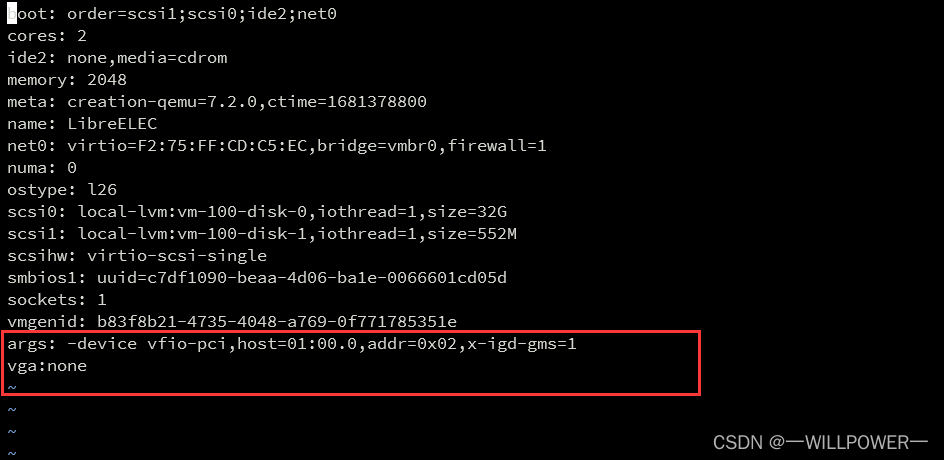

vi /etc/pve/qemu-server/100.conf
添加
args: -device vfio-pci,host=01:00.0,addr=0x02,x-igd-gms=1 vga:none

上面所有操作后，需要添加options vfio_iommu_type1 allow_unsafe_interrupts=1到 /etc/modprobe.d/vfio.conf文件中

options vfio-pci ids=8086:3b56,10de:0a6c,10de:0be3,10de:0a6c,10de:0be3
options vfio_iommu_type1 allow_unsafe_interrupts=1

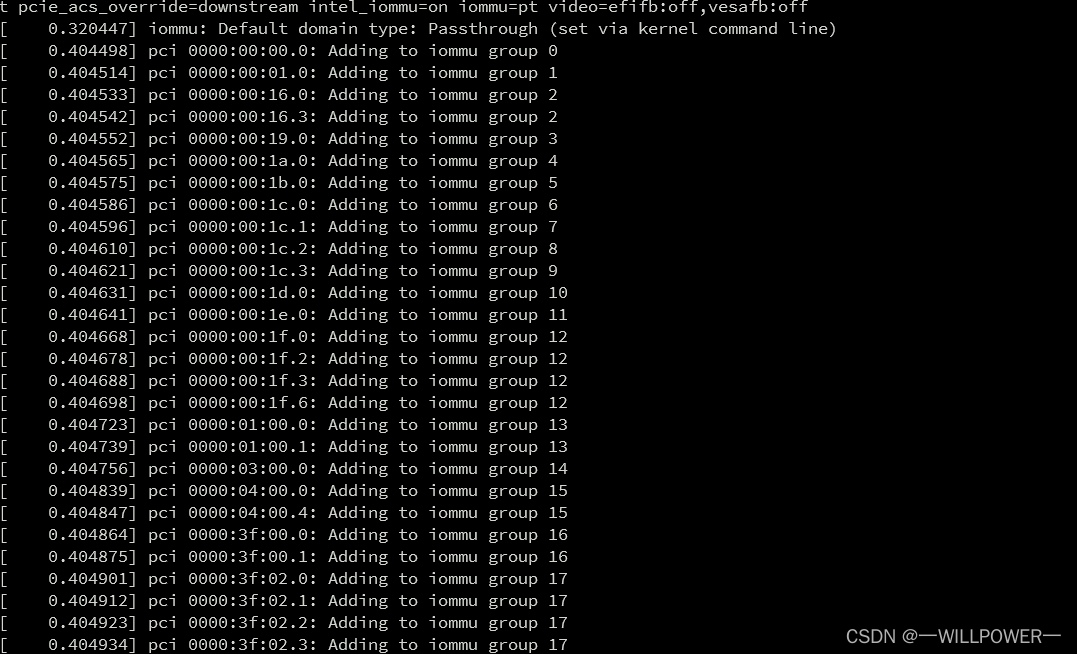

验证iommu开启
dmesg | grep iommu

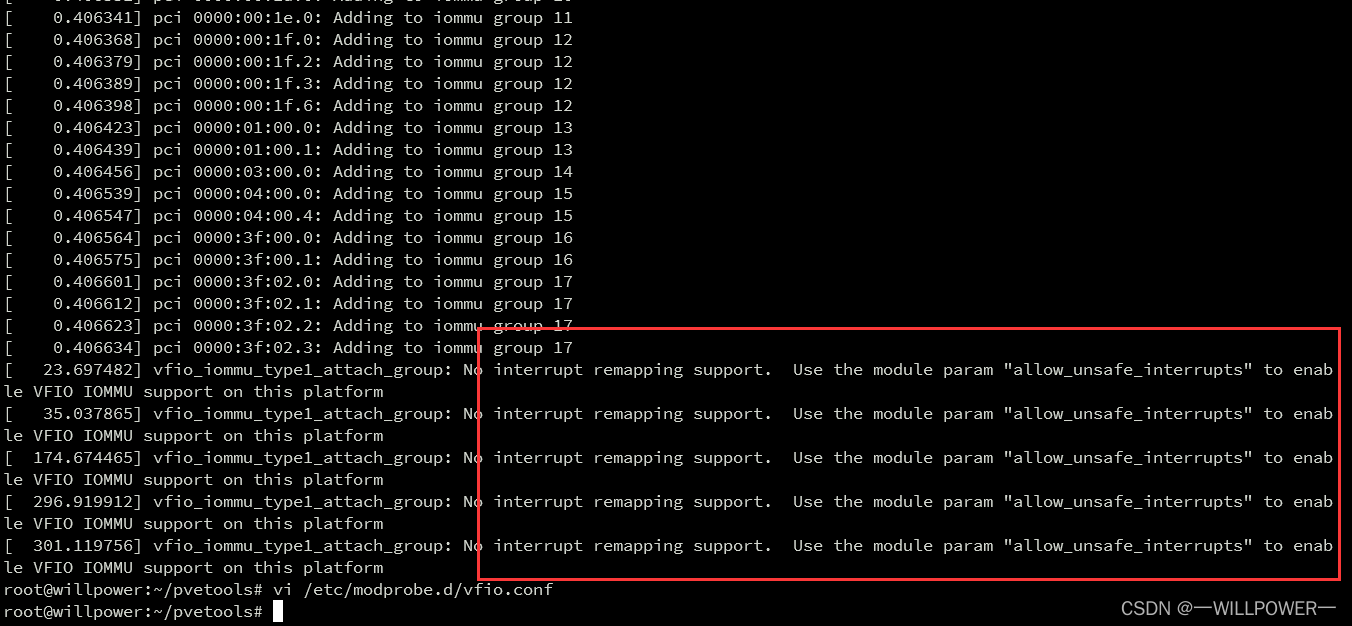

如果出现以下问题，说明options vfio_iommu_type1 allow_unsafe_interrupts=1没有正确添加。

注意将cpu类型改为q35!!

添加 options 防止 VM 死机
echo “options kvm ignore_msrs=1” >> /etc/modprobe.d/kvm.conf

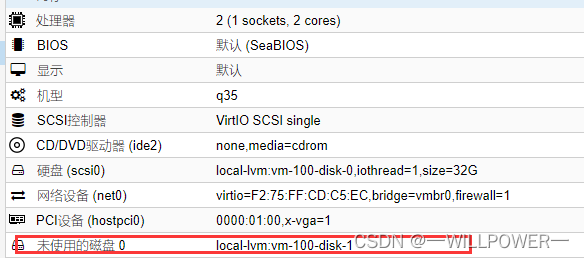

将硬盘改为启动硬盘，把镜像盘直接分离


开机就ok了

PS:也可以用最上面给出的pvetool工具直接开启

注意事项

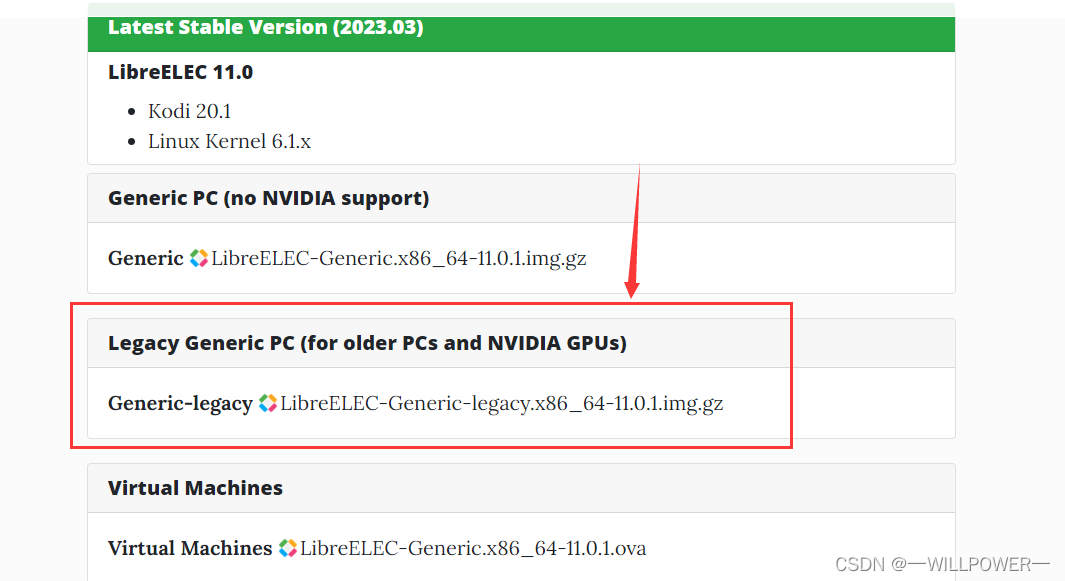

libreELEC系统选择有GPU驱动的

重启 VM 时 GPU 直通失败

https://forums.unraid.net/topic/62332-gpu-passthrough-fails-when-rebooting-a-vm-edit-added-call-trace/

如果直通后遇到问题了，开机出现各种问题，进不去系统，或者网页进不去。

尝试在引导菜单(蓝色菜单那里)按下e键，临时修改内核参数
将"quiet intel_iommu=on iommu=pt video=efifb:off,vesafb:off"中的on全部改为off，禁用直通！，进入后，再修改。

unable to open file ‘/etc/pve/nodes/willpower/qemu-server/100.conf.tmp.967’ - Input/output error (500) 配置不了

重启pve-cluster服务
systemctl restart pve-cluster.service
解锁
qm unlock 100

pveweb页面进不去

原因主要是我修改了/etc/hosts里面的内容，里面有一行ip的配置要和hostname相对应，这个我一修改，他就显示：
/etc/pve/local/pve-ssl.key：无法在 /usr/share/perl5/ 加载本地私钥（key_file 或 key）
然后我手动创建了这个文件夹和文件。。。这就是悲催的开始。然后我修改正确了host文件和hostname，还是报错，这个时候就需要删除/etc/pve里面的内容，然后重启pve-cluster服务就行了。！！！
