RK3588使用笔记：系统双网口映射、转发、透传

一、前言

网口数据转发，需要2个网口，设置在不同网段，可以将转发设备做为硬件防火墙，控制数据的流入流出，缺点就是外部设备要匹配中间转发设备的网络IP为网关，需要关闭防火墙。

目录

一、前言

二、环境

三、正文

方式一：deepseek

方式二：其他AI和渠道方式

四、结语

二、环境

RK3588（linux5.10.66+debian/ubuntu/麒麟是桌面文件系统）

调试笔记本window10，安装常用工具winscp，xshell，finalshell，secureRTP等等

VMware17+Ubuntu20.04源码开发环境（这里就依赖于各个硬件平台的厂家提供资料了）

三、正文

方式一：deepseek

1. 检查网络接口配置

确保 eth0 和 eth1 的 IP 地址和子网掩码配置正确。

查看接口配置：

ip addr show eth0

ip addr show eth1

示例输出：

eth0 应该配置为 192.168.0.1/24。

eth1 应该配置为 192.168.1.1/24。

如果配置不正确，可以使用以下命令重新配置：

sudo ip addr add 192.168.0.1/24 dev eth0

sudo ip addr add 192.168.1.1/24 dev eth1

2. 检查 IP 转发是否启用

确保 IP 转发功能已启用。

cat /proc/sys/net/ipv4/ip_forward

如果输出为 0，表示未启用。

启动sudo sysctl -w net.ipv4.ip_forward=1

应用配置sudo sysctl -p

方式二：其他AI和渠道方式

1.验证场景说明

在麒麟系统（主机B）上配置网络转发，使主机A与主机C通过B实现相互ping通。

主机A：IP 地址192.168.1.58，网关指向192.168.1.101（主机B的接口2）。

主机B（麒麟系统）：

接口2（如eth1）：IP 192.168.1.101，连接主机A。

接口1（如eth0）：IP 192.168.0.100，连接主机C。

主机C：IP 地址192.168.0.201，网关指向192.168.0.100（主机B的接口1）。

2.配置步骤

步骤1：配置主机B的网络接口

 ifconfig eth1 192.168.1.101

 ifconfig eth0 192.168.0.100

步骤2：启用IP转发功能（默认是开启）

查看是否开启cat /proc/sys/net/ipv4/ip_forward如果输出为 0，表示未启用

 临时生效 ：echo 1 > /proc/sys/net/ipv4/ip_forward

 永久生效：echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf

   sysctl -p  # 应用配置

步骤3：配置防火墙规则（iptables）

允许流量在主机A和主机C之间通过B转发：

# 允许所有转发流量（根据需求细化规则）

 iptables -A FORWARD -i eth0 -o eth1 -j ACCEPT  # 从eth0 到eth1

 iptables -A FORWARD -i eth1 -o eth0 -j ACCEPT  # 从eth1 到eth0

# 允许ICMP（ping）包

 iptables -A FORWARD -p icmp -j ACCEPT

# 如果不需要NAT，可跳过此步；若需要地址转换（如跨网段），则添加NAT规则：

 iptables -t nat -A POSTROUTING -o eth1 -j MASQUERADE

 iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

# 保存规则 （麒麟系统没有这个文件，可能需要创建，之后需要在开机脚本中启动）

 iptables-save > /etc/iptables/rules.v4

步骤 4：配置主机A和主机C的网关（在A和C的电脑设备IP地址网关设定，不是设置B的，不要给B发送命令，A的例如有数据采集盒，加上命令设置网关，C的笔记本要跨网关发送，也要在IP设置里更改网关，笔记本电脑要关闭防火墙，linux设备也要关闭）

 主机A：ip route add default via 192.168.1.101  # 网关指向主机B的eth1

 主机C：ip route add default via 192.168.0.100  # 网关指向主机B的eth0

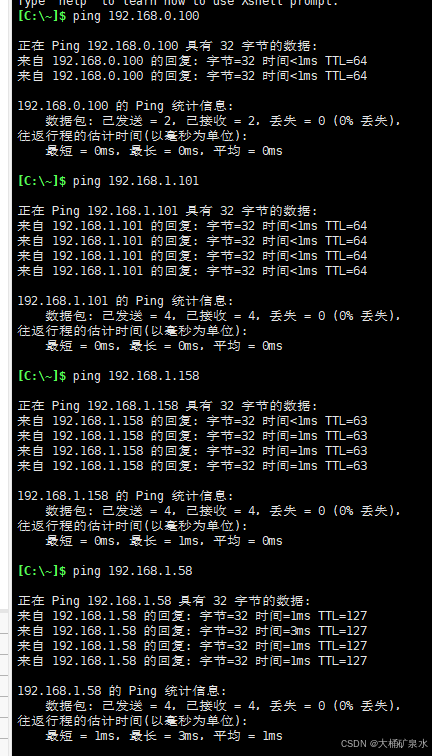

步骤 5：验证连通性

 A ping C：ping 192.168.0.201  A ping B1：ping 192.168.0.100 （都未通）（虽然未通，但是网络调试助手可以互相收发数据）

 C ping A：ping 192.168.1.58   ping 192.168.1.158  C ping B1：ping 192.168.1.101（都通）

3.故障排查

 检查IP转发是否启用：sysctl net.ipv4.ip_forward  # 应输出 `net.ipv4.ip_forward = 1`

 检查防火墙规则：iptables -L FORWARD -nv  # 查看是否允许ICMP和转发，能够查看数据报数和流量

 抓包分析：tcpdump -i eth0 icmp、tcpdump -i eth1 icmp（安装sudo apt-get install tcpdump）

sudo tcpdump -i eth1 host 192.168.1.158 and host 192.168.0.201

 检查路由表：ip route show  # 确认主机A/C的默认网关指向B

外部电脑C  ping  A内部ip

四、结语

嵌入式设备很强大，功能很多，需要逐步发掘和使用，在需求中开发，在开发中应用，在应用中需求

今天连续肝了10篇文章，累了困了，最后一篇了，赶紧写完睡大觉

不图啥，就是总结，信息和经验都是我自己总结的，加班干也不给钱算我自己的，嘿嘿，也有AI的功劳， 不涉密，愿意咋分享就咋分享，愿意开源就开源。希望能帮助到需要的人。
